ONKYO T-422M

ONKYO T-422M をゲット！

2009年5月4日、 ONKYO T-422M の中古が HARD-OFF 越谷花田店のジャンクコーナーで1,050円でした。

部品取り用として捕獲しました。

---

程度＆動作チェック

1. 部品取り用ですが、程度＆動作チェックしてしまうのは病気でしょうか？

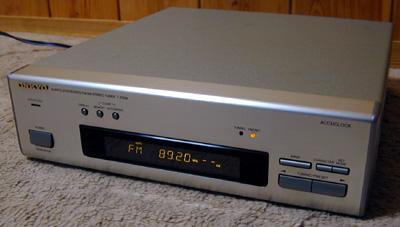

2. 外観


   • キズはなく全体に非常に綺麗です。 天板のフロント側左に少し茶色のシミがありますが、それ以外は問題ありません。


   • FL 表示は若干痩せていますが、まだまだ十分見えます。 このチューナーは時計＆タイマー機能があって常に表示しながら使うので、FL 表示が一番劣化しやすいのです。


3. 入手した状態のまま電源 ON してチェックしました


   • FM の周波数ズレもなくステレオで良好に受信できます。


   • AM もステレオで良好に受信できます。


   • プリセット操作など問題なくでき、全体に問題ないようです。



---

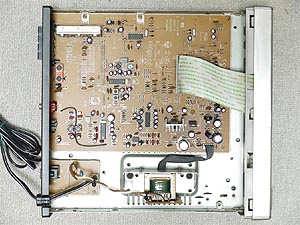

カバーを開けてみました

1. 基板の作りは良く、部品が綺麗に整然と並んでいます。 写真をクリックすると拡大写真を表示できます。


2. IC を使用して合理化が図られています。


   • JRC 4558DX ・・・ High Performance Dual Operational Amplifier
   • Motrola MC13028AP ・・・ Advanced Wide Voltage IF & C-QUAM AM Stereo Decoder
   • NEC uPD78044FGF ・・・ 8-bit Single-chip Microcomputer
   • OKI M9552
   • SANYO LA1266 ・・・ AM/FM Tuner System
   • SANYO LA3401 ・・・ VCO Non-Adjusting PLL FM MPX
   • SANYO LM7001 ・・・ Direct PLL Frequency Synthesizers


3. FM フロントエンドはミツミ製で3連バリキャップで、以下の構成です。 トラッキング調整はできません。


   (アンテナ)→[同調]→[TR or FET]→[同調]→[Mixer (TR or FET)]←[OSC 同調 (TR or FET)]


4. FM IF 部は以下の構成です。


   [CF]→[TR]→[CF]→[LA1266]


5. FM 検波部は [LA1266] によるクォードラチュア検波です。


6. FM MPX 部は [LA3401] による PLL MPX です。


7. AM フロントエンド部と IF 部は [LA1266] で全てを構成します。


8. AM ステレオ復調部は [MC132028AP] による C-QUAM 方式です。


9. 使用 IC のロット番号より、この T-422M は1996年製と判明しました。 電源ケーブルの製造マーキングも1996年でした。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェック



   チェックポイント	標準値	実測値
   [5.6V]	5.6V	5.58V
   [12V]	12V	11.98V



2. FM 受信部の調整



   手順	SSG周波数	SSG出力	T-422M の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM AUTO/MONO : MONO	-	-
   2	-	-	108MHz 受信	OSC コイル	[VT] 電圧 = 7.6V	VT high
   3	-	-	76MHz 受信	-	[VT] 電圧 = 1.6V	VT low 確認のみ
   4	83MHz	30dB 変調 : OFF	83MHz 受信	RF コイル×2 IFT	R101-1pin 電圧 = 最大	RF 調整
   5	83MHz	90dB 変調 : 1kHz mono	83MHz 受信	L102	オーディオ出力 = 高調波歪最小
   6	83MHz	90dB 変調 : 1kHz mono	83MHz 受信	L101	[P121] 端子間電圧 = 0V	(FM 同調点調整)
   7	-	-	-	-	手順5と6を数回繰り返す	クォードラチュア検波調整
   8	83MHz	20dB 変調 : 1kHz mono	83MHz 受信	R101	ミューティングがちょうど ON になるよう調整	ミューティングレベル調整
   9	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信 AUTO/MONO : AUTO	L221	L ch. オーディオ出力 = 19kHz 成分最小	キャリアリーク調整 (L)
   10	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	L222	R ch. オーディオ出力 = 19kHz 成分最小	キャリアリーク調整 (R)
   11	83MHz	90dB 変調 : R/L ch. only 1kHz stereo	83MHz 受信	R201	L/R ch. オーディオ出力 = 最小	セパレーション調整



3. AM 受信部の調整



   手順	SSG周波数	SSG出力	T-422M の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM AUTO/MONO : AUTO	-	-
   2	-	-	1629kHz 受信	L151 左側コア	[VT] 電圧 = 7.6V	VT high
   3	-	-	522kHz 受信	-	[VT] 電圧 = 1.4V	VT low 確認のみ
   4	999kHz	40dB	999kHz 受信	L151 右側コア L152	R101-1pin 電圧 = 最大	AM ループアンテナを接続して調整



4. 調整結果


   • 全体に調整ズレがありました。


   • FM ステレオセパレーションとキャリアリークは以下となりました。 良好な数値です。



   項目	L	R	単位
   ステレオセパレーション	55	55	dB
   パイロット信号キャリアリーク	-76	-73	dB
   オーディオ出力レベル偏差 (MONO)	0	+0.11	dB




---

使ってみました

1. デザイン


   • デザインは普通です。


   • タイマー機能が常に ON になので、FL 表示がすぐに痩せてしまいます。 もっと良い FL 管を使うべきです。


2. FM 受信


   • ワイドバンド対応となっており、受信範囲は 76.0～108.0MHzで周波数ステップは 0.05MHz とマニアックです。


   • 感度・音質ともエントリークラスそのものです。 ちゃんとしたアンテナを設置して使わないと不満が出ます。


3. AM 受信


   • AM はステレオ対応です。


   • 感度・音質ともエントリークラスそのものです。 AM stereo 対応だけが取り柄です。


4. その他


   • プリセットメモリーは FM/AM ごとにそれぞれ30局分あります。 プリセットの呼び出しは面倒です。


   • プリセットした放送局には8桁までの任意の文字で表示できる機能があります。


   • 「ACCUCLOCK」という自動時刻設定機能があって、JFN 系列の FM 局を受信して時刻が自動的に合うはずなのですが、2009年6月に試したところＮＧでした。 時刻合わせ信号の送信が終ってしまったようです。


   • 裏ワザがあります ・・・ あまり役に立たない？？？


     1. [MEMORY] と [KEY MODE] ボタンを同時に押すと FL 表示のインジケータが全点灯する。


     2. [POWER] ボタンで電源 OFF → ON する。


     3. T-422M のメモリ内容がオールクリアされる。



---

仕様

FM チューナー部
受信周波数範囲	76.0～108.0MHz
S/N 比 50dB 感度 (75Ω)	mono : 2.4μV/18.8dBf
S/N 比	mono : 82dB stereo : 76dB
歪率	mono : 0.1% stereo : 0.2%
ステレオセパレーション	45dB
AM チューナー部
受信周波数範囲	522～1629kHz
総合
タイマーモード	Weekday / Weekend / Once / Rec / Sleep
クロック精度	月差±15秒以内 (20℃)
電源電圧	AC100V, 50/60Hz
消費電力 (電気用品取締法)	10W
外形寸法	275(W)×79(H)×308(D)mm
重量	2.3kg
その他
発売時期	1996年6月1日
定価	25,000円 (税不含)

---
