YAMAHA T-5

YAMAHA T-5 をゲット！

2009年6月21日、私のチューナーページのファンから YAMAHA T-5 の不具合品の寄贈を受けました。

---

程度＆動作チェック

1. 寄贈者のコメント


   • 電源を入れてしばらくすると、周波数がズレてしまいます。


   • 外観は正面は目立った傷はなく、天板にこすり傷があります。 普通の中古程度といった感じです。


   • T-5 に惹かれているのは、スケール部の針の両脇の光具合でチューニングのセンタが分かるところです。


     • 目線をそらさずにチューニングできます。


2. 外観


   • 電源コードの製造マーキングより [1979年製造品] と判明しました。


   • フロントパネルにキズはなく、ランプ切れもありません。


   • 端子類はほとんどサビは出ておらず綺麗です。


   • 唯一天板に擦りキズがある以外は全体に綺麗な逸品です。


3. 入手した状態のまま電源 ON してチェックしました


   • FM も AM も何の問題もなく良好に受信できました。 感度も良いです。


   • しばらく FM 受信していると、受信音が途切れました。


     • 同調し直すと再度、受信可能となります ・・・ これが寄贈者の言う周波数ズレです。


     • 同調し直しても、またしばらくすると周波数ズレします。


     • 周波数は＋側にも－側にも不規則にズレます。 これは周波数ドリフトと違うような気がします。


   • 内部を見てみようと、カバーと底板を外して観察していたら、上記の周波数ズレ現象は出なくなりました。 何だったんだろう？？？



---

カバーを開けてみました

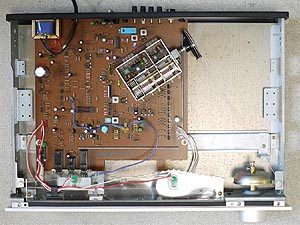

1. 基板の作りは良く、部品が綺麗に整然と並んでいます。 写真をクリックすると拡大写真を表示できます。


   • 基板は値段相応にコンパクトです。 性能を維持するために最低限の回路となっています。


   • 全体に IC 化率は低く、ディスクリート回路部分が多いです。


   • 少し大き目の部品を使っており、点検用の底板があります。 このため、メンテナンスが楽です。


   • 電源トランスは、こんなもので大丈夫？と思うほど小さいです。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     NEC	uPC577H	FM IF Amplifier
     SANYO	LA1240	AM Electronic Tuner
     YAMAHA	IG-02920	FM PLL MPX (LA3380 と同じ)



2. FM フロントエンド


   • 3連バリコンの以下の構成です。 この辺りがエントリークラスです。


   • ここを4連バリコンにすると上位クラスに匹敵する性能で、かつ、操作性が優れた機種だったと思われるだけに、ちょっと残念です。

     (ANT)→[同調]→[FET]→[同調]→①→[Mxer]→(IF)
     [OSC 同調]→①


3. FM IF 部


   • WIDE だけのような以下の構成です。

     (FE)→[CF]→[TR]→[CF]→[uPC577H]→[IFT]→[CF]→[uPC577H]→[IFT (レシオ検波)]→(MPX)


4. 検波部


   • YAMAHA 伝統の広帯域レシオ検波です。


   • 新品時の検波性能は優れていますが、フィードバック系を持たず IFT の性能だけに頼る方式にため、経年変化に弱いです。


   • YAMAHA チューナーの動作不良の原因のほとんどは、この IFT の経年変化による調整ズレです。


5. MPX 部


   • PLL MPX IC の [YAMAHA IG-02920] が使われていますが、この IC の実体は [LA3380] です。


   • この IC はパイロット信号キャンセラ回路を内蔵しているのですが、使っていないです。 上位機種との差別化のため？？？


6. AM 部


   • フロントエンドは2連バリコン式で、[LA1240] で全てを構成します。



---

リペア

1. しばらくすると周波数ズレする


   • 再現しなくなってしまったのですが、可能性の1つである電源のフラツキを疑いました。


   • 電源のメイン平滑コンデンサ 1000uF 25V → 3300uF 50V, ツェナーダイオードとパラの 10uF 16V → 22uF 16V に交換しました。


   • 少なくともリップルは大幅に減少しました。 これにて様子を見ることにします。


2. クリーニング


   • 全体に OA クリーナでクリーニングしました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 受信部の調整



   手順	SSG出力	T-5 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNCTION : FM REC CAL : OFF MUTING : OFF	-	-
   2	78MHz 30dB 無変調	78MHz 付近で調整値が最大になる 位置に合わせてから指針そのものを 動かして 78MHz 位置にする		SQ メータ = 最大	OSC トラッキング調整
   3	88MHz 30dB 無変調	指針を 88MHz に合わせる	OSC トリマ
   4	手順2～3を数回繰り返す
   5	78MHz 30dB 無変調	78MHz 受信	RF コイル×2	SQ メータ = 最大	RF トラッキング調整
   6	88MHz 30dB 無変調	88MHz 受信	RF トリマ×2
   7	手順5～6を数回繰り返す
   8	83MHz 90dB mono 1kHz	83MHz 受信	TC101	オーディオ出力 = 高調波歪最小	レシオ検波調整
   9			T102	指針の緑 LED = 両方点灯
   10	手順8～9を数回繰り返す
   11	83MHz 90dB stereo 1kHz L+R	83MHz 受信 MUTING : ON	VR-VCO	下の [VCO 調整手順] を参照	VCO 調整
   12	83MHz 90dB stereo 1kHz L		VR104	オーディオ出力 (L) = 高調波歪最小	stereo 歪補正
   13	83MHz 90dB stereo 1kHz R		VR-SEP(L)	オーディオ出力 (L) = 最小	セパレーション調整
   14	83MHz 90dB stereo 1kHz L		VR-SEP(R)	オーディオ出力 (R) = 最小
   15	83MHz 39dB (50dBf) 無変調		VR102	SQ メータ = フル 閾	SQ メータ調整
   16	83MHz 15dB (26dBf) 無変調		VR103	MUTING = ON/OFF 閾	MUTING 調整



   • VCO 調整手順



     手順	備考
     1	VR-VCO を反時計方向に回し切る
     2	VR-VCO を徐々に時計方向に回し、[STEREO] 表示が点灯した位置を記録する
     3	VR-VCO を時計方向に回し切る
     4	VR-VCO を徐々に反時計方向に回し、[STEREO] 表示が点灯した位置を記録する
     5	VR-VCO を [手順2] と [手順4] の中間に設定する



2. AM 受信部の調整



   手順	SSG出力	T-5 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNCTION : AM REC CAL : OFF	-	-
   2	600kHz 60dB 無変調	600kHz 受信	T103	SQ メータ = 最大	OSC トラッキング調整
   3	1400kHz 60dB 無変調	1400kHz 受信	OSC トリマ
   4	手順2～3を数回繰り返す
   5	600kHz 40dB 無変調	600kHz 受信	T104	SQ メータ = 最大	RF トラッキング調整
   6	1400kHz 40dB 無変調	1400kHz 受信	RF トリマ
   7	手順5～6を数回繰り返す
   8	1000kHz 40dB 無変調	1000kHz 受信	T105	SQ メータ = 最大	IF 調整



3. 調整結果


   • 感度は少しアップしました。 再調整後のスペックは以下となりました。


   • キャリアリークの数字が悪いですが、これは調整回路が組み込まれていないためで、やむを得ないです。


   • FM ステレオセパレーションなどは良好な数値です。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	65	55	dB
     パイロット信号キャリアリーク	stereo	-34	-32	dB
     オーディオ出力レベル偏差	mono	0	+0.06	dB
     REC LEVEL CHECK	mono	316.4		Hz
     		-4.0		dB




---

使ってみました

1. デザイン


   • いわゆる YAMAHA デザインで、なかなか良いです。


   • シンプルなデザインですが、これがかえって高級感を生み出します。


   • 照明の色使いバランスが良く、これにより品の良さを感じさせます。


   • チューニングノブの回転感触は安っぽいです。 フライホイールが軽すぎるためです。


   • FM アンテナ入力は F 端子なので、雑音電波が混入しないです。


2. 機能関連


   • ダイヤル指針は LED×3個で構成し、中央は赤の指針、その左右に緑の T メータ相当表示があります。


     • 同調ノブを回していくと、放送局のない周波数では左右の緑表示は消灯しています。


     • 放送局が近づくと左右の緑表示のいずれか一方が点灯します。


     • そのまま同じ方向に回していくと左右の緑表示両方が点灯します。 これで放送局にピッタリ合ったことになります。


     • 従って、ダイヤル指針を見ているだけで同調できます。 とても良い操作感 です。


   • [REC CAL] 機能があるので、録音機のレベル合わせができます。


   • [SIGNAL QUALITY] メータは、電波の強さではなく受信品質を表示しています。 一般のチューナと感覚が異なります。


3. 感度と音質


   • FM はエントリー機にも関わらず、感度が良く、かなり良好な音質です。


   • FM フロントエンドが3連バリコンなので、妨害電波排除性能が上位機に劣るのですが、普通にはこれで十分です。


     • FM フロントエンドが4連バリコン以上だったら名機だったかもしれないです。


   • AM は十分な感度で、それなりに音も良いです。


   • 総合的にみて T-5 はよくできています。 エントリー機としては非常に優れています。



---

仕様など

1. ドキュメント


   • T-5 取扱説明書


   • T-550 Service Manual ・・・ T-5 の輸出版


2. 仕様



   FM 受信部
   受信周波数範囲	76.0～90.0MHz
   実用感度 (75Ω)	mono : 0.85uV (9.8dBf)
   S/N 比 50dB 感度 (75Ω)	mono : 1.5uV (14.8dBf) stereo : 20uV (38dBf)
   イメージ妨害比	60dB
   IF 妨害比	90dB
   スプリアス妨害比	80dB
   AM 抑圧比	60dB
   実効選択度	50dB
   キャプチャーレシオ	1.5dB
   S/N 比	mono : 84dB stereo : 80dB
   全高調波歪率	mono : 0.05% (100Hz), 0.05% (1kHz), 0.08% (6kHz), 0.1% (10kHz) stereo : 0.1% (100Hz), 0.07% (1kHz), 0.1% (6kHz), 0.15% (10kHz)
   混変調歪率	mono : 0.05% stereo : 0.1%
   ステレオセパレーション	50dB (1kHz), 45dB (50Hz～10kHz)
   周波数特性	50Hz～10kHz ±0.3dB 30Hz～15kHz +0.3 -1.0dB
   サブキャリア抑圧比	35dB
   ミューティングレベル	5uV
   アンテナインピーダンス	75Ω不平衡型 300Ω平衡型
   AM 受信部
   受信周波数範囲	525～1605kHz
   実用感度	15uV
   選択度 (1000kHz±9kHz)	27dB
   S/N 比	52dB
   イメージ妨害比 (1000kHz)	40dB
   スプリアス妨害比 (1000kHz)	50dB
   全高調波歪率	0.3%
   総合
   出力レベル/インピーダンス	FM (100%変調) : 500mV/4kΩ AM (30%変調) : 170mV/4kΩ Rec Cal (333Hz) : 250mV/4kΩ
   電源電圧	AC100V, 50/60Hz
   定格消費電力	9W
   外形寸法	435(W)×92(H)×341(D)mm
   重量	4.4kg
   その他
   発売時期	1979年
   定価	32,000円




---
