YAMAHA T-950

YAMAHA T-950 をゲット！

2010年9月22日、私のチューナーページのファンから YAMAHA T-950 の寄贈を受けました。 純正 AM ループアンテナも添付されていました。

入手時の状態は以下です。

1. 外観


   • フロントパネルは僅かにキズがあります。 手垢のような汚れもあります。


   • リアパネルと底板に錆が出始めています。


   • 天板は汚れが目立ちます。


   • ランプ表示と操作ボタンは良好です。


2. FM 受信


   • 感度がかなり低下しています。


   • 音にかなり歪感があります。


   • 同調点ズレはなくステレオ受信できます。


3. AM 受信


   • 特に問題なく受信できます。



---

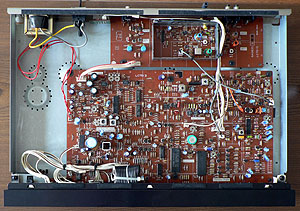

カバーを開けてみました

1. 電源トランスは安物臭くて小さいですが、これでも十分なのかもしれません。 写真をクリックすると拡大写真を表示できます。


2. 全体の作りは YAMAHA らしくなく、全体的に雑っぽさも感じられます。 とても定価53,800円もするとは思われません。


3. FM フロントエンドは4連バリキャップ方式です。 [ダブル同調]→[Dual Gate FET]→[シングル同調]→[バランスド・ミクサ]←[OSC 同調] の構成です。 同調回路はトラッキング調整できる構成です。


4. FM IF 部は LOCAL/DX に切換できます。 通常のチューナーの WIDE/NARROW に相当します。


   • LOCAL 時は [T101]→[CF]→[Buffer amp]→ [Buffer amp] →[uPC577H]→[T102]→[CF]→[uPC577H]→[T103 レシオ検波] です。
   • DX 時は [T101]→[CF]→[Buffer amp]→ [CF]→[CF] →[uPC577H]→[T102]→[CF]→[uPC577H]→[T103 レシオ検波] です。
   • LOCAL / DX で上記の赤文字の部分の回路が切り替わります。
   • CF にはユニフェーズ CF が使用されています。
   • IF 歪を補正する回路が組み込まれています。


5. FM 検波部は 広帯域レシオ検波で、検波歪を補正する回路が組み込まれています。


6. FM MPX 部はディスクリート構成です。 SANYO LA3380 という MPX IC を使用していますが、この IC のステレオ分離回路を使っている訳ではなく、MPX スイッチング信号抽出だけに使っています。 パイロットキャンセラー回路は実装されています。 セパレーション調整は左右別々に調整できます。


7. AM 受信部は SANYO LA1245 で全てを行っています。 2連バリキャップのフロントエンド構成でごく普通です。


8. 使っている部品のロット番号より、本機は1983年製造品と判りました。 電源ケーブルの製造マーキングは1982年でした。



---

リペア

1. 「FM 感度低下」 「FM 音に歪感」 の現象は全て調整で直りました。


2. 全体に OA クリーナで清掃しました。 フロントパネルはかなり綺麗になり、汚かった天板も並みの中古の程度に回復しました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 受信部の調整



   手順	SSG周波数	SSG出力	T-950 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM REC CAL : OFF RX MODE : LOCAL	-	-
   2	-	-	TUNING MODE : MANUAL 90MHz 受信	T405	#1コネクタ VT 電圧 = 21.0V	VT high
   3	-	-	TUNING MODE : MANUAL 76MHz 受信	-	#1コネクタ VT 電圧 = 3.0V	VT low 確認のみ
   4	76MHz	変調 : OFF 出力 : 30dB	TUNING MODE : MANUAL 76MHz 受信	T401 T402 T403	VR109 (MTR) 1pin 電圧 = 最大
   5	90MHz	変調 : OFF 出力 : 30dB	TUNING MODE : MANUAL 90MHz 受信	VC401 VC402 VC403	VR109 (MTR) 1pin 電圧 = 最大
   6	-	-	-	-	手順4と5を数回繰り返す	RF トラッキング調整
   7	83MHz	変調 : OFF 出力 : 30dB	TUNING MODE : MANUAL 83MHz 受信	T101 T102	VR109 (MTR) 1pin 電圧 = 最大
   8	83MHz	変調 : OFF 出力 : 40dB	TUNING MODE : MANUAL 83MHz 受信	T103	J141～J142 間電圧 = 0V	レシオ検波調整
   9	83MHz	変調 : MONO, 1kHz 100% 出力 : 90dB	TUNING MODE : MANUAL 83MHz 受信	VC101	オーディオ出力 = 高調波歪最小	モノラル歪調整
   10	-	-	-	-	手順8と9を数回繰り返す
   11	83MHz	Pilot 信号 : OFF 変調 : OFF 出力 : 90dB	TUNING MODE : AUTO 83MHz 受信	VR106	VR106 周波数 = 76kHz±40Hz	MPX VCO 調整
   12	83MHz	Pilot 信号 : ON 変調 : L-R, 1kHz 100% 出力 : 90dB	TUNING MODE : AUTO 83MHz 受信	T108	オーディオ出力 = 最大	MPX PLL 入力位相調整
   13	83MHz	Pilot 信号 : ON 変調 : L-R, 1kHz 100% 出力 : 90dB	TUNING MODE : AUTO 83MHz 受信	T101 T102 VR101 VR102	オーディオ出力 = 高調波歪最小	ステレオ歪調整 コアは±90°以内で調整
   14	83MHz	Pilot 信号 : ON 変調 : OFF 出力 : 90dB	TUNING MODE : AUTO 83MHz 受信	T109 VR105	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   15	83MHz	Pilot 信号 : ON 変調 : R only, 1kHz 100% 出力 : 90dB	TUNING MODE : AUTO 83MHz 受信	VR103	L ch. オーディオ出力電圧 = 最小	L セパレーション調整
   16	83MHz	Pilot 信号 : ON 変調 : L only, 1kHz 100% 出力 : 90dB	TUNING MODE : AUTO 83MHz 受信	VR104	R ch. オーディオ出力電圧 = 最小	R セパレーション調整
   17	-	-	TP101～TP102 をショート	-	-
   18	83MHz	Pilot 信号 : OFF 変調 : OFF 出力 : 90dB	TUNING MODE : AUTO 83MHz 受信	VR107	表示の最下位が 30.0/30.1 を繰り返すよう調整	IF OFFSET 調整
   19	-	-	TP101～TP102 のショート除去	-	-



2. AM 受信部の調整



   手順	SSG周波数	SSG出力	T-950 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM REC CAL : OFF TUNING MODE : MANUAL	-	-
   2	-	-	1620kHz 受信	OSC コイル (青)	#1コネクタ VT 電圧 = 25±0.2V	VT high
   3	-	-	513kHz 受信	-	#1コネクタ VT 電圧 = 5V 以下	VT low 確認のみ
   4	630kHz	変調 : OFF 出力 : 40dB	630kHz 受信	RF コイル (黒)	VR108 1pin 電圧 = 最大	ループアンテナを接続した 状態で行うこと
   5	1440kHz	変調 : OFF 出力 : 40dB	1440kHz 受信	VC102	VR108 1pin 電圧 = 最大	ループアンテナを接続した 状態で行うこと
   6	-	-	-	-	手順4と5を数回繰り返す	RF トラッキング調整
   7	1080kHz	変調 : OFF 出力 : 40dB	1080kHz 受信	T108	VR108 1pin 電圧 = 最大	IF 調整



3. 再調整結果


   • 感度は大きく向上しました。


   • YAMAHA のチューナはディスクリコイルの調整が難しいです。 とても歪っぽい ヤケクソサウンド が本来の ナチュラルサウンド に復帰しました。


   • FM ステレオセパレーションとキャリアリークは以下となりました。 DX モードでのステレオセパレーションがかなり低下しますが、これは DX モード対応のセパレーション調整ができない回路構成に起因します。



     項目	RX MODE	L	R	単位
     ステレオセパレーション	LOCAL	64	66	dB
     ステレオセパレーション	DX	25	25	dB
     パイロット信号キャリアリーク	LOCAL	-67	-67	dB
     オーディオ出力レベル偏差 (MONO)	LOCAL	0	+0.41	dB
     REC CAL	LOCAL	293.0Hz -5.1	293.0Hz -5.3	dB




---

使ってみました

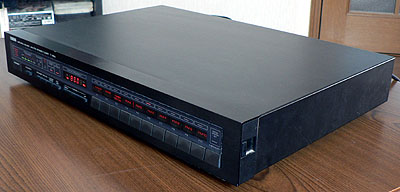

1. デザイン


   • YAMAHA らしくない凡庸なデザインです。


   • 表示器は全て LED です。 ブラックの筐体に赤が主体の表示です。


   • 側面にネジが出ない、底からカバーを留める方式です。


2. 操作性


   • シグナルメータ


     • シグナルメータは普通の機種と違ってシグナルクォリティメータです。 電波の強さではなく S/N 比を表示します。


   • ステーションメモリ


     • FM/AM ランダムに10局分しかないので足りないです。


     • [MEMORY] ボタンはイニシャルステーションのセットボタンを兼ねます。 リアパネルの [POWER-ON MODE] スイッチを [INITIAL STATION] にすると、電源 ON 時は必ずこのイニシャルステーションを受信します。


       1. イニシャルステーションにしたい放送局を受信します。
       2. [MEMORY] ボタンを長押しすると [INITIAL STATION SET] ランプがフリッカします。
       3. ここで [MEMORY] ボタンから手を離すと1の放送局がイニシャルステーションメモリにセットされています。


     • [POWER-ON MODE] スイッチを [LAST STATION] にした場合は、電源 ON 時は OFF 直前に受信していたステーションメモリ番号の放送局を受信します。


3. 受信性能


   • FM の感度と妨害波排除能力は良好です。 音質はソフト傾向です。


   • AM の感度は良いです。 音質は帯域が狭い普通の音です。



---

仕様

FM チューナー部
受信周波数範囲	76～90MHz
実用感度 (75Ω)	mono : 1.2uV
S/N 比 50dB 感度	mono : 4.0uV stereo : 40uV
イメージ妨害比	90dB
IF 妨害比	110dB
スプリアス妨害比	110dB
AM 抑圧比	65dB
実効選択度	LOCAL : 30dB DX : 85dB
キャプチャーレシオ	1.2dB
S/N 比	mono : 97dB stereo : 87dB
全高調波歪率	mono : 0.015% stereo : 0.02%
サブキャリア抑圧比	55dB
ステレオセパレーション	65dB (1kHz)
周波数特性	30Hz～15kHz ±0.5dB
AM チューナー部
受信周波数範囲	513～1620kHz
実用感度	250uV (ループアンテナ)
実効選択度	25dB
S/N 比	55dB
イメージ妨害比	40dB
全高調波歪率	0.2%
総合
電源電圧	AC100V, 50/60Hz
消費電力	10W
外形寸法	435(W)×72(H)×316(D)mm
重量	3.8kg
その他
発売時期	1983年
定価	53,800円

---
