Victor T-G90 をゲット！

2014年1月4日、ハードオフ草加瀬崎店で Victor T-G90 というタイマー付き FM/AM チューナが税込525円でした。とても綺麗な逸品だったのですが、安いのには理由があり、ショップのコメントは「受信できませんでした。」でした。

タイマー付きなので、表示部の劣化が心配です。ショップの方の了解を得て電源を入れると、表示部の劣化は感じませんでした。しかも「受信できませんでした。」のコメントが非常に魅力的に感じて（修理するエクスタシーな楽しみがある。）買ってしまいました。

早速、程度＆動作チェック

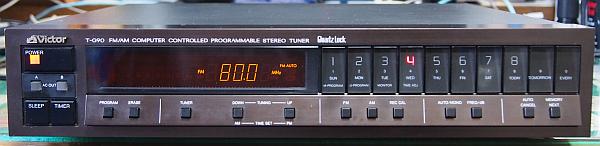

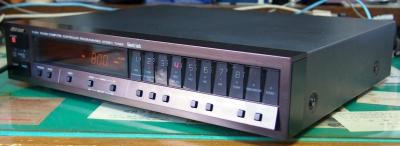

外観
- ほぼキズなしの逸品です。中古なので、よくよく見ると僅かなスリキズ程度はありますが、全く目立ちません。奇跡的な逸品です。
  - かなり丁寧に使われていたと思われます。おそらく、ハードオフに来るまではワンオーナと確信しました。
- [FREQ/dB] ボタンが陥没しています。修理で直ると思います。
- FL 表示部のアクリルパネルにススのような汚れがあります。清掃で復帰するでしょう。
- リアパネルの [GND] 端子が若干歪んでいます。これは手直しで元に戻るでしょう。
入手した状態のまま電源 ON してチェックしました
- [POWER] ボタンはハードスイッチ（AC100V をダイレクトに ON/OFF）ではなく、ソフトスイッチ（トランジスタにて2次側 DC 電源を ON/OFF）です。電源は正常に ON できました。
- FL 表示器の劣化は橙色の周波数表示に関しては感じないです。 [MEMORY] などの赤色表示は薄いです。
- FM 受信は、[AUTO/MONO] ボタンで MONO にすると、ちゃんと受信できました。おそらく、同調点がズレているだけと思います。
  - このチューナはデフォールトでは AUTO になるようで、ショップのコメントはこの AUTO での結果と思われます。
- AM 受信は、問題なく正常に受信できました。
- 時計＆タイマー機能は正常そうです。
- プリセットメモリのバックアップバッテリは問題なく活きていました。

カバーを開けてみました

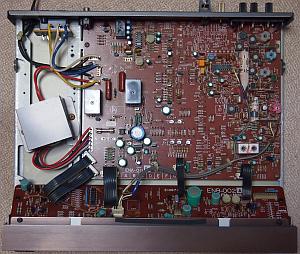

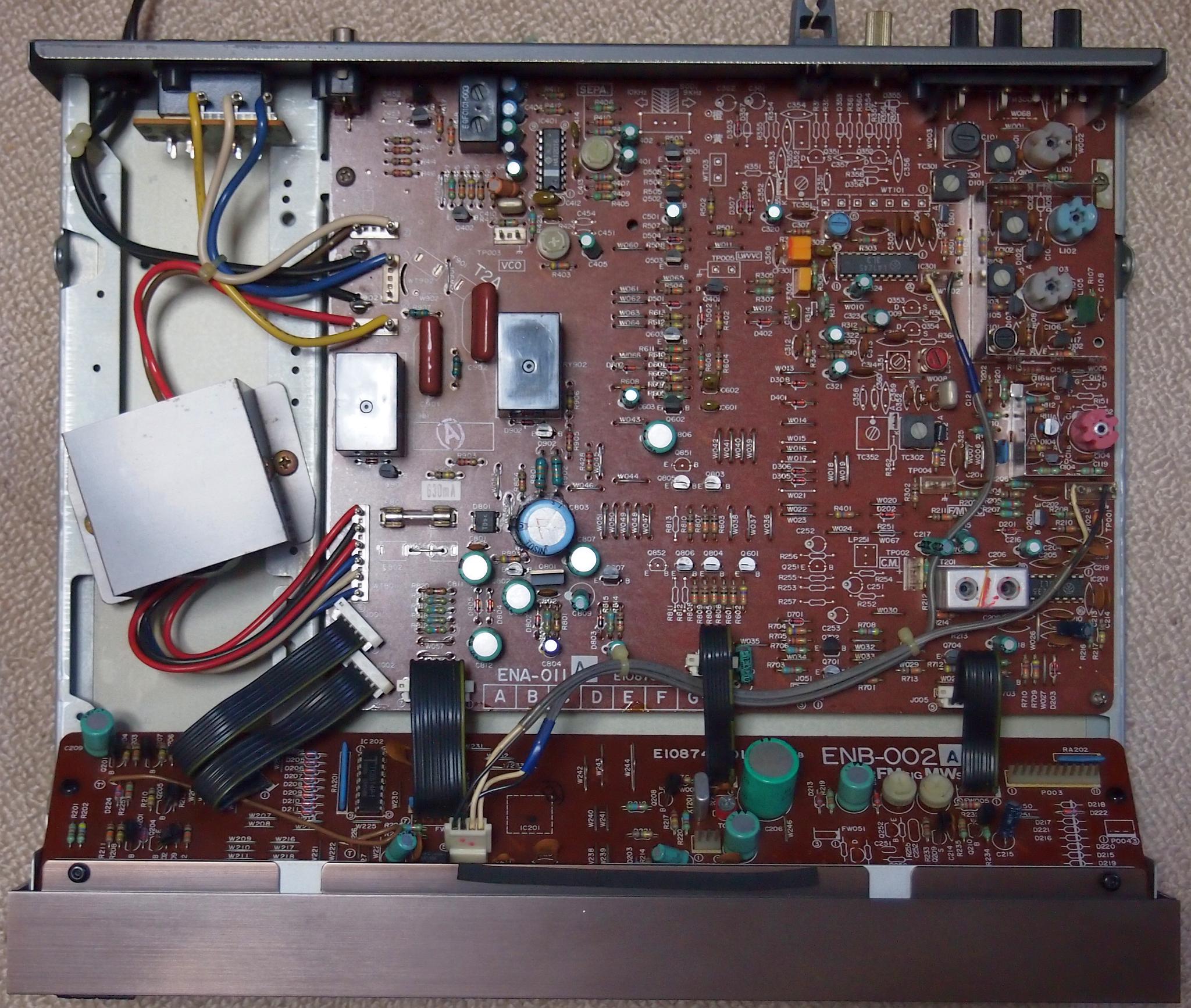

内部の作りは良好です。写真をクリックすると拡大写真を表示できます。
- 大きく、[Tuner Board] (ENA-011), [MCU & PLL Board] (ENB-002), [Front Panel Board] (ENB-002-2) の3枚の基板で構成します。
- プリセットメモリのバックアップは [MCU & PLL Board] にある C210 (0.22F 5.5V) の電気二重層キャパシタで行います。
- 使用 IC のロット番号よりは、この T-G90 は1983年製と思われます。（電源ケーブルの製造マーキングは無かったです。）
IC を使用して合理化が図られています。
- HITACHI HA12016 ・・・ FM Stereo Multiplex Decoder
- NEC uPB553AC ・・・ 150 MHz Divide-By-16/17 Low Power Prescaler
- NEC uPD1707D ・・・ Single-chip Microconputer with Digital PLL Frequency Synthesizer
- SANYO LA1235 ・・・ FM IF System
- SANYO LA1245 ・・・ AM Electronic Tuner
- TOSHIBA TC5514P-1 ・・・ 1024 x 4-Bit CMOS Static RAM
FM フロントエンド
- 4連バリキャップで、マトモな構成です。
FM IF 部
- ごく標準的な構成です。 [LA1235] から S メータ出力します。
FM 検波部
- [LA1235] によるクォードラチュア検波です。
FM MPX 部
- [HA12016] で構成した PLL MPX です。
- 出力には LC による LPF が実装されています。
AM 受信部
- [LA1245] で全てを構成します。
- AM フロントエンドは2連バリキャップで、標準的な構成です。

リペア

[FREQ/dB] ボタンの陥没と FL 表示部アクリルパネルの汚れ
- フロントパネルを分解して再組み立てするだけで直りました。
- 同時に清掃を行い、FL 表示部アクリルパネルの汚れは綺麗に取れました。
リアパネルの [GND] 端子の歪み
- 握力だけで直りました。リアパネルの歪みを GND 端子に握力をかけ正常位置に戻しました。
同調点ズレ
- 次項の「調整」にて直りました。
- [STEREO] ランプも点灯しました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

電圧チェック

電圧 TP 実測値 備考

+12V Q801-E +12.6V チューナ

+5V Q807-E +5.5V MCU

FM 受信部の調整

手順	SSG周波数	SSG出力	T-G90 の設定	調整箇所	TP 及び調整値	備考
1	-	-	Band : FM AUTO/MONO : MONO	-	-
2	-	-	90MHz 受信	L104	TP004電圧 = 8.5V	VT High
3	-	-	76MHz 受信	-	TP004電圧 = 1.8V	VT Low, 確認のみ
4	76MHz	30dB 変調 : OFF	76MHz 受信	L101 L102 L103	S メータ表示 = 最大
5	90MHz	30dB 変調 : OFF	90MHz 受信	TC101 TC102 TC103	S メータ表示 = 最大
6	-	-	-	-	手順4と5を数回繰り返す	RF トラッキング調整
7	83MHz	30dB 変調 : OFF	83MHz 受信	T101	S メータ表示 = 最大	IF 調整
8	83MHz	90dB 変調 : MONO 1KHz	83MHz 受信	T201 左コア	オーディオ出力 = 高調波歪率最小
9	83MHz	90dB 変調 : MONO 1KHz	83MHz 受信	T201 右コア	TP002電圧 = 0V
10	-	-	-	-	手順8と9を数回繰り返す	QR 検波調整
11	83MHz	90dB PILOT 信号 : ON	AUTO/MONO : AUTO 83MHz 受信	R424	STEREO ランプ点灯の中間点に設定	MPX VCO 調整
12	83MHz	90dB 変調 : R/L ch. only 1kHz	83MHz 受信	R404	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整
13	83MHz	60dB 変調 : OFF	83MHz 受信	R230	S メータ表示 = 60dB	S メータ調整

AM 受信部の調整

手順	SSG周波数	SSG出力	T-G90 の設定	調整箇所	TP 及び調整値	備考
1	-	-	Band : AM	-	-
2	-	-	522kHz 受信	L302	TP004電圧 = 1.3V	VT Low
3	-	-	1611kHz 受信	TC302	TP004電圧 = 8.4V	VT High
4	-	-	-	-	手順2と3を数回繰り返す	OSC トラッキング調整
5	603kHz	40dB	603kHz 受信	L301	S メータ表示 = 最大
6	1404kHz	40dB	1404kHz 受信	TC301	S メータ表示 = 最大
7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
8	999kHz	40dB	999kHz 受信	T303	S メータ表示 = 最大	IF 調整
9	999kHz	60dB	999kHz 受信	R229	S メータ表示 = 60dB	S メータ調整

調整結果

ステレオセパレーションは良好です。

その他の数値も良好です。

項目	L	R	単位
ステレオセパレーション	50	50	dB
パイロット信号キャリアリーク	-70	-70	dB
オーディオ出力レベル偏差 (MONO)	0	+0.14	dB
REC CAL	316.4 -6.2	316.4 -6.2	Hz dB

使ってみました

小気味良いデザイン
- フロントパネルはアルミ材のヘアライン仕上げで良好です。
- 周波数表示がオレンジ色で目に優しいです。
- プリセットボタンの透明アクリルボタンがちょっとしたデザインのアクセントになっています。プリセットボタンは自照式で選択されると赤色数字が点灯します。
- FL 表示管以外は全て LED 表示です。寿命が心配なフィラメント電球は使われていません。
機能関連
- 放送局をプリセットするには以下のいずれかの操作をします。 FM/AM それぞれに8局分プリセットできます。
  - 放送局を受信し、[MEMORY] ボタンを押してから [1]～[8] ボタンのいずれかを押すと、その数字ボタンに記憶されます。
  - [AUTO] ボタンを押してから [1]～[8] ボタンのいずれかを押すと、放送局をスキャンし、その数字ボタン以降に自動記憶します。
- [AUTO/MONO] スイッチで STEREO AUTO/MONO と MUTING ON/OFF を同時に切換できます。
- [A] [B] ボタンで AC アウトレットを ON/OFF することができます。
- 時計とタイマ機能があります。設定方法は別項で説明します。
リアパネルの端子
- FM アンテナ端子は [300Ω] [75Ω] があります。 F 端子がないのが残念です。
- AM 受信ではループアンテナを使います。
- オーディオ出力は RCA 端子です。
- タイマに連動した AC アウトレット端子が [A] [B] の2個あります。
受信性能＆音質
- 感度や妨害波排除能力は十分な性能があります。
- 音はクォードラチュア検波特有のソフトな音質で良好です。
- 通常使うチューナとして十分と思います。

時計とタイマの設定方法

時計の時刻設定方法
1. [PROGRAM]→[TIME ADJ] ボタンを押す。
2. [SUN]～[SAT] ボタンで曜日を選ぶ。
3. [AM] [PM] ボタンで AM/PM を選ぶ。
4. [1]～[0] ボタンで時刻を入れる。例えば、9:45 にしたい場合は連続して [9] [4] [5] ボタンを押す。
5. [NEXT] ボタンを押すと設定完了。
スリープタイマ
- 放送局受信中に [SLEEP] ボタンを押すと、ディスプレイに [SLEEP] と表示されて1時間後に電源 OFF となる。
プログラムタイマ
- プログラムタイマの概要
  - [TIMER] ボタンを押してディスプレイに [TIMER] と表示されている時にプログラムタイマが有効となる。 [TIMER] 表示が消えている時はプログラムタイマは動作しない。
  - メインプログラムリスト (M-PROGRAM) とユーザプログラムリスト (U-PROGRAM) の2つがある。
    - タイマ動作の実行はメインプログラムリストによる。ユーザプログラムリストではタイマ実行しない。
    - ユーザプログラムリストのプログラムをメインプログラムリストにコピーできる。
  - メインプログラムリストに設定した開始時刻になると電源 ON となって放送受信開始すると同時に AC アウトレットも ON となる。この後、設定した時間後に OFF となる。
  - 毎週または毎日動作させることができ、最大16プログラム分設定できる。
- メインプログラムリスト (M-PROGRAM) およびユーザプログラムリスト (U-PROGRAM) への設定方法
  1. [PROGRAM]→[M-PROGRAM] ボタンを押す。
  2. [SUN]～[SAT] [TODAY] [TOMORROW] [EVERY] ボタンで曜日を選ぶ。 [EVERY] で毎日となる。
  3. [AM] [PM] ボタンで AM/PM を選び、[1]～[0] ボタンで電源 ON 時刻を入れて [NEXT] ボタンを押す。例えば、AM 11:00 にしたい場合は連続して [AM] [1] [1] [0] [0] [NEXT] ボタンを押す。
  4. [1]～[0] ボタンで電源 OFF までの時間を入れて [NEXT] ボタンを押す。例えば、1時間30分にしたい場合は連続して [1] [3] [0] [NEXT] ボタンを押す。
  5. [FM] [AM] ボタンで受信バンド FM/AM を選び、[1]～[8] ボタンで放送局プリセット番号を選び、[NEXT] ボタンを押す。
  6. [A] [B] ボタンで ON→OFF する AC アウトレットを選び、[NEXT] ボタンを押す。
  7. ユーザプログラムリスト (U-PROGRAM) に記憶するかどうかを設定する。 [MEMORY] ボタンで記憶する、[CANCEL] ボタンで記憶しない。
  8. メインプログラムリスト (M-PROGRAM) に記憶するかどうかを設定する。 [MEMORY] ボタンで記憶する、[CANCEL] ボタンで記憶しない。
  9. 設定完了
- メインプログラムリスト (M-PROGRAM) の内容確認と消去方法
  1. [PROGRAM]→[MONITOR] ボタンを押す。
  2. [SUN]～[SAT] [TODAY] [TOMORROW] ボタンで曜日を選ぶ。
  3. プログラムの内容 (P-1～P-16) が順次表示される。
  4. 次の選択をすると、3に戻って次のプログラムの内容を表示する。
    - [NEXT] ボタンを押すと、何もしない。
    - [ERASE] ボタンを押すと、このプログラムを消去する。
  5. 最後まで表示するか、途中で [PROGRAM] ボタンを押すと終了する。
- ユーザプログラムリスト (U-PROGRAM) → メインプログラムリスト (M-PROGRAM) へのコピーと消去方法
  1. [PROGRAM]→[U-PROGRAM] ボタンを押す。
  2. [SUN]～[SAT] [TODAY] [TOMORROW] ボタンで曜日を選ぶ。
  3. プログラムの内容 (U-1～U-16) が順次表示される。
  4. 次の選択をすると、3に戻って次のプログラムの内容を表示する。
    - [NEXT] ボタンを押すと、このプログラムをメインプログラムにコピーする。
    - [CANCEL] ボタンを押すと、何もしない。
    - [ERASE] ボタンを押すと、このプログラムを消去する。
  5. 最後まで表示するか、途中で [PROGRAM] ボタンを押すと終了する。

仕様

電圧	TP	実測値	備考
+12V	Q801-E	+12.6V	チューナ
+5V	Q807-E	+5.5V	MCU
