2009年5月28日、
VICTOR T-X5
の中古を1,000円で入手しました。

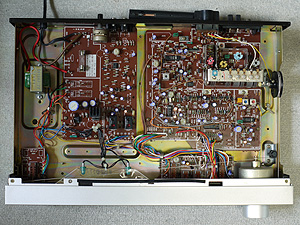

基板の作りは良いですが、こげ茶のベークライトです。
写真をクリックすると拡大写真を表示できます。
-
基板には [AF アンプ＆ミューティング部] などと明朝体漢字入りのシルク印刷がされています。
輸出版の T-X5 も同じなんでしょうかね ・・・ 外国の方には読めな～い。
-
アナログチューナーと言っても最後期の製品なので、使用している IC や回路はシンセサイザーチューナーと変わりません。
-

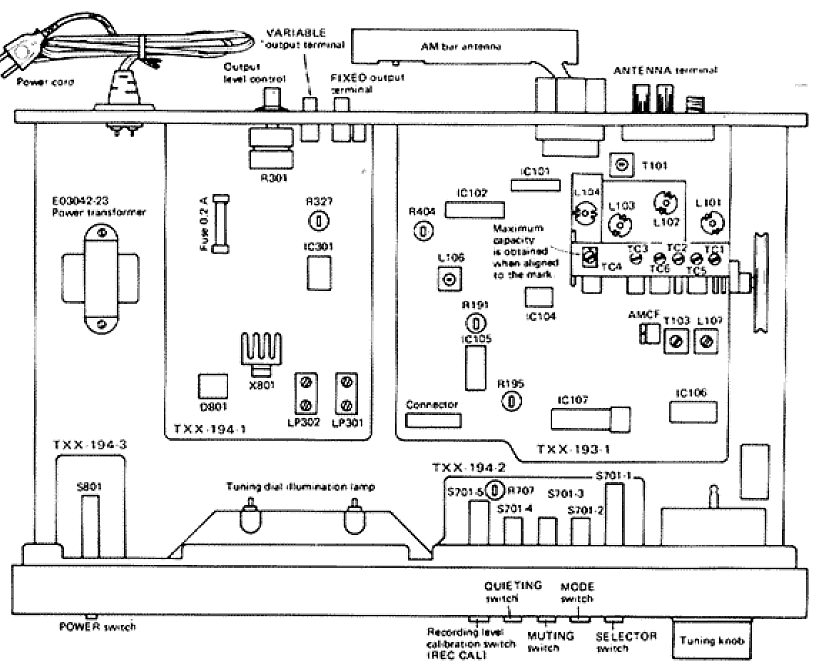

抵抗など少し大き目の部品を使っており、点検用の底板があります。
このため、メンテナンスが楽です。
-
IC を使用して合理化が図られています。
メーカ IC 機能 HITACHI HA1211 FM IF Amplifier HA11211 FM/AM Tuner System HA11223W PLL FM Stereo Demodulator with Pilot Cancel HA1197 AM Tuner JRC NJM4558D Dual Operational Amplifier SANYO LB1416 Level Meter
-
使用 IC のロット番号より、この T-X5 は1979年製と判明しました。
電源ケーブルのマーキングも1979年でした。
-
4連バリコンでごく標準的な構成です。
FET×2本 をパラに使って増幅ノイズレベルを下げています。
(ANT)→[同調]→[FET×2]→[同調]→[同調]→①→[Mxer (TR)]→[IFT]→(IF)
[OSC 同調 (TR)]→①
-
WIDE/NARROW 切り替えがなく、ごく標準的な構成です。
どちらかと言うと WIDE だけのような構成です。
(FE)→[FET]→[CF]→[HA1211]→[CF]→[HA11211]→[NJM4558D]→(MPX)
-
PTL 検波部は [HA11211]＋[ディスクリート回路] で構成します。

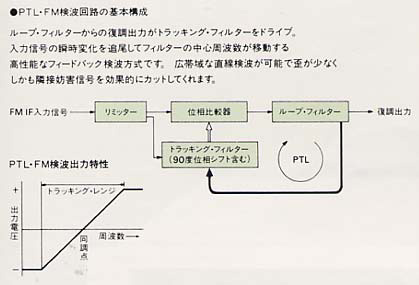

PTL とは [Phase Tracking Loop] の略で、T-X5 に初搭載され、アメリカの IEEE (電子技術者協会) の1978年度の最優秀賞を受けた技術です。
-
[HA11211] ですから、基本はクォードラチュア検波です。
-
通常のクォードラチュア検波では広帯域位相シフタを使うフォワードオンリー制御です。
-
PTL 検波では、狭帯域位相シフタを使い、この位相角をフィードバック制御します。
フィードバック制御によって全体では広帯域検波となります。
-
クォードラチュア検波もキチンと90度位相シフトされることが保証されるのであれば優れた検波方式と思います。
-
一般のクォードラチュア検波では90度位相シフトが検波全帯域で保証されていないのです。
だから音質や S/N で不満が出ます。
-
PTL 検波は検波全帯域での90度位相シフトをフィードバック制御を使って補償します。
だから良い特性が出るのです。
-
なんだか大昔のチューナーのほうが技術レベルが上だったんだ・・・
-
一般のクォードラチュア検波では90度位相シフトが検波全帯域で保証されていないのです。
だから音質や S/N で不満が出ます。
-
[HA11211] ですから、基本はクォードラチュア検波です。
-
PTL 検波を実際の回路図で考察してみます。
プリント基板より PTL 検波部分を回路図化しました。
右の回路図をクリックすると原寸の pdf ファイルで見れます。
-
PTL 検波の基本は [HA11211] を用いたクォードラチュア検波です。
-
通常のクォードラチュア検波では [HA11211] 12～13pin に90度位相シフトの目的で、広帯域同調コイル（Q が低い）を接続します。
-
PTL 検波では [HA11211] 12～13pin に狭帯域同調コイル（Q が高い）を接続し、このコイルはバリキャップ同調とします。
-
バリキャップを制御するのは [HA11211] 15pin の AFC 出力です。
-
AFC 出力とは [リファレンス IF] と [IF を90度位相シフトした周波数] を位相比較した結果を電圧値で示す出力です。
TP5 のラインがクォードラチュア検波のイマジナルグランドです。
このイマジナルグランドを基点として＋－に振れます。
-
[HA11211] 14pin の FM IF OUT 出力からは [リファレンス IF] と同位相の IF 周波数が出ています。
これを C443, R406, C441 を介して L106 に導き、ここで [IF を90度位相シフトした周波数] を生成します。
[IF を90度位相シフトした周波数] は [HA11211] 13pin の QR IN に入り、上記の位相比較をします。
-
バリキャップを制御するのがこの AFC 出力ということは、IF 周波数の変化に狭帯域同調コイルの同調周波数が追随し、広い範囲で90度位相シフトを正確に行えることを意味します。
-
AFC 出力とは [リファレンス IF] と [IF を90度位相シフトした周波数] を位相比較した結果を電圧値で示す出力です。
TP5 のラインがクォードラチュア検波のイマジナルグランドです。
このイマジナルグランドを基点として＋－に振れます。
-
通常のクォードラチュア検波では同調コイルの経年変化や温度変化で位相がズレやすいですが、PTL 検波では AFC を使ったフィードバック系でこのズレを吸収できるメリットがあります。
-
通常のクォードラチュア検波では正しく90度位相シフトされているのは中心周波数 10.7MHz だけで、この中心周波数から離れるごとに少しずつ位相がズレます。
これがクォードラチュア検波の歪率悪化と S/N 悪化につながります。
PTL 検波では広帯域で正しく90度位相シフトされるようフィードバック制御され、歪率と S/N の優位性があります。
-
結論として、
PTL 検波は改良型クォードラチュア検波
と言えます。
-
PTL 検波の基本は [HA11211] を用いたクォードラチュア検波です。
-
[HA11223W] で構成します。
パイロット信号キャンセラー回路があります。
-
フロントエンドは2連バリコンです。
[HA1197] で全てを構成します。

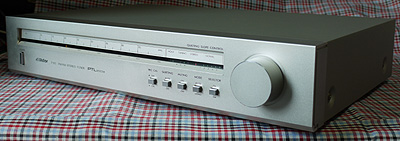

非常にスッキリしたシンプルな薄型デザインです
[S メータ] [T メータ] は LED 式
