2007年12月14日、

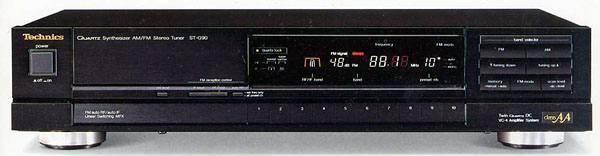

Technics ST-G90
を寄贈していただきました。
PLL シンセサイザー FM/AM チューナーで、1988年9月発売開始モデルで、定価59,800円です。
-
Technics 製品と言うか松下製品はカバーを開けるとガッカリすることがほとんどです。
基板の作りが雑なのです。
ところが、この ST-G90 は違いました。

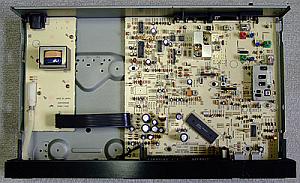

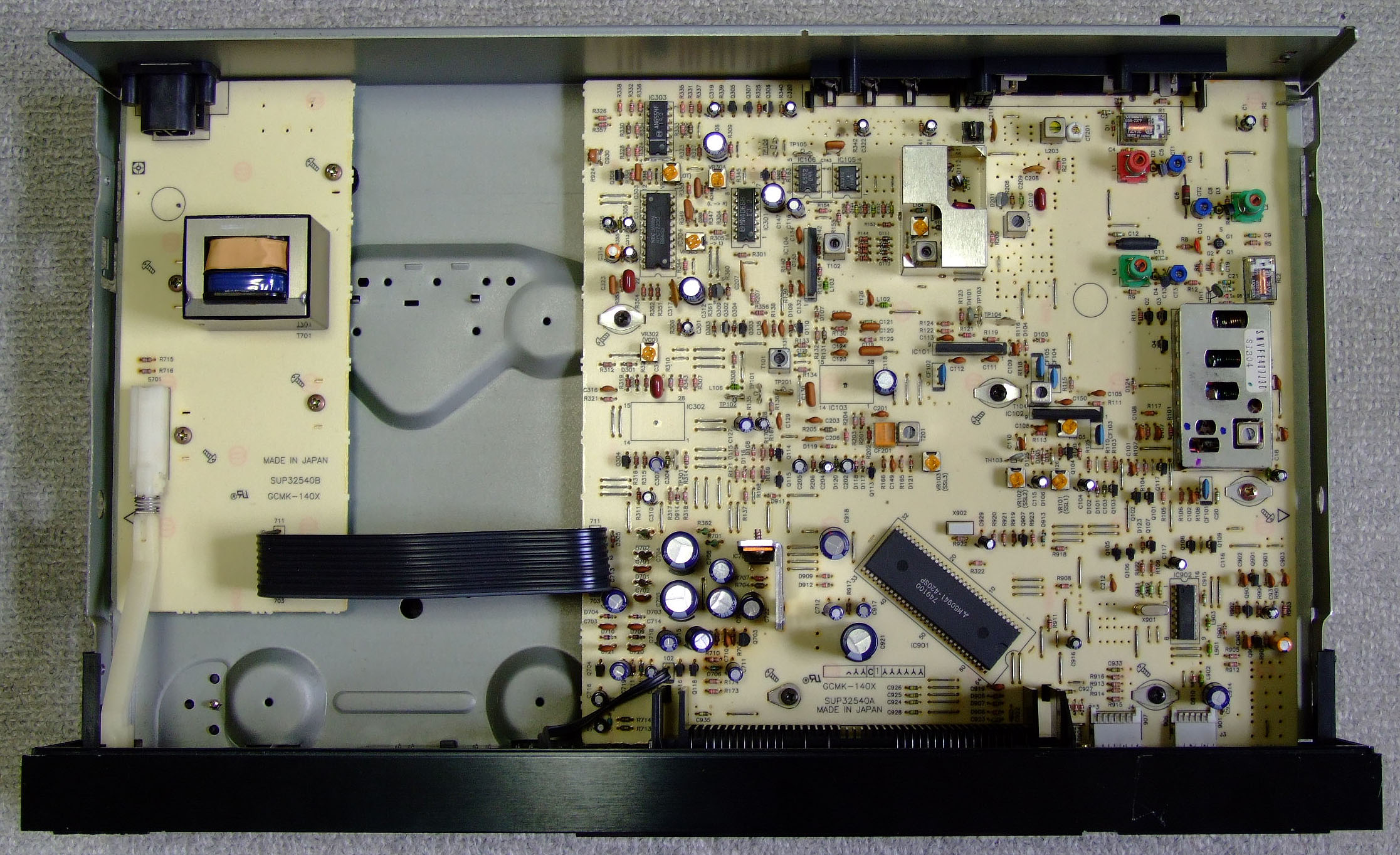

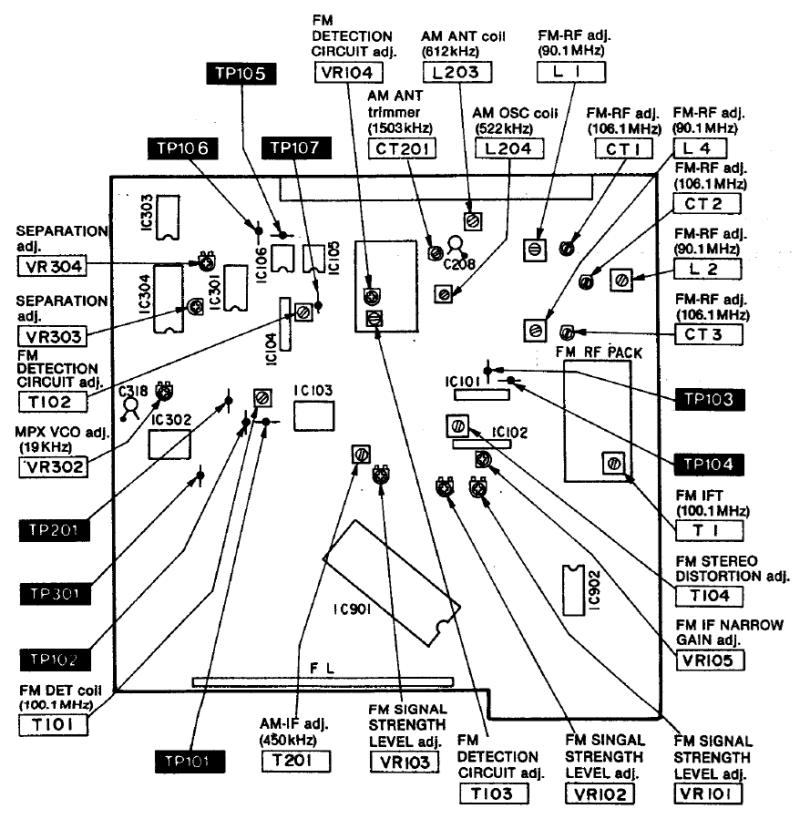

紙エポキシ基板に部品が整然と並んでおり、作りが良く、基板サイズも大きく、まさにオーディオクラスです。
-
ケーブルを手配線している箇所は全くなく、合理化された物づくりは、さすが松下は手馴れているようです。
原価低減につながります。
-
以下の IC を使用して合理化が図られています。
メーカ IC 機能 MITSUBISHI M5219 Dual Low-noise Operational Amplifiers M50941P-420SP Single-chip 8-bit CMOS Microcomputer NEC uPC1223C FM PLL MPX Panasonic AN278 FM IF Amplifier AN6554F Quadruple Operational Amplifiers AN6552 Dual Operational Amplifiers AN7471S FM Stereo Multiplex Demodulator AN7474NS AM Tuner, FM/AM IF Amplifier MN4066B CMOS Quad Analog Switch SANYO LM7001 Direct PLL Frequency Synthesizer
for Electronic Tuning
-
使用 IC のロット番号より、本機は [1988年製造品] とわかりました。
-
RF band を normal / super narrow に切換できます。
-
normal 時
(ANT)→[同調]→[Dual gate FET]→[同調]→[同調]→①→[ミクサ (Dual gate FET)]→[IFT]→(IF)
[OSC 同調 (FET)]→①
-
super narrow 時
(ANT)→ [同調]→[同調]→[Dual gate FET]→[同調] →[同調]→[Dual gate FET]→[同調]→[同調]→①→[ミクサ (Dual gate FET)]→[IFT]→(IF)
[OSC 同調 (FET)]→①
-
IF band を normal / super narrow に切換できます。
-
normal 時
(FE)→[CF]→[TR×2]→ [TR]→[TR] →[AN278]→[CF]→[AN7274NS][QR-IFT]→[TR]→(DET)
-
super narrow 時
(FE)→[CF]→[TR×2]→ [CF]→[AN278]→[IFT]→[CF]→[CF] →[AN278]→[CF]→[AN7274NS][QR-IFT]→[TR]→(DET)
-
PLL 検波です。
PLL 発振部は金属シールドされています。
位相検出＆検波はバランスド検波です。
-
PLL 帰還回路には FET による歪補正回路が入っています。
高級仕様です。
-
[AN7471S] + [uPC1223C] で構成し、L/R 別々にセパレーション調整できます。
-
[AN7471S] で PLL 同期して Pilot キャンセリングします。
-
2連バリキャップ構成です。
[AN7474NS] で全てを構成します。
アンテナ端子
