Technics ST-S55

Technics ST-S55 をゲット！

2015年8月4日、愛知県豊橋市の K さんより Technics ST-S55 を研究用に寄贈していただきました。

長い間放置状態でしたが、2025年4月22日にメンテナンスを完了しました。

---

程度＆動作チェック

1. 外観


   • 製造シリアル番号は [PA2325A279] で、電源コードの製造マーキングより [1982年製造品] とわかりました。


   • [純正 AM ループアンテナ] は付属していませんでした。


   • 全体的には外観状態は悪いです。 大きなキズは無いがスレと汚れがあります。


   • フロントパネルはほぼ綺麗ですが僅かにサビがあります。 ボタントップにかなりサビがあります。


   • リアパネルは綺麗ですが、端子類にサビがあります。


   • 天板は汚れや変色が多く、一部にサビがあります。 天板をサイドから留めるネジ×4本にサビがあります。


2. 電源 ON してチェック


   • 電源は問題なく入りました。 各ボタンは正常に反応し、表示ランプ類も良好です。


   • FL 表示器の輝度は少しは落ちているかもしれませんが十分見えます。


   • FM 受信


     • 問題なく受信でき、[STEREO] ランプも点灯し、ステレオ感のある正常な音が出ます。


     • 周波数ズレはなさそうです。


   • AM 受信


     • [純正 AM ループアンテナ] が付属していなかったので、右の写真の筆者が標準にしているループアンテナを接続してチェックしました。


       • SONY ST-SA5ES などの大型ループアンテナです。 中古市場によく出ています。 横幅 28cm、高さ 12cm くらいのサイズです。


     • 普通に受信できました。 特に問題なさそうです。


3. カバーを開けてチェック

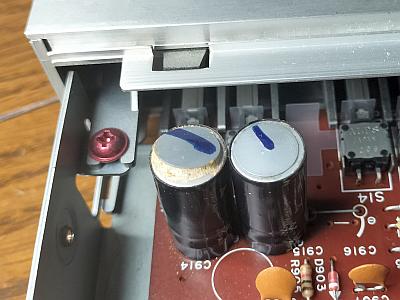

   • [C914] 3.3F/2.3V 電気二重層コンデンサから液漏れしています。


     • 右の写真のように膨張して天板が外れ、そこからの液漏れです。


     • [電気二重層コンデンサ]を2個直列で使っており、そのうちの1個です。


     • この状態だと完全に容量がゼロになっています。


     • 電気二重層コンデンサはプリセットメモリのバックアップ用です。


   • 以上の他に目視では劣化とわかる部品は見当たりません。


     • シャーシ内と基板は非常に綺麗です。



---

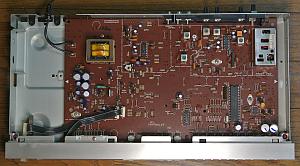

カバーを開けてみました

1. 基板の作りは良いです 写真をクリックすると拡大写真を表示できます


   • 基板は大きいのに部品数は少ないので、ゆったりと実装されています。


   • 以下の IC を使用して合理化が図られています



     メーカ	IC	機能
     NEC	uPB553C	150MHz Low Power Prescalers
     	uPD1704C-526	PLL Frequency Synthesizer and Controller
     Panasonic	AN278	FM IF Amplifier
     	AN6873	Fluorescent Display Tube Drive
     	AN7273	AM Tuner, FM/AM IF Amplifier
     	AN7470	FM Stereo Multiplex Demodulator



2. FM フロントエンド


   • MITSUMI 製の3連バリキャップ式です。 メタルケースに入っているので詳細は不明です。


   • 通常のフロントエンドにある IFT が見当たりません。


3. FM IF 部と検波部


   • 以下のシンプルな構成です。 検波方式は [AN7273] を使ったクォードラチュア検波です。

     (FE)→[CF]→[AN278]→[CF]→[AN7273]→(MPX)


4. MPX 部


   • [AN7470] を使った PLL MPX です。


   • セパレーション調整ボリュームはありません。 キャリアリークフィルタもありません。


5. AM 受信部


   • [AN7273] で全てを構成します。


6. プリセットメモリのバックアップ


   • [C914] [C915] 3.3F/2.3V 電気二重層コンデンサを直列にし、これでメモリをバックアップします。


   • バックアップ期間は、おそらく1ヶ月くらいと思います。



---

リペア (その1)：電気二重層コンデンサの [C914] が膨張して液漏れしている

1. 修理


   • 本機は最終的に部品取り用途にするかもしれず、修理にお金をかけたくなかったので、電気二重層コンデンサの [C914] [C915] を2個とも除去しました。

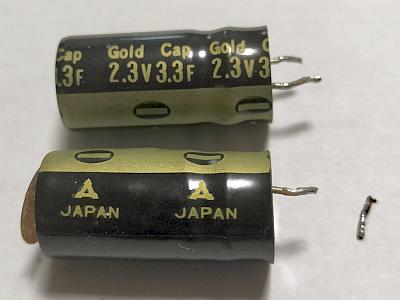

   • 右の写真は取り外した [C914] [C915] です。 [C914] のほうは足が腐食しており取れてしまいました。


2. [C914] [C915] がなくても1週間程度はメモリバックアップできる


   • なぜなら、[C914] [C915] とほぼ並列に [C901] 1000uF/6.3V 電解コンデンサが実装されており、これがメモリをバックアップしてくれるからです。


   • 電源コードを抜いたら一瞬でメモリが消えるなら困りますが、3日もバックアップされれば十分です。


   • 電源コードを壁コンセントに挿入している状態ではメモリに常に電源供給されており、メモリが消えることはないです。


   • 電源コードを壁コンセントから抜いた状態で3日もあれば機器の配置換え等は終わるでしょうから。



---

リペア (その2)：その他

1. リアパネルにある端子のハンダクラック補修


   • これらの端子はリアパネルと基板の2方向からハンダ付け部分に常にストレスがかかっているのでクラックしやすいのです。


   • [RCA 端子] [アンテナ端子] の基板へのハンダ付け部分を補修ハンダ付けしました。


2. RCA 端子のサビ取り


   • マイクロ研磨して RCA 端子に少し輝きが蘇りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)


   • 電圧の実測値は以下のように正常でした。



   VP	標準値	実測値	判定	備考
   Q701-E	+14.2V	+14.1V	〇	アナログ系
   D705-K	+5.9V	+5.79V	〇	デジタル系
   D918-A	-25.3V	-24.7V	〇	FL



2. FM 受信部の調整



   手順	SSG出力	ST-S55 の設定	調整箇所	TP 及び調整値	備考
   1	-	selector：FM FM mode：auto	-	-
   2	-	89.9MHz 受信	-	R907(前) = 11.1V 確認のみ	OSC トラッキング調整
   3		76.1MHz 受信	-	R907(前) = 3.1V 確認のみ
   4	83MHz 90dB mono 1kHz	83MHz 受信	T102	オーディオ出力 = 歪率最小	クォードラチュア検波調整
   5			T101	TP101～TP102 間電圧 = 0±20mV
   6	手順4～5を数回繰り返す
   7	83MHz 90dB stereo 1kHz L+R	83MHz 受信	VR301	VR301 を左右に回して [STEREO] 点灯する中間に合わせる	MPX VCO 調整



   • 本機では手順2の電圧は 11.6V、手順3の電圧は 3.6V でした。


   • 本機では調整前に手順5の電圧が 470mV あり、周波数ズレをおこす寸前でした。


3. AM 受信部の調整


   • 純正ループアンテナで調整が必要。 純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。



   手順	SSG出力	ST-S55 の設定	調整箇所	TP 及び調整値	備考
   1	-	selector：AM	-	-
   2	-	1611kHz 受信	L203	R907(前) = 6.8V	OSC トラッキング調整
   3		522kHz 受信	-	R907(前) = 0.9V 確認のみ
   4	593kHz 60dB 無変調	593kHz 受信	L202	R501(右) = 最大	RF トラッキング調整
   5	1404kHz 60dB 無変調	1404kHz 受信	CT201
   6	手順4～5を数回繰り返す
   7	999kHz 60dB 無変調	999kHz 受信	T201	R501(右) = 最大	IF 調整



4. 調整結果


   • FM 受信


     • 高調波歪率は良好でした。 ステレオセパレーションは、40dB 以上あるので実用範囲です。


     • キャリアリークフィルタが無いのでキャリアリークは多いです。


     • 再調整前は眠い音だったのですが、調整後は普通に聴ける良音になりました。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	51	45	dB
       高調波歪率 (1kHz)	mono	0.15		%
       	stereo	0.15		%
       パイロット信号キャリアリーク	stereo	-30	-30	dB
       オーディオ出力レベル偏差 (1kHz)	mono	0	+0.01	dB



   • AM 受信


     • 代替ループアンテナとして使った SONY ST-SA5ES ループアンテナとの相性は良かったです。


     • AM 放送は2028年に消滅 するので、そう気にしていません。



---

使ってみました

1. 修理＆再調整が終わって


   • 本機は外観が悪かったですが、それでも性能的には新品時の状態に戻せてよかったです。


2. デザイン


   • 標準コンポサイズですが、奥行が 245mm と短く、設置は楽です。


   • フロントパネルはヘアラインのシルバーアルミ材です。


   • ノブは無く、全てボタン操作です。 S メータは3段階表示です。


   • FM/AM ランダムに16局の周波数がプリセットできます。


     • 短押し・長押しで8個のプリセットボタンで16局メモリを実現しているので、長押し操作がやや面倒です。


   • アンテナ端子は FM/AM ともネジターミナル型です。


     • FM は 75Ω に対応しています。


     • AM は付属の AM ループアンテナを接続します。


     • AM には外部アンテナ端子もあります。 この端子を使う場合にも AM ループアンテナの接続が必須です。


3. 同調方式は [マニュアル] [オートスキャン] [プリセット]


   • [マニュアル] では、[tuning] ボタンを押すとステップごとに周波数が増減します。


   • [tuning] ボタンを長押しすると、[オートスキャン] して放送局を探し、見つかればスキャンを停止して受信します。


   • [preset] ボタンを押すと、プリセットコールして受信します。


4. 感度や音質


   • FM/AM とも問題ない感度です。


   • FM はクォードラチュア検波特有の柔らかい音です。 AM は周波数レンジが狭い並みの音です。



---

仕様

1. ドキュメント


   • 電網上に ST-S55 のドキュメントは見当たりませんでした。


   • 外観が異なるが輸出用 ST-Z55 の Service Manual がほぼ ST-S55 用として使えます。 部品番号まで合います。


   • Technics ST-Z55 Service Manual


2. 仕様



   FM 受信部
   受信周波数範囲	76.1～89.9MHz
   感度 (75Ω)	10dBf (0.9uV IHF'58)
   全高調波歪率	mono ： 0.08% stereo ： 0.15%
   S/N 比	mono ： 78dB
   周波数特性	30Hz～15kHz +0.5 -1.5dB
   実効選択度	65dB
   ステレオセパレーション	40dB (1kHz)
   アンテナ	75Ω
   AM 受信部
   受信周波数範囲	522～1611kHz
   実用感度	300uV/m、20uV
   選択度	55dB
   アンテナ	ループアンテナ (付属)
   総合
   電源	AC100V, 50/60Hz
   消費電力	8W
   外形寸法	430(W)×53(H)×245(D)mm
   重量	2.3kg
   その他
   発売時期	1982年
   定価	34,000円




---
