TRIO KT-80

TRIO KT-80 をゲット！

2009年8月7日、 TRIO KT-80 の中古を入手しました。 KA-80 というペアになるアンプまでセットされて税込2,100円でした。

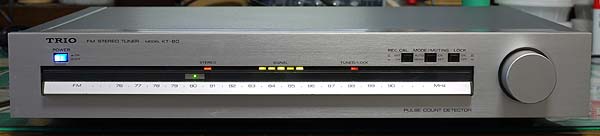

薄型デザインの FM 専用チューナ で パルスカウント検波 です。 この写真は照明 LED 化後です。 [POWER] ランプの輝きがブルーになっています。

---

程度＆動作チェック

1. 外観のチェック


   • 製造シリアル番号は [00707575] で、電源コードに製造マーキングがなく、ここからは製造年がわかりませんでした。


   • フロントパネルは綺麗です。 よく見ると4箇所のポチッした当てキズがありますが、気にならないです。


   • リアパネルの（リアパネル側から見て）右下が少し変形しています。 板金加工で修理可能の範囲です。


   • 天板は汚れてはいますが、目立つキズはあまりないです。


   • リアパネルの変形位置に対応する位置のビニコートに擦れとハゲがあります。 底板側なので目立たないです。


   • 底板及び脚に問題はありません。 経年程度の全体的な薄っすらとした軽いサビはあります。


2. 入手した状態のまま電源 ON してチェックしました


   • [POWER] ランプが切れています。


     • フィラメントランプはここだけで他は LED になっています。 なぜ、このランプを LED にしなかったのだろう？？？


   • 同調周波数ズレが -0.3MHz 程度あります。 このためか感度低下がみられます。


   • 一応、FM は正常に受信できました。



---

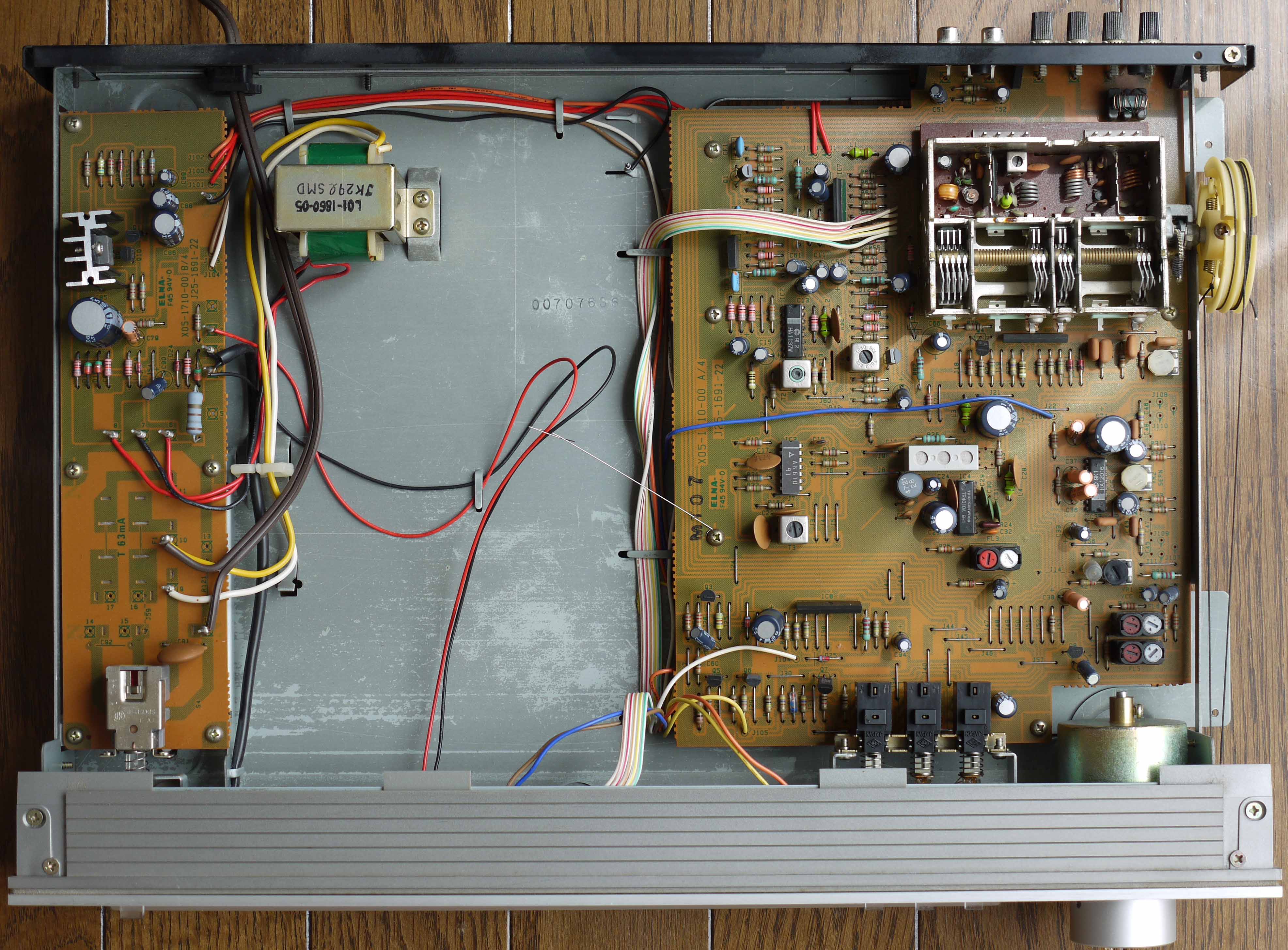

カバーを開けてみました

1. 基板の作りは良い 写真をクリックすると拡大写真を表示できます。


   • [チューナ基板] [電源基板] で構成します。


   • FM 専用機で余分な回路は搭載されていないので、非常にシンプルに見えます。


   • バリコン式チューナ最後期の製品なので、使用している IC や回路はシンセサイザ式チューナと変わりません。


   • 点検用の底板があるので、メンテナンスが楽です。


   • IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA1137W	FM IF System
     	HA12016	FM Stereo Multiplex Demodulator
     MITSUBISHI	M51903L	LED Linear Level Indicator
     Panasonic	AN610	Blanced modulator/demodulator
     	AN6135	Hi-Fi Pop-Noise Canceller Circuit
     	AN6551	Dual Operational Amplifier
     TOSHIBA	TA7060	FM IF Amplifier
     TRIO-KENWOOD	TR4010A	Pulse Count Detector HITACHI HA12401A と同じ



   • 使用 IC のロット番号より、この KT-80 は1979年製と判明しました。


2. フロントエンド


   • 4連バリコンで、以下のしっかりした構成です。


     (アンテナ)→[同調]→[Dual Gate FET]→[同調]→[同調]→[Mxer (Dual Gate FET)]←[OSC 同調 (TR/FET)]


   • 高さを押さえるため、バリコンを寝かし、フロントエンド回路はそのバリコン枠の中に組み込むという、特注バリコンになっています。


   • 空芯コイル型なので2点トラッキングは難しいです。


3. IF 部


   • WIDE/NARROW 切換はないですが、しっかりした構成です。


     (フロントエンド IFT)→[UP-CF]→[TR]→[UP-CF]→[TA7060P]→[UP-CF]→[HA1137W]


   • [HA1137W] のクォードラチュア検波部で T メータ出力と S メータ出力を行います。


   • T メータ出力を使ってフロントエンド OSC へサーボロック (AFC) します。


4. 検波部


   • [TR4010A] を使った パルスカウント検波 です。


   • 第2世代パルスカウント検波 の構成で、[MC1496N] が [AN610] に変更されています。


   • [AN610] で IF 周波数を 1.96MHz に変換してから [TR4010A] へ送り込みます。


5. MPX 部


   • [HA12016] で構成した PLL MPX です。



---

リペア

1. リアパネルの右下が変形


   • 板金加工にて手直ししました。 完全には直りませんでしたが、問題ない範囲です。


2. [POWER] ランプ切れ


   • フィラメントランプはここだけです。 この際なので超高輝度ブルー LED 化して、フィラメントランプを排除します。


   • すでにランプ電源は DC 化されているため、電流制限抵抗 1kΩ を LED と直列にしてフィラメントランプと置き換えただけです。


   • LED に流した電流は 6mA とごく僅かです。 これ以上流すと明る過ぎるのです。


   • オリジナルはオレンジ表示ですが、ブルーになって怪しく光るようになりました。


3. ランプ電源の電解コンデンサ交換


   • 電源基板の電解コンデンサ C90 1uF 50V の外観が劣化していました。


   • [POWER] および [チューニング指針] のランプ用電源の平滑用コンデンサです。


   • 1uF 50V → 4.7uF 35V に交換しました。


4. 清掃


   • フロントパネルを取り外して30年分のゴミを除去しました。


   • 全体を無水アルコール、ZIPPO オイル、OA クリーナを駆使して丹念にクリーニングしました。


     • 薄汚れていた天板は新品時に近いスモークグレーの美しい輝きを取り戻しました。


     • 端子類はピカピカになりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

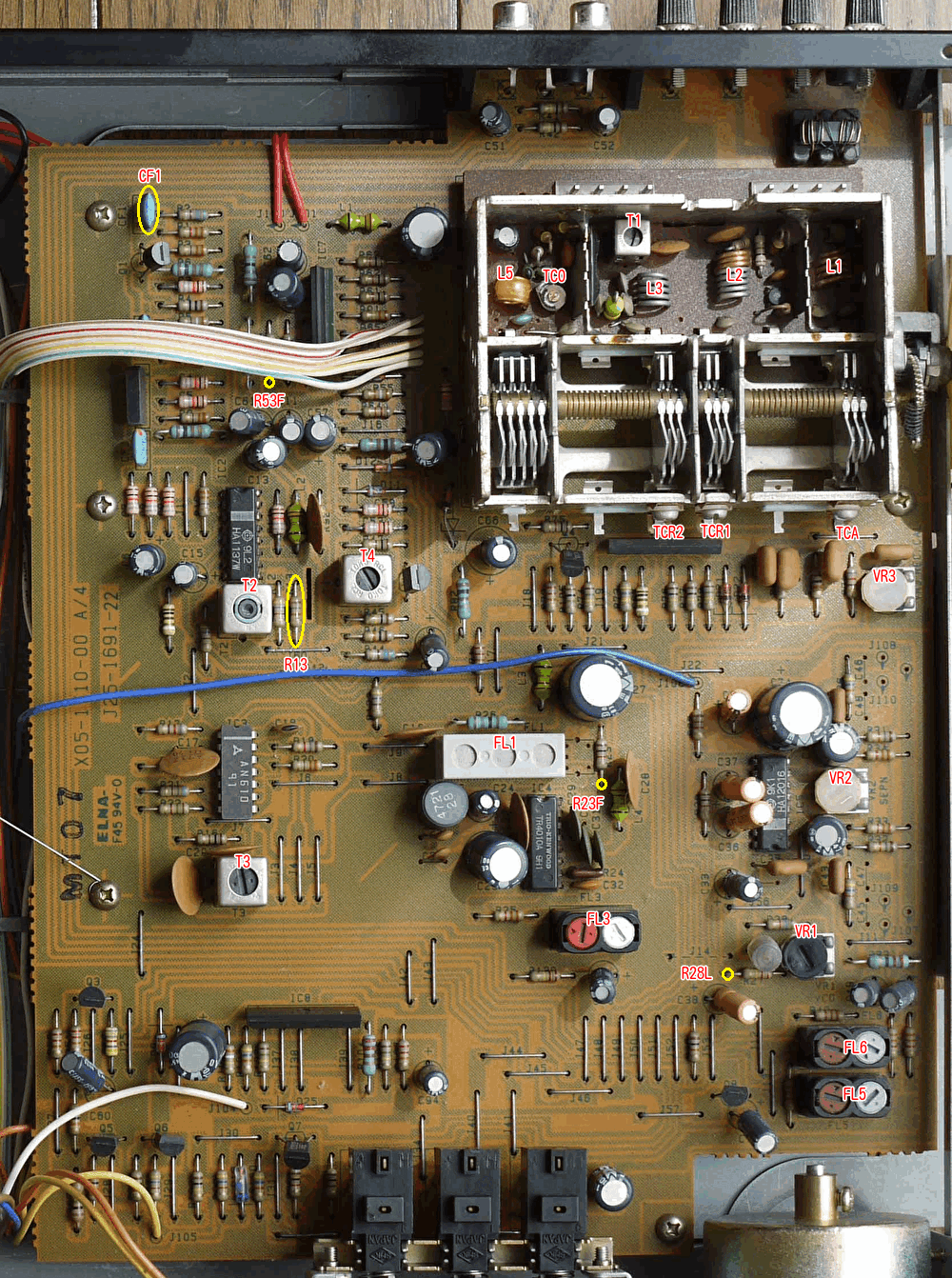

1. 調整ポイント


   • 右の画像をクリックすると大きな画像が表示できます。




   機能	種別	調整ポイント	調整内容
   フロントエンド	L	L1 L2 L3	RF トラッキング
   	TC	TCA TCR1 TCR2
   	L	L5	OSC トラッキング
   	TC	TCO
   	IFT	T1	IF
   IF	IFT	T2	同調点 (NULL)
   	L	T4	NOISE AMP
   DET	L	T3	2nd OSC
   	BPF	FL1	2nd IF
   	LPF	FL3	アンチバーディフィルタ
   MPX	VR	VR1	VCO フリーラン周波数
   		VR2	ステレオセパレーション
   	LPF	FL5	キャリアリークフィルタ (L)
   		FL6	キャリアリークフィルタ (R)
   REC CAL	VR	VR3	REC CAL レベル



2. テストポイント (TP)



   TP	接続先	内容	備考
   R13	R13 両端	T メータ (同調点)	FM 受信同調で 0±10mV
   R23F	R23F～GND 間	2nd IF 周波数	1.96MHz
   R28L	R28L～GND 間	VCO 周波数	76kHz±200Hz
   R53F	R53F～GND 間	S メータ	受信レベル



3. 電圧チェックポイント (VP)



   VP	標準値	実測値	判定
   電源基板の J100	+15V	+15.2V	〇



4. 受信部の調整



   手順	SSG出力	KT-80 の設定	調整箇所	TP 及び調整値	備考
   1	CF カラーマーキングを確認する 　　fCF ＝ IF 周波数 本機は橙色の fCF ＝ 10.73MHz だった
   2	-	REC CAL : OFF MUTING : OFF LOCK : OFF	-	-
   3	fCF 90dB 無変調	SSG 出力を CF1(後) に注入する			同調点調整
   4		-	L4	R13 両端電圧 = 0±10mV
   5		手順3の SSG 注入を解除する
   6	90MHz 90dB 無変調	指針を 90MHz に合わせる	TCO	R13 両端電圧 = 0±10mV	OSC トラッキング調整 指針をダイアヤルに 合わせるのが目的
   7	83MHz 40dB 無変調	83MHz 受信	TCA TCR1 TCR2	R53 (前) 電圧 = 最大	RF トラッキング調整
   8			T1		IF 調整
   9	83MHz 90dB 無変調	83MHz 受信 MUTING : ON LOCK : ON	T3	R23 (前) 周波数 = 1.96MHz 周波数カウンタで測定	2nd IF 調整
   10	83MHz 90dB stereo 1kHz L+R		VR1	以下の [VCO 調整手順] を参照	MPX VCO 調整
   11			T1	オーディオ出力 = 高調波歪最小	stereo IF 歪調整 ±180度の範囲で調整
   12	83MHz 90dB stereo 1kHz R/L		VR2	オーディオ出力 (L/R) = 最小	ステレオ セパレーション調整
   13	83MHz 90dB mono 1kHz		-	オーディオ出力 = 記録	REC CAL 調整
   14		REC CAL : ON	VR3	オーディオ出力 = 手順13の -6dB



   • VCO 調整手順



     手順	備考
     1	VR1 を反時計方向に回し切る
     2	VR1 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	VR1 を時計方向に回し切る
     4	VR1 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	VR1 を [手順2] と [手順4] の中間に設定する



5. 調整結果


   1. FM フロントエンドでトラッキングのズレがあり、再調整で感度アップしました。


   2. スレテオセパレーションは上位機種と比べるとやや低い数値ですが、特に問題ないです。



      項目	stereo/mono	L	R	単位
      ステレオセパレーション (1kHz)	stereo	47	46	dB
      パイロット信号キャリアリーク	stereo	-71	-68	dB
      オーディオ出力レベル偏差 (1kHz)	mono	0	+0.07	dB
      REC CAL	mono	387		Hz
      		-6.0		dB




---

使ってみました

1. 薄型でデザイン性の優れたチューナ


   • フロントパネルはかなり分厚いアルミ材のヘアライン仕上げで良好です。


   • 高さが 78mm とかなりの薄さです。 並みのシンセサイザーチューナーより薄いです。


   • 天板のフロントパネル側にも飾り枠が入っており、上から見られることも意識したデザインになっています。


   • 天板は4本のネジで底側から留める構造です。 従って、サイドから見た時に非常にスッキリした感じがします。


   • チューニングノブは直径 38mm の無垢アルミ材で高級感あります。


   • ダイヤルの動きは、重過ぎず軽過ぎず、ちょうど良いスムーズさです。


2. 機能関連


   • [REC CAL] スイッチ ON で FM 50% 変調に相当するテスト音が出ます。 録音機のレベル合わせに使えます。


   • [MODE/MUTING] スイッチで AUTO STEREO/MONO と MUTING ON/OFF を同時に切換できます。


   • [LOCK] スイッチで受信バンドを周波数サーボロックを ON/OFF にできます。 単なる AFC なので、以下の使い方が良いです。


     1. LOCK OFF でチューニングします。 放送局にピッタリ同調したら、[TUNED/LOCK] LED が薄く点灯します。


     2. LOCK ON にします。 [TUNED/LOCK] LED が明るく点灯してサーボロックがかかります。


3. 端子類


   • FM アンテナ入力は [300Ω] [75Ω] 端子があります。 F 端子がないのが残念です。


   • オーディオ出力端子は固定出力のみです。


4. 受信性能＆音質


   • 感度や妨害波排除能力は良いです。


   • 音はパルスカウント検波特有のシャープな音質です。


   • 総合評価は○ です。 デザインが良く受信性能も良好なのでお奨めできます。



---

仕様など

1. ドキュメント


   • KT-80 取扱説明書


   • KT-80 Schematic


   • KT-80 Service Manual


2. 仕様



   FM チューナー部
   受信周波数範囲	76～90MHz
   実用感度 (75Ω/IHF)	0.95uV/10.3dBf
   S/N 比 50dB 感度 (75Ω/IHF)	mono : 1.65uV/15.5dBf stereo : 20uV/37.2dBf
   キャプチャーレシオ	IF Wide : 1.5dB
   実効選択度	75dB
   S/N 比 (100% 変調 1uV 入力)	mono : 83dB stereo : 80dB
   イメージ妨害比	100dB
   IF 妨害比	100dB
   AM 抑圧比	65dB
   高調波歪率	stereo 0.07% (1kHz)
   周波数特性	30Hz～15kHz +0.2dB -0.8dB
   ステレオセパレーション	48dB (1kHz)
   キャリアリーク抑圧比	65dB
   アンテナインピーダンス	75Ω不平衡型 300Ω平衡型
   総合
   電源電圧	AC100V, 50/60Hz
   定格消費電力 (電気用品取締法)	11W
   外形寸法	440(W)×78(H)×333(D)mm
   重量	4.5kg
   その他
   発売時期	1979年
   定価	37,000円




---
