TRIO KT-8000

TRIO KT-8000 が到着

2022年8月1日、鹿児島市の O さんから TRIO KT-8000 の修理依頼品が到着しました。

パルスカウント検波 の FM 専用チューナです。

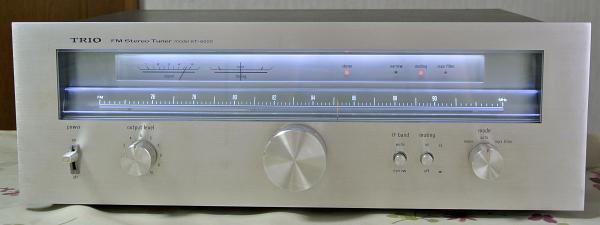

この写真は修理＆照明 LED 化です。 S メータが振れて、表示が現代的なホワイト表示になっているでしょ。

---

程度＆動作チェック

1. 依頼者のコメント


   • (電源 ON から) しばらくするとステレオランプが途切れ途切れになり、同時に音も途切れます。


   • 大事に使ってきたつもりで、購入後40数年経過しています。 ワンオーナ品です。


2. 外観


   • 製造シリアル番号は [820122] で、電源コードの製造マーキングより1978年製造品とわかりました。


   • [フロントパネル] は汚れてはいますが綺麗なほうです。 [if band] [muting] スイッチの穴にサビが出ています。


   • [ダイヤルスケールの内側] [リアパネル] [天板] [底板] は綺麗です。


3. 電源 ON してチェック


   • 電源は問題なく入り、ランプ切れはないです。


   • 電源 ON からしばらくは FM 受信でき、[stereo] ランプも点灯します。


   • 音にバリバリという雑音が入ります。 この雑音を差し引くと、パルスカウント検波らしいイイ音です。


   • 電源 ON から時間が経つと、[stereo] ランプと音が途切れ途切れになります。



---

カバーを開けてみました

1. 基板の作りは良いです。

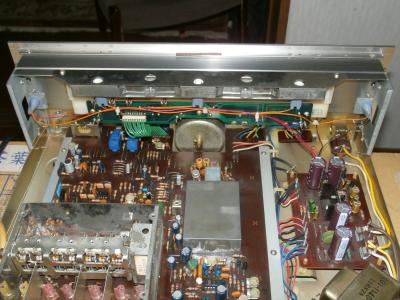

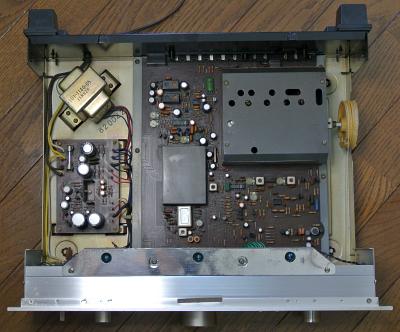

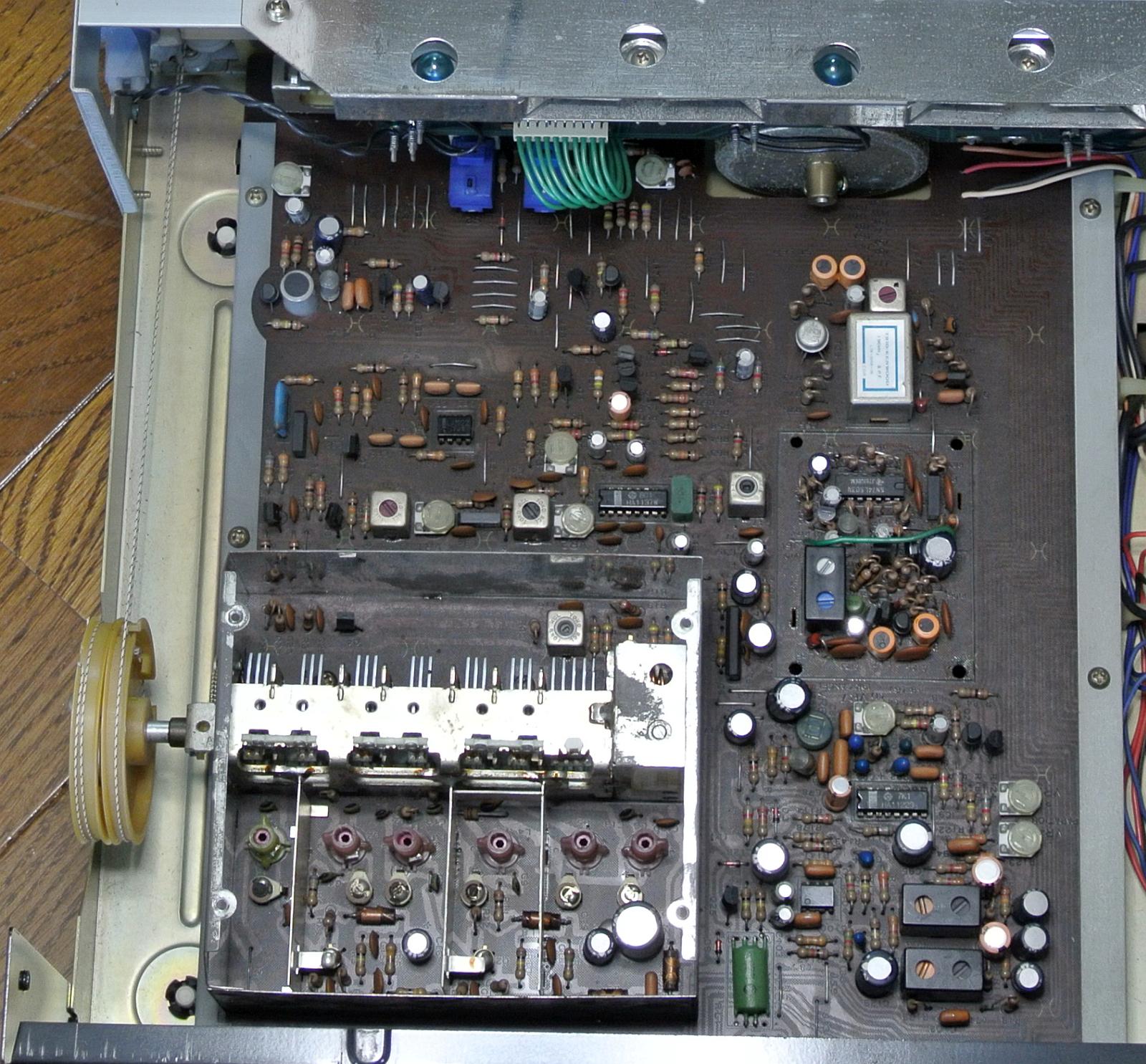

   • 左の写真はフロント側を下にして全景を撮影しました。 写真をクリックすると拡大写真を表示できます。


   • 右の写真はランプホルダの下部分が見えるようリア側から撮影した補助写真です。 写真をクリックすると拡大写真を表示できます。

     　


   • 中は綺麗です。 [フロントエンド] [パルカウント検波] の金属カバーは黒ずんでいます。


   • [フロントエンド] [チューナ基板] [電源基板] の3つで構成します。


   • 底板を外すと基板の裏側が見えるので、メンテナンスは楽です。


   • IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA1137W	FM IF System
     	HA1457	High Voltage Low Noise Preamplifier
     	HA11223	PLL FM Stereo Demodulator with Pilot Cancel
     JRC	NJM4559D	Dual Operational Amplifier
     SANYO	LA1222	FM IF Amplifier
     Signetics	MC1496	Balanced modulator/demodulator
     TOSHIBA	TA7060P	FM IF Amplifier



2. フロントエンド


   • 7連バリコン＆[Dual Gate MOS FET]×3 の凄まじい以下の構成です。 RF 同調回路は 1-2-3 です。

     (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[同調]→(a)→[Dual Gate FET]→[IFT]
     [OSC 同調]→[TR×2]→(a)


   • OSC 同調回路はトリマコンデンサだけ調整できます。 コイルは空芯なので、触らないほうが無難なのです。


   • RF 同調回路の全てで2点トラッキング調整できます。


   • AFC サーボ機能はありません。 OSC はよほど安定な作りなのでしょう。


3. IF 部


   • しっかりした以下の構成です。


     • wide/narrow 共通の前段

       (FE)→[TR]→[CF1]→[TA7060P]→(b)


     • wide 時

       (b)→[TR]→[L12]→[VR1]→[TA7060P]→(c)


     • narrow 時

       (b)→[TR]→[CF2]→[CF3]→[LA1222 (1/2)]→[CF4]→[CF5]→[LA1222 (2/2)]→(c)


     • wide/narrow 共通の後段

       (c)→[L13]→[VR2]→[HA1137W]→(DET)


   • [HA1137W] で [S メータ] [T メータ] を駆動します。


4. 検波部


   • 以下のパルスカウント検波構成です。

     (IF)→(d)→[MC1496]→[BPF (1.96MHz)]→[TA7060P]→[パルスカウント検波]→[HA1457]→(MPX)
     [2nd OSC (L16/TR)]→(d)


   • パルスカウント検波する前に IF 周波数を 1.96MHz にダウンコンバートします。


   • [パルスカウント検波] ユニットは金属ケースで厳重にシールドされています。


   • パルスカウント検波出力を [HA1457] で増幅してから MPX へ送ります。


5. MPX 部


   • PLL MPX IC の [HA11223] でステレオ分離します。


   • [HA11223] の出力は [NJM4559D] で増幅してからオーディオ出力します。


   • パイロットキャンセル回路を内蔵しています。



---

リペア

1. 電源 ON から時間が経つと、[stereo] ランプと音が途切れ途切れになる


   1. パルスカウント検波でよくある [2nd OSC コイル] [1.96MHz BPF] の不具合か？


      • 1.96MHz の IF 信号をオシロスコープで眺めると音が途切れるタイミングで波形が消えます。 これかな？


      • 2nd OSC の 8.74MHz 波形は綺麗です。 原因は2nd OSC コイルの [L16] ではない。

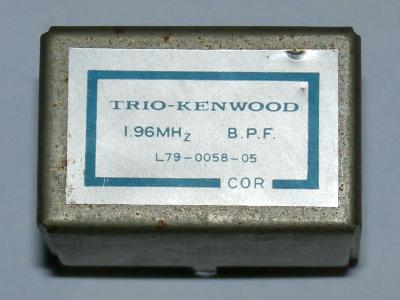

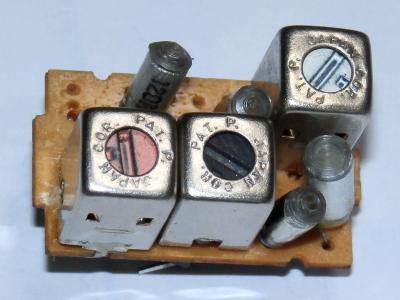

      • [1.96MHz BPF] 基板から外して分解してみましたが、腐食しやすいチタコンは使われていませんでした。 これでもない。

        　


      • 結局、パルスカウント検波回路に不具合はないと結論しました。 これより前の回路に異常がありそう。


   2. パルスカウント検波の前にある IF 増幅 IC の [HA1137W] を交換してみました。


      • 交換して FM 放送を受信すると、良好に受信できました。 原因は [HA1137W] かな？


      • 半日聴いても正常で、これで決まりと思いかけた頃、また再発しました！！！


      • そうすると、[HA1137W] の前の回路に不具合があることになります。


      • 初心に返って、FM フロントエンドから順にオシロスコープで波形観測しよう。


   3. オシロスコープで波形観測して原因を探りました。


      • [FM フロントエンド]～[L13] まで、波形はずっと正常です。 あれ～～


      • [HA1137W] の 1pin を観測すると、波形が出ていないです。 あれ～～


      • [L13] と [HA1137W] の 1pin までには IF GAIN 調整用の [VR2] しかありません。


      • まさか [VR2] の故障ではないよね？と思いつつチェックすると導通がありません。


      • [VR2] を取り外して DMM でチェックすると、3つのピンとも断線でした。


        • こんな壊れかたもあるんですね。 可変抵抗器で、初めての経験です。


        • この状態でもなんとか動作していたのは、この [VR2] がトリマコンデンサのような動きをしていたからだと思います。


   4. [VR2] を交換しました。


      • 正常に受信できるようになったのと同時に 感度が大幅アップ しました。


      • 1日ロングランしても全く正常です。 完全に直りました！！！


2. 予防交換


   • [VR2] と全く同じ抵抗値のものが [VR1] にも使われています。


     • 念のため、予防交換しました。


   • トランジスタの1本をサンプル的に取り外してチェックすると劣化がみられました。


     • 予防交換として、ほぼ全てのトランジスタを交換しました。


   • 本機はほぼ半世紀物ビンテージ品なので、電源部の電解コンデンサ交換は必須でしょう。


     • 電源部は無条件に全数交換、その他も若干交換しました。


3. 照明を LED 化

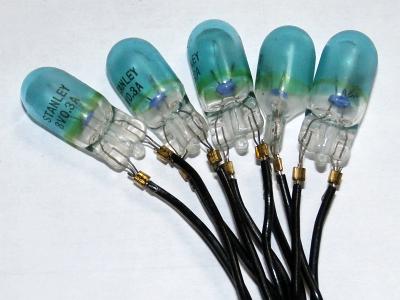

   • 左の写真は交換前のフィラメントランプです。 8V/0.3A ランプが5個ですから、実にランプだけで 12W 電力消費しています。


   • 右の写真は交換後の LED ランプです。 消費電力は全部で 1W 以下です。 11W もエコになり、しかも明るいです。

     　


   • LED ランプ駆動回路


     • LED は DC 駆動する必要があます。 自動車は DC12V ですよね。


     • 下の左の回路にて、電源基板の整流後電圧 (約-20V) から LED ランプを駆動しました。


     • 下の右の写真は、LED ランプの配線の様子です。 束線バンドで整線しています。


     　


     • マイナス電圧で駆動しているのは、こちらのほうが電流に余裕あるからです。


     • [C4] は今回の電解コンデンサ交換で [470uF]→[2200uF] に交換しているので、余裕です。


     • LED ランプを直列にするので、LED ランプ1個あたりは DC7V または DC10V くらいです。


     • LED ランプの定格 DC12V より低いですが問題なく点灯します。


   • LED 化して非常に綺麗な表示になりました！


     • 黄昏の橙色の野暮ったい表示から、純白色の現代的な表示に生まれ変わりました。





4. LED 化作業でフロントパネルをバラバラに分解したので、ついでにパネル内部を清掃しました。


   • 到着時にあった周波数ダイヤル内の汚れは、中性洗剤で水洗いして綺麗に取れました。


   • 周波数パネルはアクリルではなく、なんとガラス製でした。 最前面の透明パネルもガラス製でした。 お金がかかっています。


   • フロントパネルのスイッチ穴にあったサビもできる範囲でサビ取りしました。


   • スイッチとノブもできる範囲で汚れ取りしました。


5. 全ての修理作業が終わったので再調整に入ったら、 さよなら逆転ホームランが！


   • 調整作業では一番最後にステレオセパレーション調整をします。 ところが、[VR4] を回しても調整できないのです。


   • また、半固定抵抗器の故障か？と思い基板から取り外してチェックすると断線故障していました。


   • 実装されていたのは [VR4.7kΩ(B)] でしたが、これを [VR10kΩ(B)] と交換したら直りました。


     • 抵抗値が異なりますが、特に問題はなく、10kΩのほうが調整しやすいのです。


   • [VR4] は L ch. セパレーション調整用ですが、R ch. セパレーション調整用は [VR5] です。


     • ステレオ信号なので、片一方だけ交換はまずかろうと [VR5] も一緒に交換しました。


   • 下の写真の左は不良だった [VR4] と、一緒に交換した [VR5] です。


   • 下の写真の右は交換後の MPX 部分です。 一番手前の黒い103と書かれた半固定抵抗器が交換した [VR4] [VR5] です。

     　


6. 今回の部品交換まとめ


   • 交換した部品のリストは以下です。 オーバーホール同様の物量となっています。



     種別	部品番号	交換前		交換後		備考
     IC	IC4	HA1137W		HA1137W		IC ソケット化して交換
     IC Socket		-		16pin (丸ピン)
     TR	Q5	2SC535		2SC1023		高周波
     	Q6	2SC535		2SC1023
     	Q7	2SC535		2SC1023
     	Q8	2SA733		2SA1015		低周波
     	Q9	2SC945		2SC1815
     	Q10	2SC945		2SC1815
     	Q11	2SC945		2SC1815
     	Q12	2SC945		2SC1815
     	Q30	2SC945		2SC1815
     VR	VR1	VR1KΩ(B)		VR1KΩ(B)		[VR2] とペアで交換
     	VR2	VR1KΩ(B)		VR1KΩ(B)		完全故障
     	VR4	VR4.7KΩ(B)		VR10KΩ(B)		完全故障
     	VR5	VR4.7KΩ(B)		VR10KΩ(B)		[VR4] とペアで交換
     C	C3	1000uF/25V	電解コンデンサ	2200uF/35V	電解コンデンサ (容量大幅アップ)	電源基板
     	C4	470uF/35V		2200uF/35V
     	C5	100uF/25V		100uF/25V	オーディオ用電解コンデンサ
     	C6	100uF/25V		100uF/25V
     	C7	47uF/10V		47uF/25V
     	C8	10uF/16V		10uF/50V
     	C9	2200uF/16V		2200uF/35V	電解コンデンサ
     	C10	100uF/25V		100uF/25V	オーディオ用電解コンデンサ
     	C12	2200uF/16V		2200uF/35V	電解コンデンサ
     	C13	10uF/16V		10uF/50V	オーディオ用電解コンデンサ
     	C14	3.3uF/25V		3.3uF/50V
     	C15	10uF/16V		10uF/50V
     	C16	2.2uF/50V		2.2uF/50V
     	C46	1uF/50V		1uF/50V		チューナ基板
     	C49	10uF/16V		10uF/16V	電解コンデンサ
     	C51	1uF/50V		1uF/50V	オーディオ用電解コンデンサ
     	C54	0.33uF/50V		0.47uF/50V	積層セラミックコンデンサ
     	C61	1uF/50V		1uF/50V	オーディオ用電解コンデンサ
     R	R127	-		33kΩ (R127 にパラ付け)
     照明	-	フィラメント電球(8V/0.3A)×5個		LED ランプ×5個		照明 LED 化

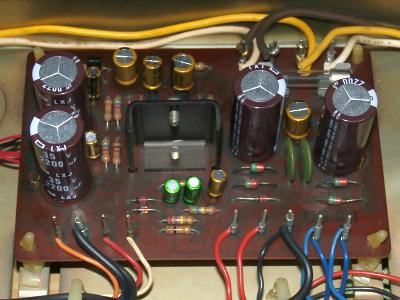

   • 下の左の写真は [電源基板] です。 電解コンデンサを全数交換しました。

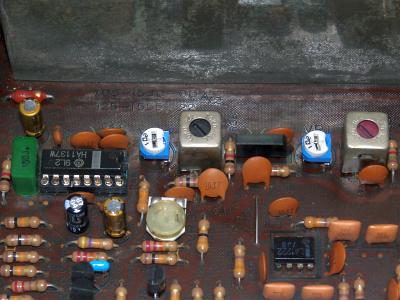

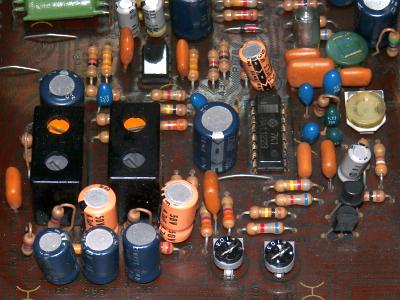

   • 下の右の写真は [チューナ基板] の IF 部の一部です。 [VR1] [VR2] [HA1137W] や電解コンデンサを交換しました。

     　

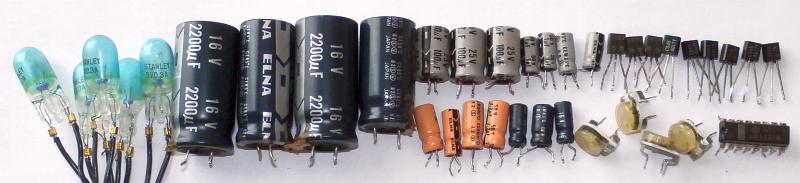

   • 交換前に基板などに実装されていた部品です。




7. バリコン軸の接触回復


   • 本機は46年物ビンテージ (2022年現在) です。 バリコン軸の接触回復は必須です。


     1. エレクトロニッククリーナ を軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。


     2. 湧き出た緑青サビを爪楊枝で丹念に落とします。


     3. [1] と [2] を何度も何度も繰り返します。


     4. 仕上げに、軸受けに コンタクトグリース を塗布して防錆処置します。


   • バリコンの状態は良かったのですが、やはり緑青サビが出て除去に結構手間がかかりましたが回復しました。



---

修理 2回目

1. 1回目の修理後しばらく正常だったのですが、また障害が出ました


   • 放送受信中にバリバリとかパチパチというノイズが入るのです。


   • この時、[STEREO] ランプは点滅しないので、1回目の修理の現象とは違います。


   • 1回目の修理は [フロントエンド]～[IF 増幅]～[パルスカウント検波] の範囲だったので、残るは [MPX] ということになります。


2. MPX を疑って調査


   • MPX 入力 (すなわち、パルスカウント検波出力) ではノイズは無く綺麗な音が出ています。


   • MPX 出力では L/R チャンネルともノイズが出ています。 STEREO/MONO に関係なくノイズが出ます。


   • こうなると、MPX IC の [HA11223] が一番怪しいです。


3. [HA11223] を交換しようと基板から取り外し


   • 基板から [HA11223] を取り外し、[16pin 丸ピン IC ソケット] を基板に取り付けました。


   • 取り外した [HA11223] のピン (足) を観察すると真っ黒な汚れ、すなわち マイグレーション が出ています。


     • 1回目の修理でも予防保守として IC を基板実装のままブラシでマイグレーションを除去していました。


     • ところが、ピンの裏側および IC の裏側は取り外さないと除去できないのです。


   • マイグレーションは言ってみれば金属性のカビのようなもので、数十年をかけて成長します。


     • マイグレーションは必ず電位差のある端子間に発生し、電位差が大きいほど成長が速いです。


     • チューナの電位差は最高でも 16V 程度なので、障害として現れるのに数十年かかるのです。 既に保証期間切れですね。


   • 金属カビなので、ピン間を [レアショート]→[電流が流れて溶解] し、これがノイズとなって聴こえます。


     • チューナなら障害はこの程度ですが、24時間365日運用するコンピュータでは大障害になります。


     • 某コンピュータメーカでは絶縁性の高い高周波ワニスを IC に塗布して予防していました。


   • 経験上 ・・・


     • KT-8000 が生産されていた頃の [日立の IC] と [三菱のトランジスタ] にマイグレーション発生が多いです。


     • 安く作ったからではなく、逆に高い銀などの素材を使った高級作りが仇になっているのかな？


4. マイグレーション除去済み [HA11223] を基板の [IC ソケット] に実装してみた


   • バリバリ・パチパチというノイズは消えて綺麗な音になりました。 12時間かけて使ってみましたが、ノイズは再発しません。


   • やはり、原因はマイグレーションと断定します。 完全に直りました！！！


5. 他に問題になりそうな日立製 IC はないかチェック


   • [HA1137W] は1回目の修理で [IC ソケット化] [交換] をしたので問題なしです。


   • [HA1457] を基板から取り外してみると、ピンが真っ黒でした。


6. [HA1457] を代替 IC で置き換えてみた


   • [HA1457] は巷の情報より障害事例が多いです。 予防保守として代替 IC で置き換えが正解と思い、実行しました。


   • [HA1457] は±25V で使えるが、ゲイン 82dB の単なる1回路オペアンプです。


   • これをもっと高性能で低雑音の2回路オペアンプに置き換えます。 使ったのは低雑音選別品の NJM4580DD です。


   • 置き換えた回路は以下です。


     • [NJM4580DD] は2回路で、1回路不要になります。


       • 殺すほうの回路をキチンと処理しないと発振などのトラブルが発生します。


       • pin1～3にある回路を殺すほうが隣 pin と接続するだけで楽です。


     • [HA1457] の 3pin～5pin には位相補償のコンデンサを接続しますが、[NJM4580DD] では不要です。





   • 実際に [NJM4580DD] に置き換えて 何の問題もなく良好に動作 しました。 音も良くなった気がします。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント



   機能	種別	調整ポイント	調整内容
   フロントエンド	L	L1 L2 L3 L4 L5 L6	RF トラッキング
   	TC	TC1 TC2 TC3 TC4 TC5 TC6
   	L	L7	OSC トラッキング L7 は空芯コイルで調整困難
   	TC	TC7
   	IFT	L11	IF
   IF	VR	VR1	IF GAIN (wide)
   		VR2	IF GAIN (wide/narrow)
   		VR3	S-Meter Max
   		VR8	Muting Level
   		VR10	???
   	IFT	L12 L13	IF
   		L14	Tuning Point(QR)
   DET	L	L16	2nd OSC (8.74MHz)
   MPX	VR	VR4	Separation (L)
   		VR5	Separation (R)
   		VR6	VCO
   		VR7	Pilot Cancell
   		VR9	[output level] ボリューム
   	LPF	FL3	LPF 19kHz (L)
   		FL4	LPF 19kHz (R)



2. テストポイント (TP)



   TP	接続先	内容	備考
   TP1	TP1～GND 間	2nd IF (1.96MHz)	[1.96MHz BPF]～[パルスカウント検波ユニット] の間にあるジャンバー線



3. 電源電圧チェッックポイント (VP)



   VP	標準値	実測値	判定
   電源基板 11pin (+B)	+13.5V	+13.3V	〇
   電源基板 13pin (-B)	-13.5V	-13.6V	〇



4. FM 受信部の調整



   手順	SSG出力	KT-8000 の設定	調整箇所	TP 及び調整値	備考
   1	CF カラーマーキングを確認する 　　fCF ＝ IF 周波数 本機は橙色の fCF ＝ 10.73MHz だった
   2	-	IF band : wide muting : off mode : auto	-	-
   3	SSG 出力をフロントエンド内 [Q4]-B に注入する				同調点調整
   4	fCF 90dB 無変調	-	L14	T メータ = センタ
   5	手順3の SSG 出力注入を解除する
   6	90MHz 90dB 無変調	指針を 90MHz に合わせる	TC7	T メータ = センタ	OSC トラッキング調整 ダイヤルに指針を合わせるのが目的
   7	78MHz 30dB 無変調	78MHz 受信	L1 L2 L3 L4 L5 L6	S メータ = 最大	RF トラッキング調整
   8	88MHz 30dB 無変調	88MHz 受信	TC1 TC2 TC3 TC4 TC5 TC6
   9	手順7～8を数回繰り返す
   10	83MHz 30dB 無変調	83MHz 受信	L11 L12 L13	S メータ = 最大	IF 調整 (wide/narrow)
   11		83MHz 受信 IF band : narrow	VR2	VR2 を中間に設定	wide IF ゲイン調整
   12			-	S メータ = 記録
   13		83MHz 受信 IF band : wide	VR1	S メータ = 手順12と同一
   14	83MHz 90dB 無変調		L16	TP1 = 1.96MHz 周波数カウンタで測定	2nd IF 調整
   15	83MHz 90dB stereo 1kHz L+R		VR6	以下の [VCO 調整手順] を参照	VCO 調整
   16			VR7	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   17			L11 L12 L13	オーディオ出力 = 高調波歪最小	IF 歪補正
   18	83MHz 90dB stereo 1kHz R		VR4	オーディオ出力 (L) = 最小	ステレオ セパレーション調整
   19	83MHz 90dB stereo 1kHz L		VR5	オーディオ出力 (R) = 最小
   20	83MHz 80dB 無変調		VR3	S メータ = 4.7	S メータ調整
   21	83MHz 16dB mono 1kHz	83MHz 受信 muting : on	VR8	MUTING = ON/OFF 閾	MUTING レベル調整



   • VCO 調整手順



     手順	備考
     1	VR6 を反時計方向に回し切る
     2	VR6 を徐々に時計方向に回し、ディスプレイの [stereo] 表示が点灯した位置を記録する
     3	VR6 を時計方向に回し切る
     4	VR6 を徐々に反時計方向に回し、ディスプレイの [stereo] 表示が点灯する位置を記録する
     5	VR6 を [手順2] と [手順4] の中間に設定する



5. 調整結果


   • FM フロントエンドでやや大きくトラッキングズレしていましたが再調整で直り、感度アップしました。


   • 調整前のステレオセパレーションはガタガタでしたが、以下のような優秀な値に調整できました。


     • ステレオ時の高調波歪率 (1kHz) は 0.08% で良好です。



     項目	IF band	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	wide	stereo	63	69	dB
     	narrow		31	30	dB
     パイロット信号キャリアリーク	wide	stereo	-66	-62	dB
     オーディオ出力レベル偏差 (1kHz)	wide	mono	0	+0.01	dB




---

使ってみました

1. デザイン


   • ともかく大きくて重いです。


   • フロントパネルは 4mm の分厚いアルミ材で高級感あります。


   • ダイヤルとメータに照明があって、ON すると浮き上がって素敵です。


   • 今回、照明を LED 化したので、更に素敵です。


   • チューニングノブは直径 46mm のアルミ材で高級感あります。


   • チューニングノブでダイヤル指針は、高級感のある動きをします。


   • 最前面の透明パネルと内部の周波数パネルがガラスでできています。 このため透明度が高く高級感バッチリです。


2. 端子類


   • アンテナ端子は [300Ω] [75Ω] のあらゆる接続に対応しています。


     • 特に F 端子がありがたいです。


   • [output] [multipath] 端子はいずれも RCA 端子です。


3. 感度や音質


   • 感度は良好です。 妨害電波排除能力も優れています。


   • 派手さのない音で、歪感がなく大人しい良い音です。


4. その他


   • 今回の個体は、ともかく手間がかかって疲れました。 これにつきます。


   • でも完全に直せて満足しています。 疲れたぁ～～



---

仕様ほか

1. ドキュメント


   • KT-8000 取扱説明書


2. 仕様





   その他

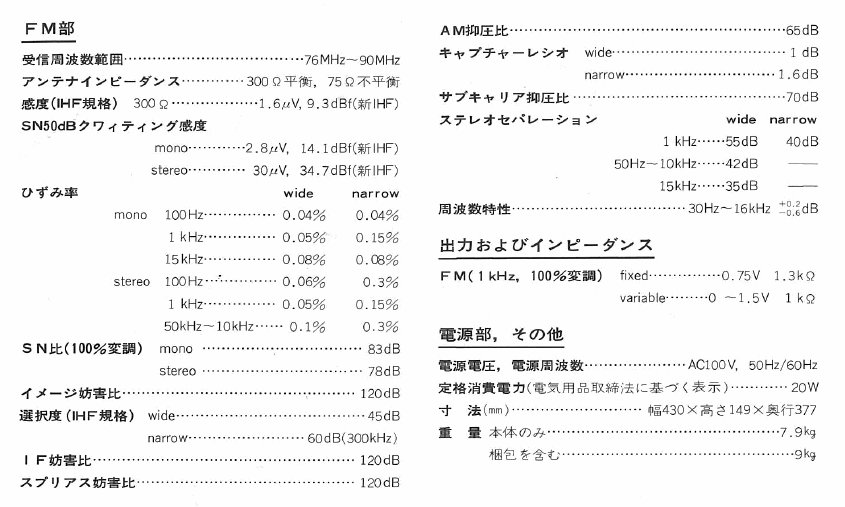

   発売時期	1977年
   定価	69,800円




---
