2015年5月28日、
DENON TU-280
を豊橋市の K さんより、研究用に寄贈いただきました。
ワンオーナー品
で、1993年に秋葉原で購入したとのことです。

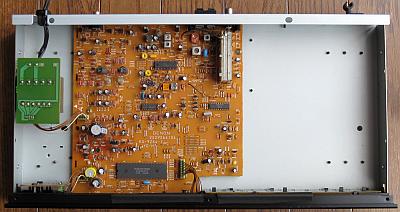

基板の作りは良いです。
写真をクリックすると基板の拡大写真を表示できます。
| メーカ | IC | 機能 |
| DENON | 2621755004 | MCU |
| JRC | 78M12A | 3-Terminal 0.5A Positive Voltage Regulator |
| SANYO | LM7000 | Direct PLL Frequency Synthesizer for Electric Tuning |
| SANYO | LA1851N | DTS Single-chip Tuner |
| TOSHIBA | TA8124P | C-QUAM AM ステレオ復調 |

| BAND | 種別 | 調整ポイント | 調整内容 |
| FM | L | フロントエンド内 RF コイル×2 |
RF |
| フロントエンド内 OSC コイル |
OSC | ||
| IFT | フロントエンド内 IFT |
IF | |
| T006 | クォードラチュア検波 (同調点) | ||
| T007 | クォードラチュア検波 (歪率) | ||
| VR | VR101 | Stereo Separation (LA1851N-12pin と接続) | |
| AM | L | T004 | RF |
| TC | TC002 | RF | |
| L | T002 | OSC | |
| IFT | T005 | IF | |
| VR | VR102 | AM 同調点検出レベル調整 (LA1851N-16pin と接続) |
| BAND | TP 名 | 接続先 | 内容 | 備考 |
| FM | TP1 TP2 |
LA1851N-4pin LA1851N-28pin |
クォードラチュア検波 NULL 電圧 | FM 受信で同調すると 0V になる |
| FM/AM | TP3 G3 |
R22 リア側 GND |
VT 電圧 | バリキャップ印加電圧 |
| AM | TP4 G4 |
LA1851N-5pin GND |
AM 復調出力 | |
| FM/AM | ワイヤジャンパ B | LA1851N-25pin | S-meter 電圧 | 受信シグナルレベル電圧 |
| ポイント | 標準値 | 実測値 | 備考 |
| IC005 (78M12A) OUT | +12V | +11.91V | チューナ/オーディオ用 |
| JV039 ジャンパ | +5V | +5.10V | ロジック用 |
| 手順 | SSG出力 | TU-280 の設定 | 調整箇所 | TP 及び調整値 | 備考 |
| 1 | - | BAND:FM AUTO/MANU:MANU |
- | - | |
| 2 | 83.0MHz 90dB 変調 : OFF |
83.0MHz 受信 | T006 | TP1~TP2 間電圧 = 0V | 同調点仮調整 |
| 3 | - | 90.0MHz 受信 | フロントエンド内 OSC コイル |
TP3~G3 間電圧 = 7.42V | (実測値) |
| 4 | 76.0MHz 受信 | - | TP3~G3 間電圧 = 1.852V | 確認のみ (実測値) | |
| 5 | 83.0MHz 30dB 変調 : OFF |
83.0MHz 受信 | フロントエンド内 RF コイル×2 |
ワイヤジャンパ B 電圧 = 最大 | RF 調整 |
| 6 | フロントエンド内 IFT |
IF 調整 | |||
| 7 | 83MHz 90dB 変調 : mono 1kHz |
T007 | オーディオ出力 = 歪率最小 | ||
| 8 | T006 | TP1~TP2 間電圧 = 0V | (同調点調整) | ||
| 9 | - | - | - | 手順7と8を数回繰り返す | クォードラチュア検波調整 |
| 10 | - | BAND:FM AUTO/MANU:AUTO |
- | - | |
| 11 | 83MHz 90dB 変調 : R/L only 1kHz |
83MHz 受信 | VR101 | L/R オーディオ出力電圧 = 最小 | セパレーション調整 |
| 手順 | SSG出力 | TU-280 の設定 | 調整箇所 | TP 及び調整値 | 備考 |
| 1 | - | BAND : AM AUTO/MANUAL : MANU |
- | - | |
| 2 | - | 1629kHz 受信 | T002 | TP3~G3 間電圧 = 7.38V | (実測値) |
| 3 | - | 522kHz 受信 | - | TP3~G3 間電圧 = 0.831V | 確認のみ (実測値) |
| 4 | 630kHz 40dB 変調 : OFF |
630kHz 受信 | T004 | ワイヤジャンパ B 電圧 = 最大 | |
| 5 | 1440kHz 40dB 変調 : OFF |
1440kHz 受信 | TC002 | ||
| 6 | - | - | - | 手順4と5を数回繰り返す | RF 調整 |
| 7 | 1080kHz 40dB 変調 : OFF |
1080MHz 受信 | T005 | ワイヤジャンパ B 電圧 = 最大 | IF 調整 |
| 項目 | L | R | 単位 |
| ステレオセパレーション | 45 | 45 | dB |
| パイロット信号キャリアリーク | -48 | -47 | dB |
| オーディオ出力レベル偏差 (MONO) | 0 | +0.1 | dB |

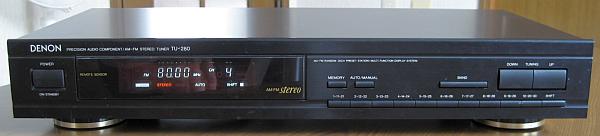

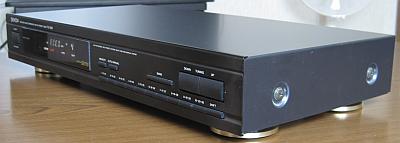

フロントパネル
リアパネルの端子は [FM COAX] [LOOP ANT] [OUTPUT] です。
右の写真は付属リモコンです。
型式は RC-126 です。
| FM 受信部 | |
| 受信周波数範囲 | 76.0~90.0MHz |
| アンテナ端子 | 75Ω (F 端子) |
| 実用感度 | 1.2uV / 75Ω (12.8dBf) |
| 周波数特性 | 20Hz~15kHz +0.5dB -2.0dB |
| S/N 比 | stereo: 74dB mono: 79dB |
| 高調波歪率 | stereo: 0.2% mono: 0.1% |
| ステレオセパレーション | 43dB (1kHz) |
| 出力 (100% 変調時) | 0.6V |
| AM 受信部 | |
| 受信周波数範囲 | 522~1629kHz AM stereo 対応 |
| アンテナ | ループアンテナ (付属) |
| 実用感度 | 18uV |
| 出力 (30% 変調時) | 0.15V |
| 総合 | |
| 電源電圧 | AC100V, 50/60Hz |
| 消費電力 | 6W |
| 外形寸法 | 434(W)×75(H)×238(D)mm |
| 重量 | 2.6kg |
| リモコン (RC-126) | |
| リモコン方式 | 赤外線パルス方式 |
| 電源 | DC3V (単4乾電池×2本) |
| 外形寸法 | 58(W)×125(H)×19.5(D)mm |
| 重量 | 70g (乾電池含む) |
| その他 | |
| 発売時期 | 1992年 |
| 定価 | 32,000円 |
