DENON TU-5.5

DENON TU-5.5 をゲット！

2016年10月9日に平塚市の K 様より研究用に DENON TU-5.5 をいただきました。 なかなか手を付けらずにいたのですが、2017年1月3日にメンテナンス完了しました。

AM stereo 対応が取柄のような安物チューナです。 定価は29,000円です。

---

程度＆動作チェック

1. 外観


   • フロントパネル上部の折り返し部にキズが多いです。 天板にもキズが多いです。


   • 表示器は液晶のため、劣化は見られません。 バックライトも良好です。


2. 入手した状態のまま電源 ON してチェックしました


   • FM は -0.1MHz の周波数ズレ (80.0MHz の放送が 79.9MHz で受信される) がありますが、ステレオで受信できます。


   • AM はステレオで良好に受信できます。



---

カバーを開けてみました

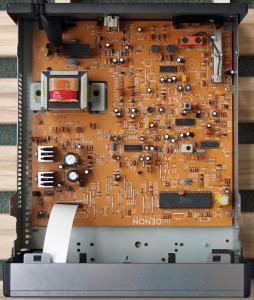

1. 基板の作りは良く、部品が綺麗に整然と並んでいます。 写真をクリックすると拡大写真を表示できます。


   • 調整箇所はメチャメチャ少ないです。 と言うか手抜きでしょう。


   • 使用 IC のロット番号より、この TU-5.5 は1997年製と判明しました。 電源ケーブルの製造マーキングは1996年でした。


   • 以下の IC を使用して合理化が図られています。



     メーカ	型式	サマリ
     DENON (HITACHI)	HD404729C74S	4-bit Single-chip Micro-computer
     SANYO	LA1265	FM/AM Tuner of Electronic Tuning Type
     	LA3410	VCO Non-Adjusting PLL FM MPX
     	LC7582E	LCD Driver
     	LM7001	Direct PLL Frequency Synthesizers
     TOSHIBA	TA2040AP	AM Stereo Demodulator



2. FM 受信部


   • FM フロントエンドはパック化されています。 3連バリキャップで詳細は不明です。 また、触り辛い位置にあるので調整は無理です。


   • FM IF 部は以下の構成です。


     (FE)→[CF]→[TR]→[CF]→[LA1265]


   • FM 検波部は [LA1265] によるクォードラチュア検波です。


   • FM MPX 部は [LA3410] による PLL MPX です。 なんと、セパレーション調整ボリュームがありません。


3. AM 受信部


   • フロントエンド、IF、検波は [LA1265] で全てを構成します。


   • AM stereo に対応しており [TA20240AP] でステレオ復調します。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェック



   チェックポイント	標準値	実測値
   IC004-OUT (7812A)	12V	11.95V
   IC003-OUT (78M05A)	5.6V	5.99V



2. FM 受信部の調整



   手順	SSG周波数	SSG出力	TU-5.5 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM MODE : AUTO	-	-
   2	83MHz	90dB 変調 : 1kHz mono	83MHz 受信	T001	TP001～TP002 間電圧 = 0V	QR 検波調整 (FM 同調点)
   3	83MHz	25dB 変調 : 1kHz mono	83MHz 受信	VR001	オーディオ出力電圧 = ON/OFF	MUTING ON/OFF ギリギリに設定



3. AM 受信部の調整



   手順	SSG周波数	SSG出力	TU-5.5 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM MODE : AUTO	-	-
   2	999kHz	40dB	999kHz 受信 変調 : 400Hz 30%	T003 コア×2 T005	オーディオ出力電圧 = 最大	AM ループアンテナを接続して調整



4. 調整結果


   • 再調整にて周波数ズレは完全に直りました。


   • セパレーション調整ができない割には FM ステレオセパレーションはまあまあの値でした。



   項目	L	R	単位
   ステレオセパレーション	43	42	dB
   パイロット信号キャリアリーク	-52	-57	dB
   オーディオ出力レベル偏差 (MONO)	0	-0.24	dB




---

使ってみました

1. デザイン


   • フロントパネルや電源ボタンがアルミ製で質感を感じます。 デザインは良いです。


   • 表示パネル表示は字が繊細でコントラストが良く好感が持てます。


2. 時刻設定のしかた


   1. [DISPLAY] ボタンを押しながら [BAND] ボタンを3秒くらい押して離す


   2. PREST/HOUR の [UP] [DOWN] ボタンで時を合わせる


   3. TUNING/MINUTE の [UP] [DOWN] ボタンで分を合わせる


   4. 最後に [MEMORY/SET] ボタンを押して完了


3. FM 受信


   • 受信範囲が 76.0～90.0MHz でワイド FM に対応しないのが残念です。


   • FM 入力端子は F 端子になっており、妨害電波が混入しにくいです。


   • 感度・音質とも普通クラスです。


4. AM 受信


   • 今では貴重な AM stereo 対応です。


   • 音質はナローでラジオクラスです。



---

仕様

FM チューナ部
受信周波数範囲	76～90MHz
実用感度	1.2uV/75Ω (12.8dBf)
アンテナ端子	F 端子/75Ω
S/N 比	stereo：75dB mono：80dB
全高調波歪率	stereo：0.4% mono：0.3%
ステレオセパレーション	45dB (1kHz)
AM チューナ部
受信周波数範囲	522～1629kHz
実用感度	18uV
総合
電源電圧	AC100V 50/60Hz
消費電力	9W
外形寸法	250(W)×96(H)×313(D) mm
重量	2.6kg
その他
発売時期	1996年
定価	29,000円

---
