SANSUI TU-α507i

SANSUI TU-α507i をゲット！

2016年8月1日、 SANSUI TU-α507i を平塚市の K さんより研究用として寄贈いただきました。 リペア＆再調整を8月16日に完了しました。

製造シリアルは 608020030 です。

---

早速、程度＆動作チェック

1. 外観


   • ハッキリ言って状態の悪いフロントパネルです。


     • タバコのヤニのようなものでくすんでおり、アルミのエッジに塗装ハゲが顕著にあり、ポツッとしたヘコミがあちこちにあります。


   • フロントパネル以外は特に大きな問題はありません。


2. 入手した状態のまま電源 ON してチェックしました


   • FL 管のディスプレイの輝度にムラがありますが、まだ使える程度です。


   • FM では周波数ズレがなく、ステレオランプも点灯します。 動作は正常です。


   • AM では問題なく受信できます。


   • ボタン操作などの動作は正常で、プリセットもできます。



---

クリーニング

1. 全体のクリーニングを行いました。 ケースの内部は綺麗でした。


2. フロントパネルのヤニは取れたのですが、クリーニングするほど塗装面が醜くなります。


   • 塗装そのものが経年変化で弱っているようで、これ以上のクリーニングを断念しました。



---

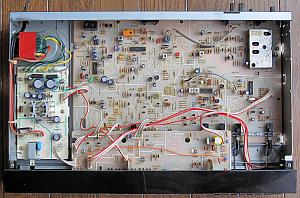

カバーを開けてみました

1. 作りはかなり良いです。 写真をクリックすると拡大写真を表示できます。


   • [チューナ基板] [MCU 基板] [スイッチ基板] [電源基板] で構成します。


     • [チューナ基板] には機能の大部分が搭載されており、調整ポイントも全てこの基板にあります。


     • [MCU 基板] には FL 表示管も搭載されています。


     • [スイッチ基板] にはフロントパネルで操作するボタンのタクトスイッチが搭載されています。


     • [チューナ基板] [MCU 基板] を表面から見るとパターンが透けて見えるガラスエポキシ風の材質でできています。


   • 底板を外すと [チューナ基板] の裏側全面が見えます。


   • 使用 IC のロット番号より、この TU-α507i は1987年製と判明しました。 電源ケーブルの製造マーキングも1987年でした。


2. 以下の IC を使用して合理化が図られています。



   メーカ	IC	機能
   MITSUBISHI	M5218	Dual Low-noise Operational Amplifier
   SANYO	LA1235	FM IF System
   	LA1245	AM Electronic Tuner
   	LA3410	VCO Non-Adjusting PLL FM MPX
   	LC7217	PLL Frequency Synthesizers for Electronic Tuning (LC7218 とほぼ同じ)
   SONY	CXP5014	CMOS 4-bit 1 Chip Microcomputer
   TOSHIBA	TA7302P	FM IF amplifier
   	TC9306	DTS Micro Controller Containing LCD driver



3. FM フロントエンドは4連バリキャップ式です。 全体が金属シールドされているので、詳細不明です。


4. FM IF 部は WIDE/NARROW 切換できます。 以下の構成です。


   • WIDE 時

     (FE)→[CF4]→ [TR(Q1)] →[CF1]→[TA7302P]→[IFT(T1)]→[LA1235]


   • NARROW 時

     (FE)→[CF4]→ [TR(Q2)]→[CF2]→[CF3]→[TR(Q3)] →[CF1]→[TA7302P]→[IFT(T1)]→[LA1235]


5. FM 検波部は [LA1235] のクォードラチュア検波です。


6. MPX 部は [LA3410] を使った PLL MPX です。


7. AM 受信部は [LA1245] で全てを構成します。 AM フロントは2連バリキャップ式です。


8. プリセットメモリのバックアップは MCU 基板に搭載された C11 8.2mF/5.5V 電気二重層コンデンサで行います。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

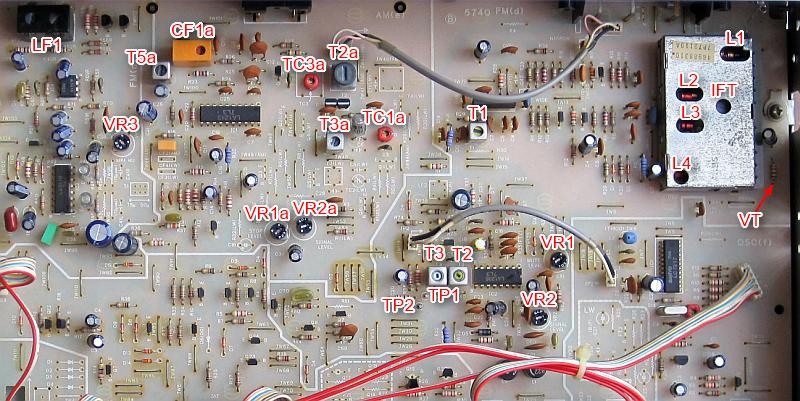

1. 調整ポイント



   FM/AM	種別	調整ポイント	調整内容
   FM	L	L1	RF
   	L	L2
   	L	L3
   	L	L4	OSC
   	IFT	IFT	IF
   	IFT	T1	IF
   	IFT	T2	QR 検波 (同調点)
   	IFT	T3
   	VR	VR1	Mute Level
   	VR	VR2	Signal Level
   	VR	VR3	Stereo Separation
   	LPF	LF1	Pilot Fileter
   AM	L	T2a	RF
   	TC	TC3a
   	L	T3a	OSC
   	TC	TC1a
   	IFT+CF	CF1a	IF
   	IFT	T5a
   	VR	VR1a	Stop Level
   	VR	VR2a	Signal Level



2. 電圧測定



   測定ポイント		標準値	実測値	備考
   JP53	+5	+5.6V	+5.66V	MCU などのデジタル用
   	+12	+14V	+15.0V	チューナ部などのアナログ用
   	H.S	+16V 程度	+16.1V	電源ミュート用



3. FM 受信部の調整


   • OSC トラッキング調整はフロントエンドの構造的に難しいので省略しました。



   手順	SSG周波数	SSG出力	TU-α507i の設定	調整箇所	TP 及び調整値	備考
   1	-	-	FM/AM : FM FM IF BAND : WIDE FM MODE : AUTO FM NOISE CANCELER : OFF	-	-
   2	83MHz	30dB 変調 : OFF	83MHz 受信	L1 L2 L3 IFT T1	VR2 電圧 = 最大	RF & IF 調整
   3		90dB 変調 : MONO 1kHz		T3	オーディオ出力 = 高調波歪最小	QR 調整
   4				T2	TP1～TP2 間電圧 = 0V
   5	手順3と4を数回繰り返す
   6	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	LF1 左コア	L ch. オーディオ出力電圧 　= 19kHz 成分最小	キャリアリーク調整 (L)
   7				LF1 右コア	R ch. オーディオ出力電圧 　= 19kHz 成分最小	キャリアリーク調整 (R)
   8		90dB Pilot 信号 : ON 変調 : STEREO 1kHz		IFT T1	オーディオ出力 = 高調波歪最小	ステレオ歪調整 コア回転は±180度以内
   9		90dB Pilot 信号 : ON 変調 : R/L ch. only 1kHz		VR3	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整
   10		22dB 変調 : MONO 400Hz		VR1	MUTING ON/OFF 切替ギリギリに設定	MUTING レベル調整
   11		50dB 変調 : OFF		VR2	S メータ = 5	S メータ調整



4. AM 受信部の調整



   手順	SSG周波数	SSG出力	TU-α507i の設定	調整箇所	TP 及び調整値	備考
   1	-	-	FM/AM : AM	-	-
   2	-	-	531kHz 受信	T3a	VT 電圧 = 1.09V (実測値)	OSC トラッキング調整
   3	-	-	1629kHz 受信	TC1a	VT 電圧 = 8.12V (実測値)
   4	手順2と3を数回繰り返す
   5	603kHz	40dB 変調 : OFF	603kHz 受信	T2a	VR2a 電圧 = 最大	RF トラッキング調整
   6	1404kHz		1404kHz 受信	TC3a
   7	手順5と6を数回繰り返す
   8	999kHz	40dB 変調 : OFF	999kHz 受信	CF1a T5a	VR2a 電圧 = 最大	IF 調整
   9		47dB 変調 : OFF		VR1a	VR1a 中点電圧 = 1.7～2.0V	ストップレベル調整
   10		70dB 変調 : OFF		VR2a	S メータ = 5	S メータ調整



5. 調整結果


   • かなり調整ズレがありました。 再調整で感度と音質が大きく向上しました。


   • ステレオセパレーションなどは以下となりました。 NARROW 時のセパレーションが悪いですが、調整ボリュームは1個しかないのでやむを得ないです。


   • ステレオ時の高調波歪率は 0.05% 以下 (1kHz) だったので良いほうです。 こういう数値が音質に貢献します。



   項目	IF BAND	L	R	単位
   ステレオセパレーション	WIDE	48	49	dB
   	NARROW	30	28	dB
   パイロット信号キャリアリーク (19kHz)	-	-86	-79	dB
   オーディオ出力レベル偏差 (MONO)	-	0	-0.07	dB




---

使ってみました

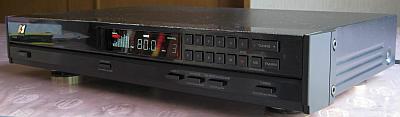

1. デザイン


   • フロントパネルの半分はピアノブラック塗装されており高級感があります。


   • デザインは TU-α707i にかなり似ています。


     • TU-α707i とサイズは違いますが、六角ボルトで留めるサイド飾板も同じです。


     • TU-α707i より高さが 18mm 低く、スリム化されています。


     • TU-α507i は TU-α707i をコストダウンした機種と思われます。


   • FL 管によるディスプレイは見やすいです。


2. リアパネルの端子


   • FM アンテナ入力端子は F 端子です。


   • AM アンテナ入力端子にはループアンテナを接続します。


   • オーディオ出力は1系統で RCA ピン端子です。


3. 操作ボタンやスイッチ


   • 各ボタンやスイッチの動作は以下となります。



     スイッチまたはボタン	動作
     POWER	電源を ON/OFF します
     FM/AM	受信バンドを FM/AM のいずれかに切り換えます
     TUNING	手動チューニング時の自動サーチ機能を ON/OFF します
     TUNING +	[TUNING : OFF] の場合、受信周波数を デクリメント/インクリメント します。 [TUNING : ON] の場合、受信可能な放送局が見つかるまで自動的に デクリメント/インクリメント します。
     TUNING -
     1～10	プリセットコールします
     M (MEMORY)	受信中の周波数をプリセットするには、M ボタンを押しながら 1～10 のいずれかのボタンを押します
     MS (MEMORY SCAN)	1→10 の方向で5秒ごとにプリセットスキャン受信します。10の次は1になります。
     FM IF BAND	FM 受信時の IF バンドを WIDE/NARROW に切り換えできます
     FM MODE	FM 受信時に、[Muting ON/Stereo Auto] [Muting OFF/Mono] を切り換えます
     FM NOISE CANCELER	FM 受信時に、電波が弱くてノイズが多い場合に ON とするとノイズ低減できます。 ただし、高域のセパレーションが悪くなります。
     LAST-2	LAST-2 スイッチを操作する前にプリセット受信していた放送を [A] とします。 LAST-2 スイッチを押し、任意の 1～10 ボタン (これを [B] とします。) を押してから E ボタンを押します。 電源 OFF → 次に電源 ON で [A] を受信します。ディスプレイに LAST-2 表示が出ます。 電源 OFF → 次に電源 ON で [B] を受信します。ディスプレイに LAST-2 表示が出ます。 電源 OFF → 次に電源 ON でこれ以降 [A] を受信します。ディスプレイの LAST-2 表示は消えます。
     E (ENTER)



4. 評価


   • 感度は良く、4連バリキャップ FM フロントエンドのおかげで妨害電波排除能力は良好です。


   • クォードラチュア検波なのに切れの良い音が出ます。 十分な良音です。


   • 性能は高級機に迫るものがあります。 お奨めできます。


   • 今回入手した TU-α507i は性能が優れているだけに、外観が悪いのが残念に思いました。



---

仕様など

1. ドキュメント


   • TU-X501 Service Manual


     • TU-α507i のサービスマニュアルは見つかりませんでしたが、TU-X501 はかなり似ているので、参考になります。


   • TU-α507i と TU-X501 の違いは以下の通りです。



     FM/AM	比較項目	TU-α507i	TU-X501
     -	外観	同じ
     FM	フロントエンド	4連バリキャップ	3連バリキャップ
     	IF 回路	FM フロントエンド～TA7302 間の回路が違う
     	上記以外	同じ
     AM	回路構成



2. 仕様は以下です。



   FM チューナ部
   受信周波数範囲	76～90MHz
   実用感度 (75Ω)	10.8dBf
   S/N 50dB 感度 (75Ω)	mono : 16dBf stereo : 36.0dBf
   実効選択度	wide : 55dB narrow : 75dB
   S/N 比	mono : 86dB stereo : 80dB
   歪率	mono : 0.05% stereo : 0.06%
   ステレオセパレーション	50dB
   イメージ妨害比	80dB
   スプリアス妨害比	100dB
   IF 妨害比	100dB
   アンテナ入力インピーダンス	75Ω不平衡
   AM チューナ部
   受信周波数範囲	531～1629kHz
   実用感度	48dB/m
   実効選択度	35dB
   S/N 比	50dB
   歪率	0.5%
   総合
   電源電圧	AC100V, 50/60Hz
   定格消費電力	9W
   外形寸法	448(W)×80(H)×292(D)mm
   重量	3.5kg
   その他
   製造時期	1987年
   定価	45,000円




---
