SANSUI TU-α517XR

SANSUI TU-α517XR がやってきた！

2008年6月14日、私のチューナーページのファンより、まだ実物を見たことのなかった SANSUI TU-α517XR を研究材料として借用しました。 リペア中に壊れても補償しないということで・・・

ファンからのコメントは以下です。

• 電源を入れて早くて数分、長くて数時間で「P-OFF」の文字がディスプレイ上に点滅し始め、一切の操作を受け付けなくなります。


• プリセットメモリーを保持できない。 （これは上記の現象とセットで発生するようです。）



---

状態チェック

• とても綺麗な逸品です。


• FM/AM 共何の問題もなく正常にステレオ受信できました。


• 操作ボタンに異常ありません。



---

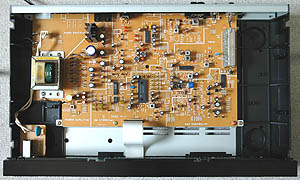

カバーを開けてみました

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


2. 底板に点検蓋を装備しており、メンテナンス性が良い作りです。


3. ケースはかなり合理化されたローコストの作りです。 シャーシのかなりの部分がプラスチックです。 天板も薄いビニコート鉄板です。


4. FM フロントエンド部は3連バリキャップ方式、トラッキング調整できないと、ローコストクラスです。


5. FM IF 部は [UP CF]→[IF amp.]→[IFT]→[CF]→LA1266 の構成で、ローコストクラスです。


6. FM 検波部は SANYO LA1266 を使ったクォードラチュア検波で、ローコストクラスです。


7. FM MPX 部は SANYO LA3410 を使った PLL MPX で、ローコストクラスです。


8. AM 部は SANYO LA1245 でフロントエンド、IF アンプ、検波など全ての機能を担当します。 2連バリキャップ方式で同調回路はトラッキング調整できる構成です。


9. AM MPX 部には MOTROLA MC13022P を使っています。


10. 以上のチェック結果より、定価の45,000円はかなり高い設定と思います。 実売ではかなり値引きしたのはないかと思われます。


11. 使用 IC のロット番号より1993年製と判明しました。 電源ケーブルの製造マーキングも1993年でした。



---

リペア

• コメントの不具合は、いずれも再現しないので調整だけをやりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 部の調整



   手順	SSG周波数	SSG出力	TU-α517XR の設定	調整箇所	TP 及び調整値	備考
   1	-	-	FM/AM : FM TUNING MODE : OFF	-	-
   2	-	-	90.0MHz 受信	OSC コイル	VT 電圧 = 7.2V	VT high
   3	-	-	76.0MHz 受信	-	VT 電圧 = 1.8V	VT low 確認のみ
   4	83MHz	Pilot 信号 : OFF 変調 : OFF 出力 : 30dB	83MHz 受信	RF コイル ×2	dVR1 1pin 電圧 = 最大	RF 調整
   5	83MHz	Pilot 信号 : OFF 変調 : OFF 出力 : 30dB	83MHz 受信	IFT dT3	dVR1 1pin 電圧 = 最大	IF 調整
   6	83MHz	Pilot 信号 : OFF 変調 : 1kHz 100% 出力 : 90dB	83MHz 受信	dT1	dR14 両端電圧 = 0V	±20mV なら良い
   7	83MHz	Pilot 信号 : OFF 変調 : 1kHz 100% 出力 : 90dB	83MHz 受信	dT2	オーディオ出力 = 歪最小	2次高調波を最小にする
   8	-	-	-	-	手順6と7を数回繰り返す	クォードラチュア検波調整
   9	-	-	TUNING MODE : AUTO	-	-
   10	83MHz	Pilot 信号 : ON 変調 : L ch. only, 1kHz 100% 出力 : 90dB	83MHz 受信	dVR2	オーディオ出力 = R ch. へのモレ音最小
   11	83MHz	Pilot 信号 : ON 変調 : R ch. only, 1kHz 100% 出力 : 90dB	83MHz 受信	dVR2	オーディオ出力 = L ch. へのモレ音最小
   12	-	-	-	-	手順10と11を数回繰り返して 左右のモレ音を同一にする	セパレーション調整



2. AM 部の調整


   • AM ループアンテナを接続して調整します。



     手順	SSG周波数	SSG出力	TU-α517XR の設定	調整箇所	TP 及び調整値	備考
     1	-	-	FM/AM : AM AM IF BAND : WIDE TUNING MODE : OFF	-	-
     2	-	-	531kHz 受信	eT1	TP2 電圧 = 1.0V	VT low
     3	-	-	1629kHz 受信	eTC1	TP2 電圧 = 7.8V	VT high
     4	-	-	-	-	手順2と3を数回繰り返す	VT トラッキング調整
     5	603kHz	変調 : OFF 出力 : 30dB	603kHz 受信	eT2	eVR1 1pin 電圧 = 最大
     6	1395kHz	変調 : OFF 出力 : 30dB	1395kHz 受信	eTC2	eVR1 1pin 電圧 = 最大
     7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整



3. 再調整結果


   • 再調整後は明らかに感度と音質が向上しました。


   • クォードラチュア検波部がマージン限界までズレていました。 これを正常値に再調整しました。


   • FM ステレオセパレーションは再調整で 左チャンネル 55dB, 右チャンネル 52dB 取れました。


   • FM ステレオパイロット信号のキャリアリークは調整できないのですが、それでも -77dB 取れました。 十分です。



---

使ってみました

• ローコストの筐体ですが、フロントパネルはちゃんとしたヘアラインアルミで、このため質感は良いです。 ボタンは全てプラスチックですが・・・


• シグナルレベル表示が変わっていて、縦方向に表示が振れます。


• 脚は立派そうに見えますが、実はプラスチックシャーシにはめ込まれているだけで、かなり安物の作りです。 スタビライザー効果なんて全然ありません。


• 放送局のプリセットメモリは FM/AM ランダムに30局分あり、十分です。


• 操作はシンプルで割と使いやすいです。


• FM アンテナ入力は F 端子なので外来ノイズに強いです。 3連バリキャップなので、室内アンテナでは厳しいと思います。


• FM はローコスト構成にも関わらず、音は良いです。 不思議です。 ちゃんとしたアンテナを接続して使えば十分満足できると思います。


• AM の感度は良く、ステレオの音も良いです。 AM ステレオチューナーとしてマトモです。



---

レベルメータ

• FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 1～6 とあるのはレベル表示、×が消灯、○は点灯です。


• これを見ると、S/N 良く受信するためには、フルレベルの必要があるようです。



  アンテナ入力 (dB)	1	2	3	4	5	6
  ～15	×	×	×	×	×	×
  16～18	○	×	×	×	×	×
  19～21	○	○	×	×	×	×
  22～25	○	○	○	×	×	×
  26～32	○	○	○	○	×	×
  33～36	○	○	○	○	○	×
  37～	○	○	○	○	○	○




---

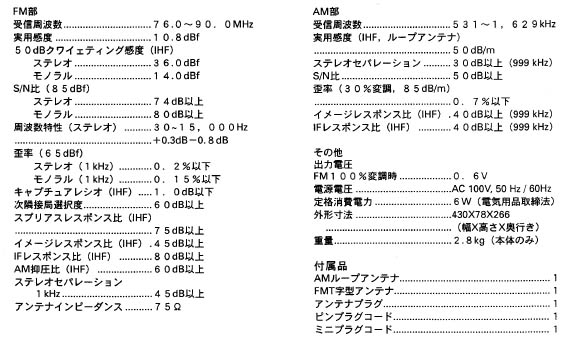

仕様

• 取扱説明書 より仕様部分を抜粋しました。





  その他
  発売時期	1994年
  定価	45,000円




---
