YAMAHA TX-500

YAMAHA TX-500 をゲット！

2012年1月8日、私のチューナページのファンの T さんから YAMAHA TX-500 の寄贈を受けました。

寄贈者のコメントは以下です。

• 電源ケーブル（メガネ）、AM ループアンテナが付属します。


• 小傷が結構あります。


• 動作は特に問題無いようです。



---

状況チェック

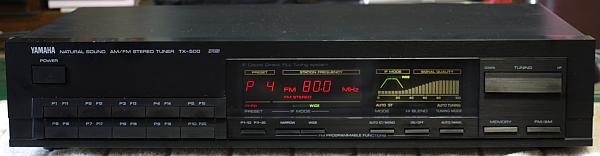

1. 外観


   • 天板に多少キズがある程度で、全体に綺麗です。


   • 真正面から見たフロントパネルは無キズに近いですが、天板への折り返し部分にポツポツとキズが目立ちます。


   • 表示器と操作ボタンは良好です。


2. FM 受信


   • 特に問題なく受信できます。


   • 同調点ズレはなくステレオ受信できます。


3. AM 受信


   • 特に問題なく受信できます。



---

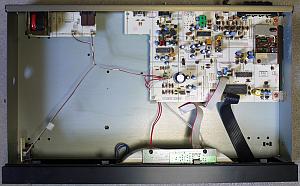

カバーを開けてみました

1. 基板の作りは良いです。 電源トランスはかなり小さいです。 写真をクリックすると拡大写真を表示できます。


2. FM フロントエンドは4連バリキャップ方式です。 ALPS 製で汎用パック化されているので詳細不明です。 OSC コイルはロウで固定化されているので、調整困難です。


3. FM IF 部は以下の構成です。


   • WIDE 時


     [CF101]→[TR×2]→[CF104]→[LA1266]


   • NARROW 時


     [CF101]→[TR×2]→ [CF102]→[TR]→[CF103]→[TR] →[CF104]→[LA1266]


4. FM 検波は SANYO LA1266 のクォードラチュア検波部です。


5. FM MPX 部は SANYO LA3401 を使った PLL MPX です。 セパレーション調整ボリュームは1個で左右共通です。


6. AM 受信部は SANYO LA1266 で全てを行っています。 2連バリキャップのフロントエンド構成でごく普通です。


7. PLL 制御は SANYO LM7000N で行っています。


8. MCU は YAMAHA XB762AD です。


9. メモリバックアップは基板の最前面の右にあるゴールドキャパシタ 4.7F 5.5V です。


10. 使っている部品のロット番号より、本機は1987年製造品と判りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 受信部の調整



   手順	SSG周波数	SSG出力	TX-500 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM IF MODE : WIDE MODE : AUTO ST HIGH BLEND : OFF TUNING MODE : MAN'L	-	-
   2	-	-	90MHz 受信	フロントエンド OSC コイル	フロントエンド 5pin 電圧 = 7.6V	VT high
   3	-	-	76MHz 受信	-	フロントエンド 5pin 電圧 = 1.8V	VT low 確認のみ
   4	83MHz	変調 : OFF 出力 : 30dB	83MHz 受信	フロントエンド RF コイル×3 IFT	S メータ = 最大	RF, IF 調整
   5	83MHz	変調 : 1kHz 100% 出力 : 90dB	83MHz 受信	T101 リア側コア	オーディオ出力 = 高調波歪最小
   6	83MHz	変調 : 1kHz 100% 出力 : 90dB	83MHz 受信	T101 フロント側コア	LA1266 フロント側にある15kΩ両端電圧 = 0V
   7	-	-	-	-	手順5と6を数回繰り返す	QR 検波調整
   8	83MHz	変調 : R/L only, 1kHz 100% 出力 : 90dB	83MHz 受信	VR101	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整



2. AM 受信部の調整

   　

   手順	SSG周波数	SSG出力	TX-500 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM TUNING MODE : MAN'L	-	-
   2	-	-	1611kHz 受信	OSC コア	フロントエンド 5pin 電圧 = 7.8V	VT high
   3	-	-	531kHz 受信	-	フロントエンド 5pin 電圧 = 1.8V	VT low 確認のみ
   4	999kHz	変調 : OFF 出力 : 40dB	999kHz 受信	ANT コア T102	S メータ = 最大	RF, IF 調整 ループアンテナを接続した 状態で行うこと



3. 再調整結果


   • FM ステレオセパレーションとキャリアリークは以下となりました。 良好な数値です。



   項目	IF MODE	L	R	単位
   ステレオセパレーション	WIDE	57	58	dB
   ステレオセパレーション	NARROW	28	28	dB
   パイロット信号キャリアリーク	-	-46	-45	dB
   オーディオ出力レベル偏差 (MONO)	-	0	-0.01	dB




---

使ってみました

1. デザイン


   • TX-900 ジュニアのような YAMAHA らしい優れたデザインです。


   • 表示器はバックライト付き液晶表示です。 バックライトはフィラメント麦球×2個です。


   • 赤色と緑色の2トーンカラーで繊細感のある表示です。 とても良いです。


2. 操作性


   • 一般的な操作は直感で判ります。


   • ステーションメモリ


     • 2シフトでき、シフト毎に10個のメモリがあるので、全部で20個です。


     • [IF MODE] [MODE] [HI BLEND] [TUNING MODE] の状態も記憶できます。 あんまり考えてないようです。 [TUNING MODE] の状態を記憶して何の意味があるのでしょうね？


3. 受信性能


   • FM の感度と妨害波排除能力は良好です。 音質はソフト傾向です。


   • AM の感度は良いです。 音質は帯域が狭い普通の音です。


4. 総合評価


   • 表示系の華やかさが良いです。


   • Hi-Fi 用途としての最低限の受信性能は確保されており、音質も並以上です。



---

仕様その他

1. 取扱説明書


2. 仕様は以下です。



   FM 部
   受信周波数	76.0～90.0MHz
   実用感度 (mono, 30dB S/N, 75Ω)	0.8uV (9.3dBf)
   S/N 50dB 感度 (75Ω)	mono：1.55uV (15.1dBf) stereo：21uV (37.7dBf)
   イメージ妨害比 (84MHz)	60dB
   IF 妨害比 (84MHz)	100dB
   スプリアス妨害比 (84MHz)	80dB
   AM 抑圧比	55dB
   実効選択度	85dB
   キャプチャーレシオ	1.5dB
   S/N 比	mono：82dB stereo：76dB
   全高調波歪率 (1kHz)	mono：0.05% stereo：0.07%
   ステレオセパレーション (1kHz)	52dB
   周波数特性	30～13,000Hz ±0.5dB
   AM 部
   受信周波数	531～1611kHz
   実用感度	250uV/m
   選択度	32dB
   S/N 比	50dB
   イメージ妨害比	40dB
   スプリアス妨害比	50dB
   全高調波歪率	0.3%
   オーディオ部
   出力レベル/インピーダンス	FM (100% 変調, 1kHz)：900mV/3.3kΩ AM (30% 変調, 1kHz)：150mV/3.3kΩ
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力	10W
   外形寸法	435(W)×92.5(H)×282.5(D)mm
   重量	3.1kg
   その他
   発売時期	1987年
   定価	34,800円




---
