DENON UTU-F88

DENON UTU-F88 をゲット！

2012年7月31日、DENON UTU-F88 の中古が税込1,000円でした。

AM stereo 対応が取柄のような安物チューナです。 定価は不明ですが・・・

---

程度＆動作チェック

1. 外観


   • 全体的に汚れやキズはありますが、ガッカリする程ではなく、なんとか許容範囲です。


   • FL 表示は痩せていますが、まだなんとか見えます。 このチューナーは時計＆タイマー機能があって常に表示しながら使うので、FL 表示が一番劣化しやすいのです。


2. 入手した状態のまま電源 ON してチェックしました


   • FM の周波数ズレもなくステレオで良好に受信できます。


   • AM もステレオで良好に受信できます。



---

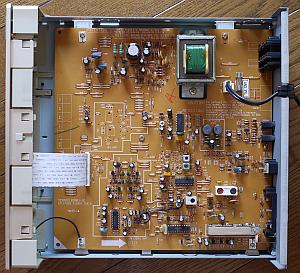

カバーを開けてみました

1. 基板の作りは良く、部品が綺麗に整然と並んでいます。 写真をクリックすると拡大写真を表示できます。


2. IC を使用して合理化が図られています。


   • SANYO LA1267 ・・・ FM/AM Tuner of Electronic Tuning Type
   • SANYO LA3410 ・・・ VCO Non-Adjusting PLL FM MPX
   • SANYO LM7000 ・・・ Direct PLL Frequency Synthesizers
   • TOSHIBA TA2040AP ・・・ AM Stereo Demodulator


3. FM フロントエンドはパック化されています。 3連バリキャップで詳細は不明です。


4. FM IF 部は以下の構成です。


   (FE)→[CF]→[TR]→[CF]→[LA1267]


5. FM 検波部は [LA1267] によるクォードラチュア検波です。


6. FM MPX 部は [LA3410] による PLL MPX です。


7. AM フロントエンド部と IF 部は [LA1267] で全てを構成します。


8. 使用 IC のロット番号より、この UTU-F88 は1997年製と判明しました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェック



   チェックポイント	標準値	実測値
   IC004-OUT (7812A)	12V	12.01V
   IC003-OUT (78M05A)	5.6V	5.66V



2. FM 受信部の調整



   手順	SSG周波数	SSG出力	UTU-F88 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM MONO/STEREO : AUTO	-	-
   2	83MHz	90dB 変調 : 1kHz mono	83MHz 受信	T102	オーディオ出力 = 高調波歪最小
   3	83MHz	90dB 変調 : 1kHz mono	83MHz 受信	T101	TP001～TP002 間電圧 = 0V	(FM 同調点調整)
   4	-	-	-	-	手順2と3を数回繰り返す	クォードラチュア検波調整
   5	83MHz	90dB Pilot 信号 : ON 変調 : R/L ch. only 1kHz	83MHz 受信	VR102	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整
   6	83MHz	25dB 変調 : 1kHz mono	83MHz 受信	VR101	オーディオ出力電圧 = MUTING ON/OFF	MUTING ON/OFF ギリギリに設定



3. AM 受信部の調整



   手順	SSG周波数	SSG出力	UTU-F88 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM MONO/STEREO : AUTO	-	-
   2	999kHz	40dB	999kHz 受信	T104 黒コア T103	R123 (10kΩ) リア側電圧 = 最大	AM ループアンテナを接続して調整



4. 調整結果


   • FM ステレオセパレーションとキャリアリークは以下となりました。 どちらも、なかなか優秀です。



   項目	L	R	単位
   ステレオセパレーション	52	51	dB
   パイロット信号キャリアリーク	-65	-61	dB
   オーディオ出力レベル偏差 (MONO)	0	-0.02	dB




---

使ってみました

1. デザイン


   • シャンパンゴールドが眩しいデザインです。 フロントパネルはアルミ材でできており、質感も少し感じます。


   • タイマー機能が常に ON なので、FL 表示がすぐに痩せてしまいます。 もっと良い FL 管を使うべきです。


2. FM 受信


   • ワイドバンド対応となっており、受信範囲は 76.0～108.0MHz です。 周波数ステップは 76.0～90.0MHz が 100kHz、90.0～108.0MHz が 50kHz です。


   • 感度・音質とも普通クラスです。


3. AM 受信


   • 今では貴重な AM stereo 対応です。


   • 感度は悪いです。 音質はナローでラジオクラスです。


4. その他

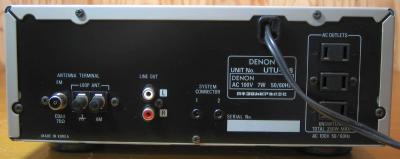

   • FM 入力端子は F 端子になっており、妨害電波が混入しにくいです。


   • プリセットの呼び出しにはリモコンが必要です。



---

仕様

1. 1994年発売とチューナとしては比較的近年の製品ですが、巷には情報がほとんどありません。 それくらい注目されなかった機種だったようです。

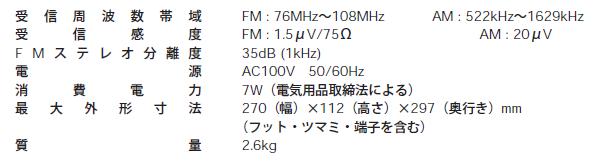

2. 仕様は以下です。 これくらいしか情報がありません。





   その他
   発売時期	1994年
   定価	(不明)




---
