YMAHA CT-R1

YMAHA CT-R1 が到着

2022年8月2日、広島市の Y さんから YMAHA CT-R1 の修理＆再調整依頼品が到着しました。

今回は修理不能となったのですが、調整手順書などを作成したので、公開します。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 受信はできますが周波数ずれと感度低下がみられます。


   • 照明ランプは切れておりませんが、LED 化をお願いしたいと思います。


   • もし、予防交換しておいた方がよい部品などがございましたら、交換をお願いしたいと思います。


   • AM は確認しておりませんが、不具合があるようでしたら修理＆調整をお願いいたします。


2. 外観


   • 製造シリアル番号は [12855] です。

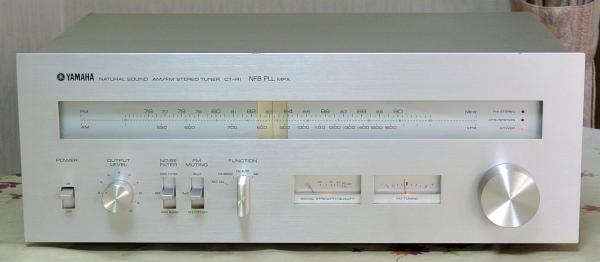

   • [フロントパネル] の最上部にごく小さいアタリが2箇所ありますが、これ以外にキズやスレはほぼ無く綺麗です。


   • [フロントパネル] にあるノブやレバーはアルミ材で、サビが無く綺麗です。


   • [リアパネル] に汚れとスレがあります。 端子類には少しサビがあります。


   • [天板] [底板] [脚] はまあまあ綺麗です。


3. 電源 ON してチェック


   • 電源は問題なく入りました。 ランプ切れはないです。


   • FM 受信


     • 大きく感度低下しており、S メータが振れず、MUTING OFF でかろうじて受信できる程度です。


     • 当然、[STEREO] ランプも点灯しません。


     • 周波数ズレがあり、80.0MHz の放送が 80.26MHz 辺りで受信します。


   • AM 受信


     • 感度低下は感じるものの、S メータが振れ受信できました。



---

カバーを開けてみました

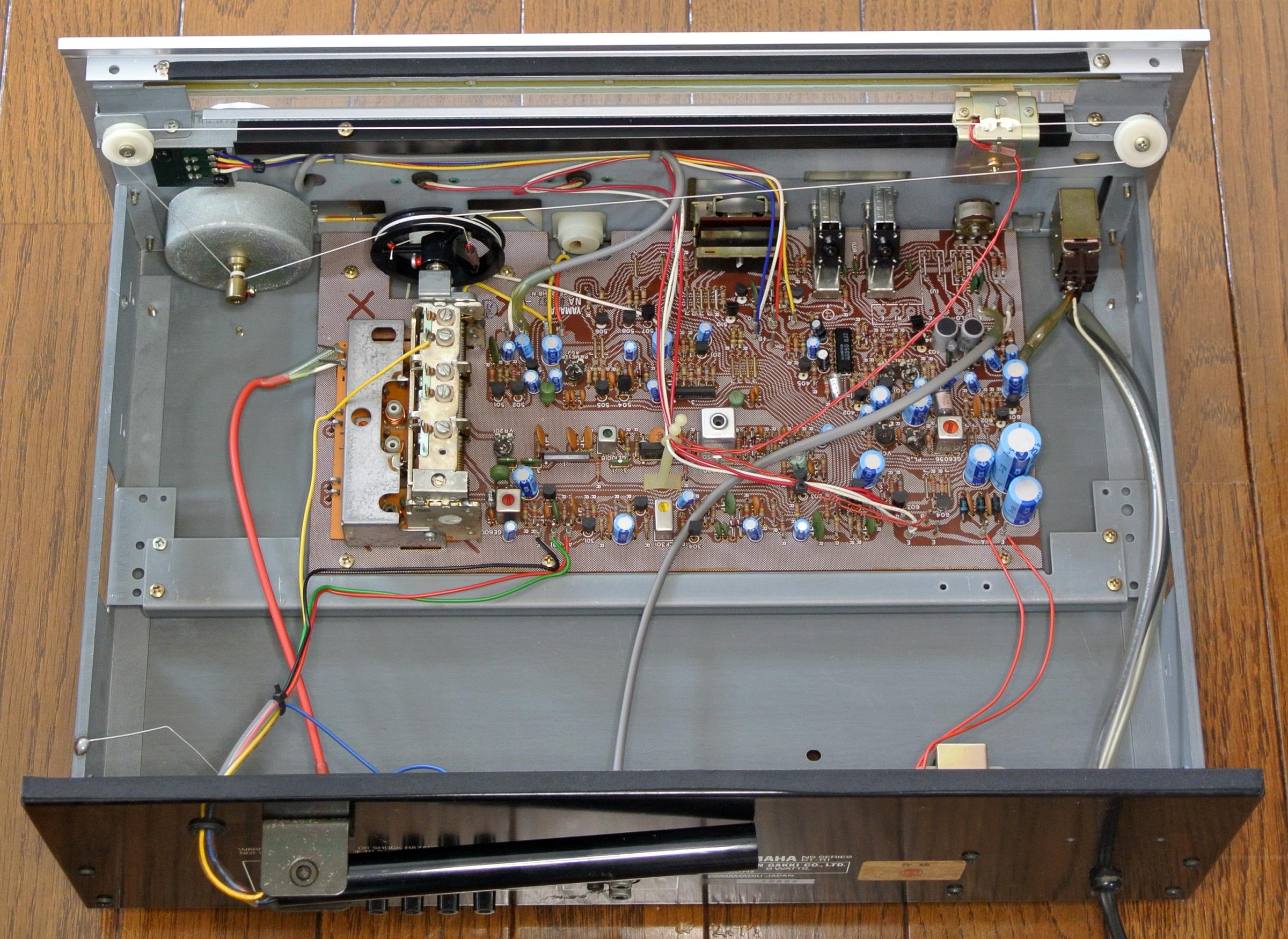

1. 基板の作りは普通です。 写真をクリックすると拡大写真を表示できます。


   • 大きな筐体なのに基板は小さいです。 ペアになるアンプのサイズに合わせたから？


   • 底板だけを外せるので、メンテナンスが楽です。


   • IC を使用して合理化が図られています。



     メーカ	IC	機能
     NEC	uPC577H	FM IF Amplifier
     SANYO	LA3350	PLL Mutiplex Stereo Demodulator
     TOSHIBA	TA7136P	Pre-Amplifier for Dual Power Supply



   • 使用 IC のロット番号より、本機は [1976年製造] とわかりました。


2. フロントエンド


   • 4連バリコン式です。 シールドカバーでしっかり覆われているので構成がわかりません。


   • 全ての同調回路でトラッキング調整が可能です。 L1 は空芯コイルなので、やや調整しにくいです。


3. IF 部


   • WIDE/NARROW 切換がありません。 以下の構成です。

     (FE)→[VR201]→[CF]→[CF]→[uPC577H]→[CF]→[T2 (IFT)]→[uPC577H]→[T3 (IFT)]


4. 検波部


   • [T3 (IFT)] を使ったレシオ検波です。 高音質が期待できます。


   • レシオ検波出力で T メータを駆動します。


   • レシオ検波出力のホワイトノイズレベルで S メータを駆動します。


   • レシオ検波出力を使ってフロントエンド OSC へサーボロック (AFC) します。


5. MPX 部


   • [LA3350] で構成した PLL MPX です。


6. AM 部


   • 以下のディスクリート構成です。

     (バーアンテナ)→[TR]→(b)→[Mixer (TR)]→[CF301]→[TR]→(検波)
     [OSC (TR)]→(b)



---

リペア

1. FM 受信で大きく感度低下しており、S メータが振れない


   • SSG で 60dB の電波を入れると S メータが1/3くらい振れ、[STEREO] ランプも点灯します。


     • 40dB の電波では受信不安定になり S メータはほとんど振れません。


     • 検波までのトータルゲインが下がっているようです。


   • FM フロントエンドのトラッキング調整をしてみました。


     • 少しは感度アップしたのですが、トータルゲインはたいして変わりませんでした。


   • IF 増幅 IC の [uPC577H] を交換してみました。


     • トータルゲインに変化ありませんでした。


   • 要因が [FM フロントエンド] [IF 部以降] のいずれかを切り分けました。


     • [FM フロントエンド] を切り離して IF 入力に SSG から 10.7MHz を入れてみました。


     • S メータが元気よく振れ、[STEREO] ランプも点灯します。 原因は [FM フロントエンド] です。


2. 原因が [FM フロントエンド] と判明したが ・・・


   • [FM フロントエンド] はチューナ基板の上にユニットとして半田付けされており、これを外す必要があります。 二階建て構造


   • [FM フロントエンド] をチューナ基板から取り外すには糸掛け機構を分解する必要があります。


   • [FM フロントエンド] を外しても、厳重にカバーされているシールドケースの半田付けを外す必要があります。


   • 以上の作業はものすごく大変です。 しかも FET 等の部品も交換する必要があります。


3. 事実上 修理不能 と修理を諦めました


   • フロントエンド修理は時間をかけてやっても、費用とリスクを考えると現実的ではありません。


   • もう1台（外観はどうでもよい）動作する CT-R1 を見つけてきて、2コ1 するのが現実的です。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント

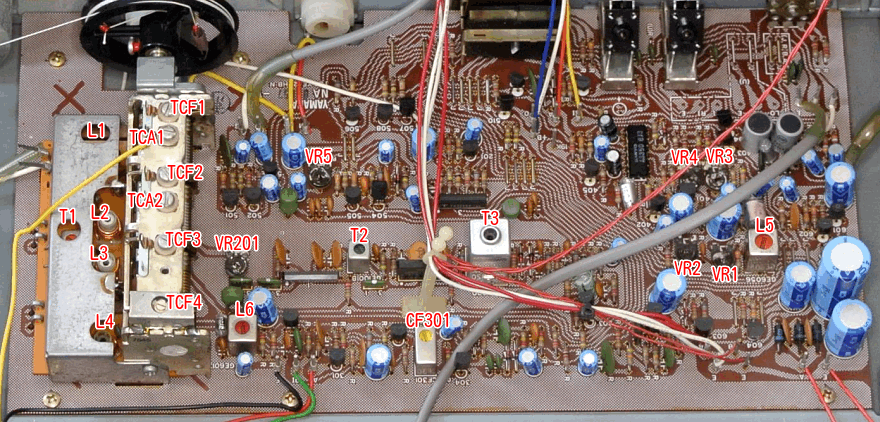

   • [T3 (B)] のコアは基板裏側にあります。






   FM/AM	機能	種別	調整ポイント	調整内容
   FM	フロントエンド	L	L1 L2 L3	RF トラッキング
   		TC	TCF1 TCF2 TCF3
   		L	L4	OSC トラッキング
   		TC	TCF4
   		IFT	T1	IF
   	IF	IFT	T2	IF 歪補正
   		VR	VR201
   	DET	IFT	T3 (T)	同調点 (NULL)
   			T3 (B)	検波歪調整
   		VR	VR5	S メータ
   	MPX	L	L5	パイロットキャンセラ
   		VR	VR1
   			VR2	VCO
   			VR3	セパレーションバランス
   			VR4	セパレーション
   AM	フロントエンド	L	バーアンテナ	RF トラッキング
   		TC	TCA1
   		L	L6	OSC トラッキング
   		TC	TCA2
   	IF	IFT	CF301	IF 増幅



2. 電圧チェックポイント (VP)

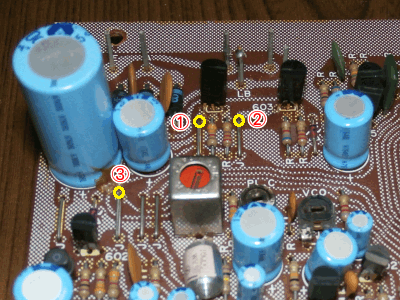

   • 基板の左上の右の写真の①～③で示したジャンパ線で測定します。



   VP	標準値	実測値	判定
   ①	+13V	(未測定)	-
   ②	+13V	(未測定)	-
   ③	-12V	(未測定)	-



3. FM 受信部の調整



   手順	SSG出力	CT-R1 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNTION : AUTO MUTING : OFF	-	-
   2	83MHz 40dB 無変調	83MHz 付近の S メータ最大位置に 指針を合わせる	T3 (T)	T メータ = センタ	同調点(仮)調整
   3	76MHz 90dB mono 1kHz	指針を 76MHz に 合わせる	L4		OSC トラッキング調整 ダイヤルと指針を合わせる のが目的
   4	90MHz 90dB mono 1kHz	指針を 90MHz に 合わせる	TCF4
   5	手順3と4を数回繰り返す
   6	76MHz 40dB mono 1kHz	76MHz 受信	L1 L2 L3	S メータ = 最大	RF トラッキング調整
   7	90MHz 40dB mono 1kHz	90MHz 受信	TCF1 TCF2 TCF3
   8	手順6と7を数回繰り返す
   9	83MHz 40dB mono 1kHz	83MHz 受信	T1 T2	S メータ = 最大	IF 調整
   10	83MHz 90dB mono 1kHz		T3 (B)	オーディオ出力 = 高調波歪最小	検波調整
   11			T3 (T)	T メータ = センタ
   12	手順10と11を数回繰り返す
   13	83MHz 60dB 無変調	83MHz 受信	VR5	S メータ = 75	S メータ調整
   14	83MHz 90dB stereo 1kHz L+R		VR2	以下の [VCO 調整手順] を参照	VCO 調整
   15			T1 T2 VR201	オーディオ出力 = 高調波歪最小	IF 歪補正
   16			L5 VR1	オーディオ出力 = 19kHz 成分最小	パイロットキャンセラ調整
   17			VR3	オーディオ出力 L = R	L/R バランス調整
   18	83MHz 90dB stereo 1kHz R/L		VR4	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整



   • VCO 調整手順



     手順	備考
     1	VR2 を反時計方向に回し切る
     2	VR2 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	VR2 を時計方向に回し切る
     4	VR2 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	VR2 を [手順2] と [手順4] の中間に設定する



4. AM 受信部の調整



   手順	SSG出力	CT-R1 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNCTION : AM	-	-
   2	600kHz 60dB 無変調	600kHz 受信	L6	S メータ = 最大	OSC トラッキング調整 ダイヤルと指針を合わせる のが目的
   3	1400kHz 60dB 無変調	1400kHz 受信	TCA2
   4	手順2と3を数回繰り返す
   5	600kHz 40dB 無変調	600kHz 受信	バーアンテナ	S メータ = 最大	RF トラッキング調整
   6	1400kHz 40dB 無変調	1400kHz 受信	TCA1
   7	手順5と6を数回繰り返す
   8	1000kHz 40dB 無変調	1000kHz 受信	CF301	S メータ = 最大	IF 調整



5. 調整結果


   • 今回は修理できなかったので、結果レポートはありません。



---

使ってみました

1. デザイン


   • 全体がシルバー調で精密さを感じる YAMAHA 独特のスタイルです。


   • ダイヤルスケールの照明が無く、ダイヤル指針だけ照明されています。


   • フロントパネルはかなり分厚いアルミ材のヘアライン仕上げで良好です。


   • チューニングノブは直径 45mm の無垢アルミ材で高級感あります。


   • ダイヤル指針の動きは、重過ぎず軽過ぎず、ちょうど良いです。


2. 機能関連


   • [OUTPUT LEVEL] ノブでオーディオ出力のレベルを可変できます。


   • [FUCTION] スイッチで全ての受信モードを設定するのですが、よく考えれており、これ1個で必要な切換ができます。


3. 端子類


   • FM アンテナ入力は [300Ω] [75Ω] に対応しています。


   • [75Ω] は同軸剥き出し線のみの対応なので使い辛いです。


   • オーディオ出力端子は可変出力のみです。


4. 受信性能＆音質


   • 修理できなかったので、レポートなしです。



---

仕様ほか

1. ドキュメント


   • CT-R1 のドキュメントが電網上に見当たりません。


   • そこで、回路がかなり似ている T1 の以下のドキュメントが参考になります。


     • YMAHA T1 Service Manual


     • YMAHA T1 Schematics


2. 仕様



   FM チューナ部
   受信周波数	76.0～90.0MHz
   実用感度	1.8uV (300Ω IHF)、0.9uV (75Ω IHF)
   S/N 比	75dB (stereo)
   実効選択度	80dB
   全高調波歪率 (1kHz、Normal)	0.1% (stereo 1kHz)
   キャプチュアレシオ	1.0dB
   イメージ妨害比	90dB
   AM 抑圧比	65dB
   ステレオセパレーション	50dB (1kHz)、45dB (10kHz)
   アンテナインピーダンス	300Ω/75Ω
   出力レベル	0.1～1V/8kΩ (100% 変調 1kHz)
   AM チューナ部
   受信周波数	522～1629kHz
   実用感度	300uV/m (IHF バーアンテナ)
   選択度 (IHF)	30dB
   S/N 比	50dB
   高調波歪率	0.4%
   総合
   電源電圧	AC100V 50/60Hz
   定格消費電力	8W
   外形寸法	435(W)×160(H)×349(D) mm
   重量	6.3kg
   その他
   発売時期	1976年
   定価	44,800円




---
