YAMAHA T-2x がやってきた

2008年10月10日、大阪府河内長野市の Y さんから YAMAHA T-2x の修理依頼品が到着しました。

T-2x は当時の フラグシップ機 で、 [C-2x] [B-2x] とのペアを組めるデザインです。

---

程度＆動作チェック

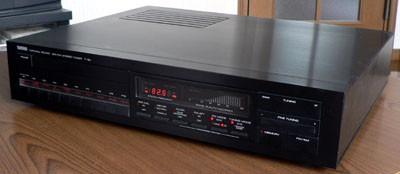

1. 外観


   • サビもなく全体には十分綺麗です。


   • 残念なことに [フロントパネル左上に僅かな当てキズ] [天板に所々にキズ] があります。


     • ラックに入れれば見えないので許容範囲かな。


2. 電源 ON してチェック


   • 表示器の輝度は十分で良好です。


   • 全ボタンに接触不良やチャタリングがあります。 タクトスイッチ全数交換の必要性を感じます。


   • FM 受信で [-0.1MHz の同調点ズレ] [やや感度が落ち] [オーディオに歪感] があります。



---

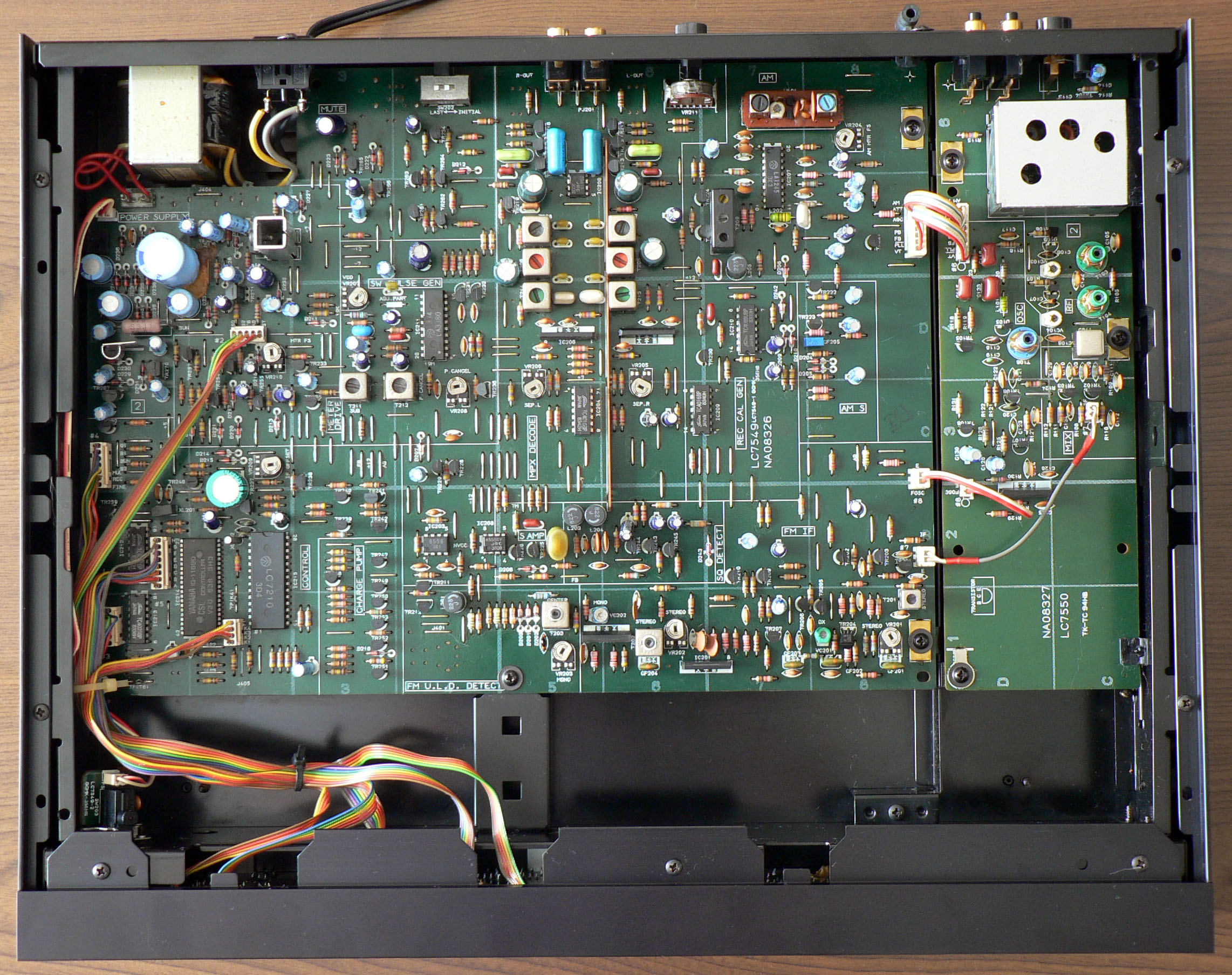

カバーを開けてみました

1. 作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 使っている IC のロット番号より、本機は [1983年製造品] とわかりました。


   • 兄弟機は [T-2000] [T-2000W] です。


   • この3兄弟は全く同じで、基板の部品番号のシルク印刷までピタリ一致します。


   • 従って、各部の説明は T-2000W を参照ください。


2. 3兄弟の以下の僅かな違い


   • [T-2x] は緑色のベーク基板ですが、[T-2000] [T-2000W] は茶色のベーク基板です。


   • [T-2x] の RCA 端子は金メッキされていますが、[T-2000] [T-2000W] は金メッキなしです。


   • [T-2x] の MPX 後に3ポールの LPF が使われていますが、[T-2000] [T-2000W] では2ポールです。


   • [T-2x] には可変オーディオ出力と固定レベルのオーディオ出力があります。


     • T-2000/T-2000W では HIGH/LOW 2系統の固定レベルのオーディオ出力となります。


   • 一部の電解コンデンサで、[T-2x] のほうが [T-2000] [T-2000W] よりグレードの高いものを使用しています。


3. 1983年の時点では、全メーカーのシンセサイザチューナの中でトップの性能だったはず


   • [T-2x] [T-2000] [T-2000W] を除くと、1983年発売の高性能シンセサイザチューナは TRiO [KT-1010] くらいしかありません。


   • KENWOOD [KT-3030] [KT-2020] が出現するのは1984年です。


   • 従って、当時の YAMAHA はチューナの分野でトップの技術力を誇っていたはずです。



---

リペア

1. レシオ検波の NUL 調整をしても数分で大きく狂ってしまうことが判りました。 この結果、どうしても音に揺れを感じ、しかも歪っぽいのです。


   • 調べたところ、レシオ検波のディスクリコイルの劣化と判明しました。


   • 部品取りにした YAMAHA T-950 からディスクリコイルを取り外して、T-2x のものと交換しました。


   • 結果、見事！直りました。


2. 全操作ボタンが動作不良だったので、タクトスイッチ全数交換しました。 全部で22個ありましたから、かなりの手間がかかりました。


   • 当然ですが、交換後は操作が軽快で正常になりました。



---

調整

1. FM/AM 受信部の調整


   • T-2000W と全く同じなので、ここに記載の手順で調整しました。


2. 調整結果


   • FM ステレオセパレーションとキャリアリークは以下となりました。


   • パイロット信号キャリアリークが -50dB なので少し多いですが、これでも問題はないです。 個体差と思います。



     項目	RX MODE	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	LOCAL	stereo	64	59	dB
     	DX		27	26	dB
     パイロット信号キャリアリーク	LOCAL	stereo	-50	-50	dB
     オーディオ出力レベル偏差 (1kHz)	LOCAL	mono	0	-0.1	dB




---

使ってみました

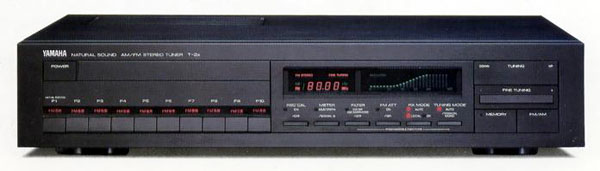

1. デザイン


   • 筐体は分厚いアルミ製で豪華です。


   • 表示器は全て LED です。 黒の筐体に赤が主体の表示です。


   • [FINE TUNING] を併用すると・・・


     • FM は 10kHz 台、AM は 1kHz 台まで同調することができます。


     • この周波数をプリセットメモリに記憶させることもできます。


   • ステーションメモリは FM/AM ランダムに10局分


     • AM 放送局まで記憶させようとするとちょっと不足します。


     • 放送局周波数だけではなく、[FILTER] [FM ATT] [RX MODE] [TUNING MODE] も記憶できます。

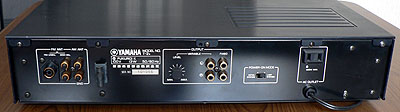

   • FM アンテナ入力は PAL メス端子


     • 妨害電波が混入しにくいです。


     • 日本では PAL→F 端子変換コネクタ を使ったほうがよいです。


2. 感度と音質


   • FM の感度と妨害波排除能力は高いです。


   • FM の音質は TX-2000 と傾向が違います。


     • 細身のスッキリした音で、昔の YAMAHA の音です。 この音もなかなか良いです。 TX-2000 は繊細で柔らかい音です。


     • エアチェックの録音ソースとして歓迎されそうな音です。


   • AM の感度は良いです。 音は普通です。



---

仕様など

1. ドキュメント


   • T-2x 取扱説明書


   • T-2x の海外版は T-80 なので以下のドキュメントも参考になります


     • T-80 Service Manual


     • T-80 Service Manual (2) ・・・ 上記の回路図が見にくい場合の参考


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz
   実用感度 (75Ω)	mono : 0.9uV / 10.3dBf
   S/N 比 50dB 感度 (DX, NR OFF)	mono : 2.0uV / 17.2dBf stereo : 20uV / 37.2dBf
   イメージ妨害比	100dB
   IF 妨害比	115dB
   スプリアス妨害比	110dB
   AM 抑圧比	70dB
   実効選択度	85dB (DX)
   キャプチャーレシオ	1.2dB (LOCAL)
   S/N 比	mono : 100dB stereo : 88dB
   全高調波歪率	mono : 0.009% (LOCAL, 1kHz) stereo : 0.015% (LOCAL, 1kHz)
   ステレオセパレーション	68dB (LOCAL, 1kHz)
   周波数特性	20Hz～15kHz +0.2 -0.5dB
   サブキャリア抑圧比	70dB
   AUTO DX 動作レベル	ステレオ時 SN 50dB にて DX MODE に自動切換
   シグナルメータ飽和レベル	3mV / 75dBf
   出力レベル/インピーダンス (100% 変調, 1kHz)	固定 : 1000mV/2kΩ 可変 : 100～1000mV/2.5kΩ
   AM 受信部
   受信周波数範囲	513～1620kHz
   実用感度	250uV/m
   選択度	30dB
   S/N 比	55dB
   イメージ妨害比	40dB
   スプリアス妨害比	50dB
   全高調波歪率	0.2%
   出力レベル/インピーダンス (30% 変調, 400Hz)	固定 : 300mV/2kΩ 可変 : 30～300mV/2.5kΩ
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力	13W
   外形寸法	435(W)×90.5(H)×358(D)mm
   重量	5.5kg
   その他
   発売時期	1983年11月
   定価	98,000円




---
