PHILIPS 22AH 109/20

PHILIPS 22AH 109/20 をゲット！

2008年2月23日、 HARD-OFF 越谷花田店のジャンクコーナーで PHILIPS 22AH 109/20 が税込2,100円で並んでいました。 チト高いと思ったけれど、ゲット！しました。

結果はゲットして正解！・・・記事を参照ください。

• 28年前（2008年2月現在）の製品です。 この機種は かなり珍しい！ ので購入しました。 性能期待ではありません。 道楽 です。


• 最初見た時はオーディオタイマーだと思ってしまい通り過ぎてしまいました。 ハッと思いついて戻ってよく見ると FM/AM Stereo Tuner でした。


• ヨーロッパのメーカなので FM 受信周波数が日本バンドかどうかという不安がありましたが、本体に AC100V 50/60Hz と書いてあったので大丈夫と思いました。

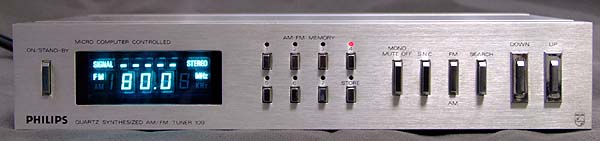

• 大きさは 260(W)×50(H)×183(D)mm, 2.2kg と B5 サイズの超小型です。 これも購入動機のひとつでした。


• 外観はいかにも中古という感じです。 全体的にくすんでいます。 しかし、スイッチ類にサビは出ておらず、致命的なキズもなく、マアマア良い状態です。


• 早速、動作チェックしました。


  • 蛍光表示器は問題なく良好でした。
  • 全てのスイッチや端子類は正常に動作します。
  • 電源 ON 直後では FM の感度が低いですが、しばらくして暖まってくると正常になります。
  • FM/AM は問題なく受信できました。
  • 感度は良く妨害波にも強そうです。
  • Stereo 分離も正常です。
  • 音質は普通レベルです・・・再調整で変わるかなぁ？？？



---

カバーを開けてみました

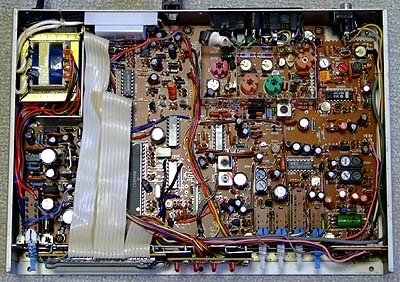

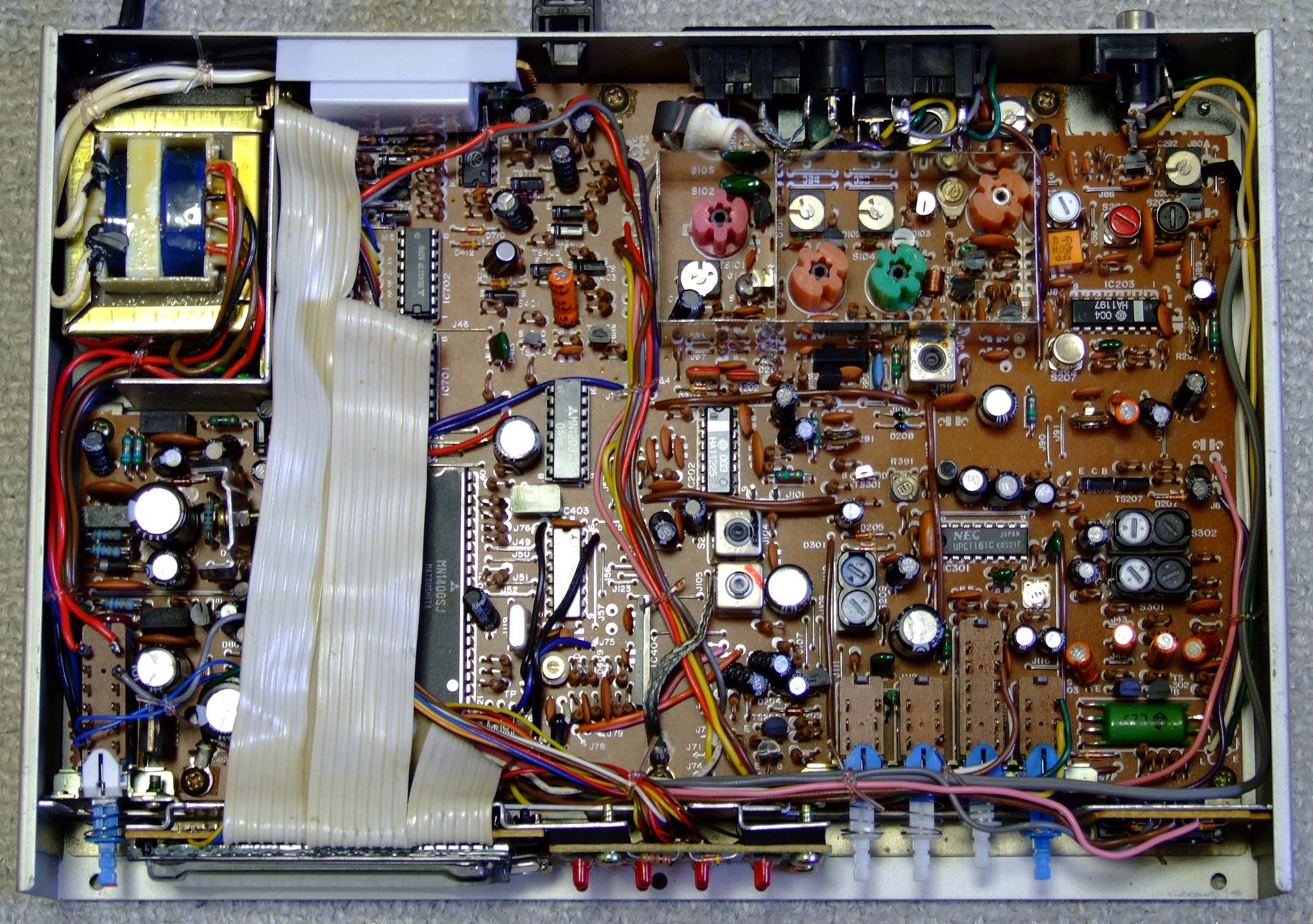

1. 小さな基板にギッシリ部品が詰め込まれています。 部品の配置も良いです。 写真をクリックすると拡大写真を表示できます。


2. サイズと重さと雰囲気から、きっと Aurex ST-F15K の OEM 品だろうと思っていましたが、大ハズレでした。 全然違う別物でした。


3. ヨーロッパメーカー製品で当然ヨーロッパでも発売されていますが、使っている部品は全て日本製です。 何で？？？


4. FM フロントエンド部は4連バリキャップ方式です。 同調回路はトラッキング調整できる構成です。 コイルやトリマにも高級そうなものが使われています。 [同調]→[Dual Gate FET]→[ダブル同調]→[FET Mixer]←[TR OSC 同調] の構成でかなりマトモです。


5. FM IF 部は [ユニフェーズ CF]→[IF アンプ]→[CF]→[CF]→[HA11225] の構成でマトモです。


6. FM 検波部は Hitachi HA11225 によるクォードラチュア検波です。


7. MPX 部は NEC uPC1161C を使った PLL MPX です。


8. AM 部は Hitachi HA1197 を使っています。 2連バリキャップ方式でトラッキング調整できる構成です。


9. MUTING にはリードリレーが使われおり、本格派です。


10. プリセットメモリには 256-bit CMOS Static RAM の Panasonic MN1203 を使っています。 この IC の近くにある 220uF 16V の電解コンデンサで記憶バックアップします。


11. 以上のように安物ではありません。 かなりマトモに作られています。 最近の FM チューナーより性能も音質も上でしょう。


12. 使用 IC のロット番号より1980年製と判明しました。 電源ケーブルの製造マーキングも1980年でした。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 部の調整


   • J94 には VT 電圧が出ています。


   • R291 は FM SIGNAL LEVEL です。（MUTING LEVEL も兼ねます。）



     手順	SSG周波数	SSG出力	22AH 109/20 の設定	調整箇所	TP 及び調整値	備考
     1	-	-	BAND : FM MUTING : OFF	-	-
     2	-	-	76.1MHz 受信	OSC コイル	J94 電圧 = 2.3V	FM VT low
     3	-	-	89.9MHz 受信	OSC トリマ	J94 電圧 = 21.0V	FM VT high
     4	-	-	-	-	手順2と3を数回繰り返す	VT トラッキング調整
     5	76.1MHz	Pilot 信号 : OFF 変調 : OFF 出力 : 30dB	76.1MHz 受信	S102, S103, S104	R291 1pin 電圧 = 最大
     6	89.9MHz	Pilot 信号 : OFF 変調 : OFF 出力 : 30dB	89.9MHz 受信	TS101, TS102, TS103	R291 1pin 電圧 = 最大
     7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
     8	83MHz	Pilot 信号 : OFF 変調 : OFF 出力 : 30dB	83MHz 受信	S105	R291 1pin 電圧 = 最大	IF 調整
     9	83MHz	Pilot 信号 : OFF 変調 : 1kHz 100% 出力 : 90dB	83MHz 受信	S201	HA11225 近くの TP 間電圧 = 0V	±50mV なら良い
     10	83MHz	Pilot 信号 : OFF 変調 : 1kHz 100% 出力 : 90dB	83MHz 受信	S202	オーディオ出力 = 高調波歪最小
     11	-	-	-	-	手順9と10を数回繰り返す	クォードラチュア検波調整
     12	83MHz	Pilot 信号 : ON 変調 : OFF 出力 : 90dB	83MHz 受信	R391	STEREO 表示が出るように調整	MPX PLL 調整
     13	83MHz	Pilot 信号 : ON 変調 : L or R ch. only, 1kHz 100% 出力 : 90dB	83MHz 受信	R392	オーディオ出力 = 他 ch. へのモレ音最小	MPX セパレーション調整
     14	83MHz	Pilot 信号 : OFF 変調 : 1kHz 100% 出力 : 50dB	83MHz 受信	R291	シグナルメータ = フル	シグナルメータ調整 ちょうどフルになるよう調整



2. AM 部の調整


   • J94 には VT 電圧が出ています。



     手順	SSG周波数	SSG出力	22AH 109/20 の設定	調整箇所	TP 及び調整値	備考
     1	-	-	BAND : AM MUTING : OFF	-	-
     2	-	-	531kHz 受信	S205	J94 電圧 = 2.0V	AM VT low
     3	-	-	1602kHz 受信	C292	J94 電圧 = 20.0V	AM VT high
     4	-	-	-	-	手順2と3を数回繰り返す	VT トラッキング調整
     5	531kHz	変調 : OFF 出力 : 30dB	531kHz 受信	RF コイル	シグナルレベルメータ = 最大
     6	1602kHz	変調 : OFF 出力 : 30dB	1602kHz 受信	RF トリマ	シグナルレベルメータ = 最大
     7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
     8	531kHz	変調 : OFF 出力 : 30dB	531kHz 受信	S204 S206	シグナルレベルメータ = 最大	IF 調整



3. 調整が終って


   • やはり感度低下していました。 再調整でシグナルメータ1目盛分改善しました。


   • FM 同調点も結構ズレていました。 500mV 程度のズレが1桁に改善し、音質も改善しました。 新品以上の性能に戻りました。



---

使ってみました

• フロントパネルと天板が一体となっています。 シルバーで分厚い3mm のヘヤラインアルミなのが高級感を醸し出しています。 全体にシッカリ作られています。


• アンテナ端子がヨーロッパ調というか日本製品とずいぶん違います。


  • FM 75Ω端子は PAL オス型です。
  • AM Loop アンテナ端子はミニジャックです。
  • FM 300Ω端子、AM ワイヤアンテナ端子、アース端子はどのプラグが適合するのか不明です。


• FM アンテナ端子は PAL オス型ですから、アンテナケーブル側には PAL メス型コネクタが必要です。


  • 日本では PAL コネクタは一般的ではありませんから PAL ケーブルは探しても無いと思います。


  • 有名なところでは昔の YAMAHA チューナーが PAL コネクタを採用していますが、チューナー側は PAL メス型と PHILIPS 22AH 109/20 とは違います。 PAL コネクタの採用方法がマチマチです。


  • そこで登場するのが、PAL 端子 / F 端子 の変換コネクタです。 写真左が PAL-J-FJ で PAL メス→F メス に変換します。 写真右が PAL-P-FJ で PAL オス→F メス に変換します。 いずれもアキバのラジオセンター2階の 山本電機 で税込250円でした。 この両方持っておけば無敵です。


  • PHILIPS 22AH 109/20 には当然ながら PAL-J-FJ が適合します。


• 超小型の割りにズシッした重み感があります。 安定した設置ができます。

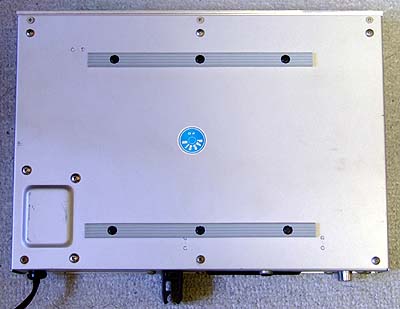

• 底脚は写真のような棒状のラバー素材です。


• フロントパネル＆天板は底板のフロントにある3つの皿ネジとリアパネル上方の3つのネジで外すことができます。


• 最近の安物チューナーにもある「IF Wide/Narrow 切換ボタン」「RF ATT ボタン」などがありません。 選局ボタンを押すだけと超シンプルです。 素性が良いので、これらのボタンがなくても良好に受信できます。


• FM フロントエンドは Q が高いコイルを使用、IF 部にもユニフェーズ CF 使用とマトモです。 FM 検波はクォードラチュア検波、MPX は PLL Decoder IC 1個とちょっと物足らないですが、当時の技術ではマトモだったと思います。 このような手抜きしない構成が良い性能と音質にあらわれています。


• FM の受信周波数は最小が76.1MHz、最大が 89.9MHz とちょっと変です。 特に困らないのですが・・・


• [MONO / MUTE OFF] ボタンを ON とすると、ミューティング解除されると同時に強制的にモノラル受信しますが、表示パネルの [STEREO] 表示は出たままです・・・変なの？


• [S.N.C.] ボタンを ON とすると、Hi-Blend 機能が働きます。 Stereo Noise Canceler の略だろうか？？？


• AM の感度＆音質は普通レベルです。 特に問題はないです。


• 放送局のプリセットメモリが FM 7局＋AM 7局あります。 普通には十分です。


• 期待していなかったのですが、意外とマトモです！
  再調整が終った 22AH 109/20 は FM の感度も音質もかなり良いです。 S/N も良く、歪感も少ないです。 音質はソフト基調です。 音の解像度も合格です。 普通に使うなら、十分な性能です。 やはり手抜きせずに製作されていると思います。 少なくとも、最近のチューナーより全然良いです！



---

レベルメータ

• FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 1～5 とあるのはレベル表示、×が消灯、○は点灯です。


• 83MHz 受信状態でチェックしました。


• これを見ると、S/N 良く受信するためにはフルレベルの必要があります。



  アンテナ入力 (dB)	1	2	3	4	5
  ～20	×	×	×	×	×
  21～26	○	×	×	×	×
  27～32	○	○	×	×	×
  33～43	○	○	○	×	×
  44～48	○	○	○	○	×
  49～	○	○	○	○	○




---

仕様

FM チューナー部
受信周波数範囲	76.1～89.9MHz (0.1MHz step)
アンテナインピーダンス	75Ω不平衡 / 300Ω平衡
感度（75Ω）	0.9uV
歪率	0.15%
S/N 比	70dB
分離度	55dB
AM チューナー部
受信周波数範囲	531～1602kHz (9kHz step)
総合
電源電圧	AC100V, 50/60Hz
定格消費電力	6W
外形寸法	260(W)×50(H)×183(D)mm
重量	2.2kg
その他
発売時期	1980年10月
定価	69,000円

---
