YAMAHA TX-900 をゲット！

2008年6月21日、私のチューナーページのファンから YAMAHA TX-900 を寄贈いただきました。

この TX-900 の記事を書くというのが条件でした。

程度＆動作チェック

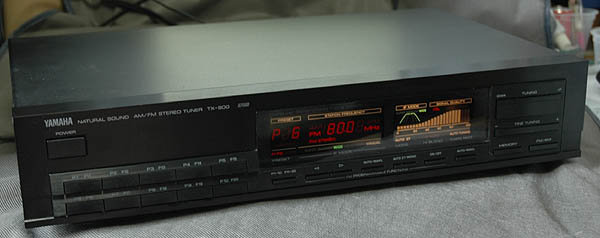

外観のチェック
- [AM ループアンテナ] [AC メガネコード] [取扱説明書] [保証書] が揃っていました。
- 保証書には「昭和62年5月2日、秋葉原ラジオ会館1F 真光無線」の店印が押されていました。 (昭和62年=1987年)
- 外観はとても綺麗な逸品です。
電源 ON してチェック
- 表示器に劣化はなく良い状態です。 FM/AM とも受信できました。
- FM で感度低下を感じます。音は柔らかい感じです。歪は感じないです。
- AM でたぶん半田クラックと思われる AM ループアンテナ端子の接触不良があります。
  - コンコンと叩くとレベルメータの振れが大きく変わります。

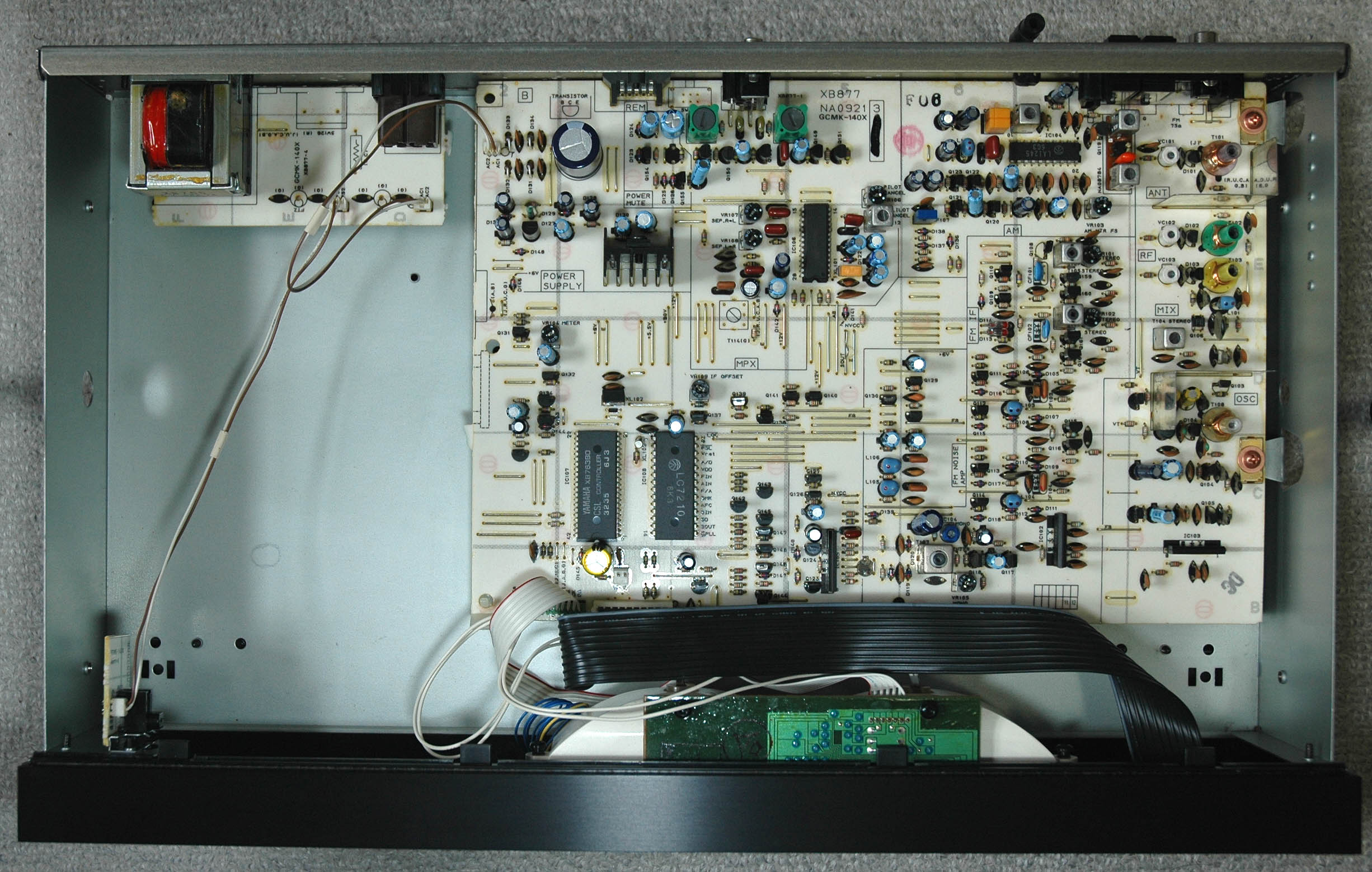

カバーを開けてみました

基板の作りは良いです。紙エポキシ基板材です。写真をクリックすると拡大写真を表示できます。
- 電源トランスはこれで大丈夫かなぁと心配になるほどの小さい物で、かなりの発熱があります。
- 表示部はバックライトカラー液晶です。豆電球でカラー液晶をバックから照射しています。蛍光表示に比べて繊細感があります。液晶なので寿命も長いと思われます。
- 使っている部品のロット番号より、本機は1986年製造品と判りました。 (発売は 1987年です。)
FM フロントエンド
- 4連バリキャップ方式で以下の構成です。

  (ANT)→[同調]→[FET]→[同調]→[同調]→①→[Mixer (Dual Gate FET)]→[IFT]→(IF)
  [OSC 同調 (TR)]→①
FM IF 部
- WIDE / NARROW / SUPER NARROW の3段階に切換できます。
- ユニフェーズ CF×2, CF×2 が使われています。
- ユニフェーズ CF だけで WIDE を構成し、これに CF が足されていって NARROW / SUPER NARROW となります。
- IF アンプはディスクリート構成です。
- ユニフェーズ CF 段は各段ごとにフィードバック制御して IF 歪を補正する優秀な回路が組み込まれています。
FM 検波部
- 広帯域レシオ検波です。検波歪を補正する回路が組み込まれています。
FM MPX 部
- SANYO LA3450 を使用した PLL MPX です。 VCO は無調整回路です。
- パイロットキャンセラー回路は実装されています。セパレーション調整は左右別々に調整できます。
AM 受信部
- SANYO LA1245 で全てを構成します。 2連バリキャップのフロントエンド構成でごく普通です。

リペア

AM アンテナ端子と基板の接続部に半田クラックがあったので、これを半田補修しました。これで AM 受信時の異常は直りました。
次項の調整で完全な動作になりました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

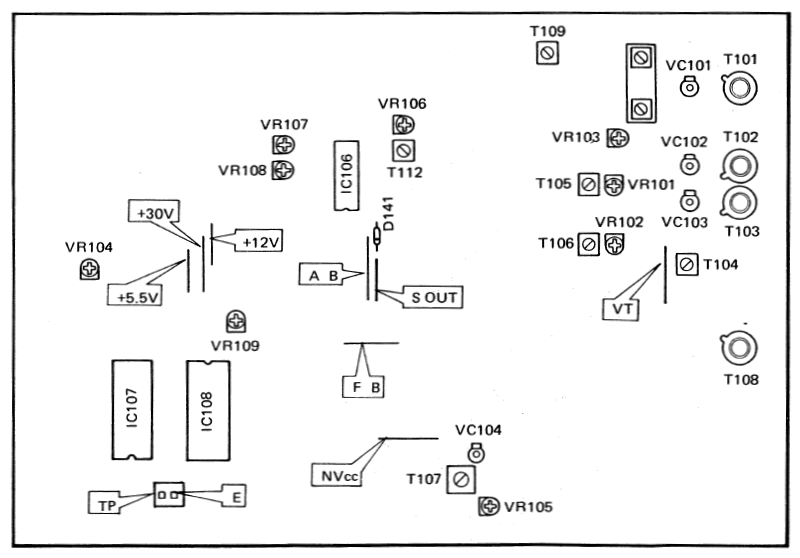

調整ポイント

電圧チェックポイント (VP)

VP	標準値	実測値	判定	備考
+6	+6V	(未測定)	-	制御系
+5.5	+5.5V	(未測定)	-	デジタル系
+30	+28.7V	(未測定)	-	VT 電源
+12	+12.8V	(未測定)	-	アナログ系

FM 受信部の調整

手順1～11は、同調を [FINE TUNING] にして CSL の動作を止める必要があります。

手順	SSG出力	TX-900 の設定	調整箇所	TP 及び調整値	備考
1	-	BAND : FM IF MODE : WIDE TUNING MODE : MANUAL STEREO MODE : AUTO HI BLEND : OFF	-	-
2	-	90.00MHz 受信	T108	VT 電圧 = 25.0±0.1V	OSC トラッキング調整
3	-	76.00MHz 受信	-	VT 電圧 = 7.0±0.2V 確認のみ	OSC トラッキング調整
4	76MHz 40dB 無変調	76.00MHz 受信	L101 L102 L103	VR104 電圧 = 最大	RF トラッキング調整
5	90MHz 40dB 無変調	90.00MHz 受信	VC101 VC102 VC103	VR104 電圧 = 最大
6	手順4～5を数回繰り返す
7	83MHz 40dB 無変調	83.00MHz 受信	T104	VR104 電圧 = 最大	IF 調整
8	83MHz 90sB mono 1kHz		VR105 VC104	オーディオ出力 = 高調波歪最小	レシオ検波調整
9	83MHz 90sB mono 1kHz		T107	NVCC～SOUT 間電圧 = 0±20mV
10	手順8～9を数回繰り返す
11	83MHz 90dB stereo 1kHz L+R	83.00MHz 受信	T104 T105 T106 VR101 VR102	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
12	83MHz 90dB stereo 1kHz L+R	83.00MHz 受信	T112 VR106	オーディオ出力 = 19kHz 成分最小	パイロットキャンセラ調整
13	83MHz 90dB stereo 1kHz R	83MHz 受信	VR107	オーディオ出力 (L) = 最小	stereo セパレーション調整
14	83MHz 90dB stereo 1kHz L		VR108	オーディオ出力 (R) = 最小	stereo セパレーション調整
15	83MHz 80dB 無変調		VR104	S メータ = フル閾	S メータ調整
16	-	TP-E をショート	-	-	CSL 調整
17	83MHz 90dB 無変調	83MHz 受信	VR109	表示が 30.0, 30.1 を繰り返すよう調整
18	-	TP-E をオープン	-	-

AM 受信部の調整

純正 AM ループアンテナを接続した状態で行うこと

手順	SSG出力	TX-900 の設定	調整箇所	TP 及び調整値	備考
1	-	BAND : AM TUNING MODE : MANUAL	-	-
2	-	1620kHz 受信	OSC コイル	VT 電圧 = 23.0±0.1V	OSC トラッキング調整
3	-	531kHz 受信	-	VT 電圧 = 3.3±0.2V 確認のみ	OSC トラッキング調整
4	999kHz 40dB 無変調	999kHz 受信	RF コイル	VR103 電圧 = 最大	RF トラッキング調整
5	999kHz 40dB 無変調	999kHz 受信	T109	VR103 電圧 = 最大	IF 調整

再調整結果
- FM フロントエンドの再調整で感度が上がりました。
- レシオ検波は少しズレていました。再調整で明らかに歪率が下がりました。
- ステレオセパレーションは左 75dB, 右 80dB 確保できました。やはり MPX IC の LA3450 は優秀です。
- 19kHz パイロット信号キャリアリークは -65dB 確保できました。

使ってみました

TX-900 は TX-2000 の原型かも？
- 海外輸出版には TX-1000 というモデルがあって、これは TX-2000 と全く同じでサイドウッドがないモデルです。
- TX-900 の次は TX-1000 と型番が並びます。
- TX-2000 は TX-1000 と同じなので、結局、TX-2000 の原型は TX-900 ということになるのです。
デザイン
- フロントパネルにヘアラインアルミ材を使用しており、質感は高いです。
- 昔から YAMAHA のデザインは良いですね。やはり専用のデザイン部門があるのでしょう。本機のフロントパネルも独特の優れたデザインです。
- フロンパネルから受ける印象とは違い、奥行は短いです。全体がギュッと詰められている感じです。

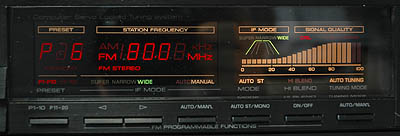

- メタルマスクされたマルチカラー液晶表示器を搭載し、ハイコントラストで綺麗な表示ができます。蛍光表示器よりコストがかかっており豪華です。繊細感があり、高級感が漂います。表示器には、放送局周波数, プリセットチャンネル, シグナルメータ, IF モード, 各種動作状態を表示します。
- 放送局周波数は [FINE TUNING] を併用すると 10kHz 台までチューニングすることができ、かつ、この周波数をプリセットメモリに記憶させることもできます。
- シグナルメータが24レベル表示で、しかも精度が高く、なかなか優秀です。電界強度把握で十分役に立ちます。
- ステーションメモリは FM/AM ランダムに20局分あります。放送局周波数だけではなく、[FM MODE] [TUNING MODE] [IF MODE] [HI BLEND] も記憶できます。電源 OFF としても1週間は記憶が保持されます。
- AC 電源端子はメガネコネクタになっています。カバーを開けるなどのメンテナンスが楽です。
- FM アンテナ入力は F 端子だけなので、妨害電波が混入しないです。
受信性能や音質
- FM の感度は高く、妨害波排除能力も十分あります。
- FM の音質が良い！
  - 柔らかい音の中にも解像度がある素晴らしく良い音です。耳に馴染む繊細な音です。音のエネルギーの重心がやや低音側にあって揺らぎを感じないので、ピアノの音が豊かで綺麗に出ます。
  - KENWOOD の PLL 検波とまた一味違う音です。 KENWOOD の PLL 検波は解像度があって細身の音ですが、TX-900 の広帯域レシオ検波は豊かで繊細な音です。
  - どっちがイイかではなく「この音も良い」というしかないです。
- AM の感度は良いです。音は普通です。

S メータ

FM アンテナ入力レベルと S メータの振れの相関関係を測定してみました。 1～24 とあるのはレベル表示、×が消灯、○は点灯です。
実測してみて、振れが滑らかで精度が高いと思いました。素晴らしいです。

これを見ると、S/N 良く受信するためには、レベル13（シグナルメータの数値で60弱）以上の必要があるようです。

シグナルメータの数値

100

アンテナ入力 (dB)

～25

26～31

○

32～36

○

37～39

○

40～43

○

44～45

○

46～47

○

48～49

○

50～51

○

52～53

○

54～55

○

56～57

○

58～59

○

60～61

○

62～63

○

64～65

○

66～67

○

68～69

○

70～71

○

72～73

○

74～75

○

76～77

○

78～78

○

79～79

○

80～

○

仕様など

ドキュメント

仕様

FM 受信部
受信周波数範囲	76～90MHz
実用感度 (75Ω)	mono : 0.9uV / 10.3dBf
S/N 比 50dB 感度	mono : 1.55uV / 15.1dBf stereo : 20uV / 37.2dBf
イメージ妨害比	90dB
IF 妨害比	110dB
スプリアス妨害比	110dB
AM 抑圧比	70dB
キャプチャーレシオ	1.2dB
実効選択度	90dB
S/N 比	mono : 100dB stereo : 91dB
高調波歪率	mono : 0.0095% (1kHz) stereo : 0.015% (1kHz)
ステレオセパレーション	65dB (1kHz)
周波数特性	20Hz～15kHz ±0.5dB
出力レベル/インピーダンス	500mV/2kΩ (100% 変調, 1kHz)
AM 受信部
受信周波数範囲	531～1620kHz
実用感度	250uV/m
実効選択度	32dB
S/N 比	52dB
イメージ妨害比	40dB
スプリアス妨害比	50dB
高調波歪率	0.3%
出力レベル/インピーダンス	150mV/2kΩ (30% 変調, 400Hz)
総合
電源電圧	AC100V, 50/60Hz
定格消費電力	10W
外形寸法	435(W)×94(H)×283(D)mm
重量	3.3kg
その他
発売時期	1987年
定価	49,800円
