SONY CFM-10 をゲット！

ハードオフ百均シリーズ

2014年11月23日、 HARD-OFF 越谷花田店でラジカセの SONY CFM-10 の中古ジャンク故障品を税込108円で購入しました。発売は1996年9月1日です。オープン価格ですが、発売時は実売5,000円程度でした。

故障箇所は一目瞭然です・・・カセットのドアが開き放し、かつ、[＜＜] [■] ボタンが沈んだままで操作できません。

外観は綺麗だし、百均ショップみたいな値段なので、暇潰しにイイなと思って入手しました。また、CFM-10 くんから「私を救って！」という声も聞こえたようにも思いました。

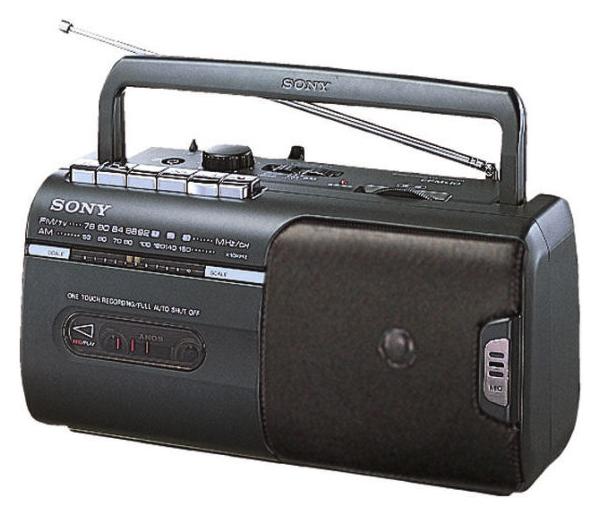

左の写真は修理完了後のものです。製造年：1997年、シリアル番号：0962620 でした。

状況確認

カセットメカ
- 右の写真のようにカセットテープを入れるドアが開き放しです。
  - ドアをラッチする本体側のプラスチック爪が上がったままです。
- AC100V 電源で試すと、モータは回っているようで、数秒ごとにパチンパチンと機械音がします。
  - オートストップ機構が働くのですがストップしないので、再度、オートストップ機構が働いてこの音が出ています。これの繰り返しです。

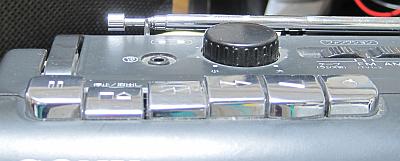

- 右の写真のように、[＜＜] [■] ボタンが沈んだままでロックしています。
  - その他のボタンもロックしており、一切操作できません。
ラジオ
- FM ローカル局を受信してみると以下でした。
  - NHK 浦和 (85.1MHz) や FM 横浜 (84.7MHz) は感度良く受信できます。
  - J-WAVE (81.3MHz), FM 東京 (80.0MHz), FM 埼玉 (79.5MHz), FM 千葉 (78.0MHz), 放送大学 (77.1MHz), Inter-FM (76.1MHz) が全く受信できません。
  - どうやら、84MHz 以下の周波数の受信が全滅のようです。
- AM は全てのローカル局が感度良く受信できます。問題ありません。

修理

カセットメカの修理
- 分解して故障部位を追究
  - 故障部位は階層の一番深い部分で、結局、カセットメカをバラバラに分解する必要がありました。
    - Service Manual のメカ組図がなかったらできなかったと思います。
    - メカ組図があっても、その組み立てにはセンスを必要とし経験者でないと辛いでしょう。特にあちこちで使われているスプリングは、メカ組図で取り付け位置が判りますが、スプリング両端の引っかけ箇所が判りません。
    - スプリング取り付けは注意を要します。ちょっとズレるとビヨーンと飛び散り、どこに落ちたか判らなくなります。今回の作業では、組み立てている時間より飛び散ったスプリングを部屋中探しまくる時間のほうが長かったです。細かい部品も同様です。
    - メカの動作確認をしながら分解・組立をしていくと、このメカはとてもよく考えれたものであることが判りました。私は電子回路系が専門なので、メカはあまり詳しくなく、バランスを保って動くメカに感心します。

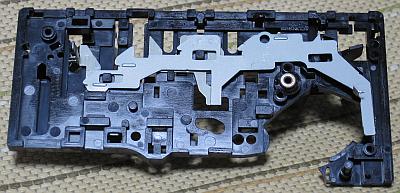

  - 右の写真はカセット操作ボタンのベース板です。一番階層の深い部分は [カセット電源 ON プレート] で、その1つ上が [操作ボタンロックプレート] です。
    - 2枚のプレートは写真のように密着しているので、この重なり部分には注油やグリスは厳禁です。油には表面張力があるので2枚のプレートがくっつきます。グリスは動作が遅れ気味になるので、予想外の動きをしてしまう場合があります。
  - この [操作ボタンロックプレート] に2つの問題がありました。
    - 1つが、[操作ボタンロックプレート] の変形です。
      - 写真から判るように、右半分が曲がっており、浮き上がっています。
      - このプレートが左右に軽く動くようでないとメカがロックしてしまいます。
    - もう1つが、[＜＜] ボタンのレバーに対応する部位にある僅かな窪みです。
      - 右の写真で判るように、傾斜部の一部に窪みがあります。
      - [＜＜] ボタンのレバーがこの窪みに引っかかって最後のラッチ部まで押し切れません。
- 修理
  - [操作ボタンロックプレート] の変形は腕力とカナヅチで直しました。
  - [＜＜] ボタンに対応する部位にある僅かな窪みは、ペンチで窪みを補正してからヤスリ掛けして直しました。亀裂など大きな窪みは修理不能ですが、窪みは僅かだったのでヤスリ掛けで済みました。
  - この後、カセットメカを再組立して良好動作することを確認しました。
ラジオの修理
- オシロスコープで波形観測して故障部位を追究
  - ラジオ部には東芝 TA8164P が使われおり、この IC 1つで FM/AM とも受信します。
    - TA8164P の 3pin には FM 受信電波と FM OSC 発振の混合波形が出ます。 FM 受信電波がない状態では、FM OSC 発振そのものの波形が出ます。
    - TA8164P の 3pin 波形をオシロスコープで観測すると、84.5～109.5MHz では十分な振幅の波形ですが、84.4MHz 以下ではほぼ振幅ゼロになります。
    - これが 84.0MHz 以下で受信できない原因です。 FM OSC 発振回路が劣化しています。
  - FM OSC 発振回路は TA8164P 内蔵なので、 TA8164P 故障 という結論になります。
- 修理
  - 交換用として必要な TA8164P は、アキバの aitedo で、今回のジャンク CFM-10 より高い 税込130円 で売られています。高いなぁ～～
  - 高価なので、清水の舞台から飛び降りる覚悟で TA8164P を買ってきて交換したところ、見事！直りました。もう FM のどの周波数でも感度良く受信できます。

調整

Service Manual を参照して再調整します。写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。

カセット部の調整
- 標準テープなどが必要なのでパスしました。
- 分解修理の際にヘッドやピンチローラ、ベルトなどを点検しましたが、特に問題なしです。

AM ラジオ部の調整

手順	SSG周波数	SSG出力	CFM-10 の設定	調整箇所	TP 及び調整値	備考
1	-	-	ファンクション : AM	-	-
2	1000kHz	変調 : 400Hz 30% 出力 : 40dB	1000kHz 受信	T2	ヘッドホン出力 = 最大	455kHz IF 調整
3	516kHz	変調 : 400Hz 30% 出力 : 40dB	ダイヤル指針を一番左	L6	ヘッドホン出力 = 最大
4	1630kHz	変調 : 400Hz 30% 出力 : 40dB	ダイヤル指針を一番右	CT2	ヘッドホン出力 = 最大
5	-	-	-	-	手順3と4を数回繰り返す	OSC トラッキング調整
6	620kHz	変調 : 400Hz 30% 出力 : 40dB	620kHz 受信	L3	ヘッドホン出力 = 最大	L3 はバーアンテナ
7	1400kHz	変調 : 400Hz 30% 出力 : 40dB	1400kHz 受信	CT1	ヘッドホン出力 = 最大
8	-	-	-	-	手順6と7を数回繰り返す	RF トラッキング調整

FM ラジオ部の調整

手順	SSG周波数	SSG出力	CFM-10 の設定	調整箇所	TP 及び調整値	備考
1	-	-	ファンクション : FM	-	-
2	83MHz	変調 : 400Hz 30% 出力 : 40dB	83MHz 受信	T1 T3	ヘッドホン出力 = 最大	10.7MHz IF 調整 T3 はクォードラチュア検波 IFT
3	73.5MHz	変調 : 400Hz 30% 出力 : 40dB	ダイヤル指針を一番左	L2	ヘッドホン出力 = 最大
4	109.5MHz	変調 : 400Hz 30% 出力 : 40dB	ダイヤル指針を一番右	CT4	ヘッドホン出力 = 最大
5	-	-	-	-	手順3と4を数回繰り返す	OSC トラッキング調整
6	76.0MHz	変調 : 400Hz 30% 出力 : 40dB	76.0MHz 受信	L1	ヘッドホン出力 = 最大
7	108.0MHz	変調 : 400Hz 30% 出力 : 40dB	108.0MHz 受信	CT3	ヘッドホン出力 = 最大
8	-	-	-	-	手順6と7を数回繰り返す	RF トラッキング調整

使ってみました

取扱説明書を読まなくても操作できるシンプルなラジカセ
- ラジオ放送の受信
  - ファンクションスイッチを [FM] にすると FM 放送が受信できます。
  - ファンクションスイッチを [AM] にすると AM 放送が受信できます。
- カセットテープの録音・再生
  - 再生では、ファンクションスイッチを [テープ] にします。
  - 録音では、ファンクションスイッチが [テープ] なら内蔵マイク、[FM] なら受信中の FM 放送、[AM] なら受信中の AM 放送が選択されます。
2ウェイ電源
- 後部に単1電池×4本を実装して使えます。
- 後部に AC100V 端子があり、ここに AC ケーブルをつなぐと AC100V でも使えます。
評価
- 全体
  - デザインは平凡です。シンプルさがとりえです。
  - 乾電池以外に AC100V 電源でも使えるので、ホームラジオ代わりになります。
  - 当たり前ですが、ラジカセ音質です。音域は狭いですが、そう不満もありません。むしろ聴きやすく疲れない音です。
- ラジオ
  - FM/AM 受信では同調インジケータや S メータなどがなく、耳で同調確認します。まさにアナログです。
  - 受信感度はかなり良い部類です。受信マニア向けラジオと同等以上の感度です。 ラジオとしての価値あり です。
  - FM も AM も同じくらいの音質に聞こえます。逆に言うと AM でも音質に不満を感じません。
  - FM は 76～108MHz が受信できるので世界中で使えます。
    - 昔はアナログテレビ放送 1～3ch も受信可能でしたが、アナログテレビ放送は終わりました。
    - 今後、この周波数 (90～95MHz) に AM 放送の FM 補完中継局が開局するので、これから役に立ちそうです。楽しみです。
    - ノイズがない綺麗な音質の AM 放送が FM で聴けます！
- カセット
  - 録音・再生ではテープカウンタや UV メータなどがありません。まさにアナログです。録音レベルは自動で設定されます。
  - 録音方式は DC バイアスなので、周波数特性は 8kHz くらいが上限と思います。それでもラジオの音とマッチした必要十分な音質です。
  - [＜＜] [＞＞] [＞] ボタン操作ではテープ終端になるとオートストップが掛かり、ボタンが元に戻ります。よくできたメカです。
- このような前世紀の製品を現在使ってみても特に不満はなく、操作がシンプルなことで、かえって好感を覚えます。

仕様その他

ドキュメント
- 取扱説明書
- Service Manual

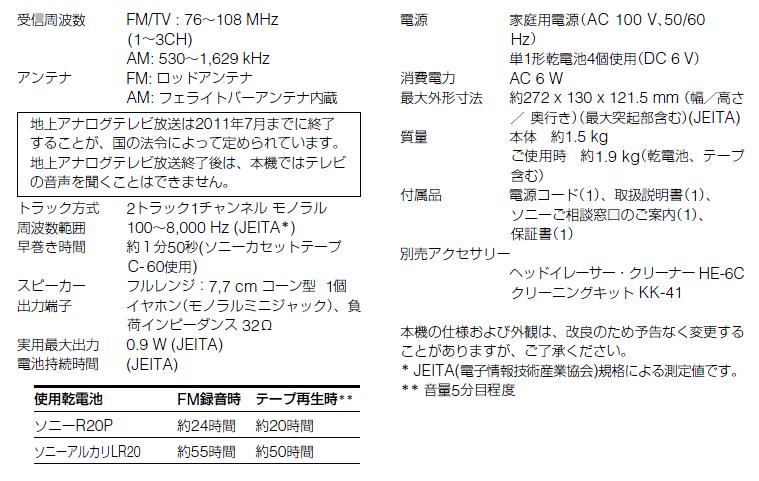

仕様は以下です。

その他 　

発売開始時期 1996年9月1日

定価オープン価格 (発売当初の実売価格は税込5,000円程度)

その他
発売開始時期	1996年9月1日
定価	オープン価格 (発売当初の実売価格は税込5,000円程度)
