KENWOOD KT-727

KENWOOD KT-727 がやってきた！

2008年6月14日、私のチューナーページのファンより、まだ実物を見たことのなかった KENWOOD KT-727 を研究材料として借用しました。 リペア中に壊れても補償しないということで・・・

KT-929 と兄弟機で、本機は弟になります。

---

程度＆動作チェック

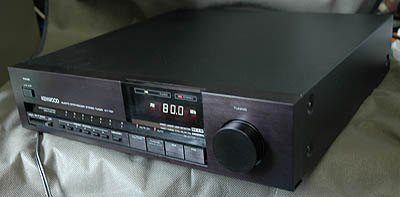

1. 外観のチェック


   • 電源コードの製造マーキングより [1984年製造品] と判明しました。


   • かなり綺麗な逸品です。 ほとんどキズが見当たりません。


2. 電源 ON してチェック


   • 蛍光表示器は問題なく表示でき、劣化は見当たりません。 ボタン操作も正常にできます。


   • FM/AM とも問題なく受信できましたが、感度は明らかに低下しています。


   • FM 音声に若干、歪を感じます。 音がガサついているような・・・


   • 周波数ズレがなく、正しく周波数で同調します。 STEREO ランプは正常に点灯します。



---

カバーを開けてみました

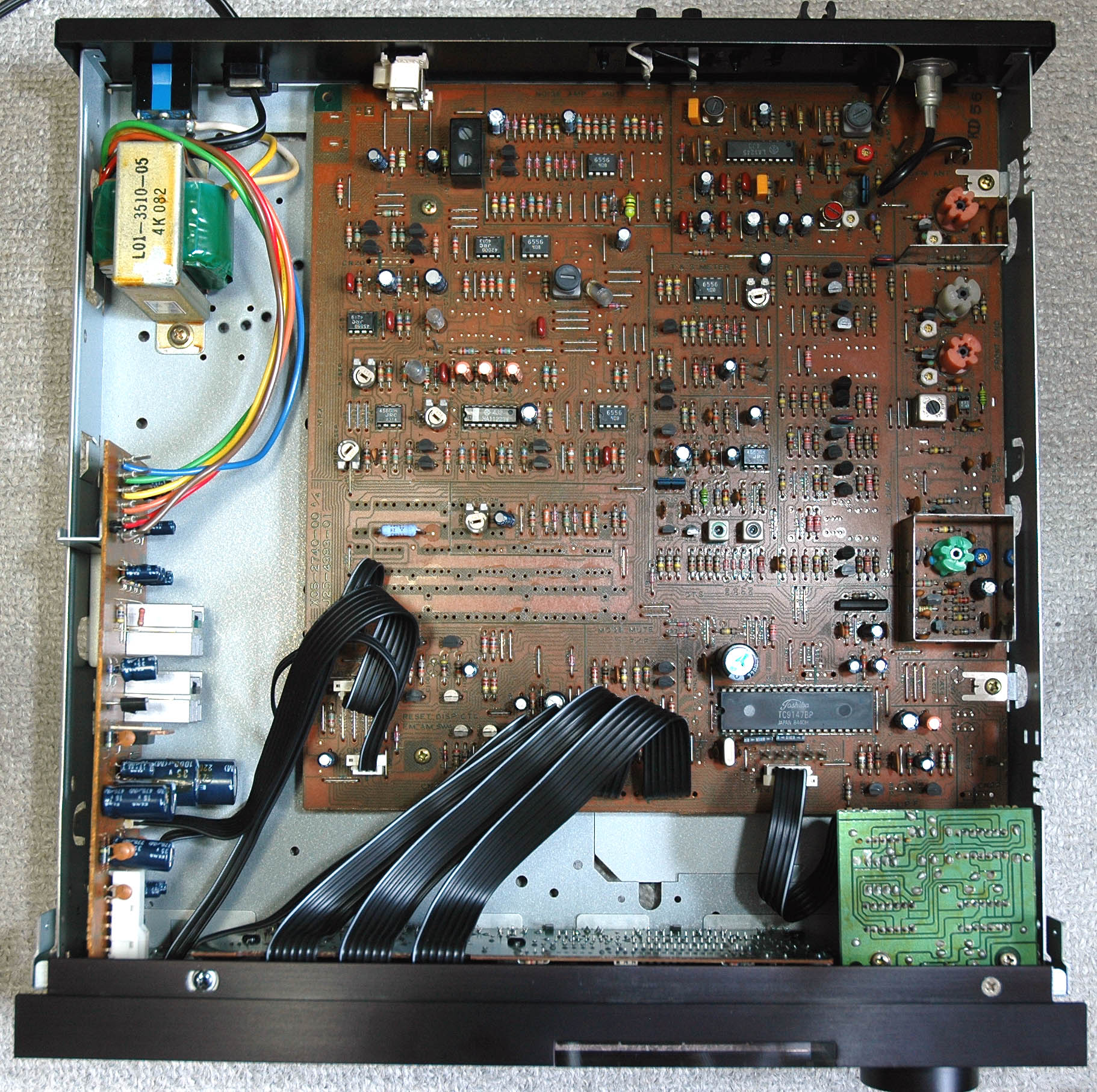

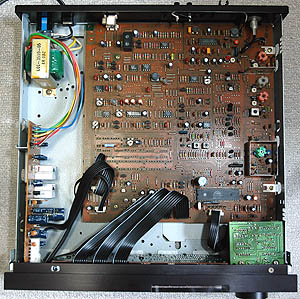

1. 基板の作りは大変良い 写真をクリックすると拡大写真を表示できます。


   • 一番大きい [メイン基板] と [フロントパネル基板] の基板自体は KT-929 と全く同じです。


   • 実装部品点数が違うだけです。


   • ですから、足らない部品を実装していくと KT-929 になるはずです。


   • 最初から同一基板で2モデルを作る設計になっています・・・だから兄弟機なのです。


   • [電源トランス] [電源基板] [チューニングノブ基板] は部品点数も含めて KT-929 と全く同じです。


   • チューニングツマミはアルミ削り出しで、かつ、フライホイールも装着されています。


   • 底板に点検蓋を装備しており、メンテナンス性が良い作りです。


2. FM フロントエンド


   • 4連バリキャップ方式で、以下の構成です。 KT-929 は5連バリキャップなので、少しグレードを下げています。

     (ANT)→[同調]→[Dual Gate MOS FET]→[同調]→[同調]→①→[Mixer (Dual Gate MOS FET)]→[IFT]→(IF)
     [OSC 同調 (TR)]→①


   • 同調回路はトラッキング調整できる構成です。 各ブロックはしっかりシールドされています。


3. FM IF 部


   • 以下の構成で、KT-929 よりかなり簡略化されています。 IF アンプはディスクリート構成です。

     (FE)→[CF]→[差動 TR×2]→[差動 TR×2]→[差動 TR×2]→[CF]→[差動 TR×2]→[差動 TR×2]→[差動 TR×2]→(DET)


   • S メータ回路は実装されているのですが、肝心の S メータがありません・・・変なの？


4. FM 検波部


   • PLL 検波 (DLLD) です。 PLL 検波は簡単な構成で良い特性が出ます。 T メータはここで抽出します。


5. MPX 部


   • HITACHI HA11223 を使った PLL MPX です。 KT-929 にあったパイロット信号キャンセラー回路が省略されています。


6. AM 受信部


   • 2連バリキャップ方式で同調回路はトラッキング調整できる構成です。


   • SANYO LA1245 で全てを構成します。 KT-929 と全く同じです。


7. プリセットメモリのバックアップ


   • [C109] 2200uF/16V 電解コンデンサで電源消失時のプリセットメモリをバックアップします。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 受信部の調整



   手順	SSG出力	KT-727 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : FM MUTING : ON	-	-
   2	-	76MHz 受信	L7	TP2 電圧 = 8V	OSC トラッキング調整
   3	-	90MHz 受信	TC5	TP2 電圧 = 25V
   4	手順2～3を数回繰り返す
   5	76MHz 30dB 無変調	76MHz 受信	L1 L2 L3	R101(後) 電圧 = 最大	RF トラッキング調整
   6	90MHz 30dB 無変調	90MHz 受信	TC1 TC2 TC3
   7	手順5～6を数回繰り返す
   8	83MHz 30dB 無変調	83MHz 受信	L5	R101(後) 電圧 = 最大	IF 調整
   9	83MHz 90dB 無変調		L8	D6(後) 波形 = 最大 オシロスコープで観測	PLL 検波調整
   10			L9	TP3～TP4 間電圧 = 0±20mV
   11	83MHz 90dB mono 1kHz		VR2	オーディオ出力 = 高調波歪最小
   12	83MHz 90dB stereo 1kHz L+R		VR8	下の [VCO 調整手順] を参照	MPX VCO 調整
   13	83MHz 90dB stereo 1kHz R		VR9	オーディオ出力 (L) = 最小	stereo セパレーション調整
   14	83MHz 90dB stereo 1kHz L		VR10	オーディオ出力 (R) = 最小



   • VCO 調整手順



     手順	備考
     1	VR8 を反時計方向に回し切る
     2	VR8 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	VR8 を時計方向に回し切る
     4	VR8 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	VR8 を [手順2] と [手順4] の中間に設定する



2. AM 部の調整


   • 純正 AM ループアンテナを接続して調整します。



   手順	SSG出力	KT-727 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : AM MUTING : ON	-	-
   2	-	522kHz 受信	L18	TP2 電圧 = 2.8V	OSC トラッキング調整
   3	-	1611kHz 受信	TC7	TP2 電圧 = 20.0V
   4	手順2～3を数回繰り返す
   5	603kHz 30dB 無変調	603kHz 受信	L17	LA1245 16pin 電圧 = 最大	RF トラッキング調整
   6	1404kHz 30dB 無変調	1404kHz 受信	TC6
   7	手順5～6を数回繰り返す
   8	999kHz 30dB 無変調	999kHz 受信	L19	LA1245 16pin 電圧 = 最大	IF 調整



3. 再調整結果


   • 再調整後は明らかに感度と音質が向上しました。 調整前に感じた感度低下と音の歪感はスッキリなくなりました。 再調整後は FM の音質は落ち着いているが解像度のある音、AM も良い音です。


   • FM フロントエンドの再調整で約20% 感度アップしました。


   • PLL 検波の同調点がマージン限界までズレていました。 これを正常値に再調整しました。


   • FM ステレオセパレーションは再調整前は 40dB 程度だったのですが、再調整で 左チャンネル 80dB, 右チャンネル 70dB 取れました。 優秀です。


   • FM ステレオパイロット信号のキャリアリークは調整できないのですが、それでも -65dB 取れました。 十分です。



---

使ってみました

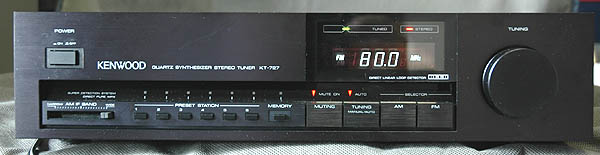

1. デザイン


   • 高級感はあまり感じられない筐体ですが、無駄がない感じはします。


   • 操作系は極めてシンプルです。


   • 通常は FM/AM を選択してプリセットボタン（選局）を押すだけです。


   • 放送局のプリセットメモリは FM 6局＋AM 6局分しかなく、ちょっと少ないです。


   • ラストチャンネルメモリ機能が実装されており、電源 OFF する前に聴いていた周波数を、電源 ON と同時に再呼び出しすることができます。

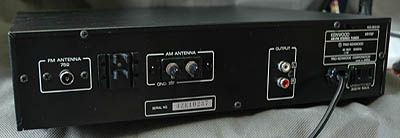

   • FM アンテナ入力は F 端子なので外来ノイズに強いです。


   • とてもコンポ用チューナと思えません。 手抜きがなくキチンと作られています。


2. 感度や音質


   • FM の感度、セパレーション、音質とも非常に良いです。


   • FM の音質に関しては KT-929 とほぼ同じです。 さわやかで歪感の全くない音です。 ともかく音がクリアです。


   • AM の感度はかなり良いです。 AM IF BAND というスライドボリュームがあって、IF 帯域を連続的に可変できます。 IF WIDE 端で聴く AM 放送はビックリするほど音が良いです。 AM チューナとしてもマトモです。



---

仕様など

1. ドキュメント


   • KT-727 Service Manual


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz (0.1MHz step)
   アンテナインピーダンス	75Ω不平衡
   感度 (IHF)	0.95uV, 10.8dBf (推定)
   S/N 50dB 感度	mono: 1.8uV, 16.2dBf (推定) stereo: 24uV, 38.8dBf (推定)
   S/N 比 (100% 変調)	mono (85dBf 入力): 98dB stereo (85dBf 入力): 88dB
   実効選択度 (IHF : ±400kHz)	70dB
   ステレオセパレーション	69dB (1kHz) 50dB (50Hz～10kHz)
   周波数特性	20Hz～15kHz ±0.5dB
   出力レベルおよび出力インピーダンス	600mV, 1.7kΩ (1kHz, 100% 変調)
   AM 受信部
   受信周波数範囲	522～1611kHz (9kHz step)
   感度	10uV, 250uV/m
   S/N 比 (30% 変調, 1mV 入力)	52dB
   高調波歪率 (1000kHz)	0.3% (WIDE), 0.6% (NARROW)
   イメージ妨害比 (1000kHz)	40dB
   IF 妨害比 (1000kHz)	60dB
   選択度 (IHF)	30dB (WIDE), 50dB (NARROW)
   出力レベルおよび出力インピーダンス	180mV, 1.7kΩ (400Hz, 30% 変調)
   総合
   電源電圧	AC100V, 50/60Hz
   定格消費電力	11W
   外形寸法	340(W)×84(H)×367(D)mm
   重量	3.9kg
   その他
   発売時期	1984年9月
   定価	45,000円




---
