KENWOOD KTF-3010

KENWOOD KTF-3010 が到着

2024年7月1日、兵庫県加古郡の A さんから KENWOOD KTF-3010 の修理依頼品が到着しました。

滅亡した AM stereo 対応です。 2028年には AM 放送自体がほぼ絶滅します。



程度&動作チェック

  1. 修理依頼者のコメント

  2. 外観

  3. 電源 ON してチェック

  4. カバーを開けてチェック

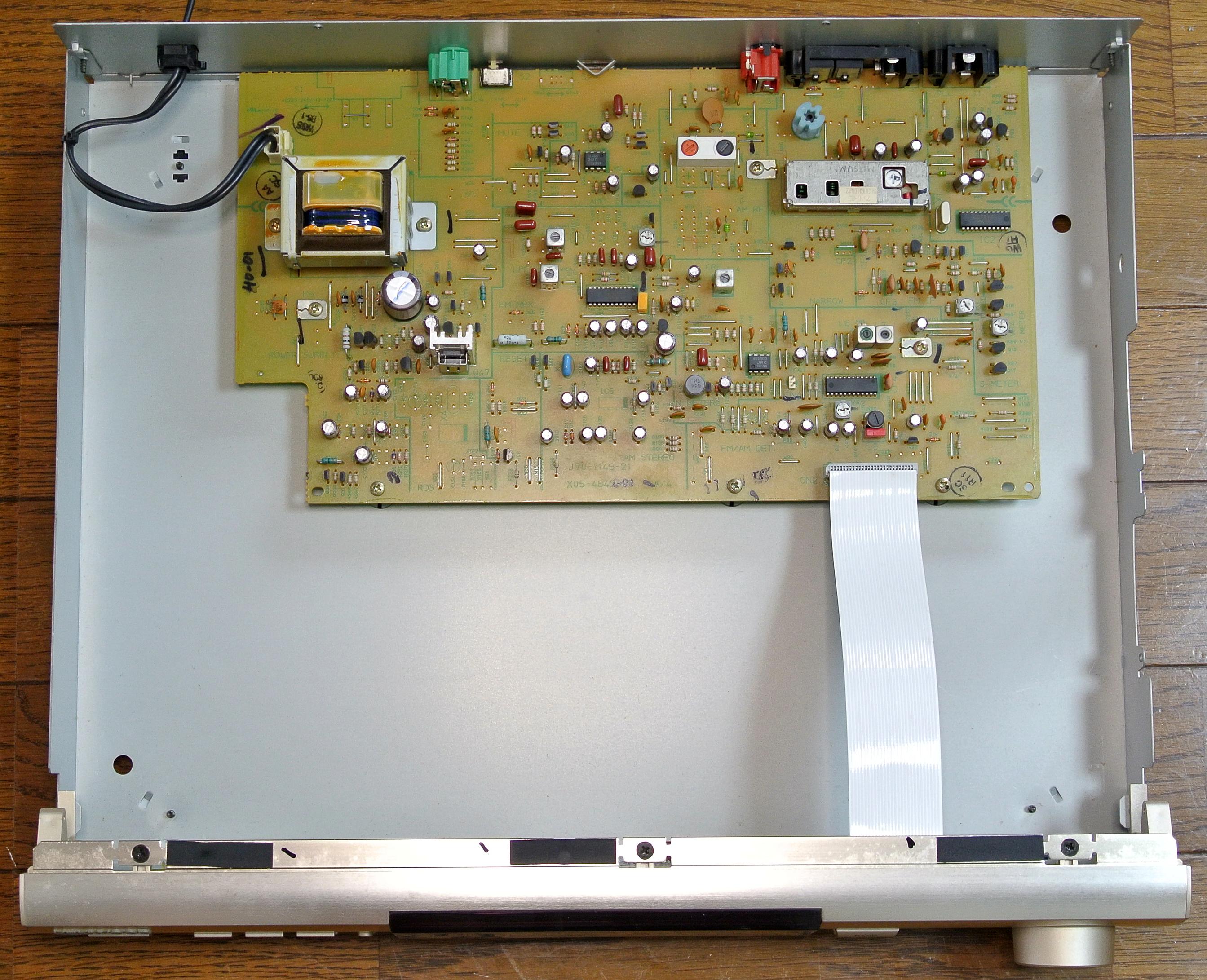

カバーを開けてみました

  1. 作りは良いです。 写真をクリックすると拡大写真を表示できます。

  2. FM フロントエンド部

  3. FM IF 部

  4. FM 検波部

  5. FM MPX 部

  6. AM 受信部

  7. プリセットメモリのバックアップ



リペア (その1):FM 受信で音が出ない

  1. 調査と原因

  2. 修理

  3. と言うことで・・・



リペア (その2):AM 受信で S メータが1個しか振れない

  1. 調査と原因

  2. 修理

  3. 修理後の動作試験

  4. 考察



リペア (その3):ハンダクラック対策

  1. 概要

  2. 修理



調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。



  1. 電圧チェッックポイント (VP)

    VP 標準値 実測値 判定 備考
    [Q30]-E -31.4V -30.5V FL
    [Q47]-E +12V +12.4V TUNER
    [Q49]-E +4.8V +4.79V PLL
    [Q52]-E +5.6V +5.58V MCU

  2. FM 受信部の調整

    手順 SSG出力 KTF-3010 の設定 調整箇所 TP 及び調整値 備考
    1 - BAND : FM
    ACTIVE RECEPTION : OFF
    IF BAND : WIDE
    RF ATT : OFF
    AUTO/MANUAL : AUTO
    -
    2 83MHz 90dB
    無変調
    83MHz 受信 L6 CN4 間電圧 = 0±20mV 同調点仮調整
    3 - 90MHz 受信 [FE]
    OSC コイル
    R18 (前) 電圧 = 7.5V OSC トラッキング調整
    4 - 76MHz 受信 - R18 (前) 電圧 = 1.4V
    5 83MHz 30dB
    無変調
    83MHz 受信 [FE]
    L1
    RF コイル×2
    S メータ = 最大 RF トラッキング調整
    6 [FE]
    IFT
    IF 調整
    7 83MHz 90dB
    mono 1kHz
    L7 オーディオ出力 = 高調波歪最小 QR 検波調整
    8 L6 CN4 間電圧 = 0±20mV
    9 手順7~8を数回繰り返す
    10 83MHz 90dB
    stereo 1kHz R/L
    83MHz 受信 VR3 オーディオ出力 (L/R) = 最小 セパレーション調整
    11 83MHz 25dB
    (36dBf)
    無変調
    VR1 時計回りに回し切る S メータ調整
    12 VR4 S メータ = レベル3
    13 83MHz 14dB
    (25dBf)
    無変調
    VR1 TUNED 表示 = ON 閾 AUTO STOP 調整

  3. AM 受信部の調整

    手順 SSG出力 KTF-3010 の設定 調整箇所 TP 及び調整値 備考
    1 - BAND : AM - -
    2 999kHz 28dBu
    無変調
    999kHz 受信 VR2 TUNED 表示 = ON 閾 AUTO STOP 調整

  4. 調整結果



使ってみました

  1. 修理&再調整が終わって

  2. デザイン

  3. 感度と音質



仕様など

  1. ドキュメント

  2. 仕様

    FM 受信部
    受信周波数範囲 76~90MHz
    アンテナインピーダンス 75Ω不平衡
    実用感度 (100% 変調, S/N 30dB) 1.6uV / 15.2dBf
    高調波歪率 (1kHz, 85dBf 入力) mono: 0.08%
    stereo: 0.09%
    S/N 比 (1kHz, 100% 変調, 85dBf 入力) mono : 80dB
    stereo : 75dB
    ステレオセパレーション 52dB (1kHz)
    キャプチャーレシオ WIDE : 2.0dB
    NARROW : 3.0dB
    実効選択度 (±400kHz) WIDE : 55dB
    イメージ妨害比 68dB
    IF 妨害比 95dB
    スプリアス妨害比 100dB
    AM 抑圧比 68dB
    サブキャリア抑圧比 55dB
    周波数特性 30Hz~15kHz +0.5 -1.5dB
    AM 受信部
    受信周波数範囲 531~1602kHz
    実用感度 (30% 変調, S/N 20dB) 12uV (400uV/m)
    S/N 比 (30% 変調, 1mV 入力) mono : 50dB
    stereo : 41dB
    ステレオセパレーション 30dB
    イメージ妨害比 30dB
    IF 妨害比 45dB
    実効選択度 30dB
    総合
    出力レベル / インピーダンス FM : 600mV / 600Ω (1kHz, 100% 変調)
    AM : 180mV / 600Ω (400Hz, 30% 変調)
    電源電圧 AC100V, 50/60Hz
    定格消費電力 8W
    外形寸法 440(W)×93.8(H)×379.5(D)mm
    重量 3.3kg
    その他
    発売時期 2000年
    定価 30,000円
