KENWOOD KT-2060

KENWOOD KT-2060 をゲット！

2007年4月7日、 ハードオフ 川口上青木店にて PLL シンセサイザー FM/AM チューナーの KENWOOD KT-2060 の中古品を1,050円で入手しました。

AM stereo 対応 なのが最大の特長のエントリー機です。

---

外観など

1. 外観

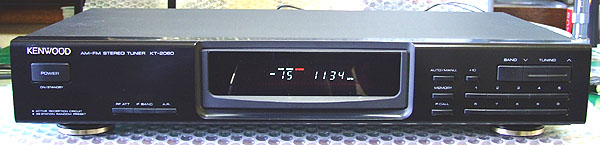

   • 目立つキズはなく、新品に近いです。


2. 購入時のままで動作チェック


   • 電源は問題なく入りました。


   • FL 表示器が少し痩せていますが、まだまだ十分な輝度です。


   • 操作ボタンは全て正常に動作しました。


   • FM 放送も AM 放送も正常に受信できました。


   • 以上のように、どこも悪いところはなく、全く正常に動作します。



---

カバーを開けてみました

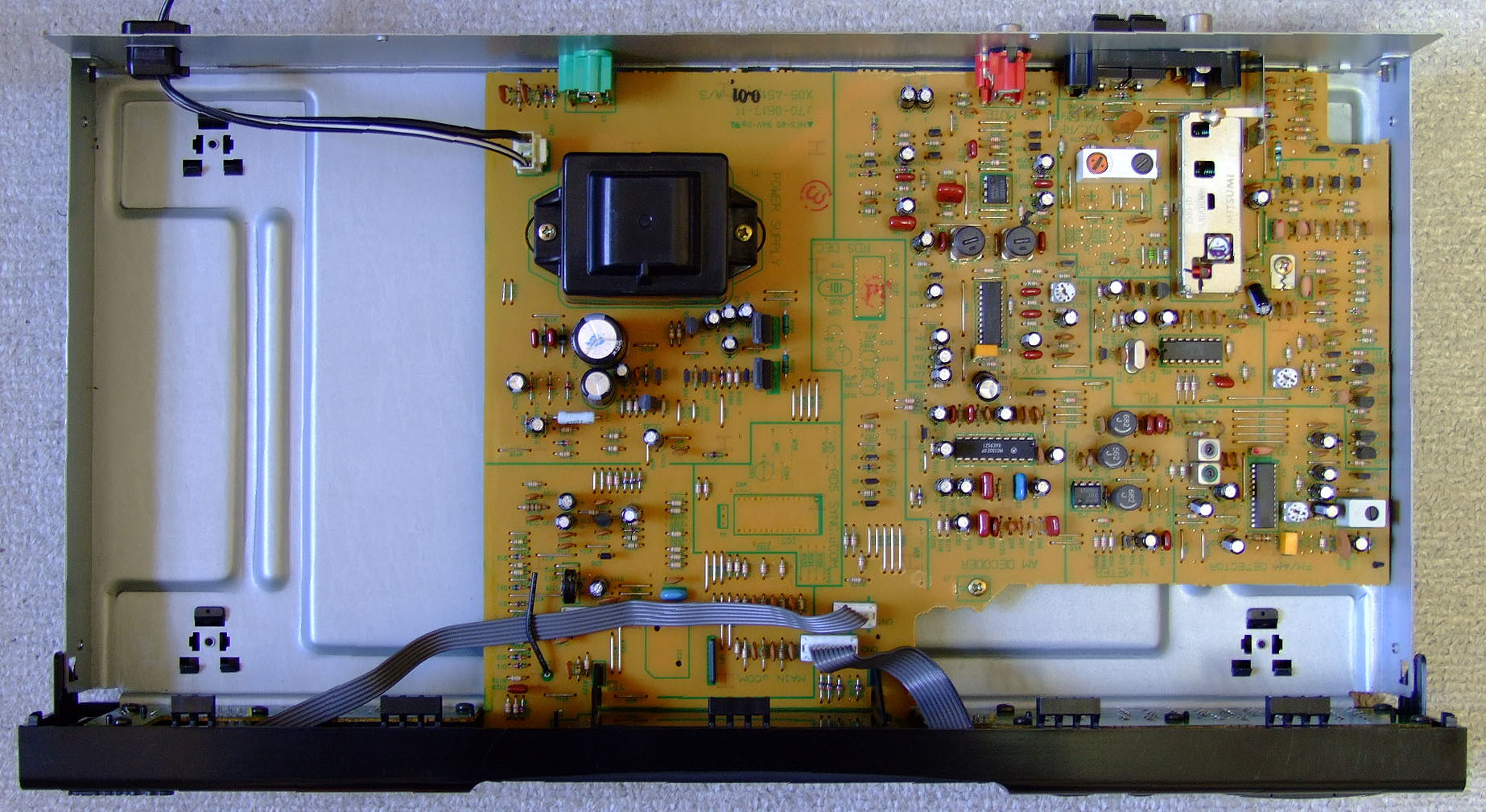

1. 基板の作りは良いです。 部品が綺麗に整然と並んでいます。 エントリー機としては基板サイズが大きく立派です。 写真をクリックすると拡大写真を表示できます。


   • 底板に点検蓋がなくメンテナンスが面倒ですが、基板サイズが小さいことが幸いして、それほど大変ではありません。 底板そのものを取り外すことができますから・・・


   • 使用部品のロット番号より、本機は1995年製造のようです。 また、電源ケーブルのマーキングも1995年となっていたので、間違いないです


   • メモリバックアップは 0.047F 5.5V スーパーキャパシタで行います。


2. IC を使用して合理化が図られています。 主な IC は以下です。


   • SANYO LA1267 ・・・ FM/AM Tuner of Electronic Tuning Type
   • SANYO LA3401 ・・・ VCO Non-Adjusting PLL FM MPX
   • SANYO LM7001 ・・・ Direct PLL Frequency Synthesizers for Electronic Tuning
   • MOTOROLA MC13020P ・・・ C-QuAM AM Stereo Decoder


3. FM フロントエンド


   • 3連バリキャップ方式で1点トラッキングをコイルだけでやる方式です。 ミツミ製で缶シールドされているので構成はよく判りません。


   • 以下の構成で、フロントエンドの前にアッテネータが組み込まれれています。


     (アンテナ)→[ATT 回路]→[フロントエンド]


4. FM IF 部


   • WIDE 時の構成は以下です


     (フロントエンド IFT)→[CF]→[TR×2]→[CF]→[LA1267]


   • NARROW 時の構成は以下です


     (フロントエンド IFT)→[CF]→ [CF] →[TR×2]→[CF]→[LA1267]


5. FM 検波部


   • [LA1267] によるクオードラチュア検波です。


6. FM MPX 部


   • [LA3401] を使った PLL MPX です。


   • 456kHz のセラロック発振子を使って 19kHz パイロット信号と同期した 38kHz 搬送波を作り出しています。 高安定で VCO 調整不要になっています。


7. AM 受信部


   • [LA1267] で全てを構成します。 2連バリキャップ方式です。


   • AM Stereo Decoder に [MC13020P] を使っています。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェック



   チェックポイント	標準値	実測値
   W98 (ジャンパー)	5.6V	5.72V
   R190 フロント側	12V	12.16V
   R191 フロント側	12V	12.21V



2. FM 受信部の調整



   手順	SSG周波数	SSG出力	KT-2060 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM RF ATT : OFF IF BAND : NARROW AR : OFF AUTO/MANUAL : MANUAL	-	-
   2	-	-	90MHz 受信	OSC コイル	TP4 (VT) 電圧 = 8.3V	VT high
   3	-	-	76MHz 受信	-	TP4 (VT) 電圧 = 1.6V	VT low 確認のみ
   4	83MHz	30dB 変調 : OFF	83MHz 受信	RF コイル×2 IFT	VR2-1pin 電圧 = 最大	RF 調整
   5	83MHz	90dB 変調 : 1kHz mono	83MHz 受信	L6	オーディオ出力 = 高調波歪最小
   6	83MHz	90dB 変調 : 1kHz mono	83MHz 受信	L5	TP5～TP6 (Vref Tuned) 端子間電圧 = 0V	(FM 同調点調整)
   7	-	-	-	-	手順5と6を数回繰り返す	クォードラチュア検波調整
   8	83MHz	20dB 変調 : 1kHz mono	83MHz 受信	VR1 (TUNED)	[TUNED] 表示がちょうど出るように調整	[TUNED] レベル調整



3. MPX 部の調整



   手順	SSG周波数	SSG出力	KT-2060 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM RF ATT : OFF IF BAND : WIDE AR : OFF AUTO/MANUAL : AUTO	-	-
   2	83MHz	90dB 変調 : 1kHz stereo	83MHz 受信	フロントエンド内 IFT	オーディオ出力 = 高調波歪最小	±90度の範囲で調整する
   3	83MHz	90dB 変調 : R/L ch. only 1kHz stereo	83MHz 受信	VR3 (SEP.)	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整



4. AM 受信部の調整



   手順	SSG周波数	SSG出力	KT-2060 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM AUTO/MANUAL : MANUAL	-	-
   2	-	-	1602kHz 受信	A1 橙色コア	TP4 (VT) 電圧 = 7.5V	VT high
   3	-	-	531kHz 受信	-	TP4 (VT) 電圧 = 1.3V	VT low 確認のみ
   4	999kHz	40dB 変調 : OFF	999kHz 受信	A1 黒色コア L4	VR2-1pin 電圧 = 最大	AM ループアンテナを接続して調整
   5	999kHz	20dB 変調 : OFF	999kHz 受信	VR2 (AM TUNED)	[TUNED] 表示がちょうど出るように調整	[TUNED] レベル調整



5. 調整結果


   1. 高調波歪率は 1kHz, IF BAND = WIDE で mono 0.01%, stereo 0.015% と意外と良好な数値でした。


   2. FM ステレオセパレーションとキャリアリークは以下となりました。 問題ない数値です。



      項目	IF BAND	L	R	単位
      ステレオセパレーション	WIDE	48	49	dB
      ステレオセパレーション	NARROW	39	34	dB
      パイロット信号キャリアリーク	-	-62	-63	dB
      オーディオ出力レベル偏差 (MONO)	-	0	+0.45	dB




---

使ってみました

1. デザイン


   • デザインは良いですが、高級感に乏しいです。


   • フロントパネルはヘヤラインアルミ風プラスチックです。 触らなければアルミに見えます。


   • 質感を感じる部分はどこにもありません。 軽～い筐体に、操作が重いプラスチック製のボタン・・・


   • 以上はエントリー機なのでやむを得ないですが、現代の4～5万円のチューナーと同等の性能・音質のチューナーなのでお得かも。


2. 機能など


   • FM アンテナ入力は F 端子なので、雑音電波が混入しないです。


   • ステーションメモリが FM/AM ランダム39局分あります。 十分過ぎです。


   • このクラスのチューナとしては [RF ATT] [IF BAND] [AR] など、機能が多いです。 AR 機能を ON にしておくと、最適な受信設定を自動的にやってくれます。


   • 電波のレベル表示がありません。


   • ミューティング機能がありません。


3. 性能＆音質


   • FM 受信


     • なぜか周波数表示は4桁です。 例えば 80MHz を受信すると 80.00MHz と表示されます。


     • フロントエンドが3連バリキャップですが、感度や妨害波排除能力はそこそこ良いです。 ちゃんとしたアンテナを設置して使うなら、不満なく使えると思います。


     • 音質は硬めでスッキリ感がある KENWOOD トーンです。


   • AM 受信


     • 感度は高く、それなりに音質も良いです。


     • 本機の特長の AM stereo を聴いてみるとフワァーとした聴感です。 高域の出かたは押さえられている感じです。


   • KENWOOD KT-3080 とほぼ同一


     • KT-3080 は KT-2060 の2年後の1997年に発売され定価で1万円高いですが、ほぼ同一の回路構成・性能・音質です。 このため、KT-2060 はお買い得です。


     • KT-2060 はベースモデルで、KT-3080 はマイナーチェンジモデル（同調ノブを付けてデザイン変更）と思います。



---

仕様その他

1. ドキュメント


   • KT-2060L Service Manual


2. 仕様は以下です。



   FM チューナー部
   受信周波数範囲	76～90MHz
   アンテナインピーダンス	75Ω不平衡
   感度（75ΩF）	1.4μV/14.2dBf
   高調波歪率（Wide、1kHz）	mono : 0.07% stereo : 0.2%
   S/N 比（100%変調、85dBf入力）	mono : 81dB stereo : 76dB
   実効選択度（±400kHz）	Wide : 55dB
   ステレオセパレーション	Wide : 50dB（1kHz）
   周波数特性	30Hz～15kHz +0.5, -1.5dB
   AM チューナー部
   受信周波数範囲	531～1602kHz
   感度	12μV・400μV/m
   S/N 比	mono : 50dB
   高調波歪率	0.3%
   総合
   電源電圧	AC100V, 50/60Hz
   定格消費電力	10W
   外形寸法	440(W)×79(H)×245(D)mm
   重量	2.4kg
   その他
   発売時期	1995年
   定価	22,000円 (税不含)




---
