TRiO KT-770

TRiO KT-770 をゲット！

2009年8月13日、私のチューナーページのファンから シンセサイザー FM/AM チューナーの TRiO KT-770 の寄贈を受けました。

寄贈者のコメントは「受信周波数表示が 0.1MHz ズレています。」です。

---

早速、動作チェック

1. 外観


   • 全体的には並みの中古です。


   • 正面から見るフロントパネルにはキズはありません。 フロントパネルの天板への折り返し部分にかなり擦りキズがあります。


   • リアパネルにサビはありません。


   • 天板にはキズが多いです。


   • 底板部分は特に問題ありません。


2. 入手した状態のまま電源 ON してチェックしました


   • 電源は問題なく入りました。


   • 蛍光表示器の経年劣化はありませんでした。 昔のチューナーは表示器にグレードの高いものを使っているようです。


   • 操作ボタンにガタや動作不良はなくマトモです。


   • 放送はほぼ正常に受信できましたが、+0.1MHz の周波数ズレがありました。



---

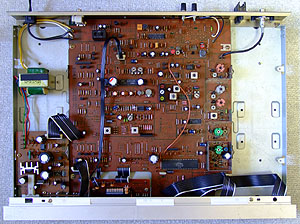

カバーを開けてみました

1. 基板の作りは良く、部品が綺麗に整然と並んでいます。 写真をクリックすると拡大写真を表示できます。


2. IC を使用して合理化が図られています。 主な IC は以下です。


   • NEC uPC1163H ・・・ FM IF Amplifier（PLL 検波部で使用）
   • NEC uPC1223C ・・・ FM MPX
   • Panasonic AN6135 ・・・ Hi-Fi Pop-Noise Canceller
   • SANYO LA1222 ・・・ FM IF Amplifier
   • SANYO LA1231N ・・・ FM IF System
   • SANYO LA1245 ・・・ AM Electronic Tuner
   • Toshiba TC9147BP ・・・ Static FM/AM/LM 3 Bands Digital Tuning System
   • Toshiba TD6104P ・・・ Programable Counter
   • Toshiba TD6301AP


3. FM フロントエンド部


   • 5連バリキャップで、以下の構成です。


     (アンテナ入力)→[同調]→[Dual Gate FET]→[同調]→[同調]→[Mixer (Dual Gate FET)]←[OSC Buffer 同調]←[OSC 同調 (TR)]


   • 同調回路はトラッキング調整できる構成です。


4. FM IF 部


   • 帯域 WIDE だけのような以下の構成です。


     (フロントエンド IFT)→[UP-CF]→[LA1222]→[IFT]→[UP-CF]→[LA1231N]


5. FM 検波部


   • DLLD と呼ばれるバランス型 PLL 検波です。


6. MPX 部


   • [uPC1223C] を使った PLL MPX です。


   • 左右セパレーション調整が各々にできます。


   • パイロット信号キャンセラー回路を内蔵しています。


7. AM 受信部


   • [LA1245] で全てを行っています。


   • 2連バリキャップのフロントエンド構成でごく普通です。


8. 使っている部品のロット番号より、本機は1983年製造品と判りました。 電源ケーブルの製造マーキングも1983年でした。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェック



   手順	TP 及び調整値	備考
   1	電源基板 [CN7-2pin] = 標準値 +19V	FL 電源 実測値 +19.4V
   2	電源基板 [CN7-3pin] = 標準値 +5.6V	MCU 電源 実測値 +5.64V
   3	電源基板 [CN7-7pin] = 標準値 +27V	VT 電源 実測値 +27.1V
   4	電源基板 [CN7-8pin] = 標準値 +14V	チューナー電源 実測値 +14.65V



2. FM 受信部の調整



   手順	SSG周波数	SSG出力	KT-770 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM MODE : MANUAL	-	-
   2	83MHz	90dB 変調 : OFF	83MHz 受信	L10	TP1～TP2 間電圧 = 0V	±20mV 以内
   3	-	-	76MHz 受信	L7	R15 (22kΩ) リア側電圧 = 7.0V	VT low
   4	-	-	90MHz 受信	CT5	R15 (22kΩ) リア側電圧 = 23.0V	VT high
   5	-	-	-	-	手順3と4を数回繰り返す	OSC トラッキング調整
   6	-	-	76MHz 受信	L6	R12 (100kΩ) 右側波形 = 最大	シンクロスコープで測定
   7	-	-	90MHz 受信	CT4	R12 (100kΩ) 右側波形 = 最大	シンクロスコープで測定
   8	-	-	-	-	手順6と7を数回繰り返す	OSC Buffer トラッキング調整
   9	76MHz	30dB 変調 : OFF	76MHz 受信	L1 L2 L3	LA1231N 13pin 電圧 = 最大
   10	90MHz	30dB 変調 : OFF	90MHz 受信	CT1 CT2 CT3	LA1231N 13pin 電圧 = 最大
   11	-	-	-	-	手順9と10を数回繰り返す	RF トラッキング調整
   12	83MHz	30dB 変調 : OFF	83MHz 受信	L5 L8	LA1231N 13pin 電圧 = 最大	IF 調整
   13	83MHz	90dB 変調 : OFF	83MHz 受信	L11	D9 右側波形 = 最大	シンクロスコープで測定
   14	83MHz	90dB 変調 : OFF	83MHz 受信	L12	TP3～TP4 間電圧 = 0V	±20mV 以内
   15	83MHz	90dB 変調 : 1kHz 100% mono	83MHz 受信	VR2	オーディオ出力 = 高調波最小



3. FM MPX 部の調整



   手順	SSG周波数	SSG出力	KT-770 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM MODE : AUTO	-	-
   2	83MHz	90dB Pilot 信号 : ON 変調 : 1kHz 100% stereo	83MHz 受信 IF BAND : WIDE	L5 L8	オーディオ出力 = 高調波歪率最小	IF 歪調整 ±90度の範囲で調整
   3	83MHz	Pilot 信号 : OFF	83MHz 受信	VR3	TP5 周波数 = 76kHz±200Hz	VCO フリーラン周波数 周波数カウンタで測定
   4	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	VR4 L16	オーディオ出力 = 19kHz 成分最小	Pilot 信号キャンセラー
   5	83MHz	90dB Pilot 信号 : ON 変調 : R only, 1kHz 100%	83MHz 受信	VR5	L ch. オーディオ出力電圧 = 最小	セパレーション調整 (R→L への漏れ音)
   6	83MHz	90dB Pilot 信号 : ON 変調 : L only, 1kHz 100%	83MHz 受信	VR6	R ch. オーディオ出力電圧 = 最小	セパレーション調整 (L→R への漏れ音)



4. AM 部の調整



   手順	SSG周波数	SSG出力	KT-770 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM MODE : MANUAL	-	-
   2	-	-	522kHz 受信	L23	R15 リア側電圧 = 2.5V	VT low
   3	-	-	1611kHz 受信	CT9	R15 リア側電圧 = 20.0V	VT high
   4	-	-	-	-	手順2と3を数回繰り返す	OSC トラッキング調整
   5	603kHz	変調 : OFF 出力 : 30dB	603kHz 受信	L19	シグナルレベルメータ = 最大	ループアンテナを接続した 状態で行うこと
   6	1395Hz	変調 : OFF 出力 : 30dB	1395kz 受信	CT6	シグナルレベルメータ = 最大	ループアンテナを接続した 状態で行うこと
   7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
   8	603kHz	変調 : OFF 出力 : 30dB	603kHz 受信	L24	シグナルレベルメータ = 最大	IF 調整 ループアンテナを接続した 状態で行うこと



5. 調整結果


   1. FM はあちこちズレまくっていました。


   2. FM ステレオセパレーションは 以下となりました。 素晴らしい数値です。



      項目	L	R	単位
      ステレオセパレーション	79	70	dB
      パイロット信号キャリアリーク	-61	-63	dB
      オーディオ出力レベル偏差 (MONO)	0	-0.05	dB




---

使ってみました

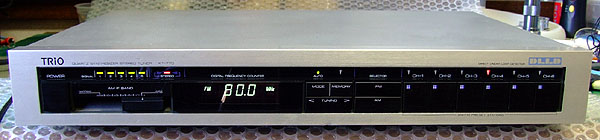

1. スッキリとしたデザイン


   • フロントパネルにヘアラインアルミ材を使用しており、質感は高いです。


   • 表示はシンプルです。


2. 機能関連


   • ステーションメモリは FM 6局＋AM 6局 あります。 高感度なので多くの電波が拾えるのに、このメモリ数はちょっと少ないです。


   • ステーションメモリボタンを押してから音が出てくるのに1秒程度かかります。 ちょっと遅いです。


   • FM アンテナ入力は F 端子なので、雑音電波が混入しないです。


3. 感度や音質


   • FM 感度や妨害波排除能力が高いです。


   • FM セパレーションがすごく良いです。


   • FM の音質は歪感が少なく、輪郭がハッキリで、スッキリした音の出かたです。


   • AM の感度はかなり良いです。 スライドボリュームで IF 帯域を連続的に可変できます。 WIDE 側にした時の音質は結構イイです。


   • なかなか良いチューナー です。


     • KT-1010 のベースになったモデルと思われます。


     • KT-1010 に比べ、余分な回路がないシンプルさが音質に良い方向に作用していると思います。


     • オーディオマニアでも満足できる十分な性能と音質のチューナーです。 お奨めできます。



---

レベルメータ

• FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 1～5 とあるのはレベル表示、×が消灯、○は点灯です。


• これを見ると、S/N 良く受信するためには、レベル5の必要があるようです。



  アンテナ入力 (dB)	1	2	3	4	5
  ～5	×	×	×	×	×
  6～24	○	×	×	×	×
  25～33	○	○	×	×	×
  34～38	○	○	○	×	×
  39～45	○	○	○	○	×
  46～	○	○	○	○	○




---

仕様ほか

1. ドキュメント


   • KT-770 Service Manual


   • KT-770 カタログ


2. 仕様



   FM チューナー部
   受信周波数範囲	76～90MHz
   感度（75Ω）	mono : 0.95μV/10.8dBf
   S/N 比 50dB 感度	mono : 1.77μV/16.2dBf stereo : 24.0μV/38.8dBf
   高調波歪率	mono : 0.02%(100Hz), 0.0095%(1kHz), 0.15%(50Hz～10kHz) stereo : 0.04%(100Hz), 0.02%(1kHz), 0.18%(50Hz～10kHz)
   S/N 比（85dBf 入力時）	mono : 98dB stereo : 88dB
   実効選択度	60dB(400kHz)
   ステレオセパレーション	66dB(1kHz), 45dB(50Hz～10kHz), 40dB(15kHz)
   イメージ妨害比	95dB(84MHz)
   IF 妨害比	110dB(84MHz)
   スプリアス妨害比	100dB(84MHz)
   AM 抑圧比	70dB
   サブキャリア抑圧比	70dB
   AM チューナー部
   受信周波数範囲	522～1611kHz
   感度	10μV 250μV/m(ループアンテナ)
   選択度	25dB(±9kHz)
   S/N 比	52dB(30%変調1mV入力)
   総合
   定格消費電力	9.5W（電気用品取締法）
   電源	AC100V, 50/60Hz
   外形寸法	420(W)×64(H)×317(D)mm
   重量	3.4kg
   その他
   発売時期	1983年
   定価	49,800円




---
