Marantz ST-17

Marantz ST-17 が到着！

2024年12月24日、大阪府河内長野市の Y さんから Marantz ST-17 のクリスマスプレゼントが到着しました。 研究用としての寄贈品です。

しばらく諸事情で手が付けられませんでしたが、2025年3月13日に修理＆再調整を完了しました。

FM stero/AM stereo 対応で定価6万円のチューナです。

---

程度＆動作チェック

1. 寄贈者のコメント


   • 何年も前に中古品をヤフオクで入手しました。 故障して音が出なくなりました。


2. 外観チェック


   • 製造シリアル番号は [MZ009740020079] で、電源コードの製造マーキングよりは製造年は不明です。


   • モデル名は、フロントパネルには [ST-17] とありますが、リア面の製造シリアル番号シールには [ST-17F] となっています。


     • 最後の [F] は日本仕様であることを示しています。 [ST-17] の日本仕様版ということ。


   • 外観は指摘するような問題はなく、 非常に綺麗！！！ とは言っても中古なのでキズ・スレが皆無ということではありません。

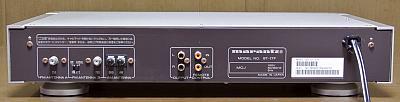

   • リアパネルの RCA 端子に少しクスミがありますが問題はないです。 F 端子には輝きが残っています。


   • [リモコン] [AM ループアンテナ] は付属していませんでした。


3. 電源 ON してチェック


   • 電源は入り、FL 表示器は正常で輝度も十分です。


   • オートチューニングで放送局をサーチすると、放送局は見つかり一瞬 [STEREO] [TUNED] 表示が出ますが音が出ません。


     • この状態で [MONO] にするとマトモそうなモノラル音が出ます。 同調点調整がズレているような気がします。


   • 操作ボタンに使っているタクトスイッチの劣化を感じます。 ボタンを押して期待外の反応をすることがあるのです。


     • 例えば、[IF BAND] ボタンを操作しているのに ANTENNA A/B が切り換わってしまうことがあります。


4. カバーを開けてチェック


   • 使用 IC のロット番号より、本機は [1998年製造品] とわかりました。


   • 内部は非常に綺麗で目視では劣化部品は見当たりません。



---

カバーを開けてみました

1. 基板の作りは良く、部品が綺麗に整然と並んでいます。 写真をクリックすると拡大写真を表示できます。


   • 主に [チューナ基板] フロントパネル基板] [電源スイッチ基板] で構成します。


   • ELNA Cerafine オーディオクラス電解コンデンデンサが多く搭載されています。


   • HDAM というオーディオ出力アンプが L/R 別々に 銅製シールド に入っています。


   • 電源トランスが大きく、安定動作が期待できます。


   • 点検用裏蓋がないので、基板の部品交換は面倒そうです。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     MOTOROLA	MC13022	Advanced Medium Voltage AM Stereo Decoder
     SANYO	LA1266	AM/FM Tuner System of Electronic Tuning Type
     	LA3410	VCO Non-Adjusting PLL FM MPX
     	LC7218	PLL Frequency Synthesizer for Electronic Tuning
     TOSHIBA	TMP87PS71F	CMOS 8-BIT MICROCONTROLLER



2. FM フロントエンド


   • MITSUMI 製のフロントエンドで、4連バリキャップ方式です。 シールドケースに入っているので詳細はわかりません。


3. FM IF 部


   • WIDE/NARROW に切り替えできます。


   • WIDE 時

     (FE)→[CF]→[TR]→[TR×2]→[TR×2]→[CF]→[LA1266]→(MPX)


   • NARROW 時

     (FE)→[CF]→[TR]→[TR×2]→ [CF]→[CF]→[IFT]→[TR×2] →[TR×2]→[CF]→[LA1266]→(MPX)


4. FM 検波部


   • [LA1266] によるクォードラチュア検波です。


5. FM MPX 部


   • [LA3410] による PLL MPX です。


6. AM 部


   • [LA1266]＋[MC13022] で全てを構成します。 [MC13022] でステレオ分離します。


7. プリセットメモリのバックアップ


   • [フロントパネル基板] に実装された [C503] 0.022F/5.5V でバックアップします。


   • この容量だとバックアップ保持期間は 1週間～1ヶ月 程度と思います。



---

メンテナンス機能

1. 概要


   • ST-17 には隠されたメンテナンスで使える面白い機能があります。


   • [調整用周波数プリセット] [プリセットメモリクリア] [表示器セグメントチェック] [LOCAL OSC チェック] 機能があります。


   • [プリセットメモリクリア] 機能は通常の使用にも役立ちます。


2. 操作


   • 操作手順


     1. [MODE] ボタンを押したままにして次に [BAND] ボタンを押し、そのまま2つのボタンを押したままにします。


     2. [MODE]＋[BAND] ボタンを押したまま、それぞれの機能ボタンを押して手を離します。


   • 例えば、[トラッキングポイントメモリモード] を起動するには・・・


     • [MODE] ボタンを押しながら [BAND] ボタンを押し、そのまま [MONO] ボタンを押します。



     起動ボタン	機能ボタン	モード	動作
     [MODE]＋[BAND]	[MONO]	トラッキングポイントメモリ	プリセットメモリ P1～P13 を [表-1] のように設定する
     	[TUNING]	プリセットメモリクリア	プリセットメモリを全部クリアする
     	[DISPLAY]	表示器セグメントチェック	表示器の点灯状況を (自分の目で) チェックする
     	[ST NAME]	LOCAL OSC チェック	チェック結果として [表-2] のメッセージを表示する



   • 表-1 : トラッキングポイント設定周波数



     P1～P3	P4	P5	P6	P7	P8	P9	P10～P13
     76.0	78.0	83.0	88.0	603	999	1404	531
     MHz				kHz



   • 表-2 : LOCAL OSC 診断メッセージとその内容



     メッセージ	意味
     TUNER OK	全てのデータバスと FM および AM ローカル発振器は正常
     TUNER NG	データバスは正常だが、FM および AM ローカル発振器は異常
     FM NG	データバスと AM ローカル発振器は正常だが、FM ローカル発振器は異常
     AM NG	データバスと FM ローカル発振器は正常だが、AM ローカル発振器は異常
     PLL NG	データバスラインまたは PLL IC の動作が異常




---

リペア (その1)：AUTO STEREO モードで音が出ない

1. 原因


   • AUTO STEREO モードでは音が出ず MONO モードにすると音が出ることより、同調点ズレしていると思います。


   • 放送局の周波数に合わせた時に R254 両端電圧 (同調点電圧) = 138mV でした。 この電圧は ±100mV を超えると異常になります。


2. 修理


   • [L251] IFT を調整して ±5mV 以内にしたら [TUNED] [STEREO] 表示が出て音が出るようになりました。


   • ステレオ感も感じます。 とりあえず直りました。 後は本格的に再調整するだけです。



---

リペア (その2)：タクトスイッチに劣化を感じる

1. 概要


   • 本機はタクトスイッチの接点を XY マトリックス回路で取り込んでいるのではありません。


   • 右の回路のように抵抗を介して電圧の違いで取り込んでいます。


   • 回路からわかるように、スイッチの劣化で接点抵抗が大きくなると誤動作するのです。


   • タクトスイッチは同じロットなので全部劣化していると思います。


2. タクトスイッチ全数交換


   • タクトスイッチは [フロントパネル基板] に実装されています。


   • タクトスイッチを交換するには [フロントパネル基板] を取り出す必要があります。


   • 左の写真は天板を外した状態です。


     • 緑□のケーブルをコネクタから外します。 コネクタの両端のストッパーを持ち上げるとケーブルがスルっと抜けます。


     • 赤〇のネジを外します。 近くに皿ネジがありますが、これは外しません。


     • 青〇の奥にあるネジを外します。 これはミリネジです。


   • 右の写真は底側です。


     • 赤□のラインにあるネジを全て外します。


     　


   • 左の写真のようにフロントパネルが分離できました。 ここから [フロントパネル基板] へのアクセスは見ればわかるので省略します。


   • 右の写真はオリジナルのタクトスイッチ (左側) と交換に使ったタクトスイッチ (右側) です。


     • 形状は違いますが互換性があります。 [基板～ボタントップ 5mm] [2pin] タイプです。


     　

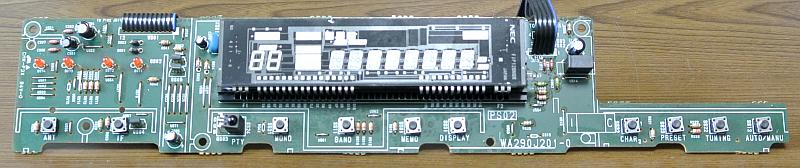

   • 下の写真はタクトスイッチ交換前です。

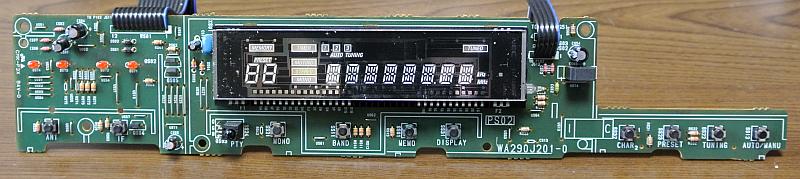

   • 下の写真はタクトスイッチ交換後です。 全数の10個交換しました。




   • タクトスイット交換後、分解したのと逆の手順で組み立てました。


3. 交換後の動作確認


   • 全てのボタンが誤動作することなく気持ちよく反応することを確認しました。 直りました！！！



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント

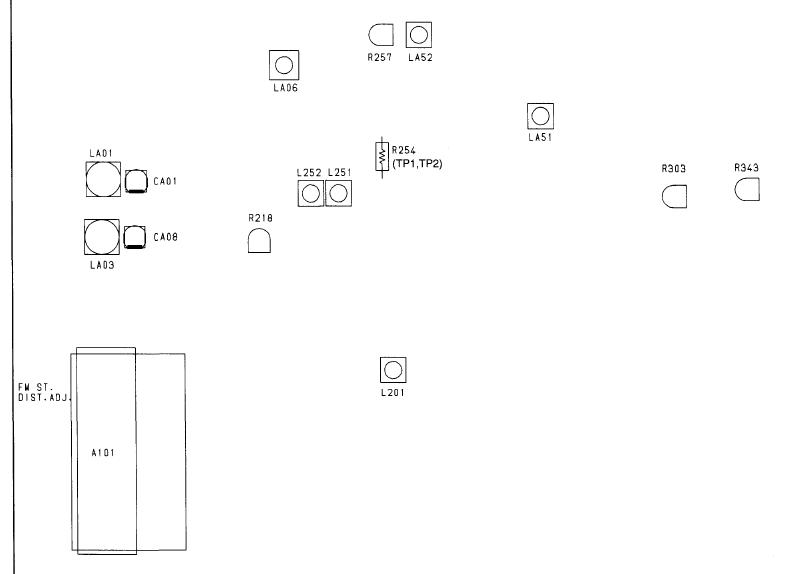

   • この図はリアパネル側から基板を眺めた調整ポイント配置です。





2. 電源電圧チェックポイント (VP)


   • ジャンパ (Uxxx) または抵抗 (Rxxx) のところで計測します。 電圧の実測値は以下のように正常でした。



     ポイント	標準値	実測値	判定	備考
     U239 (Q801-E)	+12V	+11.3V	〇	AF 用
     U142 (Q802-E)	-12V	-11.5V	〇	AF 用
     U141 (Q807 (7812) OUT)	+12V	+12.0V	〇	チューナ用
     R830 前 (Q811 (L78MR05) 5pin)	+5.6V	+5.61V	〇	デジタル用
     U312 (Q841-E)	+8V	+8.02V	〇	LA1266 用



3. FM 受信部の調整


   • フロントエンドのコイル調整は物理的に難しいので、ここは触れない前提で調整します。



   手順	SSG出力	ST-17 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：FM MONO：OFF	-	-
   2	83MHz 90dB mono 1kHz	83MHz 受信 IF BAND：WIDE	L252	オーディオ出力 = 歪率最小	クォードラチュア検波調整
   3			L251	R254 の両端電圧 = 0V
   4	手順2～3を数回繰り返す
   5	83MHz 90dB stereo 1kHz L+R	83MHz 受信 IF BAND：WIDE	[FE] IFT	オーディオ出力 = 歪率最小	ステレオ IF 歪補正 (WIDE)
   6		83MHz 受信 IF BAND：NARROW	L201		ステレオ IF 歪補正 (NARROW)
   7	83MHz 19dB mono 1kHz	83MHz 受信 IF BAND：WIDE	R257	MUTING = ON/OFF 閾	MUTING レベル調整 (WIDE)
   8		83MHz 受信 IF BAND：NARROW	R218		MUTING レベル調整 (NARROW)
   9	83.0MHz 90dB 変調：R/L only 1kHz	83MHz 受信 IF BAND：WIDE	R303	L/R オーディオ出力電圧 = 最小	セパレーション調整 (WIDE)
   10		83MHz 受信 IF BAND：NARROW	R343		セパレーション調整 (NARROW)



4. AM 受信部の調整


   • 純正ループアンテナで調整が必要です。 純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。


   • AM stereo 放送は終了しているので、ステレオセパレーション調整は省いています。


   • [C261] は半固定抵抗器 [R257] のリア側にあります。



   手順	SSG出力	ST-17 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：AM	-	-
   2	603kHz 40dB 無変調	603kHz 受信	LA01	C261 右電圧 = 最大	RF トラッキング調整
   3	1404kHz 40dB 1kHz	1404kHz 受信	CA01
   4	手順2～3を数回繰り返す
   5	999kHz 40dB 無変調	999kHz 受信	LA06 LA52	C261 右電圧 = 最大	IF 調整



5. 調整結果


   • FM 受信


     • かなり良好な数値が出ました。 FM フロントエンドが4連バリキャップなので性能も十分です。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	54	55	dB
     	NARROW		42	37	dB
     高調波歪率 (1kHz)	WIDE	mono	0.11		%
     		stereo	0.11		%
     	NARROW	mono	0.29		%
     		stereo	0.29		%
     パイロット信号キャリアリーク	WIDE	stereo	-73	-76	dB
     オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	+0.45	dB



   • AM 受信


     • 純正 AM ループアンテナが付属していなかったです。

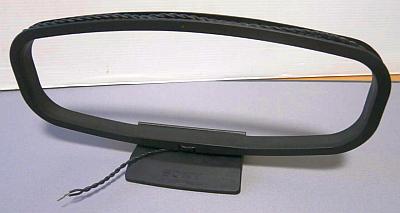

     • そこで右の写真のループアンテナで調整しました。 相性は良かったです。


     • SONY ST-SA5ES などの大型ループアンテナです。 中古市場によく出ています。


     • 横幅 28cm、高さ 12cm くらいのサイズです。


     • このループアンテナで最高感度になるよう調整しました。



---

使ってみました

1. 修理＆再調整が終わって


   • 筐体がアルミの塊で豪華過ぎて、どこから分解すれば [フロントパネル基板] を取り出せるのか悩みました。


   • なんとかタクトスイッチを交換できてホッとしました。 全ての不具合が直り、新品時の性能に戻せてヤレヤレ！！！


2. デザイン


   • [リアパネル] [底板] 以外はシャンパンゴールド色アルミ材で豪華です。


   • アルミ材の塊みたいなチューナで 6.8kg とズッシリ重いです。


   • 底面の4個の脚は無垢のアルミ材に見えて高級感があります。


   • 豪華さでは他社の20万円クラスにも負けません。 所有する喜びを感じます。


   • チューニングはジャイロ式で高級機らしい重みがあってスムーズです。


   • FM/AM ランダムに60局プリセットできます。 こんなにあっても使い切れません。


     • 局名も最大8文字でプリセットでき便利です。


   • アンテナ端子は F 端子のため、妨害電波の混入を防げます。


   • [T メータ] [S メータ] がありません。 無くても問題はありませんが、やや寂しいです。


3. FM 受信


   • 感度は良く妨害波排除能力は十分で出てくる音もシッカリしています。


   • 音に艶っぽさがあって、クォードラチュア検波の機種としてはかなり良いです。 この音に満足できます。


4. AM 受信


   • 越谷では受信にやや難がある ラジオ日本 も良好に受信できました。 感度は良いです。


   • 残念ながら 2028年に AM 放送終了 してワイド FM に移行してしまいます。


   • ST-17 はワイド FM に対応していませんが、 ワイド FM 対応クリコン を使えば受信できるようになります。


     • [2系統のアンテナ端子がある] [放送局名がプリセットできる] [プリセットメモリ数が多い] とまさにピッタリです。


5. 総評


   • ST-17 は初めて手掛けるチューナですが3つの感激がありました。 こういう優れたチューナがあったんだと。


     • アルミの塊のような豪華な筐体で、内部も含めて素晴らしい作りに感激！


     • 隠された自己診断機能があることに感激！


     • そして肝心の音は艶っぽくてかなり良いことに感激！


   • [豪華絢爛の筐体] [艶っぽい音] [十分な受信性能] とお奨めできるチューナです。



---

仕様ほか

1. ドキュメント


   • ST-17 User Guide ・・・ 海外仕様 (参考)


   • ST-17 Service Manual ・・・ 日本仕様にも対応


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz
   実用感度 (75Ω/モノラル)	11.3dBf/1.0uV
   S/N 比 50dB 感度	モノラル : 16.8dBf/1.9uV ステレオ : 39.2dBf/25uV
   高調波歪率	モノラル : 0.08% ステレオ : 0.12%
   S/N 比	モノラル : 80dB ステレオ : 73dB
   実効選択度	WIDE : 40dB NARROW : 63dB
   ステレオセパレーション (1kHz)	55dB
   周波数特性	30Hz～15kHz +0.5dB, -1.0dB
   イメージ妨害比	75dB
   IF 妨害比	100dB
   スプリアス妨害比 (84MHz)	100dB
   AM 抑圧比	70dB
   サブキャリア抑圧比	70dB
   出力レベル	940mV
   アンテナ端子	F 型 75Ω 2系統
   AM 受信部
   受信周波数範囲	531～1602kHz
   実用感度 (ループアンテナ)	350uV/m
   高調波歪率 (1kHz)	モノラル : 0.3%
   S/N 比	モノラル : 52dB
   ステレオセパレーション (1kHz)	30dB
   出力レベル/インピーダンス (30% 変調)	280mV/1.7kΩ
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力（電気用品取締法）	9W
   寸法	458(W)×86(H)×315(D)mm
   重量	6.8kg
   付属品	カードリモコン (RC-175T) FM T 型アンテナ、AM ループアンテナ オーディオコード、アンテナアダプタ、リモコンコード
   その他
   発売時期	1998年
   定価	60,000円




---
