2005年2月28日、ご近所の
トレージャーファクトリ

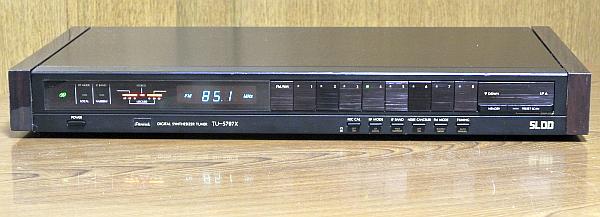

越谷店で高級 FM/AM チューナ
SANSUI TU-S707X DECADE
の中古が税込1,980円でした。
作りは非常に良いです。

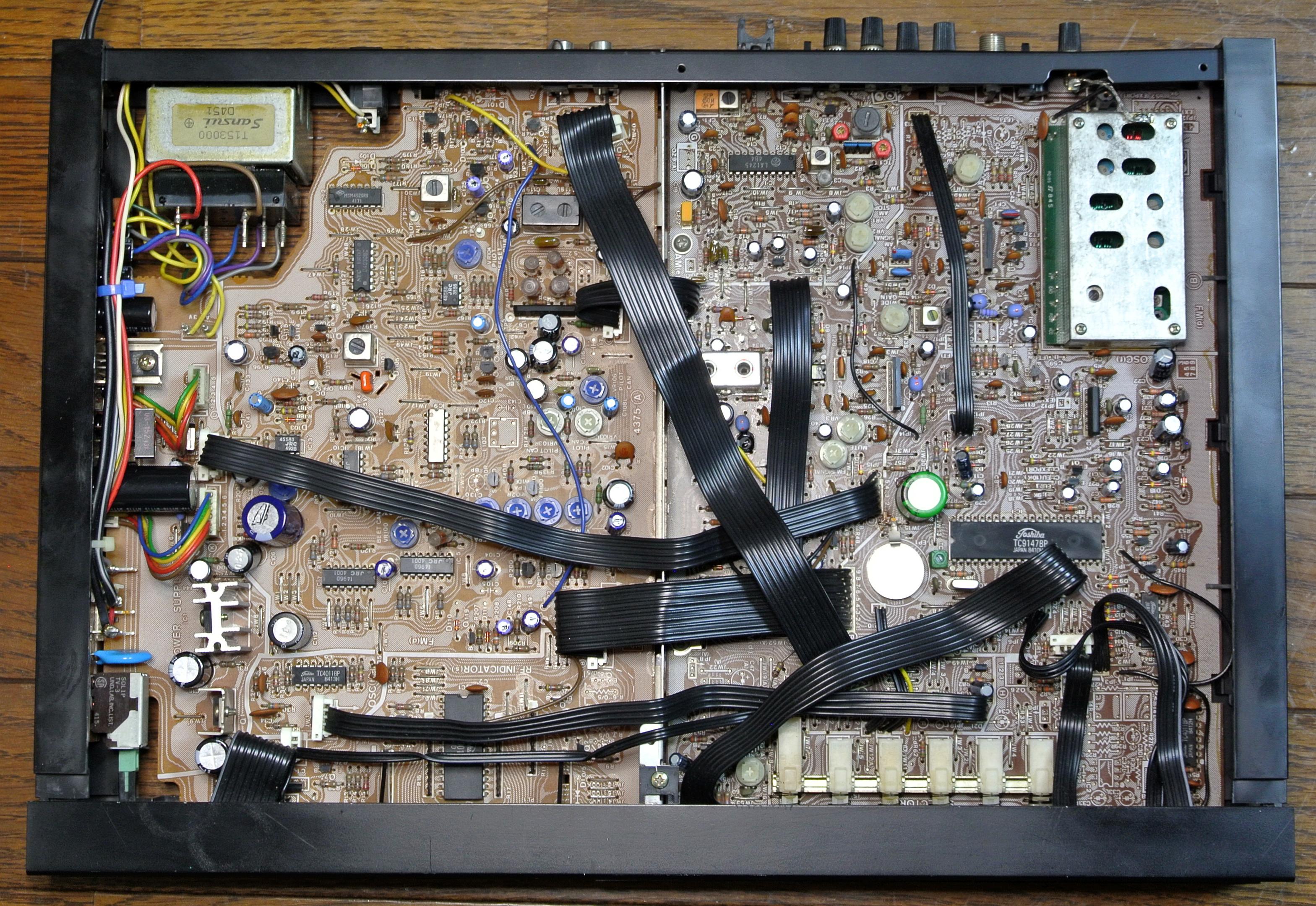

写真をクリックすると拡大写真を表示できます。
| メーカ | IC | 機能 |
| HITACHI | HA12412 | FM IF System |
| JRC | NJM1496D | バランスド・変調/復調用回路 |
| NJM4558D | 2回路入汎用オペアンプ | |
| MITSUBISHI | M5219L | Dual Low-Noise Operational Amplifiers |
| NEC | uPC1163H | FM IF Amplifier |
| OKI | MSM4030RS | Quad EXCLUSIVE-OR Gate |
| MSM4520 | 4-Bit Binary Up Counter | |
| ROHM | BA6125 | LED level meter driver, 5-points, linear scale |
| SANYO | L78N06 | +5V/500mA 3端子レギュレータ |
| L78N12 | +12V/500mA 3端子レギュレータ | |
| L78N24 | +24V/500mA 3端子レギュレータ | |
| LA1245 | AM Electronic Tuner | |
| TOSHIBA | TC4011P | Quad 2 Input NAND Gate |
| TC4022BP | Octal Counter/Divider | |
| TC4066BP | Quad Bilateral Switch | |
| TC9147P | Static FM/MW/LW 3 Band Digital Tuning System | |
| TD6104P | ECL Prescaller for FM | |
| TD6301AP | Static Driver for LED/LCD Receiving Frequency Display |

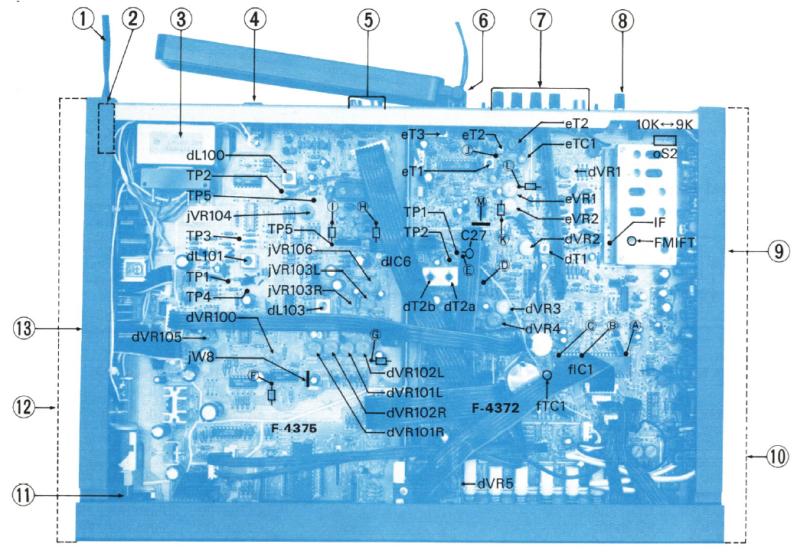

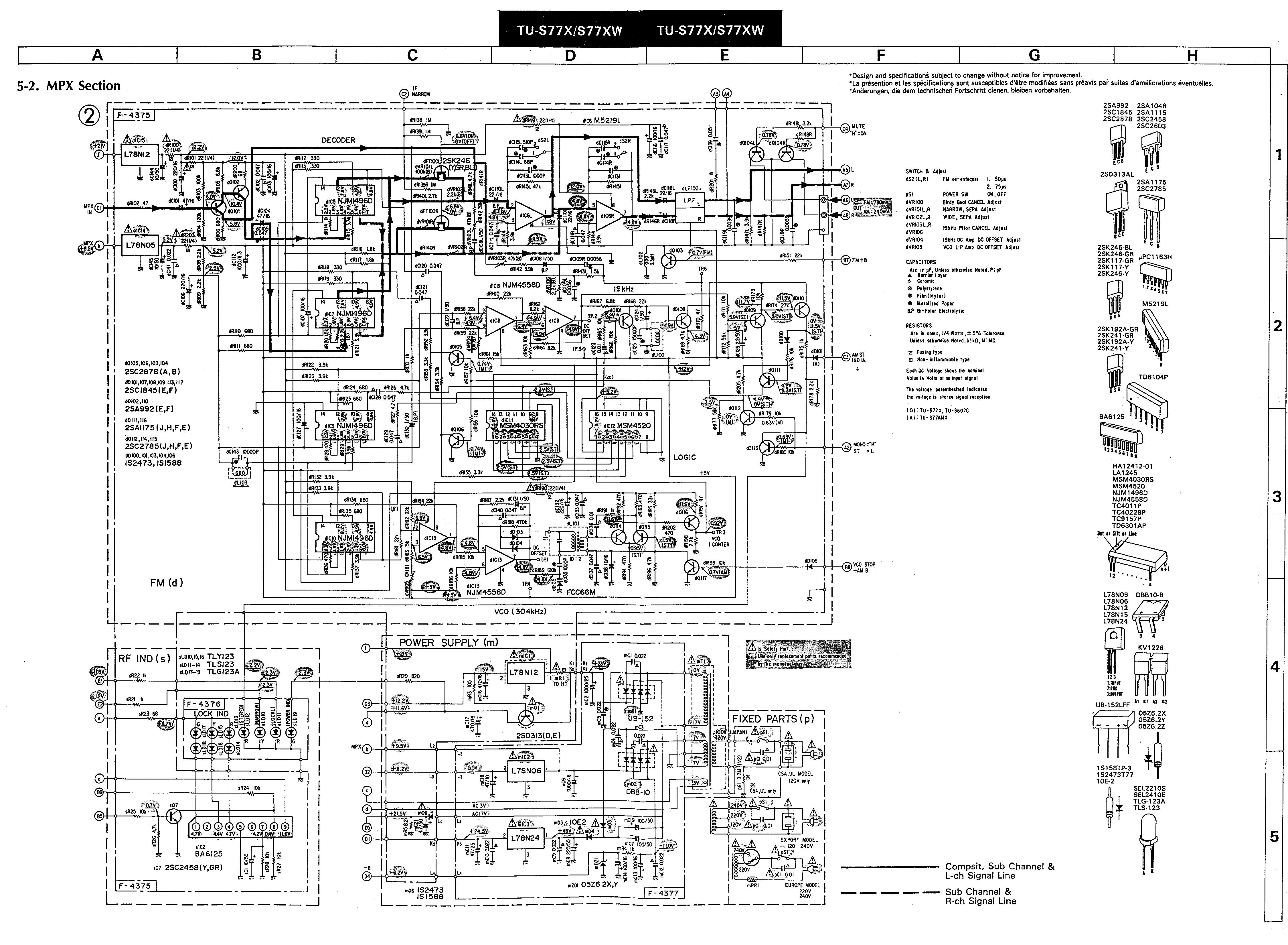

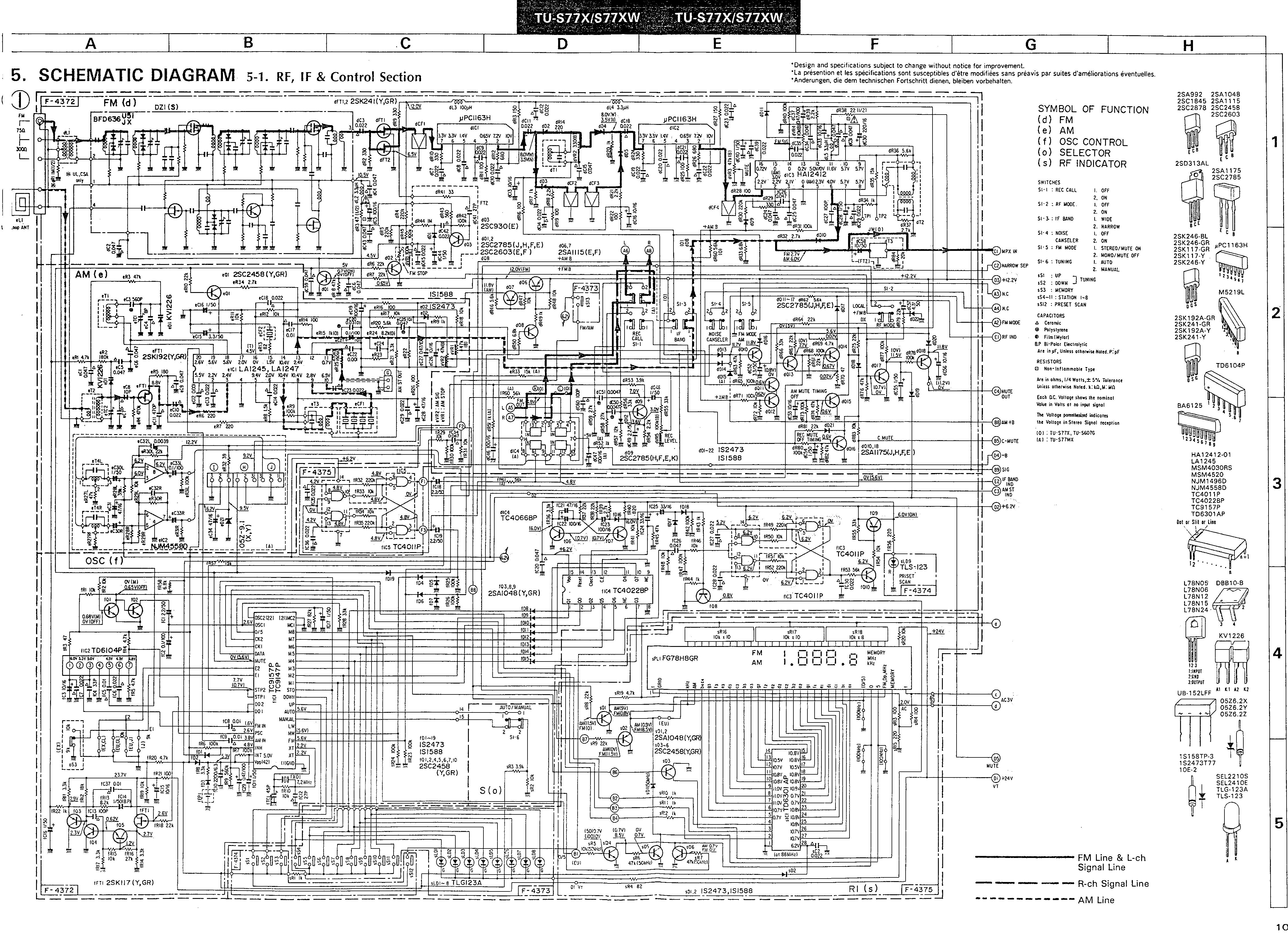

| 基板 | VP | 標準電圧 | 実測電圧 | 判定 | 備考 |
| MPX&PS 基板 | JW8 | +12V | (未測定) | - | アナログ系 |
| L-3pin | +6V | (未測定) | - | デジタル系 | |
| K-5pin | +24V | (未測定) | - | VT 元電源 | |
| dR100 (左) | +12V | (未測定) | - | MPX アナログ系 | |
| dR203 (後) | +5V | (未測定) | - | MPX デジタル系 |
| 手順 | SSG出力 | TU-S707X の設定 | 調整箇所 | TP 及び調整値 | 備考 |
| 1 | - | SELECTOR : FM FM MODE : MONO IF BAND : WIDE RF MODE : DX |
- | - | |
| 2 | fIC1 (TC9147BP) の 36pin~42pin を短絡する | リファレンス周波数調整 | |||
| 3 | - | - | チューナ基板 fTC1 |
チューナ基板 fR28(右) (A) 周波数 = 25kHz±2Hz 周波数カウンタで測定 |
|
| 4 | 手順2の短絡を解除する | ||||
| 5 | 83MHz 90dB 無変調 |
83MHz 受信 | チューナ基板 dT2(右) |
チューナ基板 TP1~TP2 間電圧 = 0±30mV |
同調点(仮)調整 |
| 6 | - | 76MHz 受信 | フロントエンド OSC コイル |
フロントエンド VT 電圧 = 3.00V (実測値) |
OSC トラッキング調整 |
| 7 | - | 90MHz 受信 | フロントエンド OSC トリマ |
フロントエンド VT 電圧 = 21.2V (実測値) |
|
| 8 | 手順6~7を数回繰り返す | ||||
| 9 | 76MHz 40dB 無変調 |
76MHz 受信 | フロントエンド RF コイル×4 |
チューナ基板 dD11-A 電圧 = 最大 |
RF トラッキング調整 電圧が出ない時は dVR4 を回す |
| 10 | 90MHz 40dB 無変調 |
90MHz 受信 | フロントエンド RF トリマ×4 |
||
| 11 | 手順9~10を数回繰り返す | ||||
| 12 | 83MHz 40dB 無変調 |
83MHz 受信 | フロントエンド IFT |
チューナ基板 dD11-A 電圧 = 最大 |
IF 調整 |
| チューナ基板 dT1 |
|||||
| 13 | 83MHz 受信 IF BAND : NARROW |
- | チューナ基板 dD11-A 電圧 = 記録 |
WIDE IF ゲイン調整 | |
| 14 | 83MHz 受信 IF BAND : WIDE |
チューナ基板 dVR2 |
チューナ基板 dD11-A 電圧 = 手順10と同じ |
||
| 15 | 83MHz 90dB mono 1kHz |
チューナ基板 dT2(左) |
オーディオ出力 = 高調波歪最小 | QR 検波調整 | |
| 16 | チューナ基板 dT2(右) |
チューナ基板 TP1~TP2 間圧 = 0±30mV |
|||
| 17 | 手順15~16を数回繰り返す | ||||
| 18 | 83MHz 30dB 無変調 |
83MHz 受信 FM MODE : STEREO |
チューナ基板 dVR4 |
LOCKED LED = 全部点灯 閾 | LOCKED レベル調整 dVR4 は S メータ |
| 19 | 83MHz 90dB 無変調 |
MPX&PS 基板 dVR105 |
MPX&PS 基板 dTP1~dTP4 間電圧 = 0±50mV |
MPX VCO 調整 | |
| 20 | MPX&PS 基板 dL101 |
MPX&PS 基板 dTP3 周波数 = 304.000kHz 周波数カウンタで測定 |
|||
| 21 | MPX&PS 基板 dVR104 |
MPX&PS 基板 dTP2~dTP5 間電圧 = 0±100mV |
MPX Pilot Offset 調整 | ||
| 22 | MPX&PS 基板 [AG 115kHz Sine 8V 出力] を 47kΩ 抵抗を介して [dR102] に注入 |
バーディノイズキャンセラ調整 | |||
| 23 | 83MHz 90dB stereo 無変調 |
83MHz 受信 | MPX&PS 基板 dVR100 |
オーディオ出力 = ビートノイズ最小 | |
| 24 | 手順20 の AG 注入を解除 | ||||
| 25 | 83MHz 90dB stereo L+R |
83MHz 受信 | MPX&PS 基板 dL100 dVR103L |
オーディオ出力 (L) = 19kHz 成分最小 | Pilot キャンセル調整 |
| 26 | MPX&PS 基板 dVR106 dVR103R |
オーディオ出力 (R) = 19kHz 成分最小 | |||
| 26 | 83MHz 90dB stereo 1kHz R |
MPX&PS 基板 dVR102L |
オーディオ出力 (L) = 最小 | wide セパレーション調整 | |
| 27 | 83MHz 90dB stereo 1kHz L |
MPX&PS 基板 dVR102R |
オーディオ出力 (R) = 最小 | ||
| 28 | 83MHz 90dB stereo 1kHz R |
83MHz 受信 IF BAND : NARROW |
MPX&PS 基板 dVR101L |
オーディオ出力 (L) = 最小 | narrow セパレーション調整 |
| 29 | 83MHz 90dB stereo 1kHz L |
MPX&PS 基板 dVR101R |
オーディオ出力 (R) = 最小 | ||
| 30 | 83MHz 25dB mono 1kHz |
83MHz 受信 IF BAND : WIDE |
チューナ基板 dVR3 |
MUTING = ON/OFF 閾 | ミューティングレベル調整 |
| 31 | 83MHz 35~40dB mono 1kHz |
チューナ基板 dVR1 |
Auto Stop = ON/OFF 閾 | Auto Stop レベル調整 | |
| 手順 | SSG出力 | TU-S707X の設定 | 調整箇所 | TP 及び調整値 | 備考 |
| 1 | - | SELECTOR : FM CAL TONE : OFF |
- | - | |
| 2 | - | 522kHz 受信 | チューナ基板 eT1 |
チューナ基板 eR1(左) (L) 電圧 = 1.1±0.2V |
OSC トラッキング調整 |
| 3 | - | 1611kHz 受信 | チューナ基板 eTC1 |
チューナ基板 eR1(左) (L) 電圧 = 19.7±0.2V |
|
| 4 | 手順2~3を数回繰り返す | ||||
| 5 | 603kHz 30dB 無変調 |
603kHz 受信 | チューナ基板 eT2 |
eD2-K 電圧 = 最大 | RF トラッキング調整 |
| 6 | 1404kHz 30dB 無変調 |
1404kHz 受信 | チューナ基板 eTC2 |
||
| 7 | 手順5~6を数回繰り返す | ||||
| 8 | 999kHz 30dB 無変調 |
999kHz 受信 | チューナ基板 eT3 |
チューナ基板 eD2-K 電圧 = 最大 |
IF 調整 |
| 9 | 999kHz 50dB 400Hz |
チューナ基板 eVR2 |
LOCKED LED = 全部点灯 閾 | LOCKED レベル調整 eVR2 は S メータ |
|
| 10 | 999kHz 65dB 400Hz |
チューナ基板 eVR1 |
チューナ基板 JW2 (M) 電圧 = 1.1±0.1V |
Auto Stop レベル調整 | |

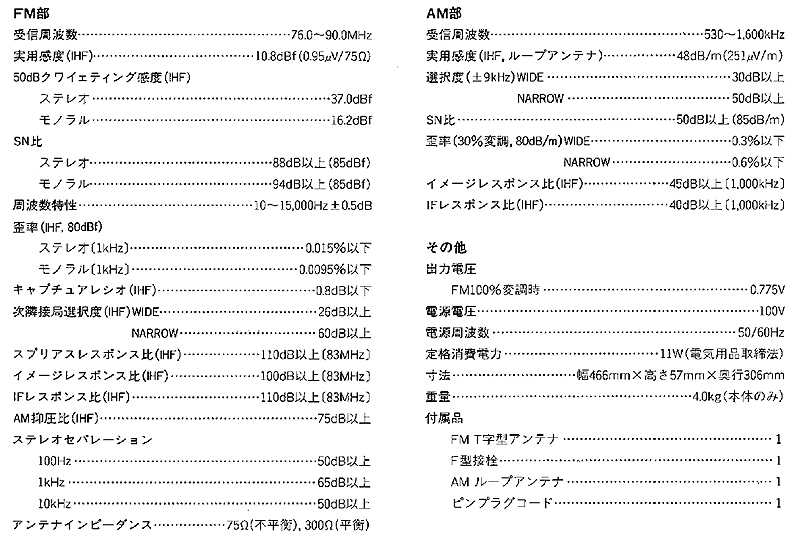

| 項目 | IF BAND | stereo/mono | L | R | 単位 |
| ステレオセパレーション (1kHz) | WIDE | stereo | (未測定) | (未測定) | dB |
| NARROW | (未測定) | (未測定) | dB | ||
| 高調波歪率 (1kHz) | WIDE | mono | (未測定) | % | |
| stereo | (未測定) | % | |||
| NARROW | mono | (未測定) | % | ||
| stereo | (未測定) | % | |||
| パイロット信号キャリアリーク | WIDE | stereo | (未測定) | (未測定) | dB |
| オーディオ出力レベル偏差 (1kHz) | WIDE | mono | 0 | (未測定) | dB |
| CAL TONE 信号 | WIDE | mono | (未測定) | Hz | |
| (未測定) | dB | ||||
現在、高級チューナの新品は売っていないです。
我が家の CATV 同軸には FM 放送電波も収容されています。
