SONY ST-636

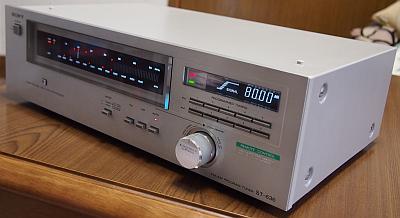

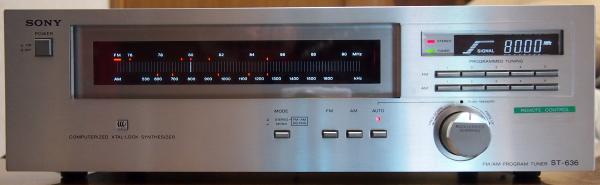

SONY ST-636 をゲット！

2014年1月11日、 巨大ディスプレイが素晴らしい！ SONY ST-636 の中古が税込1,000円でした。

FM/AM PROGRAM TUNER ST-x3x シリーズの最上位機種です。

---

ST-636 について

• PLL シンセサイザ方式のごく初期のマシンで、バリコン方式のようなダイヤルおよび指針を巨大ディスプレイで模擬しています。


• FM 5局 / AM 5局 の放送局周波数をプリセットでき、それは巨大ディスプレイに位置表示されます。


• 中古市場に滅多に出てこない希少なチューナです。 電網の情報もごく少ないです。


• 発売開始は1979年と判りましたが定価が不明です。 投入物量が多いので高価（6～7万円くらい？）だったような気がします。


• こんな投入物量が多くて製作手間のかかるチューナは、もう二度と出現しない気がします。



---

程度＆動作チェック

1. 外観のチェック


   • 電源ケーブルの製造マーキングより [1979年製造品] とわかりました。


   • 軽いスリキズ程度はありますが、中古としては、かなり良いコンディションです。


   • フロントパネル、リアパネル、天板、底板ともに綺麗でサビもありません。


2. 電源 ON してチェック


   • 一番気になっていた巨大ディスプレイの輝度は良好です。 周波数表示用 FL パネルの輝度も良好です。


   • 何らかの拍子に、操作ボタン等が全く効かない状態が発生します。


     • 電源 OFF で放置すると突然正常に動作したりと、イマイチ原因が判りません。 情緒不安定 です。


   • 正常に操作できる時は以下の状況です。


     • FM 受信は正常でステレオにもなります。


     • AM 受信では、低い周波数の放送局受信はなんとかできますが、高い周波数 (1000kHz 以上) の放送局が全く受信できません。 また「ピュー」「ガ・ガ・ガ・ガ」などの大きな雑音が入ります。 おかしいです。


     • プリセットは FM/AM それぞれ5局分記憶でき、電源 OFF 直前の状態も記憶します。 いずれも正常ですが、記憶が20分程度しか保持されません。 健忘症 です。



---

カバーを開けてみました

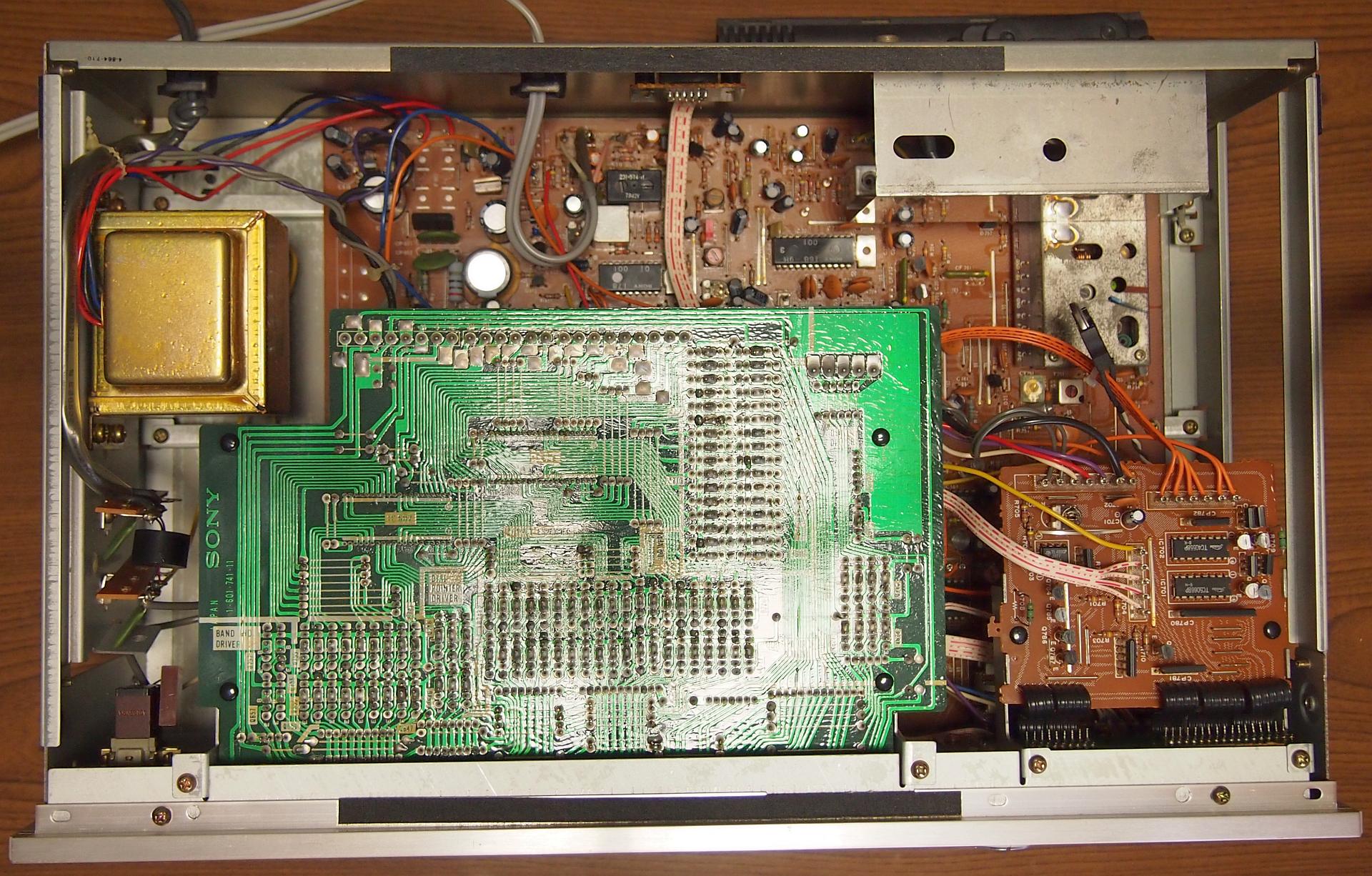

1. 投入物量が凄まじい基板構成です。 写真をクリックすると拡大写真を表示できます。


   • 大きくは [メイン基板] [ダイヤル基板] [カウンタ基板] 3枚で構成します。


   • [ダイヤル基板] [カウンタ基板] の FL 管ドライバはディスクリート構成のため、 トランジスタの使用量が膨大 です。 この当時の IC 集積率はまだまだ低く、基板は大規模にならざるを得なかったのでしょう。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     SONY	CX168	FM IF/DET + AM RF/OSC/MIX/IF/DET
     	CX178	FM MPX
     	CX554	Frequency Pre-Scaler
     TI	TL489CP	5-Step Analog Level Detector
     	TMS1025	Output Expander
     TOSHIBA	TC5501	256 Word x4 bit CMOS RAM
     	TC9125	FM/AM Synthesizer PLL
     	TMP4320P	Micro Computor (MCU)



2. FM フロントエンド


   • 4連バリキャップで、マトモな構成です。

     (ANT)→[同調]→[FET]→[同調]→[同調]→①→[Mxer (TR)]→[IFT]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF 部


   • ごく標準的な構成です。 [CX168] から S メータ出力します。

     (FE)→[CF]→[TR×2]→[CF]→[CX168]→(MPX)


4. FM 検波部


   • [CX168] によるクォードラチュア検波です。


5. FM MPX 部


   • [CX178] で構成した PLL MPX です。


6. AM 受信部


   • [CX168] で全てを構成します。


   • AM フロントエンドは2連バリキャップで、標準的な構成です。



---

リペア (その1)：プリセットが20分程度しか保持されない

1. 調査と原因


   • プリセットメモリとして CMOS RAM (TOSHIBA TC5501) が使われており、これを単5ニッカド充電池×2本で電源バックアップする仕組みです。


   • このニッカド充電池が劣化・液漏れし、充電池の機能が消失したことが原因です。


   • ニッカド充電池劣化状態でも20分もメモリ保持されたのは、CMOS RAM 電源端子に挿入された電解コンデンサ C530 (10uF/16V) が一時的なバックアップ電源として機能したためです。 10uF の容量で20分もバックアップされたのは、ある意味すごい。 よほど CMOS RAM の電流が微小なのでしょう。


2. 修理

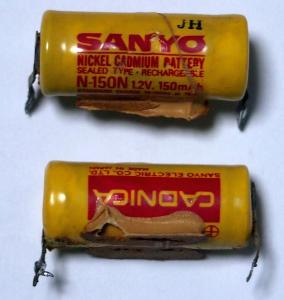

   • まずは、液漏れしたニッカド充電池を除去しました。 右の写真が故障したニッカド充電池です。


   • 更に、液漏れが原因で腐食した基板部分を清掃し、腐食して弱くなったパターン部分を電線で補修しました。


   • 最後に、ビニールコーティング剤で腐食部分をコーティングしました。 これで腐食劣化に対する対策は万全です。


   • 一般的にはニッカド充電池を新品に交換すると思いますが、液漏れ再発が心配なので、リチウムイオンボタン電池でメモリバックアップする回路に変更しました。

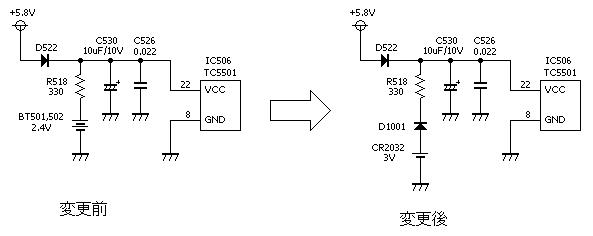

   • 下は対策した回路図です。 ニッカド充電池を CR2032 とダイオード D1001 に置き換えただけです。




   • D1001 は CR2032 への充電防止です。


   • CR2032 は乾いた電池なので、液漏れの心配はほぼ無いです。 仮に起こったとしてもごく僅かで、電池自体が腐食するだけです。


   • CR2032 は1次電池なので充電できませんが、バックアップするのは CMOS RAM で電流が微小のため、20年間は大丈夫と思います。 CR2032 電池ホルダに実装しているので20年経ったら交換すればよいです。 20年経つまでに ST-636 そのものが寿命になるかも ・・・



---

リペア (その2)：操作ボタン等が全く効かない状態が発生する

1. 原因


   • プリセットメモリのデータが不正になったのが原因です。


   • プリセットメモリに ST-636 の状態も記憶しており、データが MCU で解読不能状態になった時に発生します。


2. 修理


   • プリセットメモリのリセットを行えばよいのです。 「リペア (その1)」の修理後でのリセットのやり方は以下です。


     1. ST-636 を電源 OFF としてから [CR2032] バッテリをホルダから取り外します。


     2. [R518]～[D1001] の接続点を GND と接続し1分間待つとプリセットメモリの内容が消去されます。


     3. 上記の接続を取り外してから [CR2032] バッテリをホルダに実装します。



---

リペア (その3)：AM 受信で高い周波数 (1000kHz 以上) の放送局が全く受信できず、受信できる放送に大きな雑音が入る

1. 調査と原因


   • まずは高い周波数に同調しても VT 電圧が +7.8V 以上に上がらないことが確認できました。


     • ここの電圧は +1～23V で変化する必要があります。 高い電圧は高い周波数受信時に必要となります。


     • これが「高い周波数 (1000kHz 以上) の放送局が全く受信できない」直接原因です。

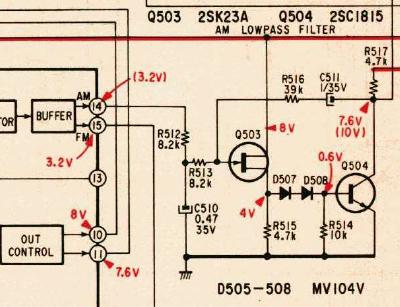

   • 右の回路図は AM の VT 電圧増幅部です。


   • VT 電圧は [Q504] のコレクタから出ます。


   • [R517] 4.7kΩの上側は +32.4V あって正常です。


   • となると、この VT 電圧増幅部のどこかの部品が故障していることになります。


   • この回路で使われている部品を、しらみつぶしにテスタであたり、良否を判定しました。


   • 結果、右の写真の [C511] 1uF/35V タンタルコンデンサの故障でした。 これが原因です。


   • 800Ω 程度の導通となっており（内部レアショート）、コンデンサの役目を放棄して抵抗器に変身していました。


2. 修理


   • [C511] を 1uF/50V の電解コンデンサに交換して直りました。


   • 右の写真は故障していたタンタルコンデンサです。 米粒くらいの部品です。


   • 雑音の発生源もこのタンタルコンデンサで間違いありません。 こいつが ST-636 に悪さをしていたのです。


   • タンタルコンデンサでなく、普通の電解コンデンサでも大丈夫です。 大抵のチューナは電解コンデンサ使用ですから。



---

調整

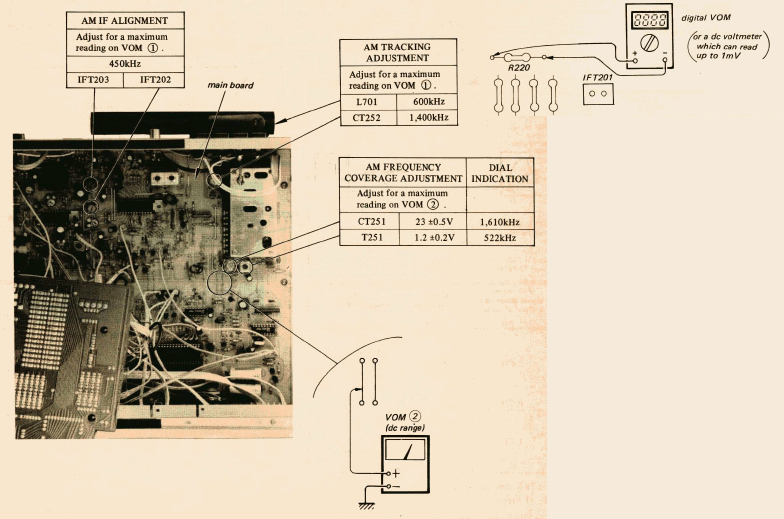

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント (一部)




2. 電圧チェックポイント (VP)



   VP	表示値	実測値	判定	備考
   Q807-E	+15V	+15.7V	〇	チューナ, AF
   Q808-E	+8V	+8.0V	〇	PLL
   Q805-E	+30V	+32.4V	〇	VT 電源
   Q801-E	-9V	-9.8V	〇	FL 表示
   Q804-E	+39V	+39.2V	〇
   Q806-E	+19V	+19.3V	〇
   Q809-E	+5.8V	+5.9V	〇



3. FM 受信部の調整



   手順	SSG出力	ST-636 の設定	調整箇所	TP 及び調整値	備考
   1	-	MODE : STEREO FUNCTION : FM	-	-
   2	-	76MHz 受信	[フロントエンド] OSC コイル	J99 電圧 = 3±0.2V	OSC トラッキング調整
   3	-	90MHz 受信	[フロントエンド] OSC トリマ	J99 電圧 = 21±0.5V
   4	手順2～3を数回繰り返す
   5	83MHz 30dB 無変調	83MHz 受信	[フロントエンド] RF トリマ×3 IFT	[Counter] ボード RV701 電圧 = 最大	RF トラッキング調整 IF 調整
   6	83MHz 90dB mono 1kHz		IFT201 黒コア	オーディオ出力 = 高調波歪最小	QR 検波調整
   7			IFT201 橙コア	R220 両端電圧 = 0±1mV
   8	手順6～7を数回繰り返す
   9	83MHz 25dB 無変調	83MHz 受信	RV201	IC301-14pin = 2.2±0.1V	MUTING レベル調整
   10	83MHz 60dB 無変調		[カウンタ基板] RV701	S メータ = フル	S メータ調整
   11	83MHz 90dB stereo 1kHz L+R		RV301	STEREO ランプ点灯範囲の 中間点に設定	VCO 調整
   12			[フロントエンド] IFT	オーディオ出力 = 高調波歪最小	IF 歪補正
   13	83MHz 90dB stereo 1kHz R/L		RV302	オーディオ出力 (L/R) = 最小	セパレーション調整



4. AM 受信部の調整



   手順	SSG出力	ST-636 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNCTION : AM	-	-
   2	-	522kHz 受信	T251	J98 電圧 = 1.2±0.2V	OSC トラッキング調整
   3	-	1610kHz 受信	CT251	J98 電圧 = 23±0.5V
   4	手順2～3を数回繰り返す
   5	600kHz 40dB 1kHz	600kHz 受信	バーアンテナのコア	オーディオ出力 = 最大	RF トラッキング調整
   6	1400kHz 40dB 1kHz	1400kHz 受信	CT252
   7	手順5～6を数回繰り返す
   8	1000kHz 40dB 1kHz	1000kHz 受信	IFT202 IFT203	オーディオ出力 = 最大	IF 調整
   9			T401	D402 カソード電圧 = 最大	Auto Stop 調整



5. 調整結果


   • ステレオセパレーションがやや低いですが、それ以外は良好な数値です。



   項目	L	R	単位
   ステレオセパレーション	44	44	dB
   パイロット信号キャリアリーク	-77	-71	dB
   オーディオ出力レベル偏差 (MONO)	0	+0.43	dB




---

使ってみました

1. 巨大ディスプレイ が素晴らしい




   • フロントパネルに誇らしく FLUORESCAN MEMORY DISPLAY と書かれています。 素晴らしく良いです。 こんなコストが掛るチューナを所有する喜びを感じます。


     • Fluore や FluoreScan は辞書にないです。 でも、Fluorescence で蛍光発光を意味するようで、FluoreScan (フルオレスキャン) は造語と思います。


     • FluoreScan Memory Display は「蛍光走査型メモリ表示器」と訳すのでしょう。

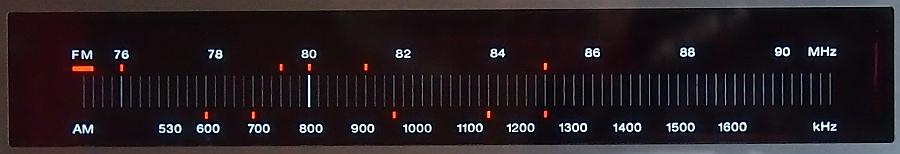

   • 指針に相当する 10mm くらいのバーが白色で表示されます。 これが同調ノブによって移動します。 同時に周波数表示ディスプレイに数字で表示されます。


   • 指針の位置表示に対応するドット数は71です。 FM では1ドットで 0.2MHz 分、AM では1ドットで 18kHz を担当します。 FM/AM とも放送局はこの周波数より離れているので、人間の目には細かく周波数ステップ単位でドットがあるかのような錯覚をしますが ・・・


   • プリセットされた周波数は、その周波数位置に赤色ドットで表示されます。 上側にある赤いドットが FM、下側にある赤いドットが AM のプリセットです。 一般のシンセチューナではどの周波数がプリセットされているか、プリセットボタンを押すまで判りませんが、ST-636 では視覚的に判っています。


   • ST-636 はシステムコンポの1つとして製作されています。 その割にはマトモなデザインと思います。


   • フロントパネルはアルミ材のヘアライン仕上げで良好です。


2. 機能関連


   • [AUTO] ボタンは、ON でスキャンチューニング、OFF でマニュアルチューニング動作となります。


   • [MODE] ボタンで STEREO/MONO と MUTING ON/OFF を同時に切換できます。


   • 同調ノブを少し回すと低速、大きく回すと高速で同調周波数が変化します。 この操作では周波数変化に応じて内蔵した超小型スピーカから「カリ・カリ・カリ」という疑似音が出る仕掛けになっています。 凝ってますね～


   • FM 受信は 0.1MHz step です。


   • AM 受信は 1kHz step です。 AM 周波数が細かく設定できるので、マニア感涙ものです。 周波数ステップが細か過ぎるので、なかなか目的の周波数に到達しない面倒さはありますが ・・・


   • FM 5局 / AM 5局 の放送局周波数をプリセットでき、 プリセットされた周波数は昇順に自動ソート されます。


     • 例えば、FM で 76.1 / 79.5 / 80.0 / 81.3 / 85.1MHz をどの順番でどのボタンにプリセットしようと、自動的に FM1=76.1 / FM2=79.5 / FM3=80.0 / FM4=81.3 / FM5=85.1 にソートされます。


     • 自動ソート機能のあるチューナを使うのは初めてです。


3. 周波数プリセットのしかた


   1. FM または AM 放送受信状態にします。


   2. [同調ノブ] を押すと、すぐ上にある [MEMORY] ランプが点灯するので、点灯中にどれかのプリセットボタンを押せばプリセット完了です。 FM 受信中なら FM のプリセットボタンを、AM 受信中なら AM のプリセットボタンを押します。


4. 端子類


   • FM アンテナ入力は F 端子です。 やはり ST-x3x シリーズの最上位機種です。


   • AM 受信では通常バーアンテナを使いますが、ワイヤアンテナ端子もあります。


   • オーディオ出力は RCA 端子付きケーブルが直結とプアな作りです。 システムコンポの一部として製作されているからと思います。


5. 受信性能＆音質


   • 優れた性能と言えないまでも、十分な感度と妨害電波排除能力があります。 少なくとも、今現在、現役として販売されているチューナより遥かに良いです。


   • 音はクォードラチュア検波特有のソフトな音質です。


   • 巨大ディスプレイ搭載の希少品種ということで コレクション向き です。 博物館的チューナと言えます。


6. その他


   • 中古市場に滅多に出てこない希少機種ですが、その理由はたぶん、内蔵ニッカド充電池の液漏れが間違いなく 100% 発生しており、それが原因で動作しない個体がほとんどだからと思います。 動作しないと中古市場に出る前に廃棄処分されてしまう。


   • ニッカド充電池は簡単に交換できない構造で、今から考えると設計不良ですね。 設計当時はニッカド充電池は液漏れしないと信じられていたのかもしれない。 もう時効ですけど ・・・


   • PLL シンセサイザ方式のごく初期の機種ですが、製品完成度は高いです。 この頃の SONY の技術陣は優秀だったのだと思います。



---

仕様など

1. ドキュメント


   • ST-636 Service Manual


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz (0.1MHz step)
   S/N=50dB 感度	3.5uV / 16.1dBf (MONO) 45uV / 38.3dBf (STEREO)
   実用感度	1.8uV / 10.3dBf
   選択度	75dB (300kHz) 80dB (400kHz)
   キャプチャレシオ	1.0dB
   AM 抑圧比	54dB
   イメージ妨害比	80dB
   スプリアス妨害比	90dB
   S/N 比	75dB (MONO) 70dB (STEREO)
   高調波歪率 (1kHz)	0.1% (MONO) 0.2% (STEREO)
   ステレオセパレーション (1kHz)	45dB
   周波数特性	30Hz～15kHz +0.5dB/-2.0dB
   ミューティングレベル	5uV
   IF	10.7MHz
   アンテナ	75Ω不平衡型 300Ω平衡型
   AM 受信部
   受信周波数範囲	522～1602kHz (1kHz step)
   実用感度 (1,000kHz)	250uV (バーアンテナ) 100uV (外部ワイヤアンテナ)
   選択度	50dB (9kHz)
   S/N 比	52dB (50mV/m)
   高調波歪率	0.3% (50mV/m, 400Hz)
   IF	450kHz
   アンテナ	バーアンテナ 外部ワイヤアンテナ
   総合
   出力レベル/インピーダンス	450mV/4.7kΩ (FM 100% 変調)
   電源電圧	AC100V, 50/60Hz
   定格消費電力 (電気用品取締法)	26W
   外形寸法	430(W)×135(H)×315(D)mm
   重量	5.7kg
   その他
   発売時期	1979年 (推定)
   定価	不明




---
