SONY ST-J88 がやってきた！

2012年4月29日、東京品川の A さんより SONY ST-J88 の故障品をお借りしました。

SONY PLL シンセサイザー方式チューナの初号機 で16万円もした高級 FM 専用チューナです。

A さんよりの状況報告は以下です。 煙が出た！・・・さてさて、直るかな？

1. 約10年前に故障品を入手。 カバーを開けてみたところプリセットメモリ用の単5？充電池の液漏れにより基盤一部腐食している様子。 液漏れ電池の端子部取り外しカバーを取り付けて保管。


2. 先日、腐食基盤の半田面に CRC-556 を噴霧。 乾燥させて通電したところ、電源のパイロットランプは点灯したが、電源基板の抵抗2本から発煙。 全て中止、カバーを取り付けて終了。 CRC-556 って潤滑油じゃなかったっけ？？？


3. 発煙箇所は、電源トランスのリア側にある電源基板の左下側に2個横に並んでる抵抗です。 （電解コンデンサの右下辺り）



---

カバーを開けてみました

1. 基板は部品が整然と並んでいて綺麗です。 写真をクリックすると拡大写真を表示できます。


   • 表示ランプは全てフィラメント型です。 設計の古さを感じます。 ランプ切れの際は交換ランプが入手不可と思われます。 回路図よりはランプの LED 化が容易と思われます。 代替は LED にしたほうがよいでしょう。


   • 電源トランスは磁気シールドされたトロイダルトランスで高級です。


   • 底板部分に点検用蓋板があり、メンテナンス性が良いです。


   • 使用 IC のロット番号より、この ST-J88 は1978年製と判明しました。 電源ケーブルの製造マーキングも1978年でした。


   • 基板はこの写真に見えているものだけではありません。 二階建構造になっており、一階には頑丈なシールドケースに入れられた以下の基板もあります。


     • PLL 基板 ・・・ 写真右
       後年の製品では高速 PLL IC を使用して、ほぼ1チップ化されていますが、ST-J88 ではディスクリートに近い方法で製作されています。 性能的には高速 PLL IC を使用したほうが絶対に良いです。 当時はこれしか方法がなかったのでしょう。


     • コントロール基板 ・・・ 写真左
       後年の製品ではマイクロコンピュータの MCU を使用して合理化されていますが、ST-J88 では CMOS-TTL を数10個組み合わせて製作されています。 ビックリします。 当時はこれしか方法がなかったのでしょう。


2. IC を使用して合理化が図られています。


   • Hitachi HA1137 ・・・ FM IF System
   • Hitachi HA1457 ・・・ AF Amplifier
   • Hitachi HA11223W ・・・ PLL FM Stereo Demodulator with Pilot Cancel
   • NEC uPC339C ・・・ Low Power Quad Comparator
   • NEC uPC577H ・・・ FM IF Amplifier
   • NEC uP1163H ・・・ FM IF Amplifier
   • NEC uPC4558C ・・・ High Performance Dual Operational Amplifier


3. フロントエンド


   • シールドケース入り大型フロントエンドで独立しています。 かなり高級です。


   • 6連バリキャップ方式で、以下の構成です。

     (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→[同調]→[同調]→[Mixer (Dual Gate FET)]→[IFT]→[IFT]→[FET]→(IF)
     ←[OSC 同調 (TR)]


4. IF 部


   • NORMAL 時の構成


     (FE)→[CF]→[FET]→[CF]→[FET]→[CF]→[uP1163H]→ [uPC577H]→[IFT]→[uP1163H]→(NORMAL Ratio)


   • NARROW 時の構成


     (FE)→[CF]→[FET]→[CF]→[FET]→[CF]→[uP1163H]→ [大型 CF]→[uP1163H]→[CF]→[HA1137]→[uP1163H]→(NARROW Ratio)


   • NORMAL/NARROW IF 回路は常に活きていて、NORMAL/NARROW レシオ検波のどちらを使うかで NORMAL/NARROW 切換します。 贅沢に部品を使っています。


   • S メータ電圧は [HA1137] から得ています。 ここは全然高級ではないです。


5. 検波部


   • [NORMAL 用レシオ検波] [NARROW 用レシオ検波] の2回路もあって豪華です。


6. MPX 部


   • [HA11223W] を使った PLL MPX です。 Pilot Cancel 回路があります。



---

修理

1. 電源部から煙が出た


   • PLL ブロックの電源バイパス・タンタルコンデンサ 4.7uF 35V の完全内部短絡が原因です。


   • タンタルコンデンサは性能優秀ですが、このような内部短絡が発生しやすいです。


   • 4.7uF 35V 電解コンデンサと交換しました。


   • 煙が出た電源部の抵抗 R819 10Ω を交換しました。

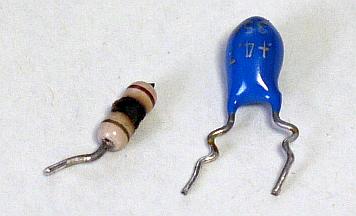

   • 右の写真は不良だった上記部品です。


2. 受信できない


   • 基板パターンの腐食が原因。 15本程度ジャンパー線を飛ばして受信できるようになりました。


   • [STEREO] ランプも点灯し、ちゃんとステレオ受信できます。


   • 腐食の進行止めのため ThreeBond 1401 を基板裏面の必要部に塗布しました。


3. [MUTING] ボタンの動きが重い


   • フロントパネルを分解して手直し。 動作良好になりました。


4. プリセットメモリのバックアップ方法の変更


   • オリジナルは 単5 Ni-Cd 充電池×2本 ですが、これを右の回路のように CR2032 リチウム1次電池 に交換。


     • [D901] は CR2032 への充電防止です。


     • [R901] は [+BACKUP]～[GND] 間が短絡した時に CR2032 が爆発するのを防止します。


     • CR2032 は1次電池なのでバッテリ放電したら終わりですが、バックアップ電流は微小なので、おそらく20年は持つと思います。


   • 下の写真は、使用部品と取り付け後です。 CR2032 はソケットを介して取り付けたので交換は容易です。

     　



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. フロントエンド調整



   手順	SSG周波数	SSG出力	ST-J88 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	SELECTIVITY : NORMAL MUTING : ON MODE : AUTO	-	-
   2	-	-	76MHz 受信	T8	B2 電圧 = 3.0V	VT low
   3	-	-	89.9MHz 受信	CT6	B2 電圧 = 22.0V	VT high
   4	-	-	-	-	手順2と3を数回繰り返す	OSC トラッキング調整
   5	76MHz	変調 : OFF 出力 : 30dB	76MHz 受信	T1 T2 T3 T4 T5	R411 フロント側電圧 = 最大
   6	89.9MHz	変調 : OFF 出力 : 30dB	89.9MHz 受信	CT1 CT2 CT3 CT4 CT5	R411 フロント側電圧 = 最大
   7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
   8	83MHz	変調 : OFF 出力 : 30dB	83MHz 受信	T6 T7	R411 フロント側電圧 = 最大	IF 調整



2. IF 部調整



   手順	SSG周波数	SSG出力	ST-J88 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	SELECTIVITY : NORMAL MUTING : OFF MODE : AUTO	-	-
   2	83MHz	変調 : MONO 1kHz 100% 出力 : 6dB	83MHz 受信	IFT103	R130 左側波形 = 最大	NORMAL IF 調整 オシロスコープで観測



3. レシオ検波調整



   手順	SSG周波数	SSG出力	ST-J88 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	MUTING : ON MODE : AUTO	-	-
   2	83MHz	変調 : MONO 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NORMAL	IFT104	オーディオ出力 = 高調波歪最小	WaveSpectraで観測
   3	83MHz	変調 : MONO 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NORMAL	IFT105	TP4 電圧 = 0V	±5mV なら良い
   4	-	-	-	-	手順2と3を数回繰り返す	NORMAL Ratio 調整
   5	83MHz	変調 : MONO 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NARROW	IFT101	オーディオ出力 = 高調波歪最小	WaveSpectraで観測
   6	83MHz	変調 : MONO 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NARROW	IFT102	TP5 電圧 = 0V	±5mV なら良い
   7	-	-	-	-	手順5と6を数回繰り返す	NARROW Ratio 調整
   8	83MHz	変調 : MONO 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NARROW	-	オーディオ出力 = レベルを記録
   9	83MHz	変調 : MONO 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NORMAL	RT404	オーディオ出力 = 手順8と同じレベル	NORMAL Ratio レベル調整



4. 各種レベル調整



   手順	SSG周波数	SSG出力	ST-J88 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	MUTING : ON MODE : AUTO	-	-
   2	83MHz	変調 : MONO 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NORMAL	RT301	FIX オーディオ出力 (L) = 0.775V	出力レベル調整 (L)
   3	83MHz	変調 : MONO 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NORMAL	RT351	FIX オーディオ出力 (R) = 0.775V	出力レベル調整 (R)
   4	83.07MHz	変調 : MONO 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NARROW	RT403	MUTING = OFF	MUTING レンジ調整 ちょうど OFF になるよう調整
   5	83MHz	変調 : OFF 出力 : 55dB	83MHz 受信 SELECTIVITY : NARROW	RT101	S メータ = 6個点灯	S メータ調整 (1)
   6	83MHz	変調 : OFF 出力 : 35dB	83MHz 受信 SELECTIVITY : NARROW	RT401	S メータ = 4個点灯	S メータ調整 (2)
   7	83MHz	変調 : OFF 出力 : 15dB	83MHz 受信 SELECTIVITY : NARROW	RT402	S メータ = 2個点灯	S メータ調整 (3)



5. MPX 部の調整



   手順	SSG周波数	SSG出力	ST-J88 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	MUTING : ON MODE : AUTO	-	-
   2	83MHz	Pilot 信号 : OFF 変調 : OFF 出力 : 90dB	83MHz 受信 SELECTIVITY : NORMAL	RT201	TP16 = 76kHz±50Hz	VCO 調整
   3	83MHz	Pilot 信号 : ON 変調 : OFF 出力 : 90dB	83MHz 受信 SELECTIVITY : NORMAL	RT202	オーディオ出力 = 19kHz 成分最小	Pilot Cancel 調整
   4	83MHz	Pilot 信号 : ON 変調 : R/L only 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NORMAL	RT203	L/R ch. オーディオ出力 = 最小	NORMAL セパレーション調整
   5	83MHz	Pilot 信号 : ON 変調 : R/L only 1kHz 100% 出力 : 90dB	83MHz 受信 SELECTIVITY : NARROW	RT204	L/R ch. オーディオ出力 = 最小	NARROW セパレーション調整



6. 再調整結果


   • ステレオセパレーションとキャリアリークは以下となりました。



     項目	SELECTIVITY	L	R	単位
     ステレオセパレーション	NORMAL	56	55	dB
     ステレオセパレーション	NARROW	55	57	dB
     パイロット信号キャリアリーク	-	-73	-70	dB
     オーディオ出力レベル偏差 (MONO)	-	0	0	dB




---

使ってみました

1. 気合の入った最高級の作り


   • シンプルなデザインですが気品と質感を感じます。


   • フロントパネルは無垢のアルミで 7mm もの厚さがあります。 最高級のアルマイト仕上げです。


   • フロントパネルの文字はプリントではなく彫金です。 高級感あります。


   • ツマミ、ボタンがアルミ製で重厚感があります。 超高級な作りです。


   • 周波数表示は大型蛍光表示管です。 薄いブルーの表示で高級感があります。


   • 筐体はかなり強度のある作りで重厚感あります。


2. 機能


   • [＜] [＞] ボタンでオートスキャンチューニングします。 [STEP/STOP] ボタンを押しながら [＜] [＞] ボタンを押した時は 0.1MHz 単位でステップチューニングします。


   • [SELECTIVITY] ボタンで IF 帯域幅を NORMAL/NARROW に切り換えます。


   • [MUTING] ボタンで MUTING ON/OFF を切り換えます。


   • [MODE] ボタンで STEREO AUTO/MONO を切り換えます。


   • [MEMORY] ボタンを押しながら [STATION-1～7] ボタンを押すことでプリセットできます。 [SELECTIVITY] [MUTING] [MODE] の状態も一緒に記憶されます。


3. 感度と音質


   • 感度と音質は非常に良いです。 設計の古さを感じません。


   • 一聴して良いと判る音質 です。 S/N が良く細かい音がよく聴けます。 SONY らしい解像度感とスッキリ感のある音質です。


   • SONY センセサイザー方式チューナの初号機で記念すべきモデル です。 現在の感覚で評価しても、性能や音質はかなり良いです。


4. その他


   • この ST-J88 の血統を受け継いだのが ST-J75 でしょう。 設計がよく似ています。 音質傾向も同じです。 これで ST-J75 が秀逸である理由が判りました。


   • 技術的には ST-J75 のほうが ST-J88 より大きく進化しており、ある意味、ST-J88 は ST-J75 のベースモデルと言えます。 デザインや高級感に拘らなければ、一般的には ST-J75 のほうが良いと思います。


   • ST-J88 ～ ST-J75 の間に製品化された ST-J60 や ST-J55 は ST-J75 とデザインは似ていても中身が全然違います。 設計者が違うのでしょう。



---

仕様その他

1. 取扱説明書


2. 技術解説書


3. 回路図


4. 形状が同じ輸出モデル ST-88B Service Manual です。 回路はかなり違いますが参考になります。


5. 仕様は以下です。



   FM チューナー部
   受信周波数範囲	76.0～89.9MHz
   実用感度 (75Ω)	0.9uV (10.3dBf)
   S/N 比	mono : 80dB stereo : 75dB
   キャプチャレシオ	Normal : 1.0dB Narrow : 1.7dB
   実効選択度	Normal : 25dB (300kHz), 65dB (400kHz) Narrow : 65dB (300kHz)
   イメージ妨害比	110dB
   IF 妨害比	110dB
   スプリアス妨害比	110dB
   高調波歪率	Normal mono : 0.04% (100Hz), 0.04% (1kHz), 0.04% (10kHz) Normal stereo : 0.07% (100Hz), 0.07% (1kHz), 0.15% (10kHz) Narrow mono : 0.08% (100Hz), 0.08% (1kHz), 0.08% (10kHz) Narrow stereo : 0.3% (100Hz), 0.3% (1kHz), 0.6% (10kHz)
   ステレオセパレーション	Normal : 50dB (100Hz), 50dB (1kHz), 45dB (10kHz) Narrow : 45dB (100Hz), 45dB (1kHz), 40dB (10kHz)
   周波数特性	30Hz ～ 15kHz +0.2dB -0.5dB
   ミューティングレベル	2.5uV (19.2dBf)
   オーディオ出力レベル / インピーダンス	FIXED : 750mV / 2kΩ VARIABLE : 0～1.2V / 470Ω
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力	25W
   外形寸法	480(W)×80(H)×370(D)mm
   重量	7.0kg
   その他
   発売時期	1978年
   定価	160,000円




---
