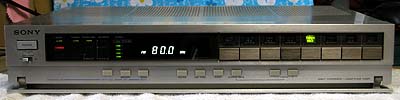

SONY ST-JX8 をゲット！

2007年2月3日、PLL シンセサイザー FM/AM チューナーの SONY ST-JX8 のジャンク品を税込1,000円で入手しました。

外観は汚れていましたが、ＯＡクリーナで十分綺麗にできるレベルです。フロントパネルと天板に僅かなキズがありますが、それほど気にならないレベルです。
背面のバーアンテナのプラスチック台が壊れており、バーアンテナ自体が外れています。
周波数表示用の蛍光パネルは新品同様の輝きです。安い機種では、蛍光パネルにグレードの低いものを使用しているのか、数年で暗くなって文字欠けしてしまいます。高級チューナー ST-J75 に使われている蛍光パネルは30年近くも経過しているのに、クッキリしています。グレードの高い蛍光パネルを使っているのでしょう。
使ってみると、見事に周波数ずれが発生しており、スキャンしてみると、-0.1MHz 低い周波数でロックされます。感度の低下も大きく、音質もかなり劣化しています。

ST-JX8 について

1981年発売　定価（税抜）70,000円
- ST-J75 のグレードアップとなっており、レシオ検波採用など、ST-J75 と良く似た回路構成になっています。
- 現在売られている安物チューナーの10倍くらいの性能と音質と思っていただいて結構です。
ダイレクトコンパレータ搭載
- シンセサイザーチューナーでは、フロントエンドの局部発振周波数を分周した比較周波数と、水晶発振子で発振させた基準周波数を比較し、そのズレを検出してフィードバック制御して安定した受信を実現しています。
- 従来、この周波数を比較するための PLL IC の処理限界から、25kHz などの低い周波数が比較周波数として使われていました。このため、19kHz のパイロット信号と干渉を起こし、ノイズやビートの原因となるおそれがありました。
- ダイレクトコンパレータでは、 Si ゲート N チャンネル MOS 構造で 220MHz という高い周波数まで直接扱うことのできる PLL IC の SONY CX-778 を搭載しています。これにより、比較周波数を日本の FM 局の置局間隔と同じ 100kHz まで上げています。この結果、19kHz のパイロット信号だけでなく、38kHz のサブキャリアとも十分に離すことができ、ビートやノイズを大幅に低減することができます。
その他の主な特長
- フロントエンドは5段バリキャップ、RF アンプとミキサーにはデュアルゲート MOS FET などオール FET 構成
- FM/AMランダム8局プリセットを搭載
  メモリーには不揮発性メモリーを採用し、局の周波数や命令を記憶することが可能です。Muting ON/OFF、Stereo/Mono のモードも記憶できます。
- どの選局ボタンを押せばどの局であるか一目でわかるよう LED による局名表示システムを採用
- プリセットメモリースキャン機能を搭載
- CAL-TONE 回路、ノッチフィルター、AM ノイズフィルターを搭載
- タイマー対応プログラム機能を搭載

レストア

ＯＡクリーナで簡単にピカピカな綺麗になりました。
背面のバーアンテナのプラスチック台の破損は、手持ちの部品と交換し、完全に直りました。
調整ズレは、再調整を行い、完全に新品時の性能に復帰しました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

FM 同調点の調整
1. 標準信号発生器の出力を FM 83MHz 60dB stereo 1kHz に設定し、R228 の両端に直流電圧計を接続します。 ST-JX8 は FM 83.0MHz に同調します。
2. IFT201 のコアを回して電圧計が0V（±10mV 以下ならよい。）となる位置に設定します。
レシオ検波の調整
1. 標準信号発生器の出力を FM 83MHz 60dB stereo 1kHz に設定し、TP-NULL と GND の間に直流電圧計を接続します。 ST-JX8 は FM 83.0MHz に同調します。
2. IFT202 のコアを回して電圧計が0V（±10mV 以下ならよい。）となる位置に設定します。
FM フロントエンドの調整
1. 標準信号発生器の出力を FM 83MHz 30dB stereo 1kHz に設定し、半固定抵抗 RT203-1pin と GND の間に直流電圧計を接続します。 ST-JX8 は FM 83.0MHz に同調します。
2. まず、局発用コイルのコアを回して電圧が最大となる位置に設定します。局発周波数をシフトして現状の RF 系の最良点に合わせるためです。
3. L101 と L102 コイルの間隔を調整して電圧が最大となる位置に設定します。
4. 標準信号発生器の出力を FM 79.5MHz 30dB stereo 1kHz に設定し、L104 と L105 コイルの間隔を調整して電圧が最大となる位置に設定します。 ST-JX8 は FM 79.5MHz に同調します。
5. 標準信号発生器の出力を FM 86.5MHz 30dB stereo 1kHz に設定し、L104 と L105 コイルの近くに２つあるトリマーを回して電圧が最大となる位置に設定します。 ST-JX8 は FM 86.5MHz に同調します。
6. 上記の４と５を５回程度繰り返します。
7. IFT T101 のコアを回して電圧が最大となる位置に設定します。
FM ステレオセパレーションの調整
1. 標準信号発生器の出力を FM 83MHz 60dB stereo 1kHz に設定します。 ST-JX8 は FM 83.0MHz に同調します。
2. 標準信号発生器を L ch only に設定し、半固定抵抗 RT305 を回して、R ch オーディオ出力へのモレ音が最小になるようにします。
3. 標準信号発生器を R ch only に設定し、半固定抵抗 RT355 を回して、L ch オーディオ出力へのモレ音が最小になるようにします。
AM フロントエンドの調整と IF の調整
1. 標準信号発生器の出力を AM 30dB に設定し、半固定抵抗 RT401-1pin と GND の間に直流電圧計を接続します。
2. 標準信号発生器を 1062kHz にし、ST-JX8 を 1062kHz に同調します。 CT401 のトリマーを回して、電圧値が最大になるようにします。
3. IFT401 と IFT402 のコアを回して、電圧値が最大になるようにします。
再調整を完了すると感度と音質が見違えるほどアップしました。感度は２倍くらい、ステレオセパレーションは３倍くらい良くなりました。特に、歪率特性とステレオセパレーションが大幅に上がって素晴らしい音になりました。 やはり、チューナーの同調回路はアナログそのものなので、20年以上も経つと、かなりの調整ズレが発生するようです。

使ってみました

シーリングパネル採用で、このパネルを開くと各種設定ができるようになっています。
フロントパネルにヘアラインアルミ材を使用しており、質感が高いです。デザイン的には古い感じがします。 SONY ST-J75 のほうがスッキリしています。
音質が素晴らしく良く、SONY ST-S333ES シリーズと比べても遜色ありません。 FM の音質は、音に解像度があり、高域がクリアで、低音に力があります。かなり良好で、聴き方によっては SONY ST-S333ESG より良好とも思えます。これは、ＦＭ検波がレシオ検波になっているからもわかりません。 AM の音質もなかなか良好です。
感度が抜群に良く、越谷からは受信しにくい FM 富士、FM 横浜がしっかり入感しています。やはり昔の SONY のチューナーは優秀です。
リアパネルに装備された同調型バーアンテナで、（ループアンテナより）感度良く受信できます。なお、MUTING OFF にすると AM ノイズフィルターが ON になります。高域は落ちますが、雑音が多い時は有効な機能です。 AM ノイズフィルターの件は取扱説明書に書いてあるのですが、ほんのチョコッとしか書いてないので、気が付いていない人もいると思います。
放送局のプリセット数が FM/AM 合わせて8局あります。 8局分というのは、このような高性能チューナーにあっては不足です。私は FM だけで使い切ってしまいました。プリセットでは FM/AM や周波数だけでなく、MODE や MUTING 設定情報まで記憶してくれる賢さです。なお、プリセットメモリには不揮発性メモリを使っており、バッテリなどのバックアップ不要です。

中身

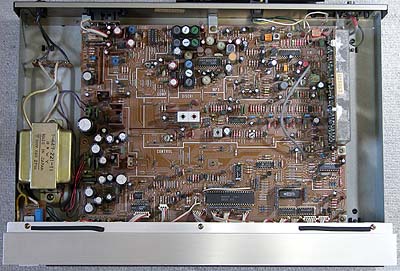

ST-JX8 の中身はどうなっているのか覗いてみました。写真をクリックすると拡大写真を表示できます。
なかなか、しっかりとした作りです。 SONY ST-S333ESG よりはシンプルですが、押さえるところはしっかり押さえている印象です。
FM フロントエンドは東光製の 5連バリコン相当 で、優秀です。 ST-S333ESG でも4連バリコン相当なので、この面は勝っています。 AM フロントエンドは2連バリコン相当です。
FM IF には 10.7MHz セラミックフィルター4個、AM IF には 450kHz セラミックフィルター2個を使っています。
FM 検波回路はレシオ検波となっています。設計が古いとも思われますが、良い設計＆調整されたレシオ検波は悪くないです。 PLL 検波では同調点を外すと激しく歪率が悪化しますが、レシオ検波はそういうことがありません。言ってみれば、デジタル的ではなくアナログ的なのです。
ミューティング制御にリレーを使っています。高級機仕様です。
電源トランスは大きくて重いものを使っています。しっかりした電源を形成しています。

レベルメータ

FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 1～4, FM 75dBf とあるのはレベル表示、×が消灯、○は点灯です。これを見ると、S/N 良く受信するためには、FM 75dBf の必要があるようです。

アンテナ入力 (dB)	1	2	3	4	FM 75dBf
～10	×	×	×	×	×
11～18	○	×	×	×	×
19～27	○	○	×	×	×
28～41	○	○	○	×	×
42～66	○	○	○	○	×
67～	○	○	○	○	○

局名表示パネルを自作しました

プリセットボタンを押すと、それに対応した局名表示パネル（緑色 LED で照射）が点灯して、写真のように放送局名を表示します。これが、当時の流行でした。どこのメーカーのシンセサイザーチューナーも同様な表示方式でした。
当時は FM 放送局が3局くらい、AM 放送局が5局くらい（これは今でも同じ。）で、合計8局プリセットでも何とか間に合っていました。ですから、FM の局名表示パネルもその地域に合うものは3枚くらいだったです。（局名表示パネルはデフォールトで何枚か用意されていて自分で好きな位置にセットしていました。）
その後、時代は進み FM 放送局が増えたのですが（例えば Nack5 や Jwave）、それに合う局名表示パネルは（当たり前ですが）用意されていませんでした。仕方ないので、適当な放送局の局名表示パネルを代わりにセットしていたのが実情でした。こうなると、放送局名の表示は何の意味もなくなるのです。
現在では越谷でも実用的に聴ける FM 放送局は8局を超えます。それに合う局名表示パネルはないし・・・と言うことで、オリジナルの局名表示パネルを自作しました。
局名表示パネルの変更が容易になるよう、画像編集ソフトで元画像を作成することにし、手間暇を惜しんでイージークラフトで作りました。
1. 元画像を Adobe PhotoDeluxe 4.0 で作成します。白抜き文字は「Arial Bold 10 point」にしました。作成した画像ファイルは st-jx8-label01.pdd です。
2. 印刷します。黒の部分が真っ黒になるようプリンタの設定が重要です。レーザープリンタで印刷しましたが、黒を黒らしく印刷するにはインクジェットプリンタのほうが良いと思います。レーザープリンタでは黒が真っ黒になり切れないです。（ディザになる。）

  印刷する紙ですが、通常の PPC 用紙だと厚過ぎて LED 光がかなり弱くなります。そこで「コクヨ T149N」という薄口トレーシングペーパーを使います。 50枚で税込283円です。これ、ちょうど良い透過度です。薄口紙ですから加工も簡単です。レーザープリンタには、この紙は薄過ぎるので印刷中に紙がジャムります。通常の PPC 用紙にマスキングテープ等で貼り付けて印刷すると、うまくいきます。
3. 印刷された紙を慎重にハサミで切り取り、これを局名表示パネルホルダーに入れます。

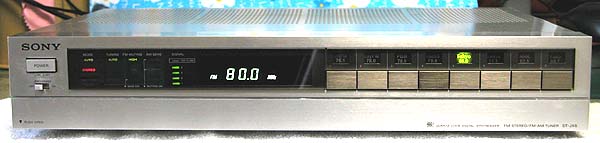

4. 局名表示パネルホルダーを ST-JX8 にセットすると、写真のように完成です。

  イージークラフトの割には、なかなか良い出来映えと自負してます！！！

仕様

型式	クォーツロック・デジタル周波数シンセサイザーチューナー
FM チューナー部
受信周波数	76.0～90.0MHz
アンテナ端子	75ΩF型接栓
中間周波数	10.7MHz
S/N=50dB 感度 (75Ω)	mono: 3.8μV/16.8dBf stereo: 40μV/37.3dBf
実用感度 (75Ω)	mono: 0.9μV/10.3dBf
S/N 比	mono: 92dB stereo: 86dB
高調波歪率	mono: 0.05%(100Hz)、0.05%(1kHz)、0.05%(10kHz) stereo: 0.07%(100Hz)、0.06%(1kHz)、0.15%(10kHz)
混変調歪率	mono: 0.05% stereo: 0.06%
ステレオセパレーション (1kHz)	50dB(100Hz)、60db(1kHz)、45dB(10kHz)
周波数特性	30Hz～15kHz ±0.2dB
実効選択度	90dB(400kHz)、60dB(300kHz)
キャプチュアレシオ	1.0dB
AM 妨害比	65dB
イメージ妨害比	120dB
IF 妨害比	120dB
スプリアス妨害比	120dB
RF 相互変調妨害比	88dB (IHF) 105dB (2.4MHz)
キャリアリーク抑圧比	78dB
ミューティングレベル	25dBf、10μV
オートチューニングレベル	25dBf
出力レベル/インピーダンス	750mV/600Ω
AM チューナー部
受信周波数	522～1602kHz
アンテナ	フェライトバーアンテナ、EXT端子付
中間周波数	450kHz
感度	200μV/m (バーアンテナ使用時)
S/N 比	55dB (50mV/m)
高調波歪率	0.3%
周波数特性	30Hz～6kHz -3dB
選択度	45dB (9kHz)
イメージ妨害比	45dB
オートチューニングレベル	500μV/m
総合
電源電圧	AC100V 50/60Hz
消費電力	18W
外形寸法 (幅×高さ×奥行)	430×80×330mm
重量	4.6kg
ファンクション
FM/AM プリセット	8局ランダムプリセット
プログラムメモリ	8個
MODE	AUTO/MONO
REC CAL	OFF/ON
その他
発売時期	1981年
定価	70,000円
