SONY ST-S333ESJ

SONY ST-S333ESJ が到着

2010年12月24日、T さんより SONY ST-S333ESJ の修理依頼品が到着しました。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 感度低下が若干見え、音の解像度が甘くなっている。


   • そのほかは概ね良好な状態と思います（それでもメーカーは診てくれない。泣）。


2. 外観

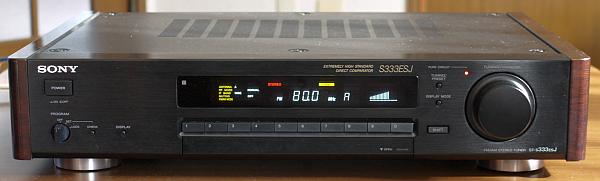

   • 外観は若干の汚れや擦れはありますが、全体的にコンディションは良く綺麗です。


   • 純正ループアンテナが添付されていたので、このループアンテナ用に再調整できます ・・・ これ、結構重要です。


3. 電源 ON してチェック


   • FL 表示は新品同様の明るさです。


   • FM は問題なくステレオ受信できます。 若干ですが音が甘くなっている感じです。


   • AM も問題なくステレオ受信できます。 かなり感度が良いです。



---

カバーを開けてみました

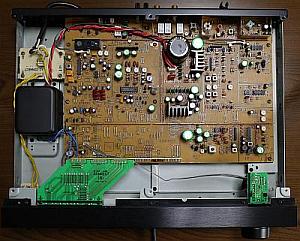

1. 作りはかなり良いです。 写真をクリックすると拡大写真を表示できます。


   • 予想通り、チューナー基板は SONY ST-SA5ES とほぼ同じでした。


   • 全体的にグレードの高い電解コンデンサを使っています。


     • 緑色 - ニチコン MUSE 85℃
     • 青色 - ニチコン VX 85℃
     • 黒色 - ニチコン NEGATIVE BLACK 85℃


   • 以下の IC を使用して合理化が図られています



     メーカ	IC	機能
     NEC	uPC1163HA	FM IF Amplifier
     SANYO	LA1235	FM IF System
     	LA1247	AM Electronic Tuner
     SONY	CX7925B	PLL Direct comparator
     	CXA1064	PLL FM MPX Stereo Demodulator SANYO LA3450 と同じ



   • 使用 IC のロット番号より、この ST-S333ESJ は1993年製と判明しました。 電源ケーブルの製造マーキングも1993年でした。


2. FM フロントエンド部


   • オール FET で4連バリキャップ方式です。 同調回路はトラッキング調整できる構成です。


3. FM IF 部


   • ユニフェーズ CF フィルターを4個使用しています。


4. FM 検波部


   • PLL 検波となっています。


5. MPX 部


   • SONY CXA1064 を使ったオリジナル構成です。


6. プリセットメモリのバックアップ


   • 基板左下にある電気二重層コンデンサ [ELNA 0.1F/5.5V] でバックアップします。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 受信部の調整



   手順	SSG出力	ST-S333ESJ の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM RF MODE : NORMAL IF BAND : WIDE MUTING : OFF CAL TONE : OFF	-	-
   2	83MHz 90dB 無変調	83MHz 受信	IFT251	R256 両端電圧 = 0±20mV	同調点調整
   3	-	90MHz 受信	L104	JW39～GND 間電圧 = 21.0±0.2V	OSC トラッキング調整
   4	-	76MHz 受信	-	JW39～GND 間電圧 = 8.0±1.0V (確認のみ)
   5	76MHz 40dB 無変調	76MHz 受信	L101 L102 L103	JW212 電圧 = 最大	RF トラッキング調整
   6	90MHz 40dB 無変調	90MHz 受信	CT101 CT102 CT103
   7	手順5と6を数回繰り返す
   8	83MHz 40dB 無変調	83MHz 受信	IFT101	JW212 電圧 = 最大	IF 調整
   9	-	TP201 両端を短絡	-	-	PLL 検波調整
   10	83MHz 90dB 無変調	83MHz 受信	IFT271	R278(R)～GND 間波形 = 最大 オシロスコープで観測
   11	83MHz 90dB mono 1kHz		CT271	オーディオ出力 = 高調波歪最小
   12			IFT272	TP271 間電圧 = 0±20mV
   13	手順11と12を数回繰り返す
   14	-	TP201 両端を開放	-	-
   15	83MHz 40dB mono 1kHz	83MHz 受信	IFT201	JW212 電圧 = 最大	mono WOIS 歪補正 RV201 を時計回りに 回し切ってから調整開始
   16	83MHz 90dB mono 1kHz		IFT203 RV201	オーディオ出力 = 高調波歪最小
   17	83MHz 90dB stereo 1kHz L+R		IFT101	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
   18	83MHz 40dB stereo 1kHz L+R		IFT202	JW212 電圧 = 最大	stereo WOIS 歪補正 RV202 を時計回りに 回し切ってから調整開始
   19	83MHz 90dB stereo 1kHz L+R		IFT204 RV202	オーディオ出力 = 高調波歪最小
   20	83MHz 90dB stereo 1kHz L+R		L301 RV303	オーディオ出力 = 19kHz 成分最小	Pilot 信号キャンセラ調整
   21	83MHz 90dB stereo 1kHz R		RV301	L ch. オーディオ出力 = 最小 (R→L への漏れ音)	セパレーション調整
   22	83MHz 90dB stereo 1kHz L		RV302	R ch. オーディオ出力 = 最小 (L→R への漏れ音)
   23	83MHz 20dB stereo 1kHz L+R		RV251	STEREO インジケータ = 点灯 ちょうど点灯するよう調整	STEREO 点灯レベル調整
   24	83MHz 25dB mono 1kHz	MUTING : ON 83MHz 受信	RV252	MUTING = OFF ちょうど OFF になるよう調整	ミューティングレベル調整
   25		IF BAND : NARROW 83MHz 受信	RV203	MUTING = OFF ちょうど OFF になるよう調整	IF NARROW ゲイン調整
   26	83MHz 70dB mono 1kHz	IF BAND : WIDE 83MHz 受信	RV241	S メータ = フル ちょうどフルになるよう調整	S メータレベル調整



2. AM 受信部の調整


   • 純正ループアンテナで調整が必要。 純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。



   手順	SSG出力	ST-S333ESJ の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM IF BAND : WIDE MUTING : OFF CAL TONE : OFF	-	-
   2	-	1602kHz 受信	FE401 (O)	JW181 電圧 = 22.0V	OSC トラッキング調整
   3	-	531kHz 受信	-	JW181 電圧 = 2.0V 確認のみ
   4	603kHz 30dB 無変調	603kHz 受信	FE401(R)	JW212 電圧 = 最大	RF トラッキング調整
   5	1404kHz 30dB 無変調	1404kHz 受信	FE401(C)
   6	手順4～5を数回繰り返す
   7	999kHz 30dB 無変調	999kHz 受信	IFT401	JW212 電圧 = 最大	IF 調整
   8	999kHz 74dB 無変調		RV401	S メータ = フル 閾	S メータレベル調整
   9	999kHz 58dB 無変調		RV402	TP601 間電圧 = 2.5V	オートストップレベル調整



3. 調整結果


   • FM の感度や音の解像度が上がりました。 同調点や PLL 検波 NULL で大きなズレがあり、正しい値に調整しました。


   • AM は純正 AM ループアンテナで最高感度になるよう調整しました。


   • 再調整結果は以下です。 問題なく良好な値です。



   項目	IF BAND	L	R	単位
   ステレオセパレーション	WIDE	60	65	dB
   	NARROW	41	36	dB
   パイロット信号キャリアリーク	-	-73	-79	dB
   オーディオ出力レベル偏差 (MONO)	-	0	-0.02	dB
   CAL TONE 信号	-	375.0		Hz
   		-5.27	-5.24	dB




---

使ってみました

1. デザイン


   • なかなか優れたデザインです。


   • F 端子、RCA 端子などの端子類は金メッキされており高級感があります。


   • ドッシリとした重量があり高級感があります。


2. 操作性


   • FM アンテナ入力が2系統あってパネル操作で切換えできます。


   • リモコン操作ができます。


   • 放送局のプリセットメモリが40局分もあります。 十分過ぎて使い切れないです。


   • プリセットメモリは FM/AM 、周波数の情報だけでなく、動作モード（ANT A/B, WIDE/NARROW, STEREO/MONO, MUTING）まで記憶してくれます。 便利です。


3. 感度と音質


   • FM 感度は素晴らしく良いです。 S/N も抜群に良いです。


   • FM はなかなかイイ音がします。 解像度がある音で、現在の安物チューナーとは全く異次元の音です。


   • AM 感度が抜群です。


   • AM stereo はかなり良い音です。 フゥワァ～とした音の出かたです。


   • とても良いチューナーです。 お奨めできます。



---

仕様など

1. リモコン


   • みんなのリモコン・データベース にリモコンコードあり


2. 仕様



   FM チューナー部
   受信周波数範囲	76.0～90.0MHz
   実用感度	0.9uV (10.3dBf)
   周波数特性	15Hz～15kHz ±0.2dB
   S/N 比	mono : 100dB stereo : 92dB
   実効選択度	wide : 70dB (400kHz) narrow : 65dB (300kHz)
   全高調波歪率 (wide, 1kHz)	mono : 0.004% stereo : 0.0075%
   イメージ妨害比	100dB
   ステレオセパレーション (wide, 1kHz)	70dB
   アンテナ端子	75Ω不平衡型 F 端子×2
   AM チューナー部
   受信周波数範囲	531～1602kHz
   感度	200uV/m (AM ループアンテナ) 30uV/m (外部アンテナ)
   S/N 比	mono : 54dB stereo : 48dB
   全高調波歪率 (400Hz)	mono : 0.3% stereo : 0.6%
   ステレオセパレーション (400Hz)	30dB
   選択度 (9kHz)	wide : 50dB narrow : 65dB
   アンテナ端子	ターミナル端子
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力	20W
   外形寸法	470(W)×100(H)×375(D)mm (サイドウッド付き) 430(W)×100(H)×375(D)mm (サイドウッド外し)
   重量	7.0kg
   その他
   リモコン	RM-J301
   発売時期	1993年
   定価	55,000円（税抜）




---
