SONY ST-S555ESX

SONY ST-S555ESX をゲット！

2007年9月18日に提携している BLUESS Laboratory さんから 幸福のメール が来ました。

わぁ～！ラッキー！ ・・・なんて思うのは私だけでしょう。 普通は壊れて使えない電気製品をもらって喜ぶ人はいない。 喜ぶのはマニアだけです。

---

程度＆動作チェック

1. 幸福のメール


   • 実は [SONY ST-S555ESX の故障品] が手元にあります。 これを研究材料として提供させていただきたいと思いメール差し上げました。

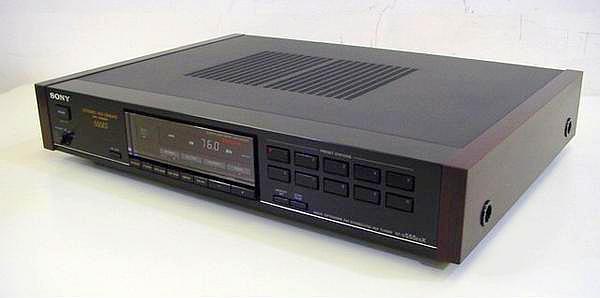

   • フロントパネルやサイドウッドはほぼ無傷で外観はかなり美品です。 表示もきれいです。


   • 取扱説明書（原本）と純正AMループアンテナが付属します。


   • 故障状況ですが、AM は普通に聴けるものの、FM はノイズ混じりのひどい音が出てきます。


   • 周波数ズレはありません。 ステレオランプは点灯しません。


   • 1986年製で ST-S333ESX の上位機、この後の333シリーズ発展の原点とも言える良い機種だと思います。


2. 電源 ON してチェック


   • FM は音がひどい。 かなりの歪音で、音揺れも感じます。


   • FM は同調点ズレはなく、シグナルメータの振れかたにも問題はないので、少なくとも検波部以前の回路は正常に動作しています。


   • AM は問題なく受信します。



---

[ST-S555ESX] と [ST-S333ESX] の違い

1. ST-S555ESX と ST-S333ESX は共に1986年発売で外観はほぼ同じです。 いったい何が違うのだろう？　どこが上位なのだろう？


   • 手持ちの ST-S333ESX と比較した結果です。 （○：あり、×：なし）


   • 当たり前ですが、やはり ST-S555ESX のほうが上位機です。


   • [ST-S333ESX] でも十分高性能・高音質なので、[ST-S555ESX] に期待できます。



     項目	ST-S555ESX	ST-S333ESX
     アンテナ A-B 切換スイッチ	○	×
     マルチパススイッチ	○	×
     フロントパネル下側のゴールドライン	○	×
     オーディオ出力端子の金メッキ	○	×
     FM フロントエンド	5連バリキャップ	4連バリキャップ
     FM IF	歪補正回路あり	ほぼ同じ
     FM 検波	PLL 検波	ほぼ同じ
     FM MPX	セミディスクリート構成	MPX IC 1個だけ
     AM 部	2連バリキャップなど	ほぼ同じ
     天板	銅メッキあり、梨地	ただの鉄板



2. 今まで ST-S333ES シリーズのチューナーを触ってきて、どの機種も4連バリキャップ方式でした。


   • なぜ、5連バリキャップ方式にしないのだろう？と不思議でした。


   • ST-S555ESX を見て理解しました。
     555ES シリーズは高級機の位置付けで5連バリキャップ、333ES シリーズは中級機の位置付けで4連バリキャップと定義付けされていたのです。 ST-S333ESX の49,800円に対し、ST-S555ESX は約1.5倍の74,000円です。 また、もっと昔には 777ES シリーズもあったような記憶があります。


   • 残念ながら、チューナーでの 555ES シリーズは ST-S555ESX で終ったので、この後 SONY から5連バリキャップ方式のチューナーが発売されることはありませんでした。 そう、この ST-S555ESX は SONY 最後の高級チューナーだったのです！



---

カバーを開けてみました

1. 基板の作りはかなり良いです。 写真をクリックすると拡大写真を表示できます。


   • 部品が各回路の機能別に整然と並んでいます。 同時期に発売された下位機種の ST-S333ESX より基板のサイズは大きく、部品の投入量は多いです。


   • フロントパネル基板との接続はフラットケーブルではなく、バラ線です。 まだ合理化される前の製品のようです。


   • リアパネルのコネクタとの接続は着脱式のケーブルです。 この構造のため、ST-S555ESX ではコネクタからメイン基板への無理な力が加わることはなく、信頼性が上です。 ST-S333ESG などは基板上にコネクタを取り付けて配線なしになっています。 ST-S333ESG では、この部分のハンダクラック要因による故障が実に多いのです。


   • 電源トランスは大きくて良さそうなものが使われています。


   • 以下の IC を使用して合理化が図られています



     メーカ	IC	機能
     MITSUBISHI	M5238	Dual Low-noise J-FET Input Operational Amplifiers
     NEC	uPC1163HA	FM IF Amplifier
     	uPC1223C	MPX
     	uPD6362C	Selector
     SANYO	LA1235	FM IF System
     SONY	CX7925B	PLL Direct comparator
     TI	NE5532	Dual Low-noise Operational Amplifiers
     TOSHIBA	TMP47C40N	MCU



   • IC のロット番号から、本機は [1986年製造品] と判明しました。


2. FM フロントエンド


   • 5連バリキャップ方式で、以下の構成です。


   • RF 増幅に Dual Gate FET の 3SK85、とミキサーに Dual Gate FET の 3SK43 が使用されています。

     (ANT)→[同調]→[同調]→[3SK85]→[同調]→[同調]→①→[Mixer (3SK43)]→[IFT]→(IF)
     [OSC 同調 (FET)]→①


3. FM IF 部


   • 中間周波数は 10.7MHz で、セラミックフィルターは4個使用しています。


4. FM 検波部 ・・・右の回路図をクリックすると元の pdf ファイルが見られます。


   • PLL 検波となっています。 割と解かりやすい構成です。


   • 「D204 と D205 でバランスド検波をして位相検出→Q208 によるコルピッツ発信器にフィードバック」となっています。


   • IF 周波数の変化に対して電圧フィードバックをかけて発信器を同期化します。


   • このフィードバック電圧＝検波出力 となります。


5. FM MPX 部 ・・・右の回路図をクリックすると元の pdf ファイルが見られます。


   • MPX 部には NEC uPC1223C というステレオ分離 IC が使われています。 この IC だけで MPX 構成が可能ですが、そうしてしまうと MPX 部は低級クラスとなってしまいます。


   • uPC1223C 周辺を回路化していくと、この uPC1223C では単にパイロット信号の倍の 38kHz ステレオ分離スイッチング信号を取り出しているだけと判りました。


   • 回路を追っていくと、真の MPX はこの後の段になる C-MOS スイッチング IC 4066B を組み合わせてやっていることが判明。 やはり ST-S555ESX の MPX はディスクリートに近い構成で高級です。


6. AM 受信部


   • フロントエンドは2連バリコン相当です。 中間周波数は 450kHz で、セラミックフィルターは2個使用しています。


7. メモリバックアップ


   • [C604] 3.9mF 5.5V の電気二重層コンデンサが使われています。



---

リペア

1. FM の受信音がかなりの歪音でひどい


   • FM 検波部をチェックしましたが、異常なしでした。


   • MPX 部の 4066B の電源電圧を測ると +8.07V と +0.45V でした。 ・・・ここがおかしい！！！


   • 電源回路を調査すると -15V からレギュレータ [IC319] 79L08 を介して -8V を作成しています。 この -8V を 4066B に給電するようになっています。


   • -15V と 79L08 間には電源からのノイズ防止用コイル [L303] 33mH が入っており、これが断線していました。


   • 故障していた電源部のコイルは 33mH でしたが、手持ち品に同じような形の 39mH があったので、それと交換したら 直りました！


2. 若干、操作スイッチの経年劣化（接触不良）を感じる


   • それほど悪い状態でないので、このまま使うことにしました。


   • 本格的に悪くなったらタクトスイッチを交換しようと思います。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)


   • ジャンパで測定します。



   VP	標準電圧	実測電圧	判定	備考
   JW281 (Q905-E)	+31V	(未測定)	-	PLL
   JW201 (IC902-OUT)	+15.5V	(未測定)	-	TUNER, AUDIO
   JW187 (IC903-OUT)	-15.5V	(未測定)	-	AUDIO
   JW276 (IC318-OUT)	+8.2V	(未測定)	-	MPX
   JW217 (IC319-OUT)	-8.2V	(未測定)	-	MPX
   JW266 (IC901-5pin)	+5.6V	(未測定)	-	DIGITAL



2. FM 受信部の調整



   手順	SSG出力	ST-S555ESX の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM IF BAND : WIDE MUTING : OFF CAL TONE : OFF	-	-
   2	83MHz 90dB 無変調	83MHz 受信	IFT208	R263 両端電圧 = 0±10mV	FM 同調点調整
   3	-	90MHz 受信	L105	R503 (後) 電圧 = 21.0±0.1V	OSC トラッキング調整
   4	-	76MHz 受信	-	R503 (後) 電圧 = 8.0±1.0V 確認のみ
   5	76MHz 30dB 無変調	76MHz 受信	L101 L102 L103 L104	D401-C 電圧 = 最大	RF トラッキング調整
   6	90MHz 30dB 無変調	90MHz 受信	CT101 CT102 CT103 CT104
   7	手順5～6を数回繰り返す
   8	83MHz 30dB 無変調	83MHz 受信	IFT101	D401-C 電圧 = 最大	IF 調整
   9	-	TP201 両端を短絡	-	-	PLL 検波調整
   10	83MHz 90dB 無変調	83MHz 受信	IFT205 IFT206	R293 (後) 波形 = 最大 オシロスコープで観測
   11	83MHz 90dB mono 1kHz		CT201	オーディオ出力 = 高調波歪最小
   12			IFT207	TP202 間電圧 = 0±10mV
   13	手順11～12を数回繰り返す
   14	-	TP201 両端を開放	-	-
   15	83MHz 90dB stereo 1kHz L+R	83MHz 受信 MUTING : ON	RT301	下の [VCO 調整 (1) 手順] を参照	VCO 調整 (1)
   16			RT305	IC302-9pin = 0±0.5V	VCO 調整 (2)
   17	83MHz 40dB mono 1kHz		IFT202	D401-C 電圧 = 最大	mono WOIS 歪補正 RT202 を時計回りに 回し切ってから調整開始
   18	83MHz 90dB mono 1kHz		IFT204 RT202	オーディオ出力 = 高調波歪最小
   19	83MHz 90dB stereo 1kHz L+R		IFT101	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
   20	83MHz 40dB stereo 1kHz L+R		IFT201	D401-C 電圧 = 最大	stereo WOIS 歪補正 RT201 を時計回りに 回し切ってから調整開始
   21	83MHz 90dB stereo 1kHz L+R		IFT203 RT201	オーディオ出力 = 高調波歪最小
   22	83MHz 90dB stereo 1kHz L+R		L301 RT302	オーディオ出力 = 19kHz 成分最小	Pilot 信号キャンセラ調整
   23	83MHz 90dB stereo 1kHz R		RT303	オーディオ出力 (L) = 最小	セパレーション調整
   24	83MHz 90dB stereo 1kHz L		RT304	オーディオ出力 (R) = 最小
   25	83MHz 40dB 無変調		RT206	S メータ = フル 閾	S メータ調整
   26	83MHz 25dB mono 1kHz		RT204	MUTING = ON/OFF 閾	ミューティングレベル調整
   27		83MHz 受信 IF BAND : NARROW	RT203	MUTING = ON/OFF 閾	IF NARROW ゲイン調整



   • VCO 調整 (1) 手順



     手順	備考
     1	RT301 を反時計方向に回し切る
     2	RT301 を徐々に時計方向に回し、[STEREO] 表示が点灯した位置を記録する
     3	RT301 を時計方向に回し切る
     4	RT301 を徐々に反時計方向に回し、[STEREO] 表示が点灯した位置を記録する
     5	RT301 を [手順2] と [手順4] の中間に設定する



3. AM 受信部の調整



   手順	SSG出力	ST-S555ESX の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM IF BAND : WIDE MUTING : OFF CAL TONE : OFF	-	-
   2	-	1602kHz 受信	FE401 (白コア)	R504 (後) 電圧 = 22.0±2.0V	OSC トラッキング調整
   3	-	531kHz 受信	-	R504 (後) 電圧 = 1.8±0.1V 確認のみ
   4	603kHz 30dB 無変調	603kHz 受信	FE401 (黒コア)	D401-C 電圧 = 最大	RF トラッキング調整
   5	1404kHz 30dB 無変調	1404kHz 受信	FE401 (トリマ)
   6	手順4～5を数回繰り返す
   7	999kHz 30dB 無変調	999kHz 受信	IFT401	D401-C 電圧 = 最大	IF 調整




---

使ってみました

1. 間違いなく 名機 です


   • FM は、感度・S/N・解像度とも抜群に良いです。 細かい音が実によく聴こえます。 闇に吸い込まれるような抜群の静寂性の中から、普通は聴き逃してしまう息づかいや衣擦れの音まで聴けます。


   • SONY SRS-Z1 でユーミンがナレーションしている FM 放送を聴くと、まるで彼女が私に話しかけてくれるように錯覚します。 SRS-Z1 はヘッドホンで聴いているかのような音場を醸し出す、小音量モニタ用アクティブスピーカです。 いつも同じ条件で音質比較するスピーカとしてお奨めです。


   • 素晴らしい！！！としか表現のしようがありません。 このようなチューナーが1986年には存在していたのですね。




2. AM も、感度が良く、音も良いです


   • でも、このチューナーでは AM を聴くことはないと思います。


   • プリセットメモリが10個しかないので FM 局登録だけで満杯になりますから ・・・ FM 専用機として使います。


3. プリセットメモリは FM/AM 、周波数の情報だけでなく、動作モード（WIDE/NARROW、STEREO/MONO、MUTING）まで記憶してくれます。


4. このような素性の良いチューナーはよく調整するとみるみる実力を発揮しだします。 今回、念入りに調整していくと音質がグングン上がっていくのが実感できました。 いくら名器でもよく調整しないと実力を出し切れないです。 全く無調整で20年以上経った ST-S555ESX はかなり性能が落ちているはずです。 再調整しないと勿体無いです。


5. デジタルシンセサイザーチューナーでは、あのクルクル回る選局ダイヤルは不要だと思うし、好みでもありません。 デジタルだからボタンだけの操作がスッキリします。 ST-S555ESX のようなボタンだけのデザインが、私は好きです。



---

レベルメータ

• FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 1～10 とあるのはレベル表示、×が消灯、○は点灯です。


• 83MHz 受信状態でチェックしました。 レベルメータはバーは2本単位で点灯します。


• これを見ると、S/N 良く受信するためにはレベルフルの必要があります。



  アンテナ入力 (dB)	1	2	3	4	5	6	7	8	9	10
  ～11	×	×	×	×	×	×	×	×	×	×
  12～23	○	○	×	×	×	×	×	×	×	×
  24～26	○	○	○	○	×	×	×	×	×	×
  27～35	○	○	○	○	○	○	×	×	×	×
  36～39	○	○	○	○	○	○	○	○	×	×
  40～	○	○	○	○	○	○	○	○	○	○




---

仕様など

1. ドキュメント


   • ST-S555ESX 取扱説明書


   • ST-S800ES Schematic ・・・ ST-S555ESX の輸出版は ST-S800ES です


   • ST-S800ES Service Manual


2. 仕様





   発売時期	1986年
   定価	74,000円（税抜）




---
