SONY ST-SA50ES

SONY ST-SA50ES が到着

2010年11月13日、T さんより SONY ST-SA50ES が送られてきました。 このチューナーは一度触ってみたいと思っていたので、ヤフオクで落札したという中古品を借りたのです。

依頼者はヤフオクで1,000円で落札したとのこと。

ST-SA5ES と非常にデザインが似ており、コストダウン機かな？？？

---

状態チェック

1. 外観


   • 使用 IC のロット番号より、この ST-SA50ES は1999年製と判明しました。 電源ケーブルの製造マーキングも1999年でした。


   • キズやスレはなく新品同様です。


2. 電源 ON してチェック


   • FL 表示器の輝度は明るく新品同様です。


   • FM は時々受信できなくなります。 「シャー」音だけになります。 放置しておくと勝手に直ったりします。


   • FM の受信感度は少し落ちているようです。


   • AM は全く問題なく良好です。 受信感度も良好です。



---

カバーを開けてみました

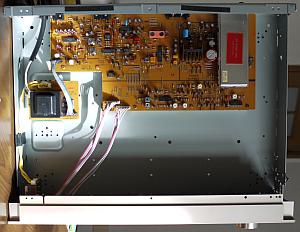

1. 基板の作りは良いです 写真をクリックすると拡大写真を表示できます。


   • ST-SA5ES より基板が小さくなり、かつ、回路構成のグレードが下がっています。


2. 以下の IC を使用して合理化が図られています



   メーカ	IC 型式	機能
   JRC	NJM4558D	2回路入り汎用オペアンプ
   MOTOROLA	MC13028AP	IF and C-QUAM AM Stereo Ddecoder
   	MC14066BCP	Quad Analog Switch/Multiplexer
   NEC	uPD780204GF-050	MCU
   SANYO	LA1235	FM IF System
   	LA1247	AM Electronic Tuner
   	LA3401	VCO Non-Adjusting PLL FM MPX
   	LA5667	Multifunction Multiple Voltage Regulator
   	LC72130	AM/FM PLL Frequency Synthesizer



3. LA1235 を2個使っています


   • 1つはクォードラチュア検波用です。


   • もう1つは S メータだけに使って正確な表示に貢献しています。 ここは ST-SA5ES より上です。


4. FM フロントエンド


   • 4連バリキャップ方式です。 同調回路は1点トラッキング調整の構成です。


   • 使用電圧は +13V と +5V で、バリキャップ電圧が低いです。


   • 特徴的なのは、フロントエンド内に LA72130 を搭載しており、FM だけでなく AM の PLL 制御もやっていることです。


   • コイル以外の部品は面付け部品で構成されており、B 面に細かい部品が配置されています。


     • 従ってフロントエンドが故障すると修理が困難です。 ほぼ修理不可です。


5. FM IF 部


   • IF BAND：WIDE 時

     (FE)→[FET]→[CF201]→[TRx2]→[CF202]→[TRx2]→[CF203]→[LA1235]


   • IF BAND：NARROW 時

     (FE)→[FET]→[CF201]→[TRx2]→[CF202]→[TRx2]→[CF203]→[TRx2]→[CF231]→[LA1235]


6. FM 検波部


   • LA1235 を使ったクォードラチュア検波です。


7. FM MPX 部


   • LA3401 を使った PLL MPX です。


8. AM 部


   • LA1247 で全てを構成します。 AM フロントエンドの RF と OSC トラッキング調整は1点調整です。


9. プリセットメモリのバックアップ


   • フロントパネル基板に実装されている電気二重層コンデンサ C712 0.22F 5.5V でバックアップします。



---

リペア

1. FM が時々受信できなくなる


   • 現象


     • 現象発生時に波形観測すると、FM フロントエンドの OSC 発振が停止することがわかりました。


   • 原因


     • FM フロントエンド部分に力を加えたりすると現象が出る／直ると変わるので、何かの部品の半田クラックと思われます。


     • FM フロントエンドとその周辺の半田付けを補修しましたが直りません。


     • こうなると、この半田クラックは FM フロントエンド内で発生と判断されます。


   • 修理


     • FM フロントエンドはパック型で A 面に部品が見えないことより、面付け部品で構成されています。


     • FM フロントエンドを修理するには「FM フロントエンドパックを取り外し→分解→半田クラック補修」という手順になり、大手術になってしまいます。 この作業で完全に壊してしまう可能性も大です。 よって FM フロントエンド単体の修理は諦めました。


     • 従って、別途チューナー基板（6,000円弱でした。）を手配し、FM フロントエンドを含めて全交換しました。 直りました！！！


2. クリーニング


   • 全体を OA クリーナで清掃しました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

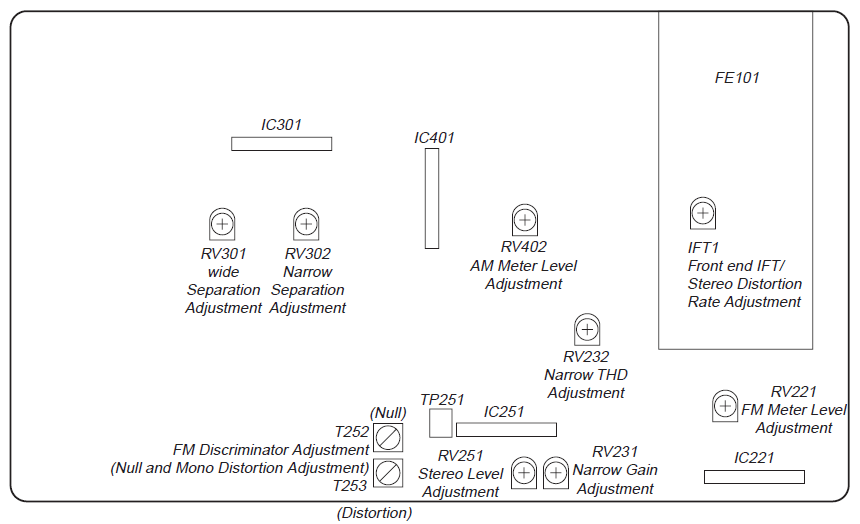

1. 調整ポイント




2. 電圧チェックポイント (VP)


   • ジャンパーで測定します。 電圧の実測値は以下のように正常でした。



   VP	標準値	実測値	備考
   JW035	+13V	+13.2V	チューナ用
   JW034	+5.6V	+5.6V	デジタル用 (MCU)



3. FM 受信部の調整



   手順	SSG出力	ST-SA50ES の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：FM IF BAND：WIDE	-	-
   2	83MHz 30dB 無変調	83MHz 受信	フロントエンド RF コイル×3 IFT1	D221-C = 最大	フロントエンド調整
   3	83MHz 60dB 無変調		RV221	Sメータ = 60dB	Sメータ調整
   4	83MHz 90dB mono 1kHz		T253	オーディオ出力 = 高調波歪最小	QR 検波調整
   5			T252	TP251 間電圧 = 0±5mV
   6	手順4と5を数回繰り返す				クォードラチュア検波調整
   7	83MHz 25dB stereo 1kHz L+R	83MHz 受信 IF BAND：WIDE	RV251	[STEREO] 表示 が出るギリギリに調整	ステレオレベル調整
   8		83MHz 受信 IF BAND：NARROW	RV231		NARROW ゲイン調整
   9	83MHz 90dB stereo 1kHz L+R	83MHz 受信 IF BAND：WIDE	IFT1	オーディオ出力 = 高調波歪最小	ステレオ歪補正 (WIDE)
   10		83MHz 受信 IF BAND：NARROW	RV232		ステレオ歪補正 (NARROW)
   11	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND：WIDE	RV301	オーディオ出力 (L/R) = 最小	セパレーション調整 (WIDE)
   12		83MHz 受信 IF BAND：NARROW	RV302		セパレーション調整 (NARROW)



4. AM 部の調整



   手順	SSG出力	ST-SA50ES の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：AM	-	-
   2	-	1602kHz 受信	FE401 OSC コイル	JW053 電圧 = 7.8V	VT high
   3	-	531kHz 受信	-	JW053 電圧 = 1.3V	VT low (確認のみ)
   4	999kHz 30dB 無変調	999kHz 受信	FE401 RF コイル	D221-C = 最大	RF 調整
   5			IFT401		IF 調整
   6	999kHz 72dB 無変調		RV402	Sメータ = フル ちょうどに調整	S メータ調整



5. 調整結果


   • ステレオセパレーションが大きく向上して良い音になりました。 調整前より 20dB セパレーション向上しました。


   • FM ステレオセパレーションなどは以下となりました。 優秀な数値です。



   項目	IF BAND	L	R	単位
   ステレオセパレーション	WIDE	58	59	dB
   ステレオセパレーション	NARROW	52	52	dB
   パイロット信号キャリアリーク	WIDE	-71	-71	dB
   オーディオ出力レベル偏差 (MONO)	WIDE	0	0	dB




---

使ってみました

1. 全体的にゴールド基調の色合いでなかなか優れたデザインです


   • ST-SA5ES と比べると、サイドアルミ飾りが省略されています。 天板の厚みも薄いです。


   • RCA 端子も金メッキされており高級感あります。


   • リアパネルや内部のネジは銅メッキされています。


   • FM 電波入力レベルを dB 表示できます。 表示が正確で使いものになります。


2. プリセットメモリ


   • エリアコール機能があり、地域名を選ぶと対応する放送局の周波数＆局名をプリセットしてくれます。


   • 周波数の情報だけでなく、動作モード（ANT ATT, WIDE/NARROW, FM/AM MODE）まで記憶してくれます。


   • 放送局名を英数カナ文字で記憶＆表示することができます。


   • プリセットメモリは30局分あり、十分です。


3. 受信性能評価


   1. FM


      • 良好な感度と十分な妨害電波排除能力があります。


      • クォードラチュア検波特有のソフトな音で、PLL 検波の ST-SA5ES のシャープな音とは違います。


      • 一般的な傾向として、PLL 検波は音がシャープで単音を聴くのに適するようで、クォードラチュア検波は音がソフトで複音のハーモニーを聴くのに適するようです。 ST-SA50ES はこの特徴がよく出ています。 私の好みは PLL 検波のほうです。


   2. AM


      • AM の受信性能は ST-SA5ES と同じで、AM チューナーとしては高水準の性能です。


      • AM の感度が抜群です。 ただし、写真のような純正 AM ループアンテナを使った場合です。 ST-SA50ES は AM ループアンテナを選ぶようで、純正でないと最高感度を発揮できません。


      • AM stereo はかなり良い音です。 フゥワァ～とした音の出かたです。


   3. 総合評価


      • FM は ST-SA5ES よりグレードは低いものの、 十分高性能・高音質 と判断します。 AM は ST-SA5ES と同等で高性能・高音質です。


      • デザインが秀逸 なので、趣味性の強いオーディオ機器として満足できます。


4. 裏ワザ


   • ST-SA50ES には標準でリモコンは付いていません。


   • しかし、ST-SA50ES にはリモコン受光部が搭載されており、SONY チューナー用リモコンを別途調達すればリモコン操作ができてしまいます。 これは、長くオーディオをやっている方なら誰でも知っている既知の裏ワザです。


   • 写真のような ST-S333ESG, ST-S333ESA のリモコンで使ってみましたが、問題なく使えました。



---

Sメータ

• FM アンテナ入力レベルと Sメータの振れの相関関係を測定してみました。 ST-SA50ES では Sメータを dB 表示できます。


• 83MHz 受信状態でチェックしました。


• これを見ると、20～70dB までは Sメータは正確であることが判ります。


• ST-SA50ES は 70dB 以上は表示できないようです。 70dB 以上の電波を入力すると「70↑」という「70dB 以上」となります。



  アンテナ入力 (dB)	10	20	30	40	50	60	70	80	90
  Sメータ (dB)	--	18	28	41	48	60	70	70↑	70↑




---

仕様ほか

1. ドキュメント


   • ST-SA50ES Operating Instructions (US Model)


   • ST-SA50ES Service Manual (US Model)


2. 仕様



   FM チューナー部
   受信周波数範囲	76～90MHz
   アンテナ端子	F 端子 (75Ω不平衡)
   IF 周波数	10.7MHz
   クワイティング感度 (75Ω)	26dB quieting (mono) : 0.9uV/10.3dBf 46dB quieting (stereo) : 23uV/38.5dBf
   実用感度 (75Ω)	0.9uV/10.3dBf
   S/N 比	mono : 95dB stereo : 86dB
   全高調波歪率	WIDE mono : 0.008% WIDE stereo : 0.02% NARROW mono : 0.04% NARROW stereo : 0.07%
   周波数特性	15Hz～15kHz ±0.2dB
   ステレオセパレーション	Wide : 65dB (1kHz)
   選択度	WIDE : 80dB (400kHz) / 45dB (300kHz) NARROW : 90dB (400kHz) / 70dB (300kHz)
   オーディオ出力	600mV
   AM チューナー部
   受信周波数範囲	531～1602kHz (9kHz step)
   IF 周波数	450kHz
   実用感度	AM ループアンテナ： 200uV/m
   S/N 比	50dB
   全高調波歪率	0.3%
   選択度	50dB
   総合
   電源電圧	AC100V, 50/60Hz
   定格消費電力 (電気用品取締法)	13W
   外形寸法	430(W)×98(H)×360(D)mm
   重量	4.1kg
   その他
   発売時期	1997年
   定価	40,000円（税抜）




---
