YAMAHA T-4

YAMAHA T-4 をゲット！

2009年6月18日、 YAMAHA T-4 のジャンク品を 200円 で 入手しました。

ジャンクの理由は以下です。

• 受信ＮＧです。


• 禁煙環境での使用です。


• 外箱のコスレがあります。



---

程度＆動作チェック

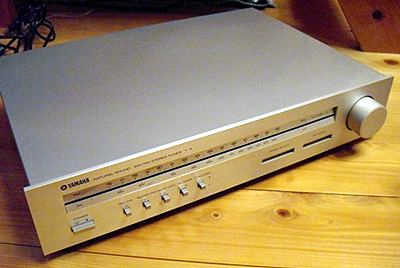

1. 外観


   • パッと見は綺麗ですが、よく見ると結構汚れやサビがあります。 程度は並以下（ボロ）です。


   • フロントパネルにキズは無いですが、薄っすらとしたサビとプリント文字欠けが2箇所あります。 特にダイヤルスケール板の周波数文字に1箇所欠けがあるのが辛い。

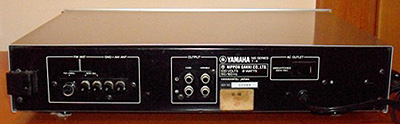

   • リアパネルは綺麗です。 端子に薄っすらとしたサビがあります。


   • 天板はビニコート鉄板ではなく、グレーシルバーの塗りです。 あちこち薄い引っかきキズがあります。


   • 底板はあちこちサビが出ています。


2. 入手した状態のまま電源 ON してチェックしました


   • FM は MUTING OFF にすると、なんとか受信できました。 フロントエンドの同調点と T メータの同調点がズレているようです。


   • AM 受信は問題なしです。


   • 周波数ダイヤルのズレは +0.3MHz 程度あります。


   • 周波数インディケータの照明ランプが切れています。


   • DX LED が点灯しません。



---

カバーを開けてみました

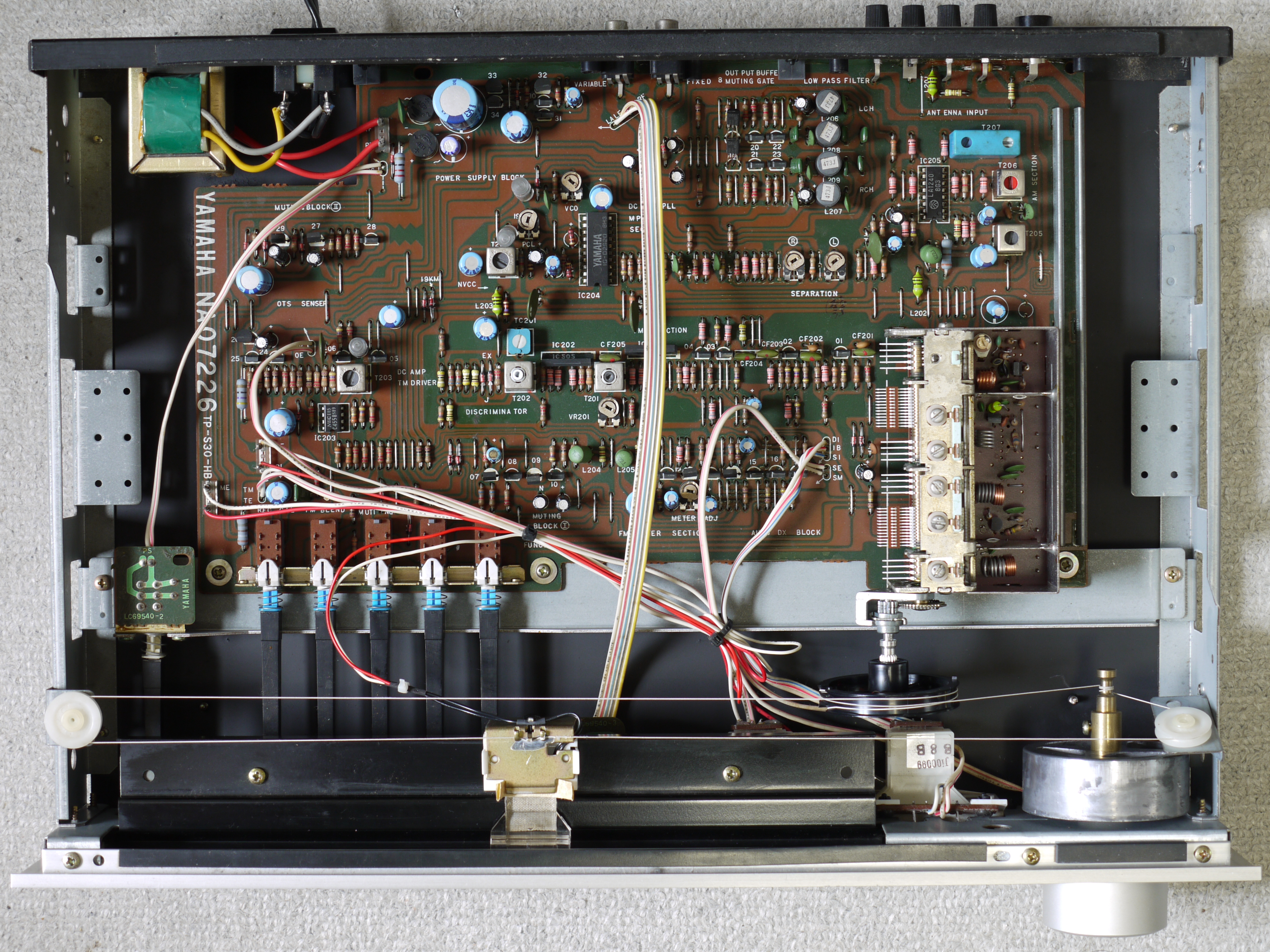

1. 基板の作りは良く、部品が綺麗に整然と並んでいます。 写真をクリックすると拡大写真を表示できます。 この写真はリペア後です。 底板を黒く塗装してあります。


   • 抵抗など少し大き目の部品を使っており、点検用の底板があります。 このため、メンテナンスが楽です。


   • 全体に IC 化率は低く、ディスクリート回路部分が多いです。


     • T-4 は T-7 に構成がよく似ており、T-7 の原型と思います。


     • T-4 の IC 化率を上げ、オートチューニング回路を追加したものが T-7 と思います。


   • チューニングノブのフライホイールに鉛を使っています。 現在だったら、こういう製品は絶対に出ないです。 ある意味、貴重。


2. IC を使用して合理化が図られています。


   • NEC uPC577H ・・・ FM IF Amplifier
   • NEC uPC4558C ・・・ High Performance Dual Operational Amplifier
   • SANYO LA1240 ・・・ AM TUNER
   • YAMAHA IG-02920 ・・・ FM PLL MPX, たぶん SANYO LA3380 と同じ


3. FM フロントエンド


   • 構成は以下です。


     (アンテナ)→[同調]→[FET]→[同調]→[同調]→[Mxer (TR)]←[OSC 同調 (TR)]


   • 以下の回路図は YAMAHA T-7 のフロントエンドですが、たぶん同じです。 一般のフロントエンドでは IFT 出力ですが、この IFT がありません。




4. FM IF 部


   • LOCAL (WIDE) 時は以下の構成です。


     [CF]→[TR]→[CF]→[TR]→ [TR] →[uPC577H]→[IFT]→[CF]→[uPC577H]→[ディスクリ IFT]


   • DX (NARROW) 時は以下の構成です。


     [CF]→[TR]→[CF]→[TR]→ [CF]→[CF]→[TR] →[uPC577H]→[IFT]→[CF]→[uPC577H]→[ディスクリ IFT]


5. 検波部


   • YAMAHA 伝統の広帯域レシオ検波です。 一般のレシオ検波では2連 IFT を使いますが、YAMAHA では1個です。


   • 新品時の検波性能は優れていますが、フィードバック系を持たず IFT の性能だけに頼る方式にため、経年変化に弱いです。


   • YAMAHA チューナーの動作不良の原因のほとんどは、この IFT の経年変化による調整ズレです。


6. MPX 部


   • [YAMAHA IG-02920] が使われていますが、この IC の実体は [SANYO LA3380] と思われます。


   • [YAMAHA IG-02920] では 38kHz スイッチング信号作成とパイロット信号キャンセラーを行っているだけです。


   • [YAMAHA IG-02920] で 38kHz スイッチング信号を作り出し、後段のスイッチング回路で L/R 分離します。 この手法は YAMAHA の伝統でした。


7. AM 部


   • [LA1240] で全てを構成します。


8. 使用 IC のロット番号より、この T-4 は1978年製と判明しました。



---

修理＆クリーニング

• 修理


  1. 周波数インディケータの照明ランプが切れている


     • 私のドラエモンのポッケにあった麦球と交換しました。


  2. DX LED が点灯しない


     • 原因は LED リード線の半田付けでクラックがあったためと判明しました。


     • 半田クラックを補修して直りました。


  3. 周波数ダイヤルのズレがある


     • [調整] 項のように再調整して直りました。


  4. 天板を留めるサイド側の4本のネジにサビがある


     • 私のドラエモンのポッケにあった同じ位の正常なネジと交換しました。


  5. 底板にあちこちサビが出ている


     • 材質は鉄板剥き出しですからサビが出やすいです。


     • サビの進行を抑えるため、サビを軽く落としてから、スプレーラッカーを使って底板の裏表前面を黒の艶消し塗装しました。


     • サビが見えなくなって、なんだか高級感も出ました ・・・ 成功です！


  6. BLUESS さん から T-4 の抜け殻をいただきました。 基板がありません ・・・ 蝶になって飛んでいったのかしら？？？


     • 抜け殻から本機より状態のよい以下の機構部品を移植しました。


       • フロントパネル
       • ダイヤルインディケータ
       • ダイヤルインディケータ用レール
       • メータ照明ランプ
       • ネジ類


     • この結果、ボロから並みの中古状態に復帰しました。


• クリーニング


  1. 各端子にあったサビは、サビ落としクリーナで磨いてかなり綺麗になりました。


  2. 全体に OA クリーナでクリーニングしました。 並みの美しさに戻りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 受信部の調整



   手順	SSG周波数	SSG出力	T-4 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	FUNCTION : FM REC CAL : OFF BLEND : OFF MUTE/OTS : OFF RX MODE : AUTO DX	-	-
   2	76MHz	30dB 変調 : なし	76MHz 受信	同調指針の 位置を調節	IC202 の 1pin 手前の 330Ωのフロント側波形 = 最大	シンクロスコープで観測
   3	90MHz	30dB 変調 : なし	90MHz 受信	OSC トリマ	IC202 の 1pin 手前の 330Ωのフロント側波形 = 最大	シンクロスコープで観測
   4	-	-	-	-	手順2と3を数回繰り返す	OSC トラッキング調整
   5	83MHz	30dB 変調 : なし	83MHz 受信	バリコン上の RF トリマ×3	IC202 の 1pin 手前の 330Ωのフロント側波形 = 最大	シンクロスコープで観測
   6	83MHz	90dB 変調 : なし	83MHz 受信	T202	T メータ = センター（ゼロ）	FM 同調点調整
   7	83MHz	90dB 変調 : MONO 1kHz	83MHz 受信	TC201	オーディオ出力 = 高調波歪率最小	MONO 歪率調整



2. MPX 部の調整



   手順	SSG周波数	SSG出力	T-4 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	FUNCTION : FM REC CAL : OFF BLEND : OFF MUTE/OTS : ON RX MODE : AUTO DX	-	-
   2	83MHz	90dB Pilot 信号 : OFF 変調 : OFF	83MHz 受信	VR-VCO	VR-VCO 左15kΩの リア側周波数 = 76kHz±200Hz	VCO フリーラン周波数 周波数カウンタで測定
   3	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	VR-PCL T204	オーディオ出力電圧 = 19kHz 成分最小	パイロットキャンセル調整
   4	83MHz	90dB Pilot 信号 : ON 変調 : STEREO 1kHz	83MHz 受信	VR201 T201	オーディオ出力 = 高調波歪率最小	STEREO 歪率調整
   5	83MHz	90dB Pilot 信号 : ON 変調 : R ch. only 1kHz	83MHz 受信	VR-SEPARATION(L)	L ch. オーディオ出力電圧 = 最小	WIDE セパレーション調整 (L←R)
   6	83MHz	90dB Pilot 信号 : ON 変調 : L ch. only 1kHz	83MHz 受信	VR-SEPARATION(R)	R ch. オーディオ出力電圧 = 最小	WIDE セパレーション調整 (R←L)



3. AM 受信部の調整



   手順	SSG周波数	SSG出力	T-4 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	FUNCTION : AM REC CAL : OFF RX MODE : LOCAL	-	-
   2	600kHz	60dB	600kHz 受信	T206	SQ メータ = 最大
   3	1400kHz	60dB	1400kHz 受信	バリコン上の OSC トリマ	SQ メータ = 最大
   4	-	-	-	-	手順2と3を数回繰り返す	OSC トラッキング調整
   5	600kHz	40dB	600kHz 受信	T205	SQ メータ = 最大
   6	1400kHz	40dB	1400kHz 受信	バリコン上の RF トリマ	SQ メータ = 最大
   7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整



4. 調整結果


   1. 全体にかなり調整ズレしていました。


   2. 再調整で感度・音質とも見違えるほど大きく向上しました。 やまり YAMAHA チューナーは調整ズレしやすいようです。


   3. FM ステレオセパレーションなどは以下となりました。 良好な数値です。



      項目	IF BAND	L	R	単位
      ステレオセパレーション	LOCAL	61	61	dB
      ステレオセパレーション	DX	45	50	dB
      パイロット信号キャリアリーク	-	-71	-76	dB
      オーディオ出力レベル偏差 (MONO)	LOCAL	0	+0.07	dB
      REC LEVEL CHECK 信号	-	-5.5 339.8Hz	-5.5 339.8Hz	dB




---

使ってみました

1. YAMAHA のデザインはなかなか良いです。


   • シンプルなデザインですが、これがかえって高級感を生み出します。


   • 照明は最小限に抑えており、これにより品の良さを感じさせます。


2. 機能関連


   • チューニングノブが OTS (Optimum Tuning System) と呼ばれるタッチセンサーになっています。 チューニングノブに手を触れると同調サーボロックが解除され、手を離すと同調サーボロックがかかります。


     • タッチセンサーの動作原理です。 ステレオアンプのオーディオ入力のピンピラグを手で触るとブーンというハム音が入りますよね。 これと同じ信号を増幅して ON/OFF しているのです。


     • 同調サーボロックは、動作からみて単なる AFC ON/OFF のようです。


   • 一般のアナログチューナーでダイヤル針に相当するチューニングインディケータはランプで照明されており、以下の表示状態となります。


     • チューニングノブを摘んで回して行くと、放送局のない周波数ではチューニングインディケータは少し暗いです。


     • 放送局が近づくとチューニングインディケータが明るくなります。


     • [FM TUNING] メータをセンターにして手を離すと、チューニングインディケータが約1秒後に少し暗くなり、その約0.5秒後に再び明るくなります。 これは同調サーボロックがかかった合図のようです。


     • 従って、チューニングインディケータを見ているだけでも同調が可能です。


   • FM/AM とも IF BAND を AUTO DX/LOCAL 切換できます。 LOCAL とは IF BAND WIDE で、DX は IF BAND NARROW です。


   • [BLEND] ボタンを ON にすると微弱電波の放送を聴く場合に「シャー」というノイズを減少させることができます。 Hi-Blend 機能です。


   • [REC CAL] 機能があるので、録音機のレベル合わせができます。


   • FM アンテナ入力は F 端子なので、雑音電波が混入しないです。


   • [SIGNAL QUALITY] メータは、電波の強さではなく電波の受信品質を表示しています。 一般のチューナーと感覚が異なります。


3. FM は YAMAHA 独特の細身の音


   • FM は昔の YAMAHA 独特の細身の音で、別の言い方をすると繊細な音質です。


   • 高域のエネルギーと解像度が高く、逆に低域は少し軽い感じがします。


   • YAMAHA T-5 と比べると、一皮剥けたクリアな音質です。 やはり1.5倍の価格差のことはあります。 満足できる音質です。


4. AM は十分な感度とそれなりに音も良いです。 [RX MODE] を LOCAL にすると結構良い音です。



---

仕様その他

1. ドキュメント


   • T-4 取扱説明書


2. 仕様



   FM チューナー部
   受信周波数範囲	76.0～90.0MHz
   実用感度 (75Ω)	mono : 0.8uV (9.3dBf)
   S/N 比 50dB 感度 (75Ω)	mono : 1.5uV (14.8dBf) stereo : 17.5uV (36dBf)
   イメージ妨害比	90dB
   IF 妨害比	100dB
   スプリアス妨害比	100dB
   AM 抑圧比	65dB
   実効選択度	Local : 50dB DX : 88dB
   キャプチャーレシオ	Local : 1.2dB DX : 2.5dB
   S/N 比	mono : 86dB stereo : 84dB
   全高調波歪率	Local mono : 0.05% (100Hz), 0.05% (1kHz), 0.08% (6kHz), 0.05% (10kHz) Local stereo : 0.05% (100Hz), 0.05% (1kHz), 0.08% (6kHz), 0.1% (10kHz) DX mono : 0.1% (100Hz), 0.3% (1kHz), 0.7% (6kHz), 0.1% (10kHz) DX stereo : 0.5% (100Hz), 0.5% (1kHz), 0.8% (6kHz), 1.5% (10kHz)
   混変調歪率	Local mono : 0.05% Local stereo : 0.08% DX mono : 0.5% DX stereo : 1.0%
   ステレオセパレーション	Local : 55dB (1kHz), 50dB (50Hz～10kHz) DX : 30dB (1kHz), 25dB (50Hz～10kHz)
   周波数特性	50Hz～10kHz ±0.3dB 30Hz～15kHz ±0.5dB 10Hz～18kHz +0.5 -3.0dB
   サブキャリア抑圧比	65dB
   ミューティングレベル	DX : 2.5uV (19.2dBf)
   AUTO DX 切換レベル	25uV (39.2dBf) (Stereo 時、妨害レベル約 -50dB)
   アンテナインピーダンス	75Ω不平衡型 300Ω平衡型
   AM チューナー部
   受信周波数範囲	525～1605kHz
   実用感度	15uV
   選択度 (1000kHz±10kHz)	27dB
   S/N 比	52dB
   イメージ妨害比 (1000kHz)	40dB
   スプリアス妨害比 (1000kHz)	50dB
   全高調波歪率	0.3%
   総合
   出力レベル/インピーダンス	FM (100%変調) : 1000mV/220Ω (Fixed), 100～1000mV/220～2500Ω (Variable, VR センター 500mV/2500Ω) AM (30%変調) : 250mV/220Ω (Fixed), 25～250mV/220～2500Ω (Variable, VR センター 125mV/2500Ω) Rec Cal (333Hz) : 500mV/220Ω (Fixed), 50～500mV/220～2500Ω (Variable, VR センター 250mV/2500Ω)
   電源電圧	AC100V, 50/60Hz
   定格消費電力	8W
   外形寸法	435(W)×95(H)×337(D)mm
   重量	5kg
   その他
   発売時期	1978年
   定価	48,000円




---
