Technics ST-9300

Technics ST-9300 が到着

2024年5月26日、さいたま市の Y さんより Technics ST-9300 の修理依頼品が到着しました。 Y さんの自家配送でした。

1975年発売の 定価13万円の高級 FM 専用チューナ です。

外観は超高級チューナの ST-9700 と全く同じに見えます。 デザイン・寸法・重さは全く同じです。 型番表示だけが違います。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 某リサイクルショップでジャンク品を購入しました。


   • ショップの説明は、「NACK5 は受信できたが、ステレオランプは点灯しなかった」との事です。


   • 筐体の状態はあまり良くなく、天板にはサビも見られます。


2. 外観


   • 製造シリアル番号は [AD6901F007G] で、電源コードの製造マーキングより [1976年製造品] とわかりました。


   • フロントパネルは全体に汚れていますが、キズは少ないです。


     • [tuning] ノブの外周エッジにキズがあります。 周波数ダイヤル内側に綿ボコリが堆積しています。


     • ほとんど目立ちませんが、[mpx] [muting] スイッチトップの根元に少し欠けがあります。


   • リアパネルはそう問題はありません。 端子類には白いサビが出ておりサビ落としが必要なレベルです。


   • 天板には汚いと感じるほどの汚れがあり、所々に赤サビも出ています。 底板は綺麗です。


3. 電源 ON してチェック


   • 電源は問題なく入り、ランプ切れはありません。 ダイヤル指針の動きはスムーズです。


   • [S メータ] が大きく振れ、[T メータ] の動きは正常です。 [stereo] ランプが点灯し、正常そうな音が出ます。


   • +0.3MHz 程度の周波数ズレがあり、80MHz の放送が 80.3MHz で受信します。


   • 各スイッチは正常そうですが、[muting] スイッチを操作すると一瞬ザッザッと雑音が出ます。


   • [output level] ボリュームは正常ですが、回転に合わせてガリ音が出ます。


   • トータルして、外観はかなりくたびれているが動作はさほど問題ないように思います。


4. カバーを開けてチェック


   • まずはビックリ！ この ST-9300 はカバーを開けられた形跡がないです。


     • 各種調整ポイントも工場出荷時のままです。 オリジナルの価値十分です。


     • よくぞ、半世紀も経って（周波数ズレはあるものの）正常動作することに驚きます。


   • 天板カバーを外すと、ホコリはほぼなく綺麗です。 [フロントエンド] [IF 基板] を覆うメタルケースが2つ見えました。


   • 底板を外して見える [MPX 基板] やその周辺にもゴミや汚れは皆無でした。


   • 半世紀も経って [カバーを開けた形跡なし] [ランプ切れなし] [内部は綺麗] より考えると・・・


     • 本機は購入後しばらく使って、その後は押入れか倉庫に長期間眠っていたような気がします。


     • この保管期間に天板が錆びてしまったような。


   • 中身に損傷がなく完全にオリジナルなので 希少で貴重なお宝！！！ かもしれない。



---

カバーを開けてみました

1. 非常に良い作り

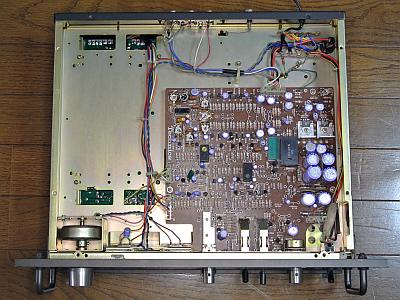

   • 左の写真は上側、右の写真は下側です。 写真をクリックすると拡大写真を表示できます。


     • 上側で電源トランスの下にあるメタルケースは [フロントエンド] です。 その右のメタルケースは [IF 基板] です。


     • 下側にあるのは [MPX 基板] です。 この基板に電源回路も含んでいます。


     　

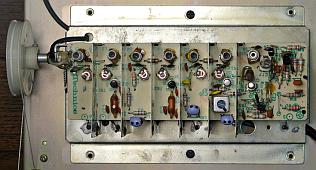

   • [フロントエンド] [IF 基板] [MPX 基板] の写真です。 写真をクリックすると拡大写真を表示できます。

     　　


   • IC を使用して合理化が図られています。



     メーカ	IC	機能
     NEC	uPC555H	HF IF AMPLIFIER, 10～150MHz
     	uPC577H	FM IF AMPLIFIER
     TI	SN76115N	Stereo Demodulator



2. フロントエンド


   • FM 7連バリコンで以下の構成です。

     (ANT)→[同調]→[同調]→[DG FET]→[同調]→[同調]→[DG FET]→[同調]→[同調]→①→[Balanaced Mxer (DG FET×2)]→[IFT]→(IF)
     [OSC 同調 (TR)]→[OSC Buffer (FET)]→①


3. IF 部


   • 信号系

     (FE)→[CF(2)]→[uPC555H]→[uPC577H]→[CF(2)]→[uPC577H]→[TR×2]→[レシオ検波 IFT]→(MPX)


     • T メータはレシオ検波より抽出します。


   • 制御系

     (FE)→[FET]→②→[CF]→[CF]→[TR]→[TR]→[TR]→[CF]→[TR×2]→[IFT]→[IFT]→[S DET]→(S meter)
     ②→[TR]→(AGC)


4. MPX 部


   • [SN76115N] を使った PLL MPX です。 この IC は HA1156 と互換です。



---

リペア (その1)：[muting] スイッチ、[output level] ボリューム操作時に雑音が出る

1. 原因


   • いずれも接点の接触不良です。


2. 修理


   • スイッチもボリュームも同じものを入手するのは困難なので、洗浄してみました。


   • スイッチとボリュームの隙間から エレクトロニッククリーナ を注入してから何度も操作して洗浄しました。


   • スイッチとボリュームの隙間から 接点復活スプレー を少量注入してから何度も操作して更に洗浄しました。


   • 以上で直りました。 念のため、残りのスイッチも同じ方法で洗浄しました。



---

リペア (その2)：[IF 基板] の修理

1. 再調整に入ってから気が付きました


   • 60dB 以下の低いレベルのフロアノイズレベルが高いのです。 そして、このフロアノイズが不規則に上下します。


2. 原因


   • 左の回路図はレシオ検波の後に入るバッファアンプの部分です。


   • [TR104] トランジスタが劣化しており、これがノイズ源になっていました。


3. 修理


   • [TR104] [C119] を交換して直りました。 ついでに、すぐ隣にあったレシオ検波用の [C115] も一緒に交換しました。

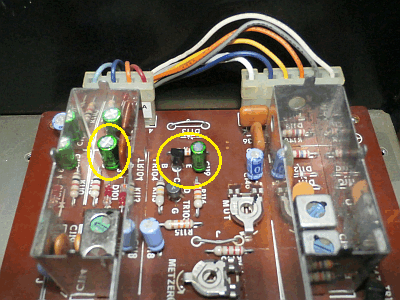

   • 右の写真で黄〇で囲んだ部品が交換後のものです。 電解コンデンサにはオーディオクラス品を使いました。

     　


   • 交換リストは以下です。



     部品番号	交換前	交換後	備考
     TR104	2SC1327	2SC1815-GR	トランジスタ
     C115	4.7uF/25V	4.7uF/50V (MUSE BP)	オーディオクラス電解コンデンサに交換
     C119	10uF/16V (BP)	10uF/25V (MUSE BP)




---

リペア (その3)：その他

1. +0.3MHz 程度の周波数ズレがある


   • FM フロントエンドのトラッキングを再調整して直りました。 ±0.1MHz 以内の精度に調整しました。


2. 端子類に白いサビが出ておりサビ落としが必要なレベル


   • 再調整のデータ測定で困るので、[OUTPUT (VARIABLE)] 端子だけサビ落とししました。


   • 残りの端子のサビ落としは修理依頼者でお願いします。


   • これ以上サビないよう、使わない端子にはダストキャップを被せておくことをお奨めします。


3. 周波数ダイヤル内側に綿ボコリが堆積している


   • 写真撮影時に汚く写るのが困るので、スモークガラスを外して清掃して綿ボコリを除去しました。


   • スモークガラスは中性洗剤で水洗いしたので、とても綺麗になりました。


   • スモークガラスの取り付け取り外しはユーザに認められている（取扱説明書を参照）ので、たまには清掃しましょう。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント


   • フロントエンドと IF 基板

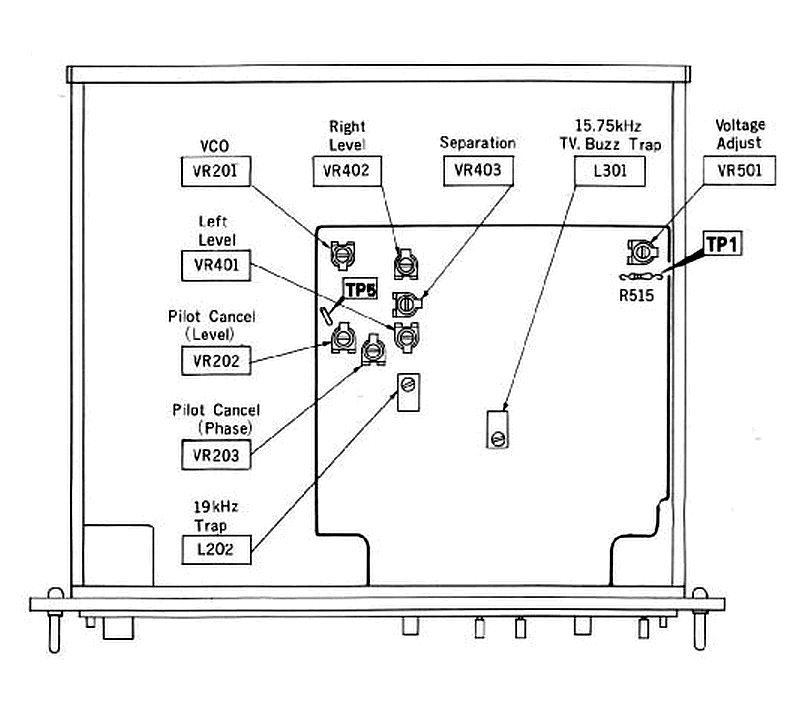

   • MPX 基板




2. 電圧チェックポイント (VP)


   • [MPX 基板] の電源回路部分で測定します。 実測値は以下のように良好でした。



     VP	標準電圧	実測電圧	判定	備考
     R511(後)	+12V	+11.9V	〇	-12V を調整すると一緒に変わる
     R512(後) (TP1)	-12V	-12.0V	〇	VR501 で調整



3. FM 受信部の調整



   手順	SSG出力	ST-9300 の設定	調整箇所	TP 及び調整値	備考
   1	-	hi-blend : off muting : off selector : auto	-	-
   2	OFF	-	T101(S)	T メータ = センタ	同調点仮調整
   3		-	VR104	TP2 電圧 = 4V	AGC 調整
   4	77MHz 90dB 無変調	指針を 77MHz に合わせる	L13	T メータ = センタ	OSC トラッキング 指針をダイヤルに 合わせるのが目的
   5	89MHz 90dB 無変調	指針を 89MHz に合わせる	CT7
   6	手順4～5を数回繰り返す
   7	77MHz 30dB 無変調	77MHz 受信	L1 L2 L4 L5 L8 L9	S メータ = 最大	RF トラッキング
   8	89MHz 30dB 無変調	89MHz 受信	CT1 CT2 CT3 CT4 CT5 CT6
   9	手順7～8を数回繰り返す
   10	83MHz 30dB 無変調	83MHz 受信	T1	S メータ = 最大	IF 調整
   11	83MHz 90dB mono 1kHz		T101(P)	オーディオ出力 = 高調波歪最小	レシオ検波調整
   12			T101(S)	T メータ = センタ
   13	手順11～12を数回繰り返す
   14	83MHz 40dB 無変調	83MHz 受信	T102 T103	TP3～TP4 間電圧 = 最大	Muting IF 調整
   15	83MHz 100dB 無変調		VR101	S メータ = 5	S メータ調整
   16	83MHz 14dB 無変調		VR103	S メータ = 0
   17	手順15～16を数回繰り返す
   18	83MHz 20dB mono 1kHz	83MHz 受信 muting : on	VR105	MUTING = ON/OFF 閾	MUTING 調整
   19	83MHz 40dB mono 1kHz	83MHz 受信 muting : deep	VR102
   20	83MHz 90dB 無変調		VR201	TP5 周波数 = 19kHz 周波数カウンタで測定	VCO 調整
   21	83MHz 90dB stereo 1kHz L+R		VR202 VR203	可変オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   22	83MHz 90dB mono 1kHz		VR401	オーディオ出力 (L) = 0.775V	AF レベル調整
   23			VR402	オーディオ出力 (R) = 0.775V
   24	83MHz 90dB stereo 1kHz R/L		VR403	オーディオ出力 (L/R) = 最小	セパレーション調整



4. 調整結果


   • フロントエンドのトラッキングが大きくズレていました。 再調整で周波数ズレが直り、感度も上がりました。


   • ステレオ感が感じられないほどステレオセパレーションが落ち込んでいましたが、再調整で良好になり、音の解像度が上がりました。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	50	50	dB
     高調波歪率 (1kHz)	mono	0.11		%
     	stereo	0.11		%
     パイロット信号キャリアリーク (可変出力)	stereo	-54	-55	dB
     パイロット信号キャリアリーク (固定出力)	stereo	-93	-92	dB
     オーディオ出力レベル偏差 (1kHz)	mono	0	+0.15	dB




---

使ってみました

1. 修理＆再調整が終わって


   • 本機は汚いと思えるほど外観が悪かったので、これはあちこち手直しが必要そうで大変と思っていました。


   • ところがカバーを開けてみると内部は非常に綺麗でゴミもありません。 外観とのギャップに驚きました。


   • 結局、内部の状態が良かったのでそれほど手間がかかりませんでした。


2. デザイン


   • もはやチューナという分類の通信機です。 王者の風格！！！


   • 大きさと重さも超級で、450(W)×173(H)×373(D)mm, 12.1kg とアンプを超えます。 巨大で重い！！！


     • 大きいのですが、横幅が 450mm とやや短いので設置が楽です。


   • フロントパネルのアルミ材の一番厚い箇所は 10mm もあります。


   • 周波数スケールの前面ガラスは厚み 5mm もあります。


   • 3つのノブは全てアルミ無垢材で質感があります。


   • 3つのノブとも右の写真のように奥側が絞り込まれていている逆スカート型になっています。 この感触が非常に良いです。 指が吸い込まれる感じがします。


   • スイッチやノブの操作感は正確な感じがして、まさに通信機感覚です。


   • リアパネルのアンテナ端子は F 端子なので、妨害雑音電波の混入を防げます。


   • RCA 端子は金メッキではないので、使わない端子にはダストキャップを装着しましょう。 サビるのを防止できます。




3. 感度や音質


   • 通信機に匹敵するほど周波数安定度が良いです。 感度が良く、音も良いです。 高域も低域もよく出ています。



---

仕様など

1. ドキュメント


   • ST-9300 取扱説明書


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz
   アンテナ端子	75Ω不平衡 F 端子
   感度 (75Ω)	1.2uV
   選択度	75dB
   キャプチャーレシオ	1.0dB
   イメージ妨害比 (82MHz)	120dB
   IF 妨害比 (82MHz)	140dB
   スプリアス妨害比 (82MHz)	120dB
   AM 抑圧比	60dB
   S/N 比 (400Hz, 100% 変調)	80dB
   周波数特性	Variable : 5Hz～18kHz Fixed : 5Hz～15kHz +0.2/-0.8dB
   ステレオセパレーション	45dB (1kHz) 35dB (10kHz)
   リーク・キャリア	Variable : -70dB (19kHz) Fixed : -70dB (19kHz, 38kHz)
   出力電圧	Variable : 77～1550mV Fixed : 770mV
   電源電圧	AC100V, 50/60Hz
   消費電力	30W
   外形寸法	450(W)×173(H)×373(D)mm
   重量	12.1kg
   その他
   発売時期	1975年
   定価	128,000円




---
