TRIO KT-9900

TRIO KT-9900 が到着

2023年6月2日、東京都文京区の I さんから TRIO KT-9900 の修理依頼品が到着しました。

定価20万円 で パルスカウント検波 の FM 専用チューナ です。

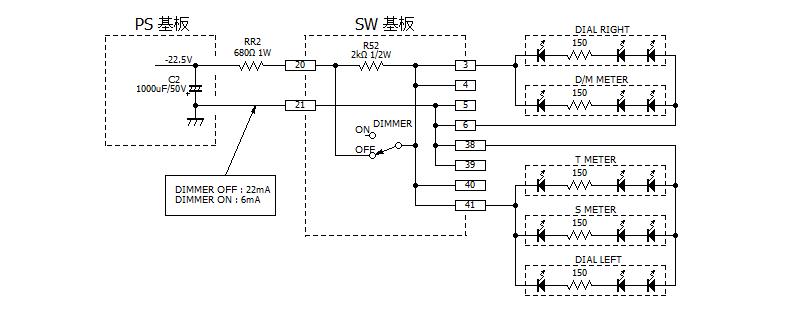

この写真は照明を LED 化した後です。 フィラメントランプの時のぼやっとした照明から、明るくてコントラストの高い素晴らしい照明になりました。

---

程度＆動作チェック

1. 依頼者のコメント


   • 昔から憧れていた TRIO KT-9900 動作未検証の中古品を入手しました。


   • なにぶん古い機種ですのでメンテナンスが必要と思います。 傷んだ部品等を交換して元気な状態に復活させてほしいです。


   • 電解コンデンサ交換、RCA 端子交換、照明 LED 化もお願いします。


2. 外観


   • 製造シリアル番号は [010290] で、電源コードに製造マーキングがなかったので製造年は不明です。


   • 底板に KENWOOD サービスのメンテナンスシールが貼ってありました。 2003年10月30日に修理されているようです。


   • フロントパネルの上部に何やらスポンジが貼られています。 キズ防止？ケガ防止？でしょうか。

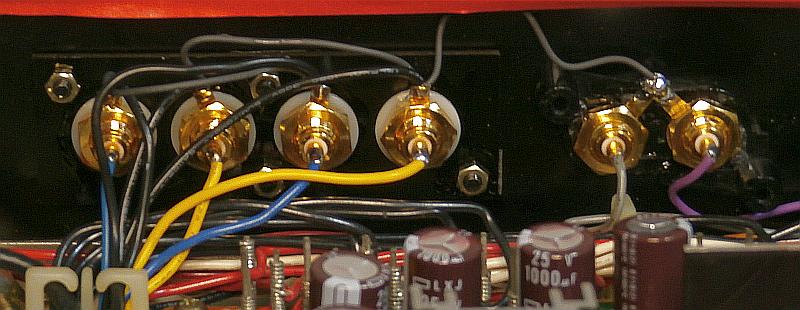

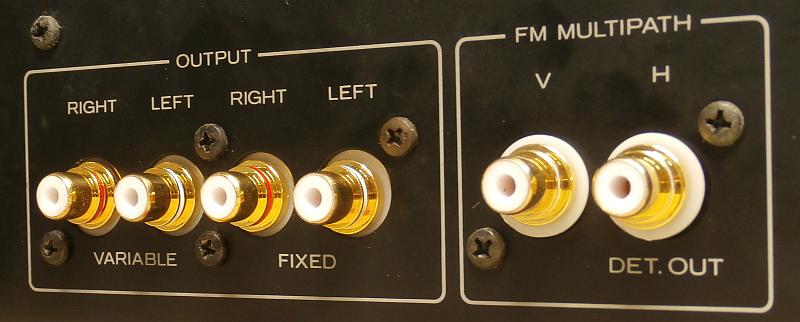

   • RCA 端子全てにやや気になる錆があります。 全数交換したほうがよいです。


   • 汚れはありますが、上記以外は全体的にかなり綺麗です。 キズやヘコミなど全くありません。 丁寧に使われてきたようです。


3. 電源 ON してチェック


   • 電源は問題なく入り、ランプ切れはないです。


   • [S メータ] [T メータ] [D メータ] は正しく振れ、音もパルスカウント検波らしい聴き惚れる良音です。


   • どこも悪いところがないと思って聴いていたら ・・・


     • 30分くらいして音が途切れるようになりました。 どこか故障しています。


     • 音が途切れた時でも [S メータ] [T メータ] は正常に振れていますが、[D メータ] は振れなくなり、[STEREO] ランプも消えます。


     • 上記の時に [MUTING] スイッチを OFF にすると音は出るのですが、[D メータ] は振れず、[STEREO] ランプも消えたままです。


     • 不具合が出ても数秒～数10秒で正常に戻り、その後10分～数時間くらいは正常に動作します。


     • 何が悪いのか原因究明が難しそうな不具合です。


   • 全体に +0.2MHz 程度の周波数ズレがあります。 80MHz の放送が、指針が 80.2MHz で受信。


   • 正常に受信できる時でも、M メータの最小点が T メータのセンタと合いません。 調整ズレしています。


   • 不具合ではないのですが、[POWER] スイッチ ON から音が出るまでに10秒かかります。 数秒程度で音が出るようにしたいです。


4. カバーを開けてチェック


   • 僅かなゴミがあるものの綺麗です。 目視で劣化していているとわかる部品は見当たりません。


   • 使用 IC のロット番号より、本機は [1979年製造品] とわかりました。



---

カバーを開けてみました

1. 作りは良い


   • [ANT 基板] [FE (フロントエンド)] [IF 基板] [DET 基板] [MPX 基板] [DDL 基板] [SW 基板] [PS 基板] の8つで構成します。

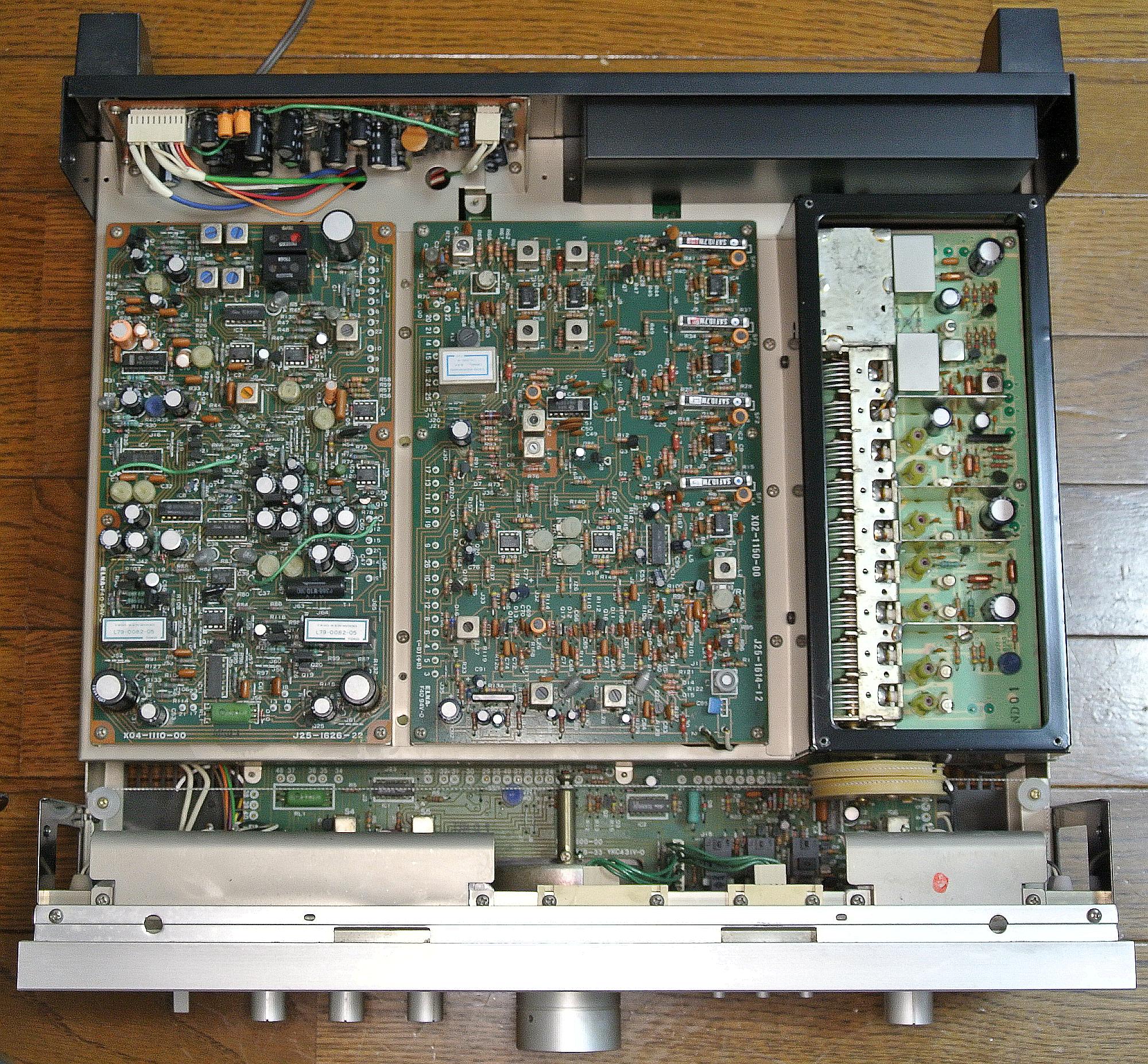

   • 左の写真は天板を外して上面を撮影しました。 写真をクリックすると拡大写真を表示できます。


     • リアパネル側にある黒い金属ケースには [ANT 基板] 入っており、その左の基板は [DET 基板] です。


     • 一番大きな金属ケースは [FE] で、その左から [IF 基板] [MPX 基板] です。


     • 一番手前の横に細長い基板は [SW 基板] です。

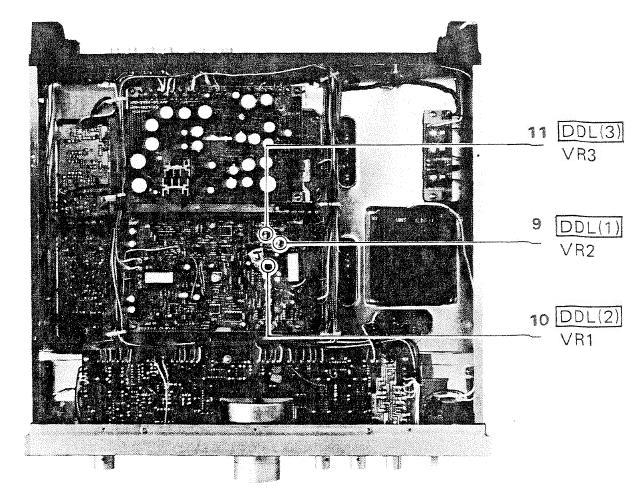

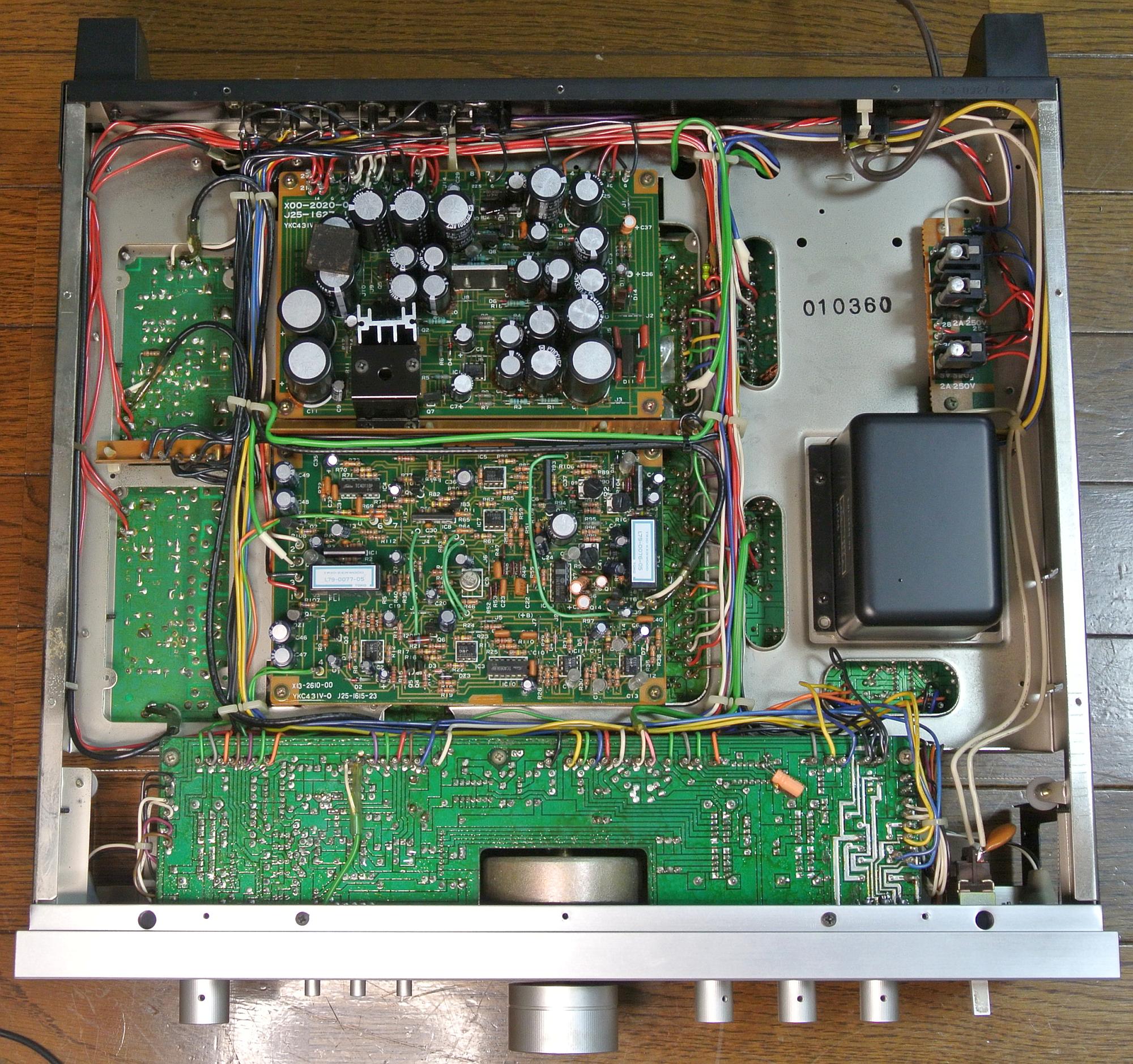

   • 右の写真は裏返して下面を撮影しました。 写真をクリックすると拡大写真を表示できます。


     • リアパネル側の基板は [PS 基板] で、その下の基板は [DDL 基板] です。


     　


   • 各基板にラッピングポストを設け、綺麗に見せるため、基板の裏側でラッピング配線しています。


     • この構造は 非常にメンテナンス性が悪い！


     • 基板を取り出すには、基板あたり数10本あるラッピングを一旦全部解線して外す必要があります。


     • 部品1個交換するだけでも膨大な手間がかかります。 この辺りが民生機器の作りでです。 KENWOOD サービス泣かせ。


     • 産業機器はコネクタ接続で、ポンポンとコネクタを外せば基板を取り出せてメンテンスできる構造になっています。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA1137W	FM IF System
     	HA1156W	PLL FM Stereo Demodulator
     	HA1457	High Voltage Low Noise Preamplifier
     	HA11223BW	PLL FM Stereo Demodulator with Pilot Cancel
     JRC	NJM4558D	Dual Operational Amplifier
     	NJM4559D	Dual Operational Amplifier
     Motorola	MC1496K	Balanced Modulator/Demodulator
     SANYO	LA1222	FM IF Amplifier
     TOSHIBA	TA7060P	FM IF Amplifier
     	TC4066BP	Quad Analog Switch/Multiplexer



2. フロントエンド


   • 9連バリコンの凄まじい以下の構成です。 RF 同調回路は 2-2-3 です。

     (ANT)→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[FET]→[同調]→[同調]→[同調]→①→[Balanced Mixer：TR×3]→[IFT]→(IF)
     [OSC 同調：TR]→[OSC Buffer 同調：TR×2]→①


3. IF 部


   • IF 部は凄まじい構成です。 wide/normal/narrow に切り替えできます。

     (FE)→[CF1]→[L1]→[FET]→②→[IFT(L2)]→[LA1222(1/2)]→[LA1222(2/2)]→[SF1]→③

     ③→[LA1222(1/2)]→[LA1222(2/2)]→[SF2]→④

     ④→[LA1222(1/2)]→[LA1222(2/2)]→[SF3]→[LA1222(1/2)]→[LA1222(2/2)]→[SF4]→⑤


     • wide 時は ③→⑥ の接続となります。


     • normal 時は ④→⑥ の接続となります。


     • narrow 時は ⑤→⑥ の接続となります。


   • wide/normal/narrow で共通のダウンコンバート部 (10.7MHz→1.96MHz)

     ⑥→[LA1222(1/2)]→[IFT(L13)]→[LA1222(2/2)]→[IFT(L14)]→[LA1222(1/2)]→[IFT(L16)]→[LA1222(2/2)]→[IFT(L17)]→⑦→[MC1496]→[FL2]→[FL1]→(DET)

     [8.74MHz OSC (L19/TR)]→⑦


   • [S メータ] 抽出

     ②→[TR×2]→[CF2]→[CF3]→[TR]→[Log Amp (TR×4)]→[IFT(L27)]→[整流]→[NJM4558D]→(S メータ)


   • [T メータ] 抽出

     ⑥→[HA1137W][IFT(L22, L23)]→(T メータ)


     • [HA1137W] のクォードラチュア検波の S カーブで [T メータ] を駆動します。


     • IFT (L22, L23) が経年変化で調整ズレすると、パルスカウント検波歪最小点と [T メータ] のセンタが合わなくなります。


4. 検波部


   • ディスクリート構成のパルスカウント検波です。 無調整回路になっています。


   • IF 部より送り込まれた 2nd IF の 1.96MHz をパルスカウント検波します。


5. MPX 部


   • PLL MPX IC の [HA11223BW] を使っていますが、この IC でステレオ復調している訳ではありません。


     • [HA11223BW] で 38kHz スイッチング信号を抽出し、この信号を使って外部スイッチング回路でステレオ復調します。


     • パイロットキャンセル回路があります。


   • KT-9900 の MPX には FM 多重放送 DARC からノイズが乗る問題があります。


     • この問題が KENWOOD L-01T と KT-9900 の持病です。 L-01T で実施したのと同様の改造が必要！


6. AF 増幅部


   • OP アンプにプッシュプル型パワートランジスタ・エミッタフォッロアを組み合わせた低インピーダンス出力となっています。


   • 出力インピーダンスは60Ωなので、ハイインピーダンススピーカも駆動できそうです。



---

リペア (その1)：音が途切れる

1. 下の回路図はミューティングロジックの部分を抽出したものです。




   • 現象発生時に確認している以下の条件に当てはまりそうな箇所は、[IC8 HA1137W] の [MUTE OUT] と考えました。


     • 音が途切れた時でも [S メータ] [T メータ] は正常に振れているが、[D メータ] は振れず、[STEREO] ランプも消える。


     • この時に [MUTING] スイッチを OFF にすると音は出るが、[D メータ] は振れず、[STEREO] ランプも消えたまま。


   • [MUTE OUT] にオシロスコープを接続して再現するまで監視すると、以下の結果でした。


     • 音が出ている時は [MUTE OUT] = 0V でした。


     • 監視していると、この [MUTE OUT] の電圧がフラフラと動いており、約 2V になった時に音が出なくなると判りました。


     • [MUTE OUT] は、[S メータレベルがある] かつ [T メータがセンタ] の時に 0V になる信号で、2V になった時もこれらの条件は成立しています。


     • こうなると、[IC8 HA1137W] が故障と考えるのが普通です。


2. [MUTE OUT] の IC8-11pin を観察すると足が真っ黒で、 マイグレーション が発生しています。


   • マイグレーションは金属カビのようなもので、IC の pin 間をレアショートさせます。


   • マイグレーションは電位差のある pin 間で発生します。


   • よく見ると [IC8-11pin] の隣の [IC8-10pin] は VCC で 14V 印加されています。


   • そうすると [IC8-11～10pin] の電位差は 14V ある訳で、マイグレーションが発生しやすいとわかります。


3. [IC8-11～10pin] の間を爪楊枝で仮清掃してマイグレーションを除去してみました。


   • 仮清掃後半日監視しましたが現象は出ないです。 原因はマイグレーション！ と確定しました。


4. 正式対策


   • 左の写真は [IF 基板] から取り外した [IC8 HA1137W] です。 足が真っ黒になっています。


     • 足が黒くなるのはそう問題ではなく、この黒いカビみたいなものが成長して pin 間をレアショートさせるのが問題です。


     • 黒いカビみたいなマイグレーションは pin 間の電位差でイオンが引き寄せられてゆっくり成長します。

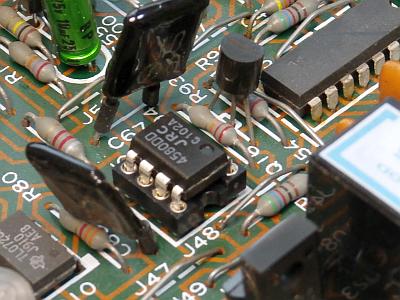

   • 取り外した IC を無水アルコールとハブラシで洗浄し、IC8 を IC ソケット化してから、右の写真のように再組み込みしました。


     • これで対策完了！！！


     　



---

リペア (その2)：電解コンデンサ交換 ・・・ 修理依頼者の要求

1. 交換方針


   • [PS 基板] の電解コンデンサは全数交換し、基本方針は [105℃クラス] への交換とします。


     • 電解コンデンサを常温で使っている分には、そう劣化する部品ではありません。


     • 熱にさらされやすい場所＝電源部 ではそれなりに劣化します。


     • オーディオクラス電解コンデンサは85℃品しかなく、サイズも大きいので電源部には合いません。


     • サイズが小さくなる105℃クラスを使ったほうが風通しが良くなって信頼性が上がります。


     • 一部に [オーディオクラス] も使います。


   • [DET 基板] [MPX 基板] の電解コンデンサは全数交換し、基本方針は [オーディオクラス] への交換とします。


     • オーディオ信号が通過するする基板がこの2枚です。 コンデンサ交換による音質向上を期待します。


     • オーディオ信号が通過する部分には [オーディオクラス]、電源バイパス用には [105℃クラス] とします。


       • [オーディオクラス] は85℃品しかないので、これが最善になります。


     • 一部に [フィルムコンデンサ] も使います。


   • [PS 基板] [DET 基板] [MPX 基板] の電解コンデンサの合計は82個です。


     • KT-9900 で使われている電解コンデンサ総数の 70% くらいになります。


2. 交換リスト



   基板	部品番号	交換前	交換後	備考
   PS 基板	C1	2200uF/25V (85℃)	2200uF/35V (105℃)	105℃クラスに交換
   	C2	1000uF/35V (85℃)	1000uF/50V (105℃)
   	C3	330uF/25V (85℃)	330uF/25V (FG)	オーディオクラスに交換
   	C4	330uF/25V (85℃)	330uF/25V (FG)
   	C5	100uF/25V (85℃)	100uF/35V (105℃)	105℃クラスに交換
   	C6	100uF/25V (85℃)	100uF/35V (105℃)
   	C7	220uF/10V (85℃)	220uF/16V (105℃)
   	C8	220uF/10V (85℃)	220uF/16V (105℃)
   	C9	10uF/25V (85℃)	10uF/50V (FG)	オーディオクラスに交換
   	C10	10uF/25V (85℃)	10uF/50V (FG)
   	C11	3300uF/16V (85℃)	3300uF/16V (105℃)	105℃クラスに交換
   	C12	3300uF/16V (85℃)	3300uF/16V (105℃)
   	C13	330uF/25V (85℃)	330uF/25V (FG)	オーディオクラスに交換
   	C14	330uF/25V (85℃)	330uF/25V (FG)
   	C15	100uF/25V (85℃)	100uF/35V (105℃)	105℃クラスに交換
   	C16	100uF/25V (85℃)	100uF/35V (105℃)
   	C17	1000uF/25V (85℃)	1000uF/25V (105℃)
   	C18	1000uF/25V (85℃)	1000uF/25V (105℃)
   	C19	100uF/25V (85℃)	100uF/35V (105℃)
   	C20	100uF/25V (85℃)	100uF/35V (105℃)
   	C21	100uF/25V (85℃)	100uF/25V (105℃)
   	C22	100uF/25V (85℃)	100uF/25V (105℃)
   	C23	1000uF/25V (85℃)	1000uF/25V (105℃)
   	C24	1000uF/25V (85℃)	1000uF/25V (105℃)
   	C25	470uF/35V (85℃)	470uF/35V (105℃)
   	C26	470uF/63V (85℃)	1000uF/63V (105℃)	105℃クラスに交換、容量アップ
   	C27	10uF/50V (85℃)	10uF/50V (FG)	オーディオクラスに交換
   	C28	220uF/10V (85℃)	220uF/16V (105℃)	105℃クラスに交換
   	C29	10uF/25V (85℃)	10uF/50V (FG)	オーディオクラスに交換
   	C30	1000uF/25V (85℃)	1000uF/25V (105℃)	105℃クラスに交換
   	C36	10uF/50V (85℃)	10uF/50V (FG)	オーディオクラスに交換
   	C37	10uF/25V (85℃)	10uF/50V (FG)
   DET 基板	C1	1uF/50V (85℃)	1uF/50V (MUSE) (BP)	オーディオクラスに交換
   	C2	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
   	C3	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
   	C4	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
   	C9	100uF/10V (85℃)	100uF/16V (105℃)	105℃クラスに交換
   	C11	220uF/10V (85℃)	220uF/16V (105℃)
   	C12	47uF/16V (85℃)	47uF/16V (105℃)
   	C13	220uF/10V (85℃)	220uF/16V (105℃)
   	C14	100uF/16V (85℃)	100uF/16V (105℃)
   	C15	47uF/35V (85℃)	47uF/50V (105℃)
   	C18	100uF/16V (85℃)	100uF/25V (FG)	オーディオクラスに交換
   	C19	100uF/16V (85℃)	100uF/16V (105℃)	105℃クラスに交換
   	C20	47uF/10V (85℃)	47uF/16V (105℃)
   	C21	47uF/10V (85℃)	47uF/16V (105℃)
   	C22	100uF/10V (85℃)	100uF/16V (105℃)
   	C23	100uF/10V (85℃)	100uF/16V (105℃)
   MPX 基板	C6	47uF/10V (85℃)	47uF/25V (FG)	オーディオクラスに交換
   	C7	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
   	C10	0.33uF/50V (85℃)	0.33uF/100V (FILM)	フィルムコンデンサに交換
   	C12	3.3uF/25V (85℃)	3.3uF/50V (MUSE) (BP)	オーディオクラスに交換
   	C13	10uF/16V (85℃)	10uF/25V (MUSE) (BP)
   	C14	33uF/25V (85℃)	33uF/25V (MUSE) (BP)
   	C17	100uF/16V (85℃)	100uF/16V (105℃)	105℃クラスに交換
   	C20	10uF/16V (85℃)	10uF/25V (MUSE) (BP)	オーディオクラスに交換
   	C24	10uF/16V (85℃)	10uF/25V (MUSE) (BP)
   	C25	100uF/16V (85℃)	100uF/16V (105℃)	105℃クラスに交換
   	C26	100uF/16V (85℃)	100uF/16V (105℃)
   	C27	100uF/16V (85℃)	100uF/16V (105℃)
   	C28	100uF/16V (85℃)	100uF/16V (105℃)
   	C29	10uF/16V (85℃)	10uF/25V (MUSE) (BP)	オーディオクラスに交換
   	C30	100uF/16V (85℃)	100uF/16V (105℃)	105℃クラスに交換
   	C34	0.47uF/50V (85℃)	0.47uF/50V (MUSE) (BP)	オーディオクラスに交換
   	C41	100uF/16V (85℃)	100uF/16V (105℃)	105℃クラスに交換
   	C42	100uF/16V (85℃)	100uF/16V (105℃)
   	C43	100uF/16V (85℃)	100uF/16V (105℃)
   	C44	100uF/16V (85℃)	100uF/16V (105℃)
   	C47	100uF/16V (85℃)	100uF/16V (105℃)
   	C50	470uF/10V (BP)	470uF/25V (MUSE) (BP)	オーディオクラスに交換
   	C51	33uF/25V (BP)	33uF/25V (MUSE) (BP)
   	C52	470uF/10V (BP)	470uF/25V (MUSE) (BP)
   	C53	33uF/25V (BP)	33uF/25V (MUSE) (BP)
   	C55	10uF/16V (85℃)	10uF/25V (MUSE) (BP)
   	C56	10uF/16V (85℃)	10uF/25V (MUSE) (BP)
   	C58	100uF/16V (85℃)	100uF/16V (105℃)	105℃クラスに交換
   	C59	100uF/16V (85℃)	100uF/16V (105℃)
   	C60	100uF/16V (85℃)	100uF/16V (105℃)
   	C63	470uF/10V (BP)	470uF/25V (MUSE) (BP)	オーディオクラスに交換
   	C65	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
   	C66	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
   	C70	0.47uF/50V (85℃)	0.47uF/50V (MUSE) (BP)



3. 交換後の写真


   • [PS 基板]


     • 基板のシルク円が元の電解コンデンサの大きさで、交換後は小さくなり風通しが良くなって信頼性が上がります。





   • [DET 基板]


     • 基板のシルク円が元の電解コンデンサの大きさで、交換後は小さくなりました。 高さも低くなってスッキリしました。

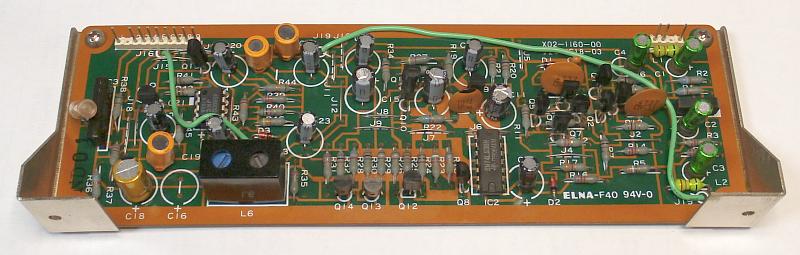

   • [MPX 基板]


     • 一番音に影響するのは [緑色で一番大きなもの]×3個、[右端にある緑色のもの]×2個です。

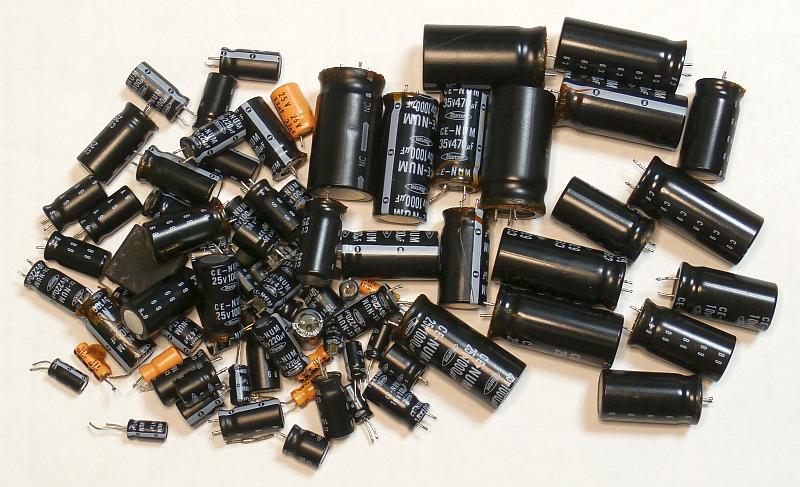

4. 交換前に基板に載っていた電解コンデンサの記念写真


   • 膨大な数量なので、綺麗に並べるのは諦めました。 グシャと積み重ねて記念撮影。 お疲れ様でした。 サヨウナラ。





---

リペア (その3)：DARC ノイズ対策

1. [MPX 基板] の一番最初の入力部に [SCA フィルタ] が入っています。 以下の回路です。


   • FM ステレオ受信中に SCA 多重放送がされていると SCA ノイズがオーディオ信号に乗ります。 これを阻止する目的です。


   • [SCA フィルタ] は [L1] [L2] [L3] [L4] です。 このフィルタは IC3 (TC4066BP) でバイパスできるようになっています。


   • SCA キャリアを IC2 (NJM4559D) で抽出し、SCA 多重放送があれば [SCA フィルタ] を ON、無ければ OFF (バイパス) します。




   • ところで SCA は USA の規格で、日本は DARC 規格になり、キャリア周波数が異なります。


     • KT-9900 は USA の FM 多重放送 からの雑音混入 (SCA ノイズ) に対応しています。 日本では何の役に立たない、変でしょ。


     • KT-9900 発売時には日本の FM 多重放送 (DARC) の規格がまだ決まっていなかったのです。


     • このため、USA モデルの SCA ノイズ阻止回路のまま日本で KT-9900 を発売したのが、問題の元です。


   • FM 放送に DARC 多重放送が含まれていると、SCA ノイズ同様の DARC ノイズが乗ります。


     • この問題が KENWOOD L-01T と KT-9900 の持病です。


     • 現在 (2023年現在)、DARC 放送をしているのは NHK だけで、民放は放送していません。


2. ある時期より DARC 規格が変更され、現在では NHK 放送でもノイズが乗らなくなっています


   • このため、何も対策しなくてもよいかもしれませんが、またまた DARC 規格が変更されノイズが再発する可能性があります。


   • このため、以下の改造をします。


     • IF BAND = NARROW の時は SCA (DARC) フィルタを強制的に ON する。


     • IF BAND = NORMAL と WIDE の時は SCA (DARC) フィルタを強制的に OFF する。


   • ユーザはノイズが乗ってるなと感じたら IF BAND = NARROW に手動で切り替えます。


     • SCA (DARC) フィルタはステレオ放送の SUB チャンネルの位相を悪化させ、結果としてステレオセパレーションが悪くなります。


     • IF BAND = NARROW 時のステレオセパレーションはそもそも悪いので、フィルタの影響があっても問題ないという考え方です。


     • KT-9900 のような高級チューナを使う人は NARROW で聴くことはまずないと思うので、緊急時の合理的な解決法です。


3. 対策


   • 下の回路図は SCA 検出回路の改造前後です。 上側がオリジナル、下側が改造後です。




   • オリジナルの時は、検波信号に SCA キャリアがあると、SCA 検出 (OUT) が -6V になって [SCA フィルタ] を ON します。


     • ただし、SCA キャリアは 67kHz で、日本の DARC キャリア 76kHz ではこの回路は全く動作しません。


   • 改造後は、IF BAND = NARROW で、SCA 検出 (OUT) が -6V になって [SCA フィルタ] を ON します。


     • IF BAND = NORMAL/WIDE の時は、SCA 検出 (OUT) が +6V になって [SCA フィルタ] を OFF します。


     • [NARROW] 信号は [SW 基板] の 24番端子に出ている信号です。


       • この信号は、[IF BAND] スイッチが NARROW の時に +14V、それ以外では -1.4V です。


   • 改造と一緒に [D4] を除去して SCA キャリア抽出回路を切り離しています。


     • この SCA 抽出回路は曲者で誤動作することがあり、誤動作するとオーディオ出力にプチッという雑音が出ます。


     • この対策で誤動作することは無くなり、安心してクラシック音楽を楽しむことができます。



---

リペア (その4)：[POWER] スイッチ ON から音が出るまでに10秒かかる

1. 不具合ではないのですが、[POWER] スイッチ ON から音が出るまでに10秒以上かかります。

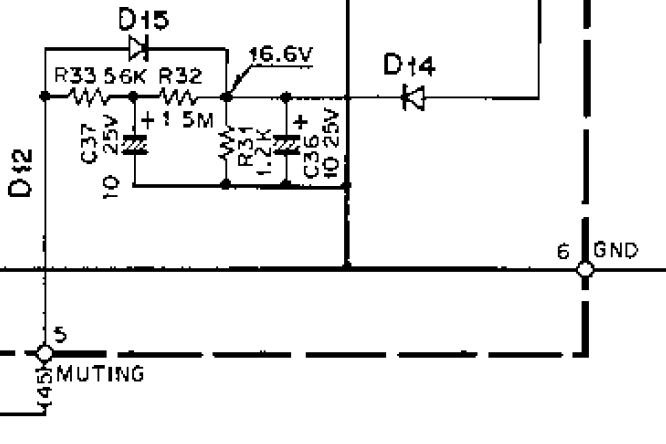

   • 下の回路図は [PS 基板] の Power ON/OFF Muting の部分です。 電源 ON/OFF 時のポップノイズを阻止するのが主な目的です。


   • それにしても、ソリッドステート回路ですから10秒以上は長過ぎます。 故障したと思ってしまうくらいです。


   • 数秒程度で音が出るように改造します。




2. 対策


   • [R32] とパラに 680kΩ の抵抗を基板の裏側で抱かせ、時定数を短くして3秒で音が出るようにしました。


   • DDL 回路が安定になるのに2秒弱かかるので、3秒がちょうど良いかと思います。



---

リペア (その5)：RCA 端子の全数交換 ・・・ 修理依頼者の要求

1. 使えないことはないのですが、RCA 端子に音に影響が出そうなくらいのサビがありました。


   • そこで金メッキ RCA 端子と交換しました。


   • なお、新しい金メッキ RCA 端子は修理依頼者から提供された指定品です。


2. RCA 端子の交換


   • KT-9900 の RCA コネクタの穴が大きくて、提供された端子ではバカバカで、そのままでは使えません。 当て板が必要です。


   • 既存の RCA 端子台から金属部分を除去し、残った端子台の板を加工して当て板にしました。


   • 既存の RCA 端子台は [OUTPUT] [FM MULTIPATH] で構造が違ったので、新しい RCA 端子の取付方法も異なります。


   • 結果、下の写真のように RCA 端子を綺麗に設置できました。




   • 下の写真は RCA 端子裏側の取付状態と配線です。 当て板にした元端子台は樹脂製のため、そう強く締め付けることができません。


   • このため、透明ネジロック剤を多目に塗布して緩まないように対策しました。





---

リペア (その6)：オーディオ出力にザザッ雑音が出るようになった

1. ここまで順調にリペアが進んでいたのですが、FM 受信中に突然、[ザサッ] [バリバリ] の雑音が出始めました


   • 私にとっては不幸ですが、私の手元にある間に不具合が出たことは修理依頼者にとっては幸いかもしれません。


     • 修理依頼者に返却後に不具合が出たらまた再修理を依頼するはめになりますからね。


   • TRIO/KENWOOD の古いチューナでは、この雑音不具合はよくあることで、私にとっては またか！ くらいの感覚です。


     • おそらく原因はマイグレーションによる絶縁劣化だと思います。


     • TRIO/KENWOOD のチューナではフィルタに電圧を印加して使っているので、マイグレーションが発生しやすいのです。


     • 電圧を印加しない設計になっていればマイグレーションは発生しません。 設計の配慮が足らないのだと思います。


     • そうするとメーカ責任かとクレームもあろうかと思いますが、10年以上正常に動作していたので、メーカは推定無罪です。


       • 民生機器ですから、最初から10年以上使われる想定ではないのです。 洗濯機やエアコンと同じです。


       • このチューナが製造された半世紀前にはマイグレーション自体があまり知られていませんでした。


       • この少し前は真空管の時代ですが、仮にマイグレーションが発生しても数百ボルトという電圧で焼き切れて消滅していました。


       • マイグレーションが顕在化したのはソリッドステート回路という低電圧駆動になってからです。 せいぜい 20V くらい


2. 気を取り直して、故障個所を探ってみます


   • MULTIPATH-H 端子 (DET OUT) の音を聴いてみると、ここでも同じ雑音が出ていました。


   • すると、MPX より前に原因があることになります。 [DET 基板] [IF 基板] に原因があると思います。


3. [DET 基板] を調査＆部品交換


   • 電圧が印加されているフィルタは [L6] 500kHz LPF で、これが一番怪しいです。 基板から取り外してチェックしました。


   • 下の写真が取り外した [L6] で内蔵チタコンにはマイグレーションは発生しておらず綺麗です。 原因はこれではありませんでした。

     　


   • [L6] をせっかく外したので、どういう回路になっているか調べました。 (下の左の回路図)


     • LCR メータ で測定すると、実測値は [C1=53pF] [C2=105pF] [C3=71pF] [L1=2.9mH] [L2=2.6mH] でした。


     • 実測値より、設計値は [C1=47pF] [C2=100pF] [C3=68pF] と思います。 今後の KT-9900 メンテナンスの貴重なデータです。


     　

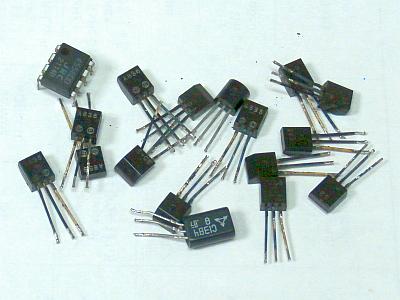

   • トランジスタや IC の足がマイグレーションで真っ黒になっていたので、予防交換として一斉交換しました。 (上の右の写真)


     • 交換しても雑音不具合は直りませんでした。 これは想定内です。 交換リストは以下です。


     • [IC4] は元付いていたものより高性能の IC に交換しています。



       基板	部品番号	交換前	交換後	備考
       DET 基板	Q1～8, 10	2SC535	2SC1815-GR
       	Q9, 11～14	2SA836	2SA1015-GR
       	Q15	2SC1384	2SC2655-Y
       	Q16	2SA733A	2SA1015-GR
       	IC4	NJM4559D	NJM4580DD	IC ソケット化も実施



   • 部品を予防交換し終わった犯人ではなかった [DET 基板] です。




   • ここまでやってから、KT-9900 の雑音元特定に [DET 基板] に付いている小さいほうのコネクタを外せばよいと気が付きました。


     • [IF 基板] の 2nd IF 1.96Mz はこのコネクタから [DET 基板] に入力します。


     • このコネクタを外して雑音が消えたら [IF 基板]、消えなかったら [DET 基板] に要因があると判定できます。


4. [IF 基板] を調査＆部品交換


   • 電圧が印加されているフィルタは [FL1] [FL2] ですが、 [FL1] にはチタコンが使われておらず 、[FL2] が一番怪しいです。


   • 左の写真の青色文字ラベルが貼られている [FL1] の左にあるのが [FL2] です。 右の写真が取り外した [FL2] です。

     　


   • [FL2] の裏側を見ると、チタコンがマイグレーションで真っ黒になっています。 たぶん、これが原因でしょう。 (左の写真)


     • マイグレーションはチタコンをレアショートします。 そして印加されている電圧で少し溶解します。


     • そしてまたマイグレーションが生長してレアショートします。 この繰り返しが雑音となって聞こえるのです。


   • [FL2] がどういう回路になっているか調べました。 (右の回路図)


     • LCR メータ で測定すると、実測値は [C1=104pF] [C2=107pF] [L1=28uH] でした。


     • 実測値より、設計値は [C1=100pF] [C2=100pF] と思います。 今後の KT-9900 メンテナンスの貴重なデータです。

       　


   • 対策


     • まずは [FL2] からマイグレーションが発生して劣化したチタコン×2本を除去しました。 (左の写真)


     • この [FL2] を基板に戻しました。


     • 除去したチタコンの代わりに 30ppm 温度補償積層セラミックコンデンサ 100pF×2個を基板の裏側に取り付けました。 (右の写真)


     • 積層セラミックコンデンサのほうがマイグレーションが発生しにくいので、おそらく実用的には永年大丈夫でしょう。


     • 今回はやっていませんが、マイグレーションが発生する箇所に高周波ワニスコーティングして防止する手法があります。

       　


5. 直りました！！！


   • 雑音がなく S/N が高い素敵なパルスカウント検波の音に復活しました！


   • [IF 基板] には同じような形をした [IFT] が多数使われています ・・・ 大丈夫なの？


     • [IFT] にも電圧が印加されていますが、内蔵チタコンの両端は同電位です。


     • マイグレーションは電位差のある箇所に発生し、同電位であれば発生しません。 大丈夫です。 安心してください。



---

リペア (その7)：照明の LED 化 ・・・ 修理依頼者の要求

1. 照明構造の調査


   • フロントパネルの右側面を分解して、ダイヤル面と D/M メータの照明構造を調べました。 左側面もほぼ同じ構造です。

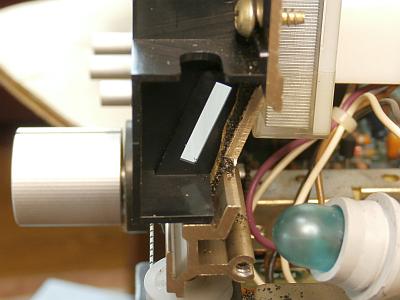

   • ダイヤル面は側面にある斜めのダイヤル板をランプで直接照射します。 (左の写真)


     • LED を挿入できるスペースが狭いですが、黒のプラスチック枠に囲まれているので電気的絶縁の心配はしなくてよさそうです。

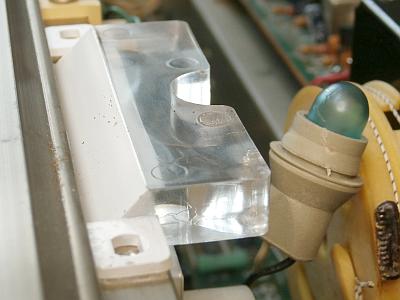

   • メータは導光アクリル板を介して間接照射します。 (右の写真)


     • アクリル板の厚みが 9mm あったので 10mm 幅のテープ LED が使えそうです。


     　


   • [ダイヤル照明] [メータ照明] 以外は既に LED となっているので、このままとします。


2. LED の選定


   • 先の調査より、全て高密度テープ LED を使うことにします。 (右の写真)


   • 12.5mm あたり3個の高輝度 LED が実装されており、この単位でカットして使えます。 m あたり LED 240個という物凄い製品です。


   • テープ幅は 10mm でちょうどよいです。 裏側が両面テープになっています。


   • 色はウォームホワイト (電球色) で、元の色に近いです。


   • 電球色とはいっても、ホワイトがかったスッキリした橙色になると思います。


3. 選定したテープ LED で明るさが足りるか試験


   • 実験用 DC 電源装置を使って事前に明るさが足りるか試験しました。


   • [左右ダイヤル面] に 12.5mm (LED 3個分) で明るさは十分でした。 取付スペースが狭いので明るさが足りるか心配だったのです。


   • メータ照明はメータ当たり 12.5mm (LED 3個分) で明るさは十分でした。 こちらは取付スペースに余裕があるので心配はなかったです。


4. LED 化前後のランプ回路


   • オリジナルのフィラメントランプの時の回路です。 ランプへは電源トランスの専用巻線から AC 駆動しています。




   • LED 化後の回路です。 LED なので全て DC 駆動します。


     • [電源トランスからの AC7.5V の配線] [フィラメントランプ] は不要なので取り外します。


     • LED の電流は僅かなので、駆動電源は [PS 基板] の [C2] 両端から取ります。





5. LED 化作業の様子


   • あらかじめプリ配線と導光板へテープ LED を貼り付けます。 (左の写真)


     • 貼り付けには経年変化せず260℃の耐熱性のあるポリイミドテープを使いました。 黄色のテープです。


     • 写真の導光板の手前はフロント側です。 導光板の右から出ているテープ LED はダイヤルスケール照明用です。

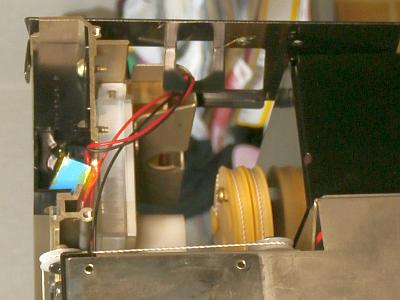

   • これを KT-9900 に組み込みます。 (右の写真)

     　


   • 上記は右サイド側ですが、左サイドも同様に作業しました。


6. 組み込んでチェック


   • すっ、すっ、すっ、素晴らしい！！！ 期待以上の素敵で綺麗な表示です。




   • 色は電球色とは違い、オレンジ色～レモン色の中間くらいでスッキリ感があります。 KT-9900 としてはニューカラーです。


   • 劇的に消費電力が減りました。 エコです！


     • 改造前のフィラメントランプでは 12W 電力消費していましたが、LED 化後は 0.6W 以下です。


     • 更に [DIMMER] スイッチ ON では 0.15W 以下です。 室内で普通に使う分には DIMMER で十分かも。


     • フィラメントランプの時より明るくコントラストが上がったのに消費電力が激減、LED 化は大正解です！


     • 長期的に考えると、安くなった電気代で今回の改造費はチャラになるような。



---

リペア (その8)：再調整を開始したら、新たな不具合が

1. 高調波歪率を測定すると、左チャンネルに比べて右チャンネルが10倍くらい悪いことに気が付きました


   • 左右チャンネルをスペクトラムアナライザで見比べながら調査したところ、[MPX 基板] にある最終段の [AF アンプ] で発生とわかりました。


   • 更に詳しく調べると [AF アンプ] で使っている [IC12] NJM4588DD の劣化とわかりました。


2. [IC12] を交換しました


   • 故障した [NJM4558DD] を [MPX 基板] から取り外しました。 (左の写真)


   • [IC12] を IC ソケット化してから [NJM4580DD] を実装しました。 [NJM4558DD] より高性能な OP アンプです。 (右の写真)

     　


3. 交換後、再測定してチェック


   • 見事！、歪が消滅して直りました。 古いマシンですから何があるか測定してみないとわからないですね。



---

リペア (その9)：その他

1. M メータの最小点が T メータのセンタと合わない


   • 同調点の調整ズレが原因でした。 製造から半世紀経っているのでズレるのは仕方ないです。


   • 高調波歪が最小になる同調位置と T メータのセンタが合わなくなっていたのです。 高調波歪はマルチパス妨害であると認識するのです。


   • 再調整で直りました！ ・・・ 同時に音質もかなり向上しました！


2. 全体に +0.2MHz 程度の周波数ズレがある


   • 上記の同調ズレの再調整で、あ～ら不思議、これも直ってしまいました！


3. フロントパネル内の清掃


   • 照明 LED 化でフロントパネルを分解したついでに、フロントパネル内を清掃しました。


   • 周波数目盛板に黒い煤のような汚れビッシリ付着していました。 清掃後はビックリするくらいコントラストが上がりました。


   • 気になっていた内部のポツポツとした汚れが取れ、超綺麗になりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント



   基板	種別	調整ポイント	調整内容	備考
   FE	L	L1 L2 L3 L4 L5 L6 L7	RF トラッキング	[L] [TC] とも調整可能
   	TC	TC1 TC2 TC3 TC4 TC5 TC6 TC7
   	L	L1	OSC トラッキング	L1 は密閉金属ケース内で調整不可
   	TC	TC2
   	L	L2	OSC Buffer トラッキング
   	TC	TC1
   	TC	TC8	DBM	RF 調整
   	VR	VR1	1st FET Bias
   	IFT	L8	IF (10.7MHz)	stereo IF 歪補正
   IF	IFT	L1 L2 L13 L14 L17	IF (10.7MHz)	stereo IF 歪補正
   		L22 L23	T.METER IF (10.7MHz)	T メータ用 QR 検波
   		L27	S.METER IF (10.7MHz)	S メータ用
   		L28 L29	MULTIPATH IF (38kHz)	M メータ用
   	L	L19	2nd OSC (8.74MHz)	2nd OSC
   	VR	VR1	S-meter level (20dBf)	S メータ調整
   		VR2	S-meter level (80dBf)
   		VR3	DDL Muting	DDL ミューティング調整
   		VR4	Broadcast Muting	放送ミューティング調整
   MPX	LPF	FL1 FL2	Composite LPF
   		FL3	19kHz LPF (R)
   		FL4	19kHz LPF (L)
   	L	L5	Piolot Cancel	パイロットキャンセル調整
   		L6	SCA キャリア同調
   	VR	VR1	19kHz Gain
   		VR2	VCO	VCO フリーラン周波数調整
   		VR3	Piolot Cancel	パイロットキャンセル調整
   		VR4	SCA Gain	67kHz
   		VR5	Sample and Hold
   		VR6	Sample and Hold
   		VR7	D.METER	D メータ調整
   		VR8	Separation (WIDE)	ステレオセパレーション調整
   		VR9	Separation (NARROW)
   SW	VR	VR1	Separation (NORMAL)
   DDL	VR	VR1	DDL Phase
   		VR2	DDL Frequency
   		VR3	DDL Offset







2. 電源電圧チェックポイント (VP)


   • 実測値は以下のように正常でした。



   VP	標準値	実測値	判定
   [PS 基板] 8pin	+22.5V	+22.5V	〇
   [PS 基板] 9pin	+18V	+18.7V	〇
   [PS 基板] 10pin	-18V	-18.5V	〇
   [PS 基板] 11pin	+15V	+15.6V	〇
   [PS 基板] 14pin	-15V	-15.6V	〇
   [PS 基板] 19pin	+14V	+14.2V	〇
   [PS 基板] 15pin	-14V	-14.3V	〇



3. FM 受信部の調整


   • [手順3] の波形は右のように観察できる。


   • スペクトルアナライザでも観測可能で、右の波形はこの方法で観測している。


   • IF 歪が一番低くなる IF 周波数を探すのが目的です。



   手順	SSG出力	KT-9900 の設定	調整箇所	TP 及び調整値	備考
   1	-	MUTING : OFF IF BAND : NARROW QUIETING : STEREO	-	-
   2	-	[SW] 14番端子を GND に接続			タッチセンサ無効化
   3	83MHz 15dB 前後 mono 1kHz	83MHz 付近で受信	-	オシロスコープで オーディオ出力波形を観測し、 サイン波ピーク上下のノイズ成分が 同じレベルになるよう指針を合わせる	同調点調整
   4	83MHz 90dB mono 1kHz	同調ノブは 手順3から動かさない	[IF] L23	[IF] C47 (左) = 高調波歪最小
   5			[IF] L22	T メータ = センタ
   6	手順4～5を数回繰り返す
   7	90MHz 90dB 無変調	指針を 90MHz に 合わせる	[FE OSC] TC2	T メータ = センタ	OSC トラッキング調整 ダイヤルと指針を合わせる のが目的
   8	-	手順2の接続を外す
   9	78MHz 40dB 無変調	78MHz 受信	[FE] L1 L2 L3 L4 L5 L6 L7	S メータ = 最大	RF トラッキング調整
   10	88MHz 40dB 無変調	88MHz 受信	[FE] TC1 TC2 TC3 TC4 TC5 TC6 TC7
   11	手順9～10を数回繰り返す
   12	83MHz 40dB 無変調	83MHz 受信	[FE] VR1 TC8 L8	S メータ = 最大	FE RF&IF 調整
   13	83MHz 40dB 無変調	83MHz 受信 IF BAND : WIDE	[IF] L27	S メータ = 最大	S メータ調整 (dBf = dBuV + 11)
   14	83MHz 69dB 無変調		[IF] VR2	S メータ = 80dBf
   15	83MHz 9dB 無変調		[IF] VR1	S メータ = 20dBf
   16	手順14～15を数回繰り返す
   17	83MHz 90dB 無変調	83MHz 受信	[DDL] VR2	[DDL] R101 (左) 周波数 = 96kHz 周波数カウンタで測定 (周波数カウンタの LPF=ON が必要かも)	DDL 調整
   18			[DDL] [C17とR111の接続点]～[GND] と接続
   19			[DDL] VR1	[DDL] [V:R101] [H:IC13-4pin] のリサージュ波形 オシロスコープで観測
   20			[DDL] [IC1-3pin]～[IC1-7pin] を接続
   21			[DDL] VR3	[DDL] [IC6-1pin] = 0V
   22			手順18と20の接続を外す
   23	83MHz 24dB 無変調		[IF] VR3	DDL ランプ = ON/OFF 閾	DDL ミューティング調整
   24	83MHz 9dB mono 1kHz	83MHz 受信 MUTING : 20dBf	[IF] VR4	オーディオ出力 = ON/OFF 閾	ミューティング調整
   25	83MHz 90dB stereo 1kHz L+R		[MPX] VR2	以下の [VCO 調整手順] を参照	VCO 調整
   26	83MHz 90dB stereo 1kHz L-R		[MPX] VR1	VR1 をセンタ位置にする	SUB 信号調整
   27			[MPX] VR6	オーディオ出力 (L) = 最大
   28			[MPX] VR5	オーディオ出力 (R) = 最大
   29	83MHz 90dB stereo 1kHz L+R		[MPX] VR3 L5	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   30	83MHz 90dB stereo 1kHz L	83MHz 受信 IF BAND : WIDE	[FE] L8	オーディオ出力 (L) = 高調波歪率最小	stereo IF 歪補正
   			[IF] L2 L13 L14 L17
   31	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND : NARROW	[MPX] VR9	オーディオ出力 (L/R) = 最小	NARROW stereo セパレーション調整
   32		83MHz 受信 IF BAND : WIDE	[MPX] VR8		WIDE stereo セパレーション調整
   33		83MHz 受信 IF BAND : NORMAL	[SW] VR1		NORMAL stereo セパレーション調整
   34	83MHz 90dB mono 1kHz	83MHz 受信 IF BAND : WIDE	[MPX] VR7	D メータ = 100%	D メータ調整
   35	OFF	[IF] [R33] の両端をショート [R123とC83の接続点] に AG を接続 AG から 38kHz を出力			M メータ調整
   36		-	[IF] L28 L29	M メータ = 最大
   37		手順35の接続を外す



   • VCO 調整手順



     手順	備考
     1	VR2 を反時計方向に回し切る
     2	VR2 を徐々に時計方向に回し、[stereo] ランプが点灯した位置を記録する
     3	VR2 を時計方向に回し切る
     4	VR2 を徐々に反時計方向に回し、[stereo] ランプが点灯した位置を記録する
     5	VR2 を [手順2] と [手順4] の中間に設定する



4. 調整結果


   • FM 同調点ズレしており、T メータのセンタ位置では高調波歪率が最小ではなく、M メータも誤検出していましたが、再調整で直りました。


   • 再調整の結果、ステレオセパレーションや高調波歪率は以下のような良好な性能になりました。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	57	57	dB
     	NORMAL		57	57	dB
     	NARROW		34	32	dB
     高調波歪率 (1kHz)	WIDE	mono	0.014		%
     		stereo	0.026		%
     	NORMAL	mono	0.026		%
     		stereo	0.032		%
     	NARROW	mono	0.11		%
     		stereo	0.11		%
     パイロット信号キャリアリーク	WIDE	stereo	-76	-80	dB
     オーディオ出力レベル偏差	WIDE	mono	0	+0.03	dB




---

使ってみました

1. 今回の修理の感想


   • 到着時はちゃんと受信できて「これは楽勝かな」と思いましたが、作業しながらロングランしていると不具合がボロボロ出てきました。


   • やはり半世紀前の製品ですから、いろいろ不具合が隠れていたようです。 今回は3件もありました。


   • 全て対策完了できてよかったと思います。


   • この機種の LED 化は初めてで、構造＆電気回路設計で時間がかかりました。 でも LED 化完了後は超素敵な表示になってホッとしました。


2. デザイン


   • ともかく大きくて重いです。 15kg もあります。 アンプより重いです。


   • フロントパネルは 5.3mm の分厚いアルミ材で高級感あります。


   • ダイヤルとメータに照明があって、ON すると浮き上がって素敵です。


   • チューニングノブは直径 50mm のアルミ材で高級感あります。


   • チューニングノブでダイヤル指針は、高級感のある動きをします。


   • 最前面の透明パネルと内部の周波数パネルがガラスでできています。 このため透明度が高く高級感バッチリです。


   • [IF BAND] スイッチはできるだけ [WIDE] ポジションで使ったほうがよいです。 KT-9900 の最高音質で放送が聴けます。


   • [QUIETING CONTROL] スイッチの [AUTO] ポジションの実体はステレオ時のオートハイブレンドです。


     • 高域のホワイトノイズは減りますが、代わりにセパレーションが悪化するので、できるだけ使わないほうがよいです。


     • オートハイブレンドしない [STEREO] ポジションがお奨めです。


3. 端子類


   • アンテナ端子 A/B の2系統あります。


     • A 系統は [F 端子] だけです。


     • B 系統は [F 端子] [300Ω] [75Ω] に対応しています。


     • できるだけ A 系統の F 端子で使うことをお奨めします。


     • B 系統では [300Ω] [75Ω] 端子から妨害電波が混入するかもしれない心配があります。


   • [OUTPUT] [FM MULTIPATH] 端子はいずれも RCA 端子です。


     • 使わない端子にはダストカバーを装着することをお奨めします。


     • 今回、金メッキ端子に交換しましたが、純金ではなく、メッキなので長時間経年するとサビが出る可能性があります。


4. 感度や音質


   • 感度は良好で、妨害電波排除能力も優れています。 ともかく安定感があるというか、さすが高級機です。


   • ウットリ聴き惚れてしまうほうどの高音質！


     • スッキリ爽快な誇張のないクリアな音質です。 ナチュラルサウンドという感じする素敵な音です。


     • 音に解像度があって、ハーモニーもしっかり再生します。


     • 特に金属音のキラキラという音がリアルです。 癖になります。


     • 放送局のモニタ機として測定器代わりに使えるほどのクセない超高音質です。



---

仕様ほか

1. ドキュメント


   • TRIO KT-9900 取扱説明書


   • [TRIO KT-9900] の輸出型式は [KENWOOD KT-917] です。


     • KENWOOD KT-917 Service Manual


     • KENWOOD KT-917 Schematics


2. 仕様



   FM 受信部
   受信周波数範囲			76～90MHz
   アンテナ入力 (A/B 2系統)		A	F 端子、75Ω不平衡、300Ω平衡
   		B	F 端子
   感度 (75Ω)			10.8dBf (新 IHF) / 0.95uV (IHF)
   S/N 比 50dB 感度 (75Ω)		mono	15.8dBf (新 IHF) / 1.7uV (IHF)
   		stereo	37.2dBf (新 IHF) / 20uV (IHF)
   歪率	周波数		100Hz	1kHz	6kHz	15kHz	50Hz～10kHz
   	WIDE	mono	0.02%	0.03%	0.05%	0.03%	0.05%
   		stereo	0.06%	0.04%	0.07%	0.25%	0.09%
   	NORMAL	mono	0.02%	0.06%	0.15%	0.03%	0.15%
   		stereo	0.1%	0.09%	0.15%	0.4%	0.2%
   	NARROW	mono	0.02%	0.15%	0.4%	0.03%	0.4%
   		stereo	0.2%	0.12%	0.2%	0.9%	0.25%
   S/N 比 (100% 変調、1mV 入力)		mono	90dB
   		stereo	84dB
   イメージ妨害比			125dB
   選択度 (IHF)	WIDE		35dB
   	NORMAL		60dB
   	NARROW		60dB (300kHz)
   IF 妨害比			125dB
   スプリアス妨害比			125dB
   AM 抑圧比			70dB
   キャプチャーレシオ	WIDE		0.8dB
   	NORMAL		1.0dB
   	NARROW		1.5dB
   ステレオセパレーション	周波数		1kHz	50Hz～10kHz			15kHz
   	WIDE		60dB	50dB			40dB
   	NORMAL		55dB	45dB			38dB
   	NARROW		50dB	40dB			33dB
   周波数特性			10Hz～16kHz +0.2dB -0.5dB
   出力/インピーダンス (1kHz, 100%変調)			0.75V/60Ω (固定), 0～1.5V/60Ω (可変)
   マルチパス出力/インピーダンス			垂直出力 : 10mV/10kΩ 水平出力 : 500mV/3kΩ
   電源電圧			AC100V, 50/60Hz
   定格消費電力			50W
   電源コンセント			1個 300W (UnSwitched)
   寸法			460(W)×161(H)×463(D)mm
   重量			15kg
   その他
   発売時期			1978年
   定価			200,000円




---
