Pioneer TX-8900 をゲット！

2015年9月6日、 Pioneer TX-8900 の中古ジャンク品を税込900円で入手しました。

入手した動機はこのマシンに搭載されている 分布定数形遅延線検波 に興味があったからです。 Pioneer では [超広帯域直線検波] や [PBLD] と呼んでいます。 Pioneer F-007 で PBLD はとりあえず経験していましたが、じっくり研究したいと思いました。

程度＆動作チェック

販売者のコメント
- 通電チェックのみのジャンク品です。
外観
- 製造シリアル番号は [VE1012647] です。
- 全体的に メチャメチャ綺麗 です。フロントパネルやツマミ、レバー、天板、底板は奇跡の綺麗さです。どこにもキズやスレ、ムラが見当たりません！
- チューニングノブの動きはスムーズでバックラッシュは感じません。
- リアパネルの端子に薄いサビが出ていますが、簡単なクリーニングで綺麗なピカピカになるでしょう。
入手した状態のまま電源 ON してチェック
- ランプ切れはなく綺麗にフロント部が照明されます。
- FM 受信
  - S メータおよび T メータが全く動作しません。
  - MUTING OFF にしたら左チャンネルから音が出ましたが、右チャンネルからはバリバリという雑音しか出ません。
  - 80.0MHz の放送がダイヤルスケール 79.9MHz の位置で受信されます。
  - REC LEVEL CHECK 信号は左チャンネルからしか出ません。右チャンネルからはバリバリという雑音しか出ません。
- AM 受信
  - S メータが動作し周波数ズレもなく、正常に受信できました。
  - FM 受信と同様、右チャンネルからはバリバリという雑音しか出ません。
以上の状況から想像されるのは以下
- ラックに入れて大切に使っていたが、ある日突然動作不能になった。メーカに問い合わせたが修理を断られ、止む無くリサイクル店にタダ同然で放出。
- 働き者で正直者の私が神の巡り合わせでゲット。おそらく「ちゃんと修理するのだよ」という神の啓示だと思います。

カバーを開けてみました

古き良き時代の作りです。機能別に複数の基板・パーツで構成します。コストがかかっています。
- [フロントエンド] [チューナ基板] [MPX 基板] [AF 基板] [電源基板] の5つで構成します。それぞれシッカリした作りです。

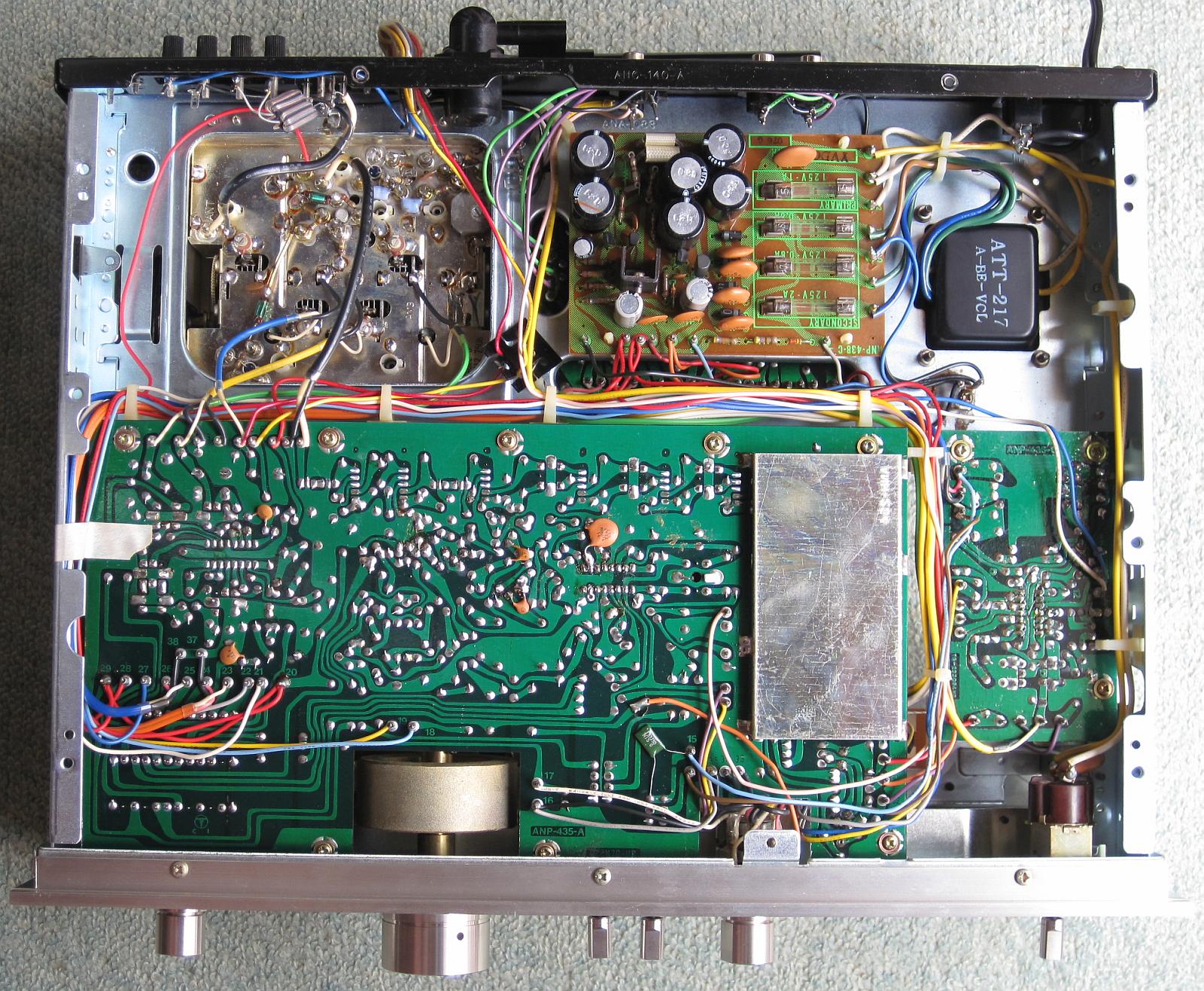

- 基板の裏側で PBLD の部分にシッカリしたシールドが施されています。
- 電源トランスは大型品が使われています。
- 使用 IC のロット番号より、この TX-8900 は1975年製と判明しました。電源ケーブルの製造マーキングは1974年でした。

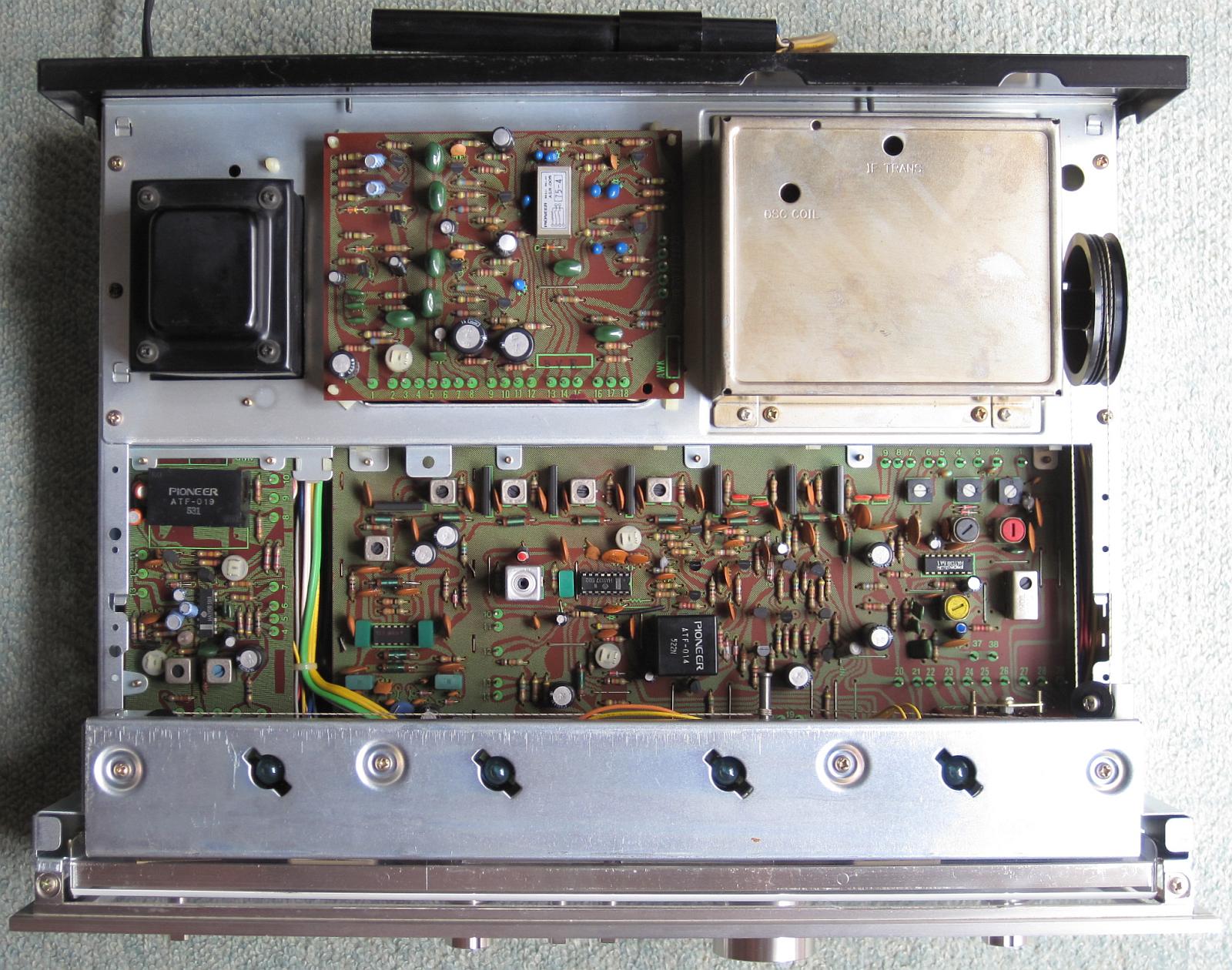

- 下の写真は内部の様子です。写真をクリックすると拡大写真を表示できます。

以下の IC を使用して合理化が図られています。

メーカ	IC	機能
HITACHI	HA1211	FM IF Amplifier
	HA1137	FM IF System
	HA1138	AM Electronic Tuner
	HA1156	PLL FM Stereo Demodulator
MITSUBISHI	M5109PR	差動増幅器 (デュアル)

FM フロントエンド

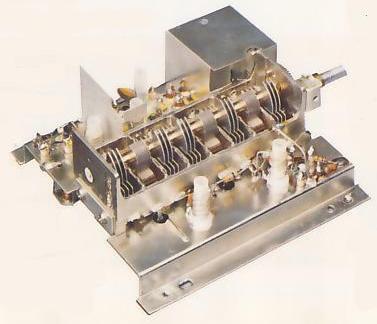

- 右の写真のように、精密5連バリコンが使われた高級で豪華なフロントエンドです。以下の構成です。
FM IF 部
- 以下の豪華な構成です。 CF には赤マーキングしてあるので、中心周波数は 10.7MHz です。
- 上記の4個目の CF より IF 信号を HA1137 に導き、ここで S メータと T メータを駆動します。従って、ここで使っているクォードラチュア検波コイルの調整がズレると、正しい同調点もズレることになります。大きくズレると全体も動作しなくなります。
FM 検波部
- 差動アンプ M5109PR を使った PBLD (Parallel Balanced Linear Detector) です。 PBLD は分布定数形遅延線検波の変種です。
- 分布定数形遅延線検波は海外の高級機 MacIntosh MR-77 と Revox A-76 に採用されました。
  - 分布定数形遅延線検波は [検波直線性が非常に良い] [経年変化がない] メリットがある反面、次のような欠点があります。
  - 遅延線として同軸ケーブル 10m 程度×2本を要するため、大掛かりになり、高コストでした。良質の同軸線が高価です。計算上必要な同軸線の長さは 10.7MHz の 3/8波長とすると、電磁波の速度30万km÷10.7MHz×(3/8)＝(30×10⁷)÷(10.7×10⁶)×(3/8)＝10.5m となる。
  - 検波器を駆動するのに高出力が必要です。 10.7MHz の IF を高出力化すると言うことは小さめの送信機を搭載したと同じになるので、この送信電波が受信機内部へ飛ばないよう厳重なシールドも必要になり、更にコストが増大します。
- PBLD はこの同軸ケーブルを LC で疑似化、差動ドライブして低コスト化したものです。

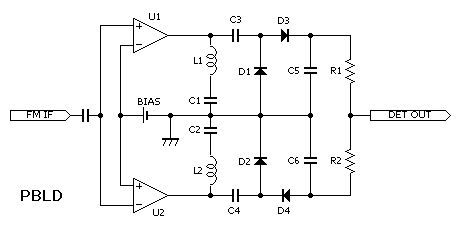

  - 差動ドライブは U1, U2 です。 [L1, C1] [L2, C2] のペアで2本の同軸ケーブルを疑似化しています。
  - [C3, D1, D3, C5] [C4, D2, D4, C6] の組で倍電圧検波して検波出力も上げています (差動ドライブと合わせて4倍)。
  - このように工夫しても検波出力はレシオ検波の 1/10 程度のようで、検波出力を 23dB 増幅しています。計算上のゲインは、(R24÷R23)＋1＝(12kΩ÷910Ω)＋1＝14.2 → 23dB です。
  - この検波出力電圧が低いことが PBLD の欠点でしょう。 S/N を稼ぐのが難しい。その証拠に PBLD 回路の裏側には厳重なシールドを施されており、外来ノイズの影響を回避しています。
- 回路図の [DET OUT] には DC 電圧が出ており、10.7MHz に同調した場合は 0V です。
  - すなわち、本来はこの信号を使って T メータ駆動するのが正しいです。しかも PBLD は経年ズレしないです。
  - ところが、本機では別回路のクォードラチュア検波を使って T メータ駆動しているので、クォードラチュア検波回路の経年ズレで PBLD の同調点とだんだん合わなくなります。
  - 従って、少なくとも 1回/5年くらいでクォードラチュア検波回路の経年ズレを再調整したほうが良いです。
FM MPX 部
- HA1156 による PLL MPX です。残念ながらパイロットキャンセラー回路は組み込まれていません。
FM MUTING 部
- なかなか凝った構成になっています。次の条件でミューティングが掛ります。
  1. 電源 OFF または OFF→ON の瞬間 (Power on-off muting) ・・・以下の [2]～[5] に関係なくミューティングが掛る
  2. [MUTING LEVEL] スイッチが OFF 以外では以下の [3]～[5] の OR ・・・ OFF の時は以下の [3]～[5] に関係なくミューティングが解除される
  3. 局間ホワイトノイズが出ている (S/N muting) ・・・すなわち、放送局を受信していない
  4. 同調検出していない (Detuning muting) ・・・すなわち、T メータがセンター以外
  5. S メータレベルが規定以下 (Signal level muting) ・・・規定レベルは [MUTING LEVEL] スイッチ位置 (1か2) で決まる
- 逆に言うと (NOT)、[MUTING LEVEL] スイッチ位置が1か2では [電源電圧が確立] [放送局を受信中] [T メータがセンター] [S メータが振れている] の AND でミューティングが解除されます。
- [3] の検出回路を持っているチューナは数少なく貴重です。これが無いと T メータは局間でもセンターになってしまうため、電波のノイズフロアが高いとミューティング回路が誤動作します。従って TX-8900 のミューティグ回路は高級 と言えます。
AM 受信部
- 多くのチューナでは2連バリコン式ですが、3連バリコン式と高級仕様になっています。以下の構成です。

リペア

FM 受信で S メータおよび T メータが全く動作しない。
- チューナ基板に実装されている HA1137 の故障でした。 IC ソケットにしてから、同じ HA1137 と交換して直りました。
- ついでに SANYO LA1231 と SANYO LA1235 を IC ソケットに実装して HA1137 との互換性を検証してみました。
  - HA1137, LA1231, LA1235 は同じ 16pin IC で各 pin の機能はほぼ同じです。 16pin だけ機能が違いますが、16pin を GND に接続するなら互換性があります。
  - LA1231 を実装しても動作しました。 S メータは振り切れました。
  - LA1235 を実装しても動作しました。 S メータの振れはやや少ないです。
  - S メータの振れに違いがありましたが、十分調整範囲です。従って、LA1231 と LA1235 は HA1137 と互換性があると判りました。試してはいませんが、おそらく HITACHI HA11225 も Pioneer PA3001A も互換性あると思います。
右チャンネルからはバリバリという雑音しか出ない。
- AF 基板の右チャンネル増幅用 Q2 2SA725 の故障でした。 2SA1015-GR に交換して直りました。
- 念のため、左チャンネル増幅用 Q1 2SA725 → 2SA1015-GR に交換しました。
- 念のため、後段の Q3, Q4 2SC1312 → 2SC1815-GR に交換しました。
以上の修理後、新たに VALIABLE 出力の左チャンネルから時々バリバリという雑音が出ることが判明しました。
- AF 基板の左チャンネルバッファ用 Q5 2SC1312 の故障でした。 2SC1815-GR に交換して直りました。
- 念のため、右チャンネルバッファ用 Q6 2SC1312 → 2SC1815-GR に交換しました。
トランジスタの故障が多い (2SA725/2SC1312) と感じたので、以下のトランジスタも予防交換しました。
- チューナ基板の PBLD 出力増幅用 Q9 2SA725 → 2SA1015-GR、Q10 2SC1312 → 2SC1815-GR に交換。
- チューナ基板のホワイトノイズ増幅用 Q14 2SA725 → 2SA1015-GR に交換。
  - 交換前はコレクタ電圧が 10.2V でサービスマニュアル記載の 3.5V とかけ離れていました。
  - 交換後は 3.3V となったので、この 2SA725 も劣化していたと判明しました。
- チューナ基板のホワイトノイズ増幅用 Q12 2SC945 → 2SC1815-GR に交換。
  - 交換前のコレクタ電圧が 10.8V でサービスマニュアル記載の 2V とかけ離れていたので、劣化かもしれないと交換したのです。
  - 2SC1815-GR に交換したら 10.2V になりましたが、やはりかけ離れています。
  - おそらくサービスマニュアルのほうが間違っていると思います。この 2SC945 は劣化していなかったようです。

まとめると今回交換した IC×1個、トランジスタ×10本でした。

基板	部品番号	交換前	交換後
チューナ基板	Q9	2SA725	2SA1015-GR
	Q10	2SC1312	2SC1815-GR
	Q11	HA1137	HA1137
	Q12	2SC945	2SC1815-GR
	Q14	2SA725	2SA1015-GR
AF 基板	Q1	2SA725	2SA1015-GR
	Q2	2SA725	2SA1015-GR
	Q3	2SC1312	2SC1815-GR
	Q4	2SC1312	2SC1815-GR
	Q5	2SC1312	2SC1815-GR
	Q6	2SC1312	2SC1815-GR

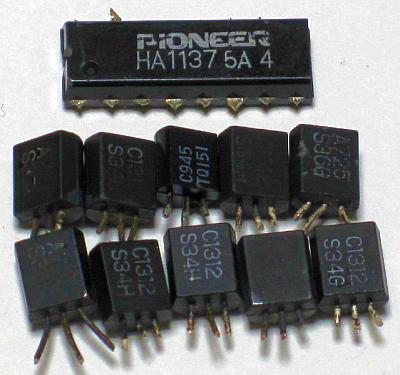

写真は元実装されていたものです。
足を短くカットしていますがリンチではありません。部品を取り外す際に基板を痛めるのを避けるためです。
今回、トランジスタの 2SA725/2SC1312 を集中的に交換していますが、これには理由があります。
- 2SA725/2SC1312 はいずれも三菱製です。この頃 (1970年代) の三菱製トランジスタの故障が実に多いのです。例えばこれ
- おそらくモールド密閉不良と思います。湿気が徐々に内部に侵入し、長い時間かかって半導体が酸化し、劣化や故障に至るのです。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

調整ポイント

基板	FM/AM 区分	種別	調整ポイント	調整内容	参考図

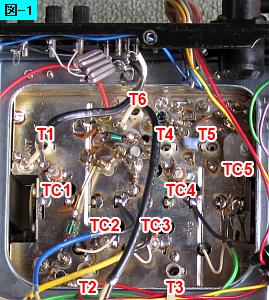

フロントエンド	FM	L	T1, T2, T3, T4	RF	図-1
		TC	TC1, TC2, TC3, TC4	RF
		L	T5	OSC
		TC	TC5	OSC
		IFT	T6	IF

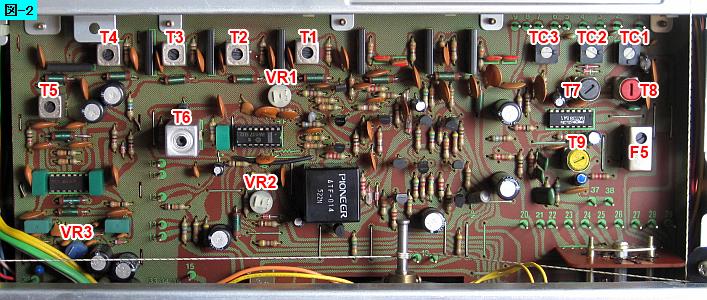

チューナ基板	FM	IFT	T1, T2, T3, T4, T5	IF	図-2
		IFT	T6	同調点
		VR	VR1	S メータ
		VR	VR2	ミューティングレベル
		VR	VR3	PBLD バランス
	AM	L	バーアンテナ, T7	RF
		TC	TC2, TC3	RF
		L	T8	OSC
		TC	TC1	OSC
		IFT	T9, F5	IF

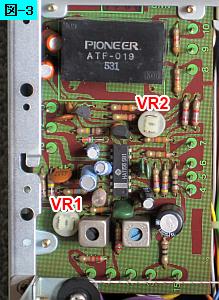

MPX 基板	FM	VR	VR1	MPX VCO	図-3
MPX 基板	FM	VR	VR2	ステレオセパレーション	図-3

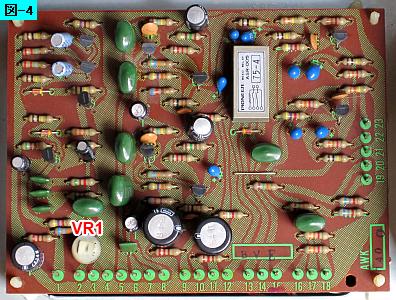

AF 基板	FM/AM	VR	VR1	REC CAL レベル	図-4

電圧チェックポイント (VP)

VP 標準値 実測値

[電源基板] 2pin +13V +13.3V

[電源基板] 5pin -13V -13.1V

FM 受信部の調整

手順	SSG出力	TX-8900 の設定	調整箇所	TP 及び調整値	備考
1	-	FUNCTION : FM MONO MPX NOISE FILTER : OFF MUTING : OFF	-	-
2	83MHz 90dB mono 1kHz	指針を 83MHz 付近で高調波歪率が最小になる位置に合わせる	チューナ基板 T6 下側コア	T メータ = センタ	同調点(仮)調整
3	78MHz 90dB 無変調	指針を 78MHz に合わせる	フロントエンド T5	T メータ = センタ	OSC トラッキング調整指針をダイヤルスケールに合わせるのが目的
4	88MHz 90dB 無変調	指針を 88MHz に合わせる	フロントエンド TC5	T メータ = センタ
5	手順3～4を数回繰り返す
6	78MHz 30dB 無変調	78MHz 受信	フロントエンド T1 T2 T3 T4	S メータ = 最大	RF トラッキング調整
7	88MHz 30dB 無変調	88MHz 受信	フロントエンド TC1 TC2 TC3 TC4	S メータ = 最大
8	手順6～7を数回繰り返す
9	83MHz 30dB 無変調	83MHz 受信	フロントエンド T6	S メータ = 最大	IF 調整
10	83MHz 30dB 無変調		チューナ基板 T1 T2 T3 T4 T5	チューナ基板 T5 2次側波形 = 最大オシロスコープで観測	IF 調整
11	83MHz 90dB mono 1kHz		チューナ基板 VR3	チューナ基板 VR3 摺動子接点 (センタ) = 0V	PBLD オフセット調整
12			チューナ基板 T6 上側コア	チューナ基板 TP12 = 高調波歪最少	同調点調整 (QR 検波)
13			チューナ基板 T6 下側コア	T メータ = センター (0V)
14	手順12～13を数回繰り返す
15	83MHz 10dB mono 1kHz	83MHz 受信 MUTING : 1	チューナ基板 VR1	MUTING = ON/OFF 閾	ミューティングレベル調整
16	83MHz 100dB 無変調	83MHz 受信 MUTING : 1	チューナ基板 VR2	S メータ = 5	S メータ調整
17	83MHz 90dB stereo 1kHz L+R	83MHz 受信 FUNCTION : FM AUTO	MPX 基板 VR1	下の [VCO 調整手順] を参照	VCO 調整
18	83MHz 90dB stereo 1kHz L+R		チューナ基板 T1 T2 T3 T4 T5	オーディオ出力 = 高調波歪最小	IF 歪補正
19	83MHz 90dB stereo 1kHz R/L		MPX 基板 VR2	L/R ch. オーディオ出力 = 最小	セパレーション調整
20	83MHz 90dB mono 400Hz		-	オーディオ出力 = レベルを記録	REC LEVEL CHECK 調整
21	-	FUNCTION : REC LEVEL CHECK	AF 基板 VR1	オーディオ出力 = 手順20の -6dB	REC LEVEL CHECK 調整

VCO 調整手順

手順	備考
1	VR1 を反時計方向に回し切る
2	VR1 を徐々に時計方向に回し、[STEREO] ランプが点灯した位置を記録する
3	VR1 を時計方向に回し切る
4	VR1 を徐々に反時計方向に回し、[STEREO] ランプが点灯した位置を記録する
5	VR1 を [手順2] と [手順4] の中間に設定する

AM 受信部の調整

手順	SSG出力	TX-8900 の設定	調整箇所	TP 及び調整値	備考
1	-	FUNCTION : AM	-	-
2	600kHz 30dB 400Hz	600kHz 受信	チューナ基板 T7 T8 バーアンテナ	オーディオ出力 = 最大	トラッキング調整
3	1400kHz 30dB 400Hz	1400kHz 受信	チューナ基板 TC1 TC2 TC3	オーディオ出力 = 最大
4	手順2～3を数回繰り返す
5	1000kHz 30dB 400Hz	1000kHz 受信	チューナ基板 F5 T9	オーディオ出力 = 最大	IF 調整

調整結果

FM ステレオセパレーションなどは以下となりました。良好な数値です。
高調波歪率はステレオ 1kHz で 0.15～0.2% 程度だったので仕様通りです。中級機としてはあまり良くないようです。実際に聴く音は良音なのですが・・・

項目	L	R	単位
ステレオセパレーション	50	49	dB
パイロット信号キャリアリーク	-72	-69	dB
オーディオ出力レベル偏差 (MONO)	0	-0.12	dB
REC LEVEL CHECK 信号	-6.7	-6.6	dB
REC LEVEL CHECK 信号	422		Hz

使ってみました

アクセントを持たせたシンプルデザインに好感
- フロントパネルのヘアラインアルミは 厚み 5mm もあり、文字は墨入れを施した彫刻で豪華です。
- ダイヤルスケールの透明板はガラスです。安物チューナで使っているようなアクリル板と違い、キズが付きません。
- ダイヤルスケールの下側に 飾りサッシ を入れてデザインにアクセントを付けています。センスの良さを感じます。
- チューニングノブは 無垢アルミ です。適度な重みがありスムーズに回転します。
- 各種ツマミ、スイッチ、レバーの動きは高級感ある操作感です。センスの良い形状・材質です。
- [OUTPUT LEVEL] ツマミを回してもガリはなく、スムーズに音量変化します。
- ドッシリとして重厚な安定感がありますが、大型アンプ並みの大きさと重さです。使うのに覚悟が必要です。
機能関連
- [MPX NOISE FILTER] レバーの働きはハイブレンドです。ノイズは減りますがセパレーションが悪くなるので、通常は OFF で使います。
- [MUTING LEVEL] レバーでミューティングレベルを2段階に切り換えできます。
- [REC LEVEL CHECK] で録音機のレベル合わせができます。通常の連続ツー音ではなく、[ツー] [無音] [ツー] [無音] ・・・と間欠音が出ます。
- FM アンテナ入力は同軸ケーブルを直接接続します。 F 端子でないのが不満ですが、昔はこれが普通でした。
- バーアンテナ固定台座部分はボール状の凝った作りです。この作りが災いしてアーム部分が破損した個体が実に多いです。
性能・音質
- FM 受信性能は優秀です。動作に確実性があり、安心して使えます。
- FM の音は一聴してハッとするような高音質です。
  - これが PBLD の音でしょう。 1975年の時点でこのような高音質チューナがあったことに驚きます。
  - このクラスの Pioneer 製品としては、デザインの F-005 、音質の TX-8900 だと思います。
  - クォードラチュア検波も PBLD の仲間とも言えますが、クォードラチュア検波の音は曖昧で、PBLD の音はスッキリ感とキレ、更に滑らかさがあります。
    - クォードラチュア検波も理想通りのものが作れれば、本来きっと良い音だと思うのです。
    - クォードラチュア検波では、[理想的な90度シフターが作れない＝音が曖昧] となるのだと思います。スッキリ感とキレが無くなって滑らかさだけ残っている。
    - PBLD は調整ズレする要素がなく（無調整）安定度が高いです。クォードラチュア検波のような不安定さがありません。
- AM 受信性能は良く、音質も一般のチューナよりはイイです。
- デザイン・性能・音質ともに満足できる 優秀機 です。

仕様その他

TX-8900 の輸出型式 TX-9500 のドキュメント

仕様は以下です。

FM 受信部
実用感度 (75Ω)	mono	0.75uV
S/N 比 50dB 感度 (75Ω)	mono	1.25uV
	stereo	17.5uV
S/N 比	mono	80dB
	stereo	75dB
高調波歪率	mono	0.15% (100Hz), 0.15% (1kHz), 0.15% (10kHz)
	stereo	0.2% (100Hz), 0.2% (1kHz), 0.5% (10kHz)
キャプチャーレシオ	1.0dB
実効選択度	85dB (400kHz) 55dB (300kHz)
ステレオセパレーション	40dB 以上 (1kHz) 35dB 以上 (50Hz～10kHz)
周波数特性	50Hz～10kHz +0.2 -0.5dB 20Hz～15kHz +0.2 -1.5dB
イメージ妨害比	110dB
IF 妨害比	110dB
スプリアス妨害比	110dB
AM 抑圧比	55dB
キャリアリーク抑圧比	65dB
ミューティング動作レベル (75Ω)	mute-1	2.5uV
	mute-2	11uV
アンテナインピーダンス	75Ω不平衡型 / 300Ω平衡型
AM 受信部
実用感度	300uV/m (バーアンテナ) 15uV
選択度	40dB
S/N 比	50dB
イメージ妨害比	65dB
IF 妨害比	85dB
総合
出力レベル/インピーダンス	Fixed	650mV/5kΩ
	Variable	70mV～2V/3.5kΩ
	4ch MPX	400mV/2.5kΩ
電源電圧	AC100V, 50/60Hz
定格消費電力	18W
外形寸法	420(W)×150(H)×365(D)mm
重量	9.1kg
その他
発売時期	1975年
定価	65,000円

VP	標準値	実測値
[電源基板] 2pin	+13V	+13.3V
[電源基板] 5pin	-13V	-13.1V
