YAMAHA TX-500

YAMAHA TX-500 をゲット！

2012年1月8日、私のチューナページのファンの T さんから YAMAHA TX-500 を研究用に寄贈いただきました。

---

程度＆動作チェック

1. 寄贈者のコメント


   • 電源ケーブル（メガネ）、AM ループアンテナが付属します。


   • 小傷が結構あります。 動作は特に問題無いようです。


2. 外観のチェック


   • 天板に多少キズがある程度で、全体に綺麗です。


   • 真正面から見たフロントパネルは無キズに近いですが、天板への折り返し部分にポツポツとキズが目立ちます。

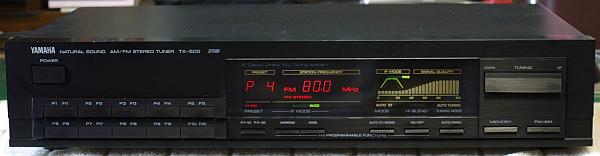

   • 表示器と操作ボタンは良好です。


3. 電源 ON してチェック


   • 問題なく電源が入りました。


   • FM 受信


     • 特に問題なく受信できます。 同調点ズレはなくステレオ受信できます。


   • AM 受信


     • 特に問題なく受信できます。



---

カバーを開けてみました

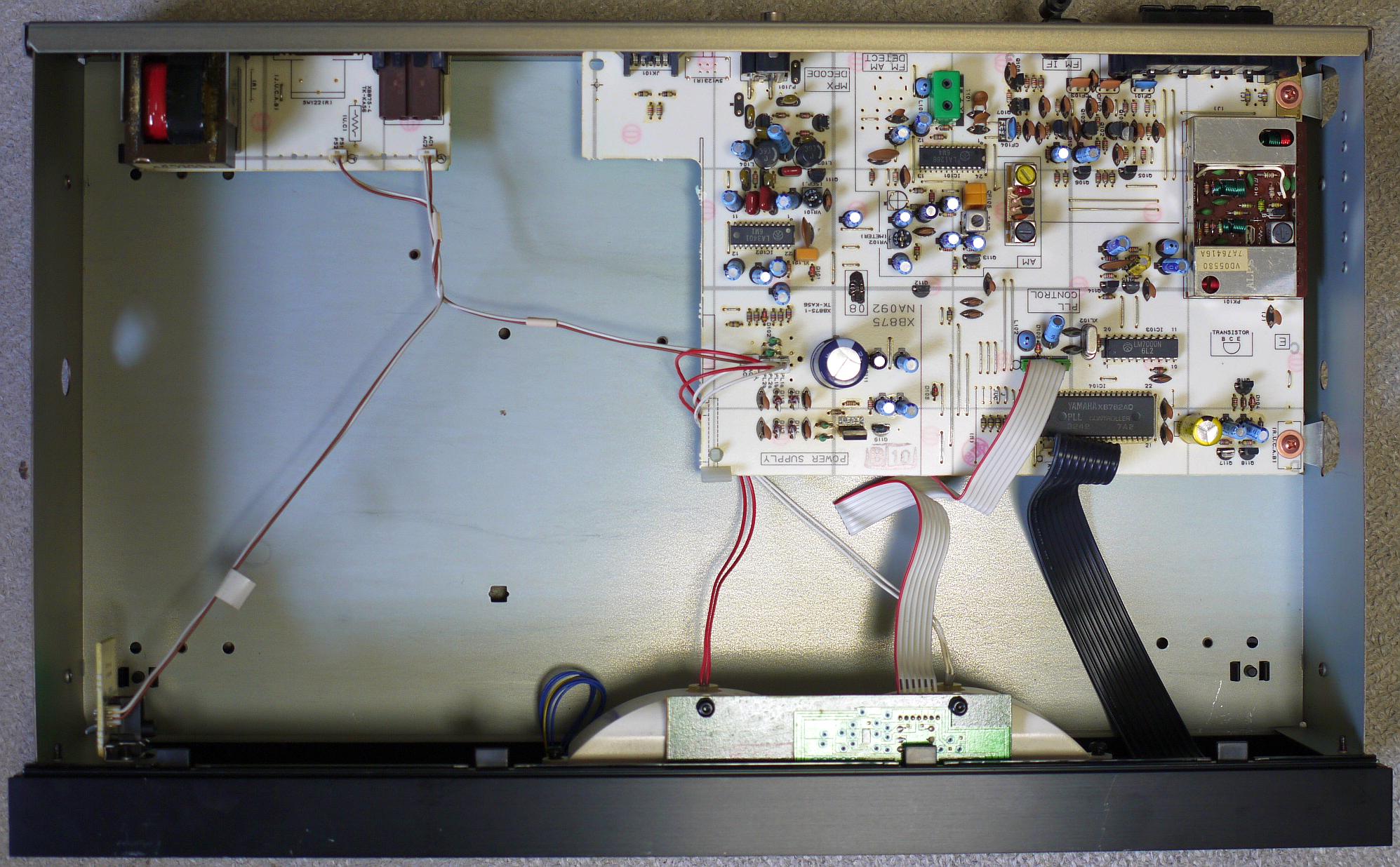

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 電源トランスはかなり小さいです。


   • IC を使用して合理化が図られています。



     メーカ	IC	機能
     SANYO	LA1266	FM/AM Tuner System of Electronic Tuning Type
     	LA3401	VCO Non-Adjusting PLL FM MPX
     	LM7000N	Direct PLL Frequency Synthsizer for Electronic Tuning
     YAMAHA	XB762AD	PLL Controller (MCU)



   • 使っている部品のロット番号より、本機は [1987年製造品] と判りました。


2. FM フロントエンド


   • 4連バリキャップ方式です。 ALPS 製で汎用パック化されているので詳細不明です。


   • OSC コイルはロウで固定化されているので調整困難です。


3. FM IF 部


   • WIDE/NARROW に切換できます。 以下の構成です。


   • WIDE 時

     (FE)→[CF101]→[TR×2]→[CF104]→[LA1266]^{[QR IFT]}→(MPX)


   • NARROW 時

     (FE)→[CF101]→[TR×2]→ [CF102]→[TR]→[CF103]→[TR] →[CF104]→[LA1266]^{[QR IFT]}→(MPX)


4. FM 検波部


   • [LA1266] によるクォードラチュア検波です。


5. FM MPX 部


   • [LA3401] を使った PLL MPX です。 セパレーション調整ボリュームは1個で左右共通です。


6. AM 受信部


   • [LA1266] で全てを構成します。 2連バリキャップのフロントエンド構成でごく普通です。


7. メモリバックアップ


   • 基板の最前面の右にある電気二重層コンデンサ 4.7F 5.5V です。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)



   VP	標準電圧	実測電圧	判定	備考
   [Q119]-E	+5.6V	(未測定)	-	デジタル系
   [Q120]-E	+10V	(未測定)	-	アナログ系



2. FM 受信部の調整



   手順	SSG出力	TX-500 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM IF MODE : WIDE MODE : AUTO ST HIGH BLEND : OFF TUNING MODE : MAN'L	-	-
   2	-	90MHz 受信	[フロントエンド] OSC コイル	[フロントエンド] 5pin 電圧 = 7.6V	OSC トラッキング調整
   3	-	76MHz 受信	-	[フロントエンド] 5pin 電圧 = 1.8V (確認のみ)
   4	83MHz 30dB 無変調	83MHz 受信	[フロントエンド] RF コイル×3	S メータ = 最大	RF トラッキング調整
   5			[フロントエンド] IFT		IF 調整
   6	83MHz 90dB mono 1kHz		T101(後)	オーディオ出力 = 高調波最小	QR 検波調整
   7	83MHz 90dB mono 1kHz		T101(前)	LA1266 13pin 近くの 15kΩ両端電圧 = 0V
   8	手順6～7を数回繰り返す
   9	83MHz 90dB stereo 1kHz L+R	83MHz 受信	[フロントエンド] IFT	オーディオ出力 = 高調波最小	stereo IF 歪補正 ±90度の範囲で調整
   10	83MHz 90dB stereo 1kHz R/L		VR101	オーディオ出力 (L/R) = 最小	セパレーション調整



3. AM 受信部の調整



   手順	SSG出力	TX-500 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM TUNING MODE : MAN'L	-	-
   2	-	1611kHz 受信	OSC コア	[フロントエンド] 5pin 電圧 = 7.8V	OSC トラッキング調整
   3	-	531kHz 受信	-	[フロントエンド] 5pin 電圧 = 1.8V (確認のみ)
   4	999kHz 40dB 無変調	999kHz 受信	ANT コア	S メータ = 最大	RF トラッキング調整
   5			T102		IF 調整



4. 再調整結果


   • FM ステレオセパレーションとキャリアリークは以下となりました。 良好な数値です。



     項目	IF MODE	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	57	58	dB
     	NARROW		28	28	dB
     パイロット信号キャリアリーク	WIDE	stereo	-46	-45	dB
     オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	-0.01	dB




---

使ってみました

1. デザイン


   • TX-900 ジュニアのような YAMAHA らしい優れたデザインです。


   • 表示器はバックライト付き液晶表示です。 表示の華やかさが良いです。


   • バックライトはフィラメント麦球×2個です。 フィラメントランプはここだけです。


   • 赤・緑・白の3カラーで繊細感のある表示です。 とても良いです。


   • 一般的な操作は直感で判ります。


   • ステーションメモリ


     • 2シフトでき、シフト毎に10個のメモリがあるので、全部で20個です。


     • [IF MODE] [MODE] [HI BLEND] [TUNING MODE] の状態も記憶できます。


     • あまり考えてないようです。 [TUNING MODE] の状態を記憶して何のメリットがあるの？


2. 受信性能


   • FM の感度と妨害波排除能力は良好です。 音質はソフト傾向です。


   • AM の感度は良いです。 音質は帯域が狭い普通の音です。


   • 価格は安いですが十分な受信性能が確保されており、音質も良いです。



---

仕様など

1. ドキュメント


   • TX-500 取扱説明書


2. 仕様



   FM 部
   受信周波数	76.0～90.0MHz
   実用感度 (mono, 30dB S/N, 75Ω)	0.8uV (9.3dBf)
   S/N 50dB 感度 (75Ω)	mono：1.55uV (15.1dBf) stereo：21uV (37.7dBf)
   イメージ妨害比 (84MHz)	60dB
   IF 妨害比 (84MHz)	100dB
   スプリアス妨害比 (84MHz)	80dB
   AM 抑圧比	55dB
   実効選択度	85dB
   キャプチャーレシオ	1.5dB
   S/N 比	mono：82dB stereo：76dB
   全高調波歪率 (1kHz)	mono：0.05% stereo：0.07%
   ステレオセパレーション (1kHz)	52dB
   周波数特性	30～13,000Hz ±0.5dB
   AM 部
   受信周波数	531～1611kHz
   実用感度	250uV/m
   選択度	32dB
   S/N 比	50dB
   イメージ妨害比	40dB
   スプリアス妨害比	50dB
   全高調波歪率	0.3%
   オーディオ部
   出力レベル/インピーダンス	FM (100% 変調, 1kHz)：900mV/3.3kΩ AM (30% 変調, 1kHz)：150mV/3.3kΩ
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力	10W
   外形寸法	435(W)×92.5(H)×282.5(D)mm
   重量	3.1kg
   その他
   発売時期	1987年
   定価	34,800円




---
