KENWOOD KT-929

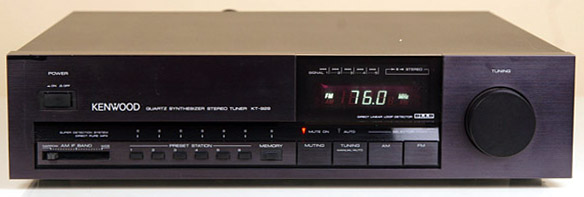

KENWOOD KT-929 をゲット！

2008年4月5日、私のチューナページのファンから KENWOOD KT-929 の寄贈を受けました。

ほとんど話題にされない超マイナな機種ですが、その実力はいかに？？？

---

程度＆動作チェック

1. 外観


   • 型番と寸法よりミニコン用のチューナと思います。


   • ワンオーナに近いと思います。 [純正 AM ループアンテナ＆ホルダ] [取扱説明書] が付属していました。


   • フロントパネルに少しキズがあります・・・補修で目立たなくできるレベルです。 天板とリアパネルは綺麗です。


   • F 端子などの端子類にはサビが出ています。


2. 電源 ON してチェック


   • 蛍光表示器は問題なく表示できますが、若干、塵埃が表示器周りに混入しており、曇った感じがあります。


   • ボタン操作時にチャタリングを感じます。


   • FM/AM とも問題なく受信できました。 感度は若干低下しているかも？というレベルでした。


   • 周波数ズレがなく、正しく周波数で同調します。 STEREO ランプは正常に点灯します。



---

カバーを開けてみました

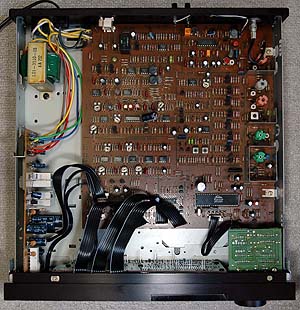

1. 基板の作りは大変良いです。 写真をクリックすると拡大写真を表示できます。


   • 電源基板は縦配置されています。 電源スイッチはこの基板に実装してフロントパネルにネジ止めし、冗長な機構部がないので、むしろこのほうが良いと思います。


   • 電源トランスは並クラスです。


   • 同調ノブはアルミ削り出しで、かつ、フライホイールも装着されています。 マトモです。


   • 底板に点検蓋を装備しており、メンテナンス性が良い作りです。


   • 回路構成からは KT-3030 系です。 基本回路構成は KT-1010F より少し良い感じです。 特にフロントエンドは KT-929 のほうが良く、部品投入量も多いです。 KT-1010F は D-3300T 系です。


   • 発表されているスペックを KT-1010F と比べても KT-929 のほうが良いです。 KT-929 は KT-1010F の NARROW モードだけのような構成ですが NARROW モードで比べると圧勝、WIDE モードで比べても各種妨害比・各種抑圧比・ステレオセパレーションなど勝っている項目が多いです。 よって、KT-929 のほうが回路構成のグレードが高いことになります。

     以上より実際の性能や音質が期待できます！


   • 使用 IC のロット番号より1983年製と判明しました。 電源ケーブルの製造マーキングも1983年でした。


     • ただし、取扱説明書には「1984年印刷」とあったので、1984年初頭の製品と思われます。


     • チューナー本体には「KENWOOD」と表示されていますが、取扱説明書は「トリオ」となっています。


     • TRiO → KENWOOD 移行狭間の製品のようです。


2. FM フロントエンド部


   • 5連バリキャップ方式で、以下の構成です。

     (ANT)→[同調]→[Dual Gate MOS FET]→[同調]→[同調]→①→[Dual Gate MOS FET Mixer]→(IF)
     [OSC 同調]→[OSC Buffer 同調]→①


   • 同調回路はトラッキング調整できる構成です。 (KT-1010F はトラッキング調整できず、RF コイルもプアなエナメル巻線です。)


   • 各ブロックはしっかりシールドされています。


3. FM IF 部


   • 以下の構成で、しっかり作られています。

     (FE)→[UP CF]→[IF amp.]→[UP CF]→[IF amp.]→[UP CF]→[IF amp.]→[UP CF]→[IF amp.]→(DET)


   • IF アンプはディスクリート構成で、部品投入量は多いですが非常に素直なシンプルストレート構成です。


   • FM シグナルレベルメータ回路は IF 段の各段の IF アンプから抽出している本格的な構成です。


     • このため、シグナルレベルメータの表示の増減は滑らかで信頼できます。 5段階の表示しかありませんがマトモです。


4. FM 検波部


   • PLL 検波 (DLLD) です。 PLL 検波は簡単な構成で良い特性が出ます。


   • PLL 検波で同調点の検出も同時に行います。 「クォードラチュア検波による同調点検出回路」を別に設けるより、このほうが同調点の調整ズレと検波回路の調整ズレが同じになるので、好ましいと思うのですが・・・


   • KENWOOD お家芸の IF 歪を補正する DCC 回路が組み込まれています。


5. MPX 部


   • HITACHI HA11223 を使った PLL MPX です。 パイロット信号キャンセラー回路が組み込まれています。


6. AM 部


   • SANYO LA1245 でフロントエンド、IF アンプ、検波など全ての機能を担当します。


   • 2連バリキャップ方式で同調回路はトラッキング調整できる構成です。



---

リペア

1. 操作ボタンのチャタリング


   • フロントパネルを分解して、タクトスイッチを交換しました。


   • ボタンを押す際に若干引っ掛かりを感じたので、ボタン機構部にほんの少しグリス塗布しました。


2. 蛍光表示器周りの曇り (塵埃)


   • フロントパネルの分解掃除で完全に直りました。 クッキリ＆ハッキリと表示が見えるようになりました。


3. 端子類のサビ


   • 端子をマイクロ研磨してピカピカになりました。


   • 特に F 端子で接触抵抗が大きくなっており、これが原因で感度低下していましたが、完全に直りました。


4. フロントパネルのキズ


   • 黒のタッチペンで補修塗りして目立たなくなりました。


5. その他


   • 全体を OA クリーナ、無水アルコール、ZIPPO オイルを駆使してクリーニングしました。


   • 丹念にクリーニングした結果、フロントパネルに輝きが戻りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 受信部の調整



   手順	SSG出力	KT-929 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : FM MUTING : ON	-	-
   2	-	76MHz 受信	L7	TP2 電圧 = 7.5V	OSC トラッキング調整
   3	-	90MHz 受信	TC5	TP2 電圧 = 25V
   4	手順2～3を数回繰り返す
   5	76MHz 30dB 無変調	76MHz 受信	L1 L2 L3 L6	R101 (470kΩ) リア側電圧 = 最大	RF トラッキング調整
   6	90MHz 30dB 無変調	90MHz 受信	TC1 TC2 TC3 TC4
   7	手順5～6を数回繰り返す
   8	83MHz 30dB 無変調	83MHz 受信	L5	R101 (470kΩ) リア側電圧 = 最大	IF 調整
   9	83MHz 90dB mono 1kHz		L8	D6 リア側波形 = 最大 オシロスコープで観測	PLL 検波調整
   10			L9	TP3～TP4 間電圧 = 0±10mV
   11			VR2 VR3 VR5	オーディオ出力 = 高調波歪最小	mono 歪補正
   12	83MHz 90dB stereo 1kHz L+R		VR8	下の [VCO 調整手順] を参照	VCO 調整
   13			VR7 L13	オーディオ出力 = 19kHz 成分最小	パイロットキャンセラ調整
   14	83MHz 90dB stereo 1kHz L-R		L14	オーディオ出力 = 最大	サブ信号調整
   15	83MHz 90dB stereo 1kHz L		VR4	L ch. オーディオ出力 = 高調波歪最小	stereo 歪補正
   16	83MHz 90dB stereo 1kHz L-R		VR6	オーディオ出力 = 高調波歪最小
   17	83MHz 90dB stereo1kHz R		VR9	L ch. オーディオ出力 = 最小	ステレオセパレーション調整
   18	83MHz 90dB stereo1kHz L		VR10	R ch. オーディオ出力 = 最小
   19	83MHz 60dB 無変調		VR1	S メータ = ちょうどフル	S メータ調整



   • VCO 調整手順



     手順	備考
     1	VR8 を反時計方向に回し切る
     2	VR8 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	VR8 を時計方向に回し切る
     4	VR8 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	VR8 を [手順2] と [手順4] の中間に設定する



2. AM 受信部の調整


   • [純正 AM ループアンテナ] を接続して調整します。



   手順	SSG出力	KT-929 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : AM MUTING : ON	-	-
   2	-	522kHz 受信	L18	TP2 電圧 = 2.8V	OSC トラッキング調整
   3	-	1611kHz 受信	TC7	TP2 電圧 = 20.0V
   4	手順2～3を数回繰り返す
   5	603kHz 30dB 無変調	603kHz 受信	L17	S メータ = 最大	RF トラッキング調整
   6	1404kHz 30dB 無変調	1404kHz 受信	TC6
   7	手順5～6を数回繰り返す
   8	999kHz 30dB 無変調	999kHz 受信	L19	S メータ = 最大	IF 調整



3. 再調整結果


   • 初期チェックで調整ズレは少ないのではと感じましたが、実際に再調整してみると、やはりズレていました。


     • FM フロントエンドが調整ズレしており、再調整で約10% 感度アップしました。


     • PLL 検波の同調点がマージン限界までズレていました。


     • MPX でセパレーションとパイロットキャンセラが結構ズレていました。


   • 再調整後は明らかに感度と音質が向上しました。


   • FM ステレオセパレーションは 70dB 取れました。 優秀です。


   • 再調整中にオーディオ出力のスペクトラムアナライズ結果を見て驚いたのですが、このチューナーの無音時の残留雑音はかなり少ないです。 残留雑音は -100dB 程度でした。 優秀です。



---

使ってみました

1. デザイン


   • 他の KENWOOD 製チューナー同様、高級感はあまり感じられない筐体


     • 無駄がない感じはします。


   • 操作系は極めてシンプル


     • 通常は FM/AM を選択してプリセットボタン (選局) を押すだけです。


   • 放送局のプリセットメモリは FM 6局＋AM 6局分しかなく、ちょっと少ないです。


   • ラストチャンネルメモリを実装しており、電源 OFF する前に聴いていた放送を、電源 ON と同時に再び聴くことができます。


   • オートクワイティング機能


     • S メータのレベル2以下で電波レベルに応じて徐々に効いてくる可変 Hi-Blend 機能です。


     • 電波の弱い放送を受信すると、この機能が働いて S/N が向上します。 ただし、ステレオセパレーションは徐々に低下します。


   • 取扱説明書に [TUNING MANUAL/AUTO] ボタンを MANUAL にするとモノラル受信となる と記述されていますが、実際にはステレオのままです。 変なの？？？


   • FM アンテナ入力は F 端子なので外来ノイズに強いです。


2. 感度と音質


   • FM の感度、セパレーション、音質とも非常に良い


     • とてもマイクロコンポ用に製造されたチューナーと思えません。


     • 手抜きがなくキチンと作られています。


   • FM の音質は特筆もの


     • おそらく、ブラインドテストしたら高級機と聴き分けできないと思います。


     • 天にも昇る心地の良い、さわやかで歪感の全くない音です。 ともかく音がクリアなのです。 本当に惚れ惚れします。


     • たぶん、ミニコン用途としては 間違ってできてしまった傑作 でしょう。 性能＆音質は高級機にも匹敵 します。


   • AM の感度はかなり良い


     • [AM IF BAND] ボリュームで IF 帯域を連続的に可変できます。


     • IF WIDE 端で聴く AM 放送はビックリするほど音が良いです。


     • AM チューナとしてもマトモです。


3. その他


   • 以下は KENWOOD チューナーの代表的機種と KT-929 のステレオセパレーション（カタログ値）を比較したものです。


     • KT-929 以外は値段の高い順に並べてあります。


     • 単位は dB です。 ( ) 内は NARROW 時です。



     周波数	D-3300T	KT-3030	KT-2020	KT-1100D	KT-1010F	KT-929
     1kHz	71 (60)	71 (60)	70 (55)	70 (55)	70 (50)	69
     50Hz～10kHz	60 (50)	60 (50)	55 (45)	55 (45)	50 (40)	55
     15kHz	50 (45)	50 (45)	45 (40)	45 (40)	40 (36)	50
     定価	140,000円	120,000円	74,800円	74,800円	59,800円	59,800円



   • これを見て判るのは、KT-929 の数値はかなり良いと言うことです。


     • KT-1010F を完全に超え、 KT-2020 や KT-1100D をも超え、 D-3300T や KT-3030 にも迫ることが判ります。


     • しかも、NARROW モードしかない KT-929 の数値は、全比較機種の NARROW 時の数値を全て超えます。


   • 自信を持ってお奨めできる機種


     • KT-929 は超マイナでほとんど知られていない機種ですが、 隠れた名器 に間違いありません！



---

レベルメータ

• FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 1～5 とあるのはレベル表示、×が消灯、○は点灯です。


• 83MHz 受信状態でチェックしました。 5段階表示でフルスケールが 60dB、表示の増減が滑らかとマトモに使えます。


• これを見ると、S/N 良く受信するためにはフルレベルの必要があります。



  アンテナ入力 (dB)	1	2	3	4	5
  ～11	×	×	×	×	×
  12～25	○	×	×	×	×
  26～34	○	○	×	×	×
  35～50	○	○	○	×	×
  51～59	○	○	○	○	×
  60～	○	○	○	○	○




---

仕様など

1. ドキュメント


   • KT-929 取扱説明書


2. 仕様


   • なかなか優れたスペックです。 実際に使ってみても、このスペック通りの性能があります。 私は FM 受信の S/N 比とステレオセパレーションの項目を重視します。 S/N なら 100dB (MONO) 前後、セパレーションなら 70dB (1kHz) 前後あれば優秀と判断します。 これらのスペックが良好なら、他の項目のスペックも良好なはずです。



   FM 受信部
   受信周波数範囲		76～90MHz (0.1MHz step)
   アンテナインピーダンス		75Ω不平衡
   感度 (IHF)		0.95uV, 10.8dBf
   S/N 50dB 感度	mono	1.8uV, 16.2dBf
   	stereo	24uV, 38.8dBf
   高調波歪率 (100% 変調)	周波数	100Hz	1kHz	15kHz	50Hz～10kHz
   	mono	0.009%	0.007%	0.03%	0.02%
   	stereo	0.03%	0.0095%	0.2%	0.1%
   S/N 比	mono	98dB (100% 変調、85dBf 入力)
   	stereo	88dB (100% 変調、85dBf 入力)
   キャプチャーレシオ		1.8dB
   実効選択度 (IHF : ±400kHz)		90dB
   ステレオセパレーション	周波数	100Hz	1kHz	15kHz	50Hz～10kHz
   	-	-	69dB	50dB	55dB
   周波数特性		20Hz～15kHz ±0.5dB
   イメージ妨害比 (84MHz)		96dB
   IF 妨害比 (84MHz)		120dB
   スプリアス妨害比 (84MHz)		120dB
   AM 抑圧比 (65dBf)		72dB
   サブキャリア抑圧比		70dB
   出力レベルおよび出力インピーダンス		600mV, 1.7kΩ (1kHz, 100% 変調)
   AM 受信部
   受信周波数範囲		522～1611kHz (9kHz step)
   感度		10uV, 250uV/m
   S/N 比		52dB (30% 変調, 1mV 入力)
   高調波歪率 (1000kHz)		0.3% (WIDE) 0.6% (NARROW)
   イメージ妨害比 (1000kHz)		40dB
   IF 妨害比 (1000kHz)		60dB
   選択度 (IHF)		30dB (WIDE) 50dB (NARROW)
   出力レベルおよび出力インピーダンス		180mV, 1.7kΩ (400Hz, 30% 変調)
   総合
   電源電圧		AC100V, 50/60Hz
   定格消費電力		11W
   外形寸法		340(W)×84(H)×367(D)mm
   重量		3.9kg
   その他
   発売時期		1984年
   定価		59,800円




---
