2010年12月24日、私のチューナページのファンから

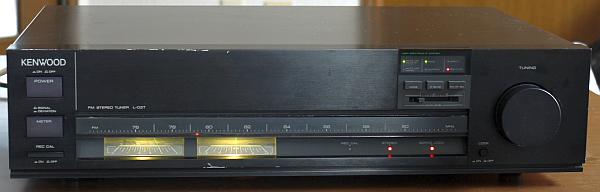

KENWOOD L-03T
の中古品をクリスマスプレントされました。
非常に良い作りです。
写真をクリックすると拡大写真を表示できます。
-
L-03T は
KT-1100
と全く同じデザインですが、基板が全く違います。
-
フレームは KT-1100 では普通の鉄板ですが、L-03T では
銅メッキ鉄板
です。
-
電源トランスは KT-1100 と同様で安っぽいです。
-
脚は KT-1100 と同様の小さいプラスチック脚で安っぽいです。
-
FM 5連＋AM 3連バリコンです。
L-03T は FM 専用機なので、AM バリコン部は使っていません。
-
基板を見て一番最初に気が付くのは IFT の数が物凄く多いことです。
逆に CF は 2個しかないです。
CF は通常の形状と違い、青色で細長い 4.5MHz 用です。
-
抵抗など少し大き目の部品を使っており、点検用底板があります。
このため、メンテナンスが楽です。

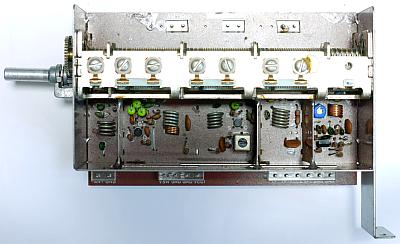

フロントエンド
-
FM 5連バリコンで以下の構成です。
(アンテナ)→[同調]→[Dual Gate FET]→[同調]→[同調]→[Mxer (Dual Gate FET)]←[OSC BUffer 同調 (FET)]←[OSC 同調 (TR)]
-
1連分は OSC バッファに使っているので、実質4連です。
-
RF 系は2点トラッキング調整できますが、空芯コイルなので調整は難しいです。
-
OSC はトリマーコンデンサによる1点トラッキングです。
コイルは高周波接着剤でしっかり固められているので調整不可能です。
-
フロントエンドは
KT-1000, KT-1100
のものと同じです。
ただし、入手した L-03T では OSC トリマコンデンサの形状が違いました。
-
IF 回路に入った際に FM 偏移を取り除き、IF フィルタを通して妨害信号を除去した後に、元の FM 信号に戻して検波する方式です。
-
相反関係にある「高選択度」と「低歪み」を両立させ、妨害排除能力を維持したまま歪を抑えることを目指します。
-
動作原理は以下です。
-
PLL 検波出力で VCO を周波数変調して、受信した FM 放送と全く同じ FM 偏移をもつ [VCO 信号 (6.2MHz)] を作成します。
-
1st Mixer の減算器で以下の処理を行い、IF 信号の FM 偏移を取り除いた [ノンスペクトラム IF 信号 (4.5MHz)] を作成します。
なぜ 4.5MHz とするの？ ですが、これはテレビ用の CF を使おうとしたためでしょう。
4.5MHz CF ならテレビ IF 標準なので、好みの特性の CF を選択できます。
[IF 入力信号 (10.7MHz)] － [VCO 発振信号 (6.2MHz)] ＝ [ノンスペクトラム IF 信号 (4.5MHz)]
-
[ノンスペクトラム IF 信号 (4.5MHz)] を急峻な BPF (バンドパスフィルタ) に通し高い選択度を確保します。
-
2nd Mixer の加算器を使って3の出力に1と同じ [VCO 発振信号 (6.2MHz)] を加え、FM 偏移を持つ [10.7MHz IF 信号] に戻します。
魔法みたいでしょ。
これが回路理論なのです。
[ノンスペクトラム IF 信号 (4.5MHz)] + [VCO 発振信号 (6.2MHz)] ＝ [IF 入力信号 (10.7MHz)]
-
[10.7MHz IF 信号] をリミッタ回路を通してから PLL 検波します。
-
PLL 検波出力で VCO を周波数変調して、受信した FM 放送と全く同じ FM 偏移をもつ [VCO 信号 (6.2MHz)] を作成します。
-
要は、ノンスペクトラム IF システムとは
検波回路まで含めたフィードバック制御 IF 回路
です。
BPF には狭帯域フィルタが使えるので、S/N が上がると同時に IF 歪を減らせるのです。
-
FM とは周波数変調のことなので、フロントエンドからの 10.7MHz は音声レベルにより周波数が変わります。
例えば、10.75MHz になったとすると、VCO も 6.25MHz になるよう制御されます。
同じ周波数偏移になるので 1st Mixer で 10.75MHz－6.25MHz＝4.5MHz となり、BPF を通る周波数は 4.5MHz のままです。
従って、BPF には狭帯域フィルタが使えるのです。
-
検波回路出力を VCO 制御に使うので、応答性の速い検波回路にする必要があります。
パルスカウント検波は遅延が大きく、この回路には使えません。
従って、KENWOOD はこの時点でパルスカウント検波を捨て、PLL 検波に転向したのでしょう。
-
動作原理の1の VCO は基板上で金属ケースで覆われた部分です。
-
動作原理の2の減算器と4の加算器を司るのは [NJM1496] (バランスド変復調) です。
-
構成は右図です。
複雑で調整も大変な超級構成
です。
このような IF 回路はもう二度と現れないでしょう。
-
PLL 検波方式
で以下の構成です。
(IF入力)→[uPC1163H]→[L25]→[ダイオードマトリックス]→[L26]→(検波出力)
-
同調点検出は PLL 検波出力をそのまま使っています。
-
[TR7040] を使った
Sample & Hold PLL MPX
です。
| メーカ | IC | 機能 |
| FUJITSU | MB84066B | Quad Analog Switch/Multiplexer (4066B と同じ) |
| JRC | NJM1496 | バランスド・変調／復調用回路 |
| NJM2043 | 2回路入り低雑音プリアンプ | |
| NJM4558 | 2回路入り汎用オペアンプ | |
| NJM4560 | 2回路入り汎用オペアンプ | |
| NEC | uPC1163H | FM IF アンプ |
| uPC1198H | FM IF アンプ | |
| TRIO-KENWOOD | TR7040 | Sample & Hold PLL MPX |
周波数ズレがあり、ズレ幅がフラフラ動く
高級機なんですから、もうちょっとデザインに気を使ってほしい
メータの操作感が良いです。
写真の FM フロントエンドの予備品を手配しました。
