Marantz ST-8

Marantz ST-8 をゲット！

シャンパンゴールドの超美しいチューナ！！！
2014年2月3日、埼玉県熊谷市の K さんからウッドケース入り Marantz ST-8 を研究用に寄贈いただき、2014年5月26日にメンテナンスを完了しました。

特長は オシロスコープ / ジャイロタッチチューニング / クォーツロック です。 オシロスコープは、チューニング / マルチパス / オーディオ / 外部機器スコープ として使用できます。

前回のメンテナンスから11年経ったので再メンテナンスして2025年4月10日に完了しました。

---

Marantz model 10B を現代風にリニューアルした ST-8

1. かつて Marantz には model 10B (#10B) というチューナの名機がありました。


   • 真空管式でオシロスコープ搭載のチューナで、今でも50万円くらいで取引されているようです。 もちろん中古価格で。


2. model 10B の後継機


   • 1972年発売の model 120 で半導体回路化しました。


   • 1975年発売の model 120B は model 120 の改良型です。


   • 1976年発売の model 150 は model 120B の改良型であると共に ST-8 の原型です。


3. そして登場したのが1978年発売の ST-8 ！！！


   • これまでのモデルと違い、PLL MPX IC などの IC 化を進め、最新のテクノロジーが導入されました。


   • 高性能・高音質に加えてオシロスコープ搭載という強烈な個性を持ったチューナは Marantz 以外にはないと思います。


   • 音を聴くだけではなく目でも楽しむという独創性はマニア垂涎 (すいぜん) の的です。



---

程度＆動作チェック

1. 寄贈者のコメント


   • 2013年5月15日 にマランツ首都圏サービスセンタで点検してもらいました。


   • これが 修理明細書 です。 個人情報はマスクしています。


2. 外観


   • 製造シリアル番号は [92F020062] です。 別売のウッドケースに入っています。


   • 新品同様な美しさ


     • フロントパネル上の印刷文字に欠けはなく、各ツマミやボタンは光り輝いています。


     • リアパネルの端子は金メッキされており、かつ、ダストカバーが取り付けてあったのでピカピカです。


     • ウッドケースにこの上に乗っていたであろう機器の足形や軽度のキズはありますが、綺麗なほうです。 補修塗り程度で修復できます。


   • 若干の問題


     • 本体とウッドケースを連結する底ネジが欠品しています。 このため、前側に傾けると本体がズリ落ちます。


     • 電源コードは交換してあり、オリジナルのものとは違います。 特に問題はありません。


     • ウッドケースに入っているので天板カバーがありません。


       • これで正解なのですが、ウッドケースを外して使おうと思ったら困るかもしれません。


3. 電源 ON してチェック


   • 電源は正常に入り、ランプ切れはありません。


     • フィラメントランプは [ダイヤルスケール照明] [ダイヤル指針照明] [オシロスコープ目盛照明] にだけ使われています。


     • 上記以外は赤色 LED です。


   • FM は良好にステレオ受信できました。 AM も良好に受信できました。


   • オシロスコープの表示は良好ですが、AUDIO 表示で波形が大き過ぎることより、ゲインが高過ぎるようです。


4. ウッドケースを外してチェック


   • 使用 IC のロット番号より、本機は [1978年製造品] と判明しました。


   • オシロスコープ用電源に使われている [C804] 電解コンデンサがかなり熱いです。 ここには 200V 以上かかっています。


     • 通常、電解コンデンサ自身が発熱することはないです。 劣化しています。


   • 筐体内部の AM バーアンテナのリード線接続部に補修跡がありました。 どこかの時点でバーアンテナを交換したのかな？


   • 以上の他に問題はなく、基板は非常に綺麗です。



---

ブロック図

• 超高級機らしい立派な構成です。



---

カバーを開けてみました

1. 大量に物量投入された作り

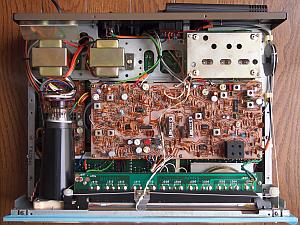

   • シャーシ上側に [FM フロントエンド] [IF 基板] [オシロ基板] [PL 基板] があります。 写真をクリックすると拡大表示できます。


     • リアパネル側右にある金属ケースは [FM フロントエンド] です。


     • [PL 基板] にはガラス管フューズと同じ大きさの 8V フィラメントランプが6本実装されています。


       • 自動車用のバニティランプで STANLEY 8V 0.3V と思います。


       • ランプ交換は簡単ですが、今では入手が難しいと思われます。


     • 電源トランスは2個搭載されており、正面から見て右側トランスはダイヤル照明専用です。

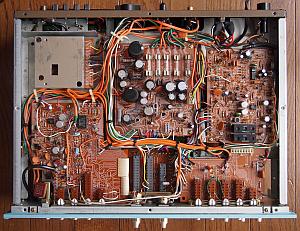

   • シャーシ下側に [クォーツロック基板] [MPX 基板] [AF 基板] [電源基板] があります。 写真をクリックすると拡大表示できます。


     • 写真左上にある金属ケース部は [クォーツロック基板] です。


     • 写真中央上にある基板は [電源基板] です。


     • 写真右上にある基板は [MPX 基板] です。


     • 写真左下にある基板は [AF 基板] です。


   • IC を使用して合理化が図られています。



     メーカ	IC	機能
     JRC	NJM4558	Dual Operational Amplifier
     HITACHI	HA11223W	PLL FM Stereo Demodulator with Pilot Cancel
     NEC	uPC555H	FM IF Amplifier
     	uPC1163H	FM IF Amplifier
     	uPD861C	PLL 周波数シンセサイザ
     SANYO	LA1222	FM IF Amplifier
     	LA1240	AM System



2. FM フロントエンド


   • ガラスエポキシ基板が使用されており、吸湿による特性劣化の心配がありません。


   • 5連バリコンの以下の豪華な構成です。 RF 系は贅沢にもオール N-MOS FET です。

     (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→[Dual Gate FET]→[同調]→①→[Mixer : Dual Gate FET]→[IFT]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF ＆ 検波部


   • IF 段は独立した [メイン IF 回路] と [サブ IF 回路] で構成します。 各々にレシオ検波部があり、複雑な構成です。


   • メイン IF 回路


     • wide/narrow 切換ができます。


     • 優れた位相特性を持つ [4極リニアフェイズ LC フィルタ] と [SAW (弾性表面フィルタ)] を搭載しています。


     • SCA 放送の干渉を避ける [LC 型アンチバーディフィルタ] を搭載しています。


     • wide 時

       (FE)→[FET]→[4極リニアフェイズ LC フィルタ]→[TR]→[LA1222]→②

       ②→[FET]→[SAW]→[uPC1163H]→[uPC1163H]→[LA1222]→[TR×2 差動]→[レシオ検波 IFT (L205/L206)]→[差動 TR]→[TR]→[LC 型アンチバーディフィルタ]→(MPX)


     • narrow 時

       (FE)→[FET]→[CF]→[CF]→[TR]→③

       ③→[IFT]→[LA1222]→[SAW]→[uPC1163H]→②


   • サブ IF 回路


     • マルチパスモニタやミューティング制御などを行います。 以下の構成です。

       ③→[uPC555H]→[IFT]→[TR]→[TR]→[CF]→[LA1222]→[TR]→[レシオ検波 IFT (L212/L213)]→(同調点検出/マルチパスモニタ)


4. FM MPX 部


   • [HA11223] を使った PLL MPX です。 パイロット信号キャンセラー回路を備えています。


5. FM クォーツロック部


   • [uPD861D] を使って 0.1MHz 単位に PLL ロックする回路です。


   • 専用 LSI を使っているので調整が不要です。 今までに見たクォーツロック回路で一番 完成度が高い です。


6. AM 部


   • 3連バリコンを使い RF アンプが1段追加されているので、感度や選択度が向上しています。 [LA1240] で全てを構成します。



---

リペア (その1)：劣化した電解コンデンサを交換

1. 概要


   • 通電して時間が経つとオシロスコープ用電源に使われている [C804] がかなり熱くなります。


   • 通常、電解コンデンサ自身が熱を発することはないです。 劣化しています。


2. 電解コンデンサ交換


   • 劣化しているのは [C804] ですが、隣にある [C803] も同一容量・耐圧です。 念のため、2個とも交換しました。


   • 下が交換リストです。 容量と耐熱を上げました。



     部品番号	交換前	交換後	備考
     C803	10uF/250V (85℃)	33uF/250V (105℃)	念のため交換
     C804	10uF/250V (85℃)	33uF/250V (105℃)	劣化していた



   • 左の写真は交換後で、手前が [C804]、奥が [C803] です。 右の写真は基板に実装されていた劣化した古い電解コンデンサです。

     　


3. 交換後の動作チェック


   • ずっと通電したままにしても電解コンデンサが発熱することはありませんでした。 直りました！



---

リペア (その2)：その他

1. 本体とウッドケースを連結する底ネジが欠品している。

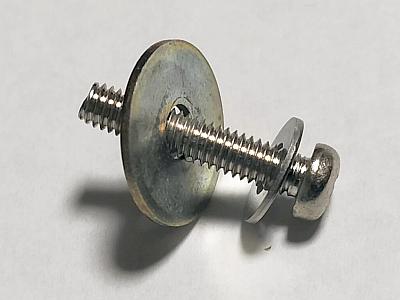

   • [長さ 20～25mm の M4 ネジ]＋[直径 16mm の M4 平ワッシャ] 4セットを取り付けました。


   • 右の写真のセットです。


2. オシロスコープのゲインが高過ぎる。


   • 後述の「オシロスコープ部の調整」を実施して適正値に再調整しました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 基板名称


   • 以下のように11枚の基板で構成されています。 膨大です。



     基板名称	機能	搭載スイッチ / ランプ	備考
     P100	FM フロントエンド		AM バリコンを含む
     P200	IF 基板		AM 受信部を含む
     P300	MPX 基板		MUTING 回路を含む
     P800	電源基板
     P900	オシロスコープ基板
     PC50	クォーツロック基板
     PT00	AF 基板	SW : [MONO] [MPX FILTER] [REC] [QUARTZ]	タッチセンサ回路を含む MUTING リレーを含む
     PR00	オシロスコープ入力切替基板	SW : [SCOPE ON] [EXT] [AUDIO] [TUNING] [MULTIPATH]
     PS01	バンド切替基板	SW : [AM] [FM] [IF-WIDE]
     PY01	バンド表示基板	LED : [AM] [FM] [IF-WIDE]
     PZ01	PL 基板	[8V/0.3A フィラメントランプ]×6本	FUSE 型バニティランプ



2. 調整ポイント ・・・ 調整箇所が多くて大変です。備考に調整不要と記載した箇所は不具合がなければ触らなくてよいです。


   • P100 (FM フロントエンド)



     FM/AM	調整箇所	種別	内容	備考
     FM	L101 L102 L103 L104	L	RF トラッキング
     	FM RF バリコントリマ×4	TC
     	L106	L	OSC トラッキング
     	FM OSC バリコントリマ	TC		小型バリコン形状
     	L105	IFT	IFT
     AM	AM RF バリコントリマ×2	TC	RF トラッキング (HIGH)
     	AM OSC バリコントリマ		OSC トラッキング (HIGH)



   • P200 (IF 基板)



     FM/AM	調整箇所	種別	内容	備考
     FM	F201	LC	IF リニアフェイズフィルタ	調整不要
     	L205 L206	IFT	レシオ検波 (メイン IF)
     	L207 L208 L209	LC	アンチバーディフィルタ	調整不要
     	C294	TC	narrow IF 歪補正
     	L202	IFT	narrow IFT
     	L203		IFT (サブ IF)
     	L212 L213		レシオ検波 (サブ IF)
     	RB10	VR	MUTING LEVEL (MIN)
     	RB11		S メータ
     	RB27		MULTIPATH (H)
     	RB47		MUTING LEVEL (MAX)
     AM	バーアンテナ L151	L	RF トラッキング (LOW)
     	L152		OSC トラッキング (LOW)
     	L153 L154	IFT	IFT
     	R152	VR	S メータ



   • P300 (MPX 基板)

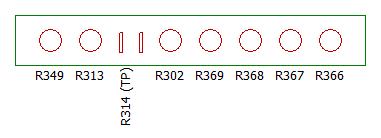

     • シャーシの左側に穴が開けられており、右の図のように半固定抵抗器が並んでいます。




     FM/AM	調整箇所	種別	内容	備考
     FM	R302	VR	Pilot Cancel
     	R313		VCO (76kHz)
     	R349		同調点検出
     	R366		wide separation (R)
     	R367		narrow separation (R)
     	R368		narrow separation (L)
     	R369		wide separation (L)
     	L301	LC	LPF (L)	調整不要
     	L302		LPF (R)	調整不要



   • P900 (オシロスコープ基板)



     FM/AM	調整箇所	種別	内容	備考
     -	R925	VR	H. CENTER
     	R926		V. CENTER
     	R927		H. GAIN
     	R928		V. GAIN
     FM/AM	R931		TUNING BIAS



   • PC50 (クォーツロック基板)



     FM/AM	調整箇所	種別	内容	備考
     FM	CC56	TC	クリスタル発信周波数の微調整	調整不要



   • PT00 (AF 基板)

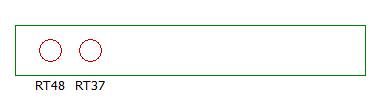

     • シャーシの右側に穴が開けられており、右の図のように半固定抵抗器が並んでいます。




     FM/AM	調整箇所	種別	内容	備考
     FM	RT37	VR	REC LEVEL (400Hz)
     	RT48	VR	タッチセンサ感度	調整不要
     	LT02	L	タッチセンサ周波数	調整不要



3. 電源電圧の確認


   • 電源基板 (P800) の端子で測定します。 実測値は以下のように良好でした。



     [P800] 端子	公称電圧	実測電圧	判定	使用先	備考
     J801-1～2	AC7V	AC5.70V	〇	オシロスコープ
     J801-1～GND J801-2～GND	-650V	-639V	〇
     J801-3	GND	-	-
     J801-4	+240V	+200V	〇
     J801-5	-14V	-13.6V	〇
     J801-6	+14V	+13.7V	〇
     J805 J813 J822	GND	-	-	フロントエンド IF MPX AF クォーツロック
     J806 J809 J825	+14V	+13.7V	〇	フロントエンド IF MPX AF
     J807 J808	+14V	+14.5V	〇	IF 差動回路 MPX オペアンプ AF オペアンプ
     J810 J811	-14V	-13.6V	〇	IF 差動回路 MPX オペアンプ AF オペアンプ
     J812	+5V	+4.85V	〇	クォーツロック LED
     J823～GND	AC16V	AC16.5V	〇	照明
     J824	+17.5V	+13.7V	〇	AF クォーツロック	リレー電源としてのみ使用



4. FM 受信部の調整


   • 本機は部品投入量が膨大なので調整項目も多いです。 手順の順番通りに実施する必要があります。



   手順	SSG出力	ST-8 の設定	調整箇所	TP 及び調整値	備考
   1	CF カラーマーキングを確認する 　　fCF ＝ IF 周波数 本機は赤色の fCF ＝ 10.70MHz だった
   2	-	BAND : FM IF-WIDE : ON QUATZ LOCK : OFF REC LEVEL : OFF MPX NOISE FILTER : OFF MONO : OFF MUTING LEVEL : OFF scope display : TUNING VERT : 中点位置 HORIZ : 中点位置 EXT LEVEL : 最小位置	-	-
   3	fCF 90dB 無変調	SSG 出力を IF 基板 J201 へ入力	IF 基板 L213	IF 基板 J220～J218 間電圧 = 0±10mV	同調点調整
   4	78MHz 90dB 無変調	78MHz 受信	フロントエンド L106	IF 基板 J220～J218 間電圧 = 0±10mV	OSC トラッキング調整
   5	88MHz 90dB 無変調	88MHz 受信	フロントエンド FM OSC トリマ
   6	手順4～5を数回繰り返す
   7	78MHz 30dB 無変調	78MHz 受信	フロントエンド L101 L102 L103 L104	IF 基板 J212 電圧 = 最大	RF トラッキング調整
   8	88MHz 30dB 無変調	88MHz 受信	フロントエンド FM RF トリマ×4
   9	手順7～8を数回繰り返す
   10	83MHz 30dB 無変調	83MHz 受信 QUATZ LOCK : ON	フロントエンド L105	IF 基板 J212 電圧 = 最大	メイン IF 調整
   11			IF 基板 L203		サブ IF 調整
   12		83MHz 受信 IF-WIDE : OFF	IF 基板 L202		メイン IF narrow 調整
   13	83MHz 90dB mono 1kHz	83MHz 受信 IF-WIDE : ON	IF 基板 L205	オーディオ出力 = 高調波歪最小	レシオ検波調整
   14			IF 基板 L206	IF 基板 J226 電圧 = 0±10mV
   15	手順13～14を数回繰り返す
   16	83MHz 90dB 無変調	83MHz 受信	MPX 基板 R313	R314 = 76kHz±200Hz 周波数カウンタで測定	VCO 調整
   17	83MHz 90dB stereo 1kHz L+R		MPX 基板 R302	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   18	83MHz 90dB stereo 1kHz L-R		フロントエンド L105	オーディオ出力 = 高調波歪最小	wide stereo IF 歪補正 ±90度の範囲で調整する
   19	83MHz 90dB stereo 1kHz R		MPX 基板 R369	オーディオ出力 (L) = 最小	wide セパレーション調整 (L)
   20	83MHz 90dB stereo 1kHz L		MPX 基板 R366	オーディオ出力 (R) = 最小	wide セパレーション調整 (R)
   21	83MHz 90dB stereo 1kHz L-R	83MHz 受信 IF-WIDE : OFF	IF 基板 C294	オーディオ出力 = 高調波歪最小	narrow stereo IF 歪補正
   22	83MHz 90dB stereo 1kHz R		MPX 基板 R368	オーディオ出力 (L) = 最小	narrow セパレーション調整 (L)
   23	83MHz 90dB stereo 1kHz L		MPX 基板 R367	オーディオ出力 (R) = 最小	narrow セパレーション調整 (R)
   24	83MHz 17dB mono 1kHz	83MHz 受信 IF-WIDE : ON MUTING LEVEL : 最小	IF 基板 RB10	MUTING = ON/OFF 閾	MUTING 調整
   25	83MHz 34dB mono 1kHz	83MHz 受信 MUTING LEVEL : 最大	IF 基板 RB47
   26	83MHz 90dB mono 1kHz	83MHz 受信 QUATZ LOCK : OFF MUTING LEVEL : センタ	MPX 基板 R349	SSG の周波数を変更し 82.92～83.08MHz で MUTING = OFF 上記の範囲外で MUTING = ON となるよう R349 を調整する	離調 MUTING 調整
   27	83MHz 90dB mono 400Hz	83MHz 受信 QUATZ LOCK : ON	-	オーディオ出力 = 記録	REC LEVEL 調整
   28		83MHz 受信 REC LEVEL : ON	AF 基板 RT37	オーディオ出力 = 手順27の -6dB
   29	83MHz 90dB mono 1kHz	83MHz 受信 REC LEVEL : OFF scope display : MULTIPATH	IF 基板 L212	オシロスコープ 水平振幅 = 最大	MULTIPATH 調整 (H)



5. AM 受信部の調整



   手順	SSG出力	ST-8 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM REC LEVEL : OFF scope display : TUNING	-	-
   2	600kHz 60dB 無変調	600kHz 受信	IF 基板 L152	オシロスコープ S レベル = 最大	OSC トラッキング調整
   3	1400kHz 60dB 無変調	1400kHz 受信	フロントエンド AM OSC トリマ
   4	手順2～3を数回繰り返す
   5	600kHz 40dB 無変調	600kHz 受信	バーアンテナ	オシロスコープ S レベル = 最大	RF トラッキング調整
   			IF 基板 L151
   6	1400kHz 40dB 無変調	1400kHz 受信	フロントエンド AM RF トリマ×2
   7	手順5～6を数回繰り返す
   8	1000kHz 40dB 無変調	1000kHz 受信	IF 基板 L153 L154	オシロスコープ S レベル = 最大	IF 調整



6. オシロスコープ部の調整


   • オシロスコープ調整


     • オシロスコープ基板には高電圧 (1kV) が印加されているので感電に注意！！！


     • オシロスコープ基板のボリュームを調整する際にはセラミックドライバを使います。


     • 金属ドライバだと帯磁で電子線走行に影響するし、感電するかもしれません。



     手順	ST-8 の設定	調整箇所	TP 及び調整値	備考
     1	BAND : FM IF-WIDE : ON QUATZ LOCK : OFF REC LEVEL : OFF MPX NOISE FILTER : OFF MONO : OFF MUTING LEVEL : OFF scope display : EXT VERT : 中点位置 HORIZ : 中点位置 EXT LEVEL : 最小位置	オシロスコープ基板 R925 (H. CENTER) R926 (V. CENTER)	オシロスコープ輝点 = 中央	中点調整
     2	REC LEVEL : ON scope display : AUDIO	オシロスコープ基板 R927 (H. GAIN) R928 (V. GAIN)	オシロスコープ振幅 V 振幅 = 3 H 振幅 = 3 輝線の傾きが45度となる	ゲイン調整 　L ch = V 　R ch = H
     3	手順1～2を数回繰り返す
     4	REC LEVEL : OFF scope display : EXT と TUNINGを同時に押す	オシロスコープ基板 R931	オシロスコープ輝点 = 一番下	TUNING BIAS 調整



   • FM レベル表示調整



     手順	SSG出力	ST-8 の設定	調整箇所	TP 及び調整値	備考
     1	-	BAND : FM IF-WIDE : ON QUATZ LOCK : ON REC LEVEL : OFF scope display : TUNING	-	-
     2	83MHz 100dB 無変調	83MHz 受信 IF WIDE : ON	IF 基板 RB11	オシロスコープ S レベル = 6	S メータ調整
     3	83MHz 90dB mono 1kHz	83MHz 受信 scope display : MULTIPATH	IF 基板 RB27	オシロスコープ 水平振幅 = 6	MULTIPATH 調整 (H)



   • AM レベル表示調整



     手順	SSG出力	ST-8 の設定	調整箇所	TP 及び調整値	備考
     1	-	BAND : AM REC LEVEL : OFF scope display : TUNING	-	-
     2	1000kHz 100dB 無変調	1000kHz 受信	IF 基板 R152	オシロスコープ S レベル = 6	S メータ調整



7. 調整結果


   • FM 受信


     • ステレオセパレーションなどは以下となりました。 優秀な数値です。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	wide	stereo	70	63	dB
       	narrow		70	60	dB
       高調波歪率 (1kHz)	wide	mono	0.037		%
       		stereo	0.044		%
       	narrow	mono	0.058		%
       		stereo	0.058		%
       パイロット信号キャリアリーク	wide	stereo	-81	-80	dB
       オーディオ出力レベル偏差 (1kHz)	wide	mono	0	+0.16	dB
       REC LEVEL 信号	wide	mono	398.4Hz		Hz
       			-6.0		dB



   • AM 受信


     • 少しだけ調整ズレがありましたが、再調整で蘇りました。



---

使ってみました

1. Marantz 最後の名機チューナ


   • 別売のウッドケース入り ST-8 は1978年に定価15万円ほどですが、現在の貨幣価値に換算すると30万円くらいと思います。


     • ちなみに、1974年に販売されていたトヨタ自動車「カローラ」の価格は、クーペデラックスで53万7千円でした。


     • この15万円という価格がいかに高いものだったかわかると思います。


   • 現在同じ物を製作するとやはり30万円以上になると思いますが、もうこのような製造の手間がかかる豪華チューナは発売されないでしょう。


   • この意味で中古ではありますが、現存する Marantz 最後の名機チューナでしょう。


2. 優美な Marantz デザイン


   • 本機は別売のウッドケースに入っていることもあり巨漢です。 アンプより重い！


   • 眺めて触れて ウットリ 。 オブジェとしての価値も十分です。 所有する喜びを感じます。


   • フロントパネル、スイッチ、ツマミはシャンパンゴールドで統一され、眩しく輝いて非常に美しいです。 全てアルミ材でできています。


   • スイッチ、ツマミ、ノブ、オシロスコープの飾り枠が凝った形状で高級感が漂います。


   • ジャイロチューニングノブは無垢のアルミ材でできています。 高級感のある動作フィーリングです。


   • フロントパネル面の文字はマランツ独特の格好良いフォントです。


   • スカイブルーとレッドのコーディネート


     • ダイヤルスケールはバックから照明されてスカイブルーに浮かび上がります。


     • ダイヤル指針は、先端のみがレッドに光ります。


     • LED の色は全てレッドです。 オシロスコープの波形表示はスカイブルーです。


3. 優れた装備


   • オシロスコープ


     • このオシロスコープ搭載が他社と差別化する大きな特長です。 超高級感を醸し出しています。


     • チューニング／マルチパス／オーディオ／外部機器スコープ として使用できます。


     • FM 受信時にチューニングスコープとして使うと、垂直方向で電波信号レベル、水平方向で同調状態を同時に表示できます。


     • AM 受信時にチューニングスコープとして使うと、垂直方向で電波信号レベルを表示できます。


   • ジャイロタッチチューニング


     • チューニングノブが水平方向に配置されています。 これも他社と差別化する大きな特長です。


     • 重くて大きな円盤状のノブを採用できるため、重いがスーと動作して高級感を感じます。


     • ダイヤル指針の動きは非常にスムーズでバックラッシュを感じません。


     • 受信周波数とダイヤル表示はピッタリ合います。 バリコンが高精度なのでしょう。


   • クォーツロック


     • FM にのみ有効で、高精度水晶発振の精度で受信周波数をロックします。


     • ジャイロに手を当てるとロック解除され、この状態で放送局を受信し、手を離した瞬間に周波数ロックされます。 非常に動作が速く快適です。


     • ロックする周波数オフセット範囲が広く、適当に同調操作してもロックされます。


     • バリコン式チューナではクォーツロックの有無が実使用での高調波歪率の大きな違いになります。


       • 調整では測定器を使ってピッタリの周波数に合わせて計測するので、クォーツロックの有無に関わらず良い性能が出ます。


       • 放送局の周波数と 20kHz でもズレると高調波歪率は1桁悪くなります。 実使用時に手動でピッタリ合わせるのはほぼ不可能です。


       • サーボロック (AFC) 機構が付いたチューナでもせいぜい ±20kHz に収めるのが限界です。


       • それがクォーツロックならピタリと放送局の周波数に合うのです。 圧倒的に有利です。


   • その他の装備


     • IF バンドを wide/narrow に切換できます。


     • [MPX NOISE FILTER] スイッチは一般的には Hi-Blend と呼ばれているものです。


       • 電波が弱くて雑音が多い場合に ON にすると高域ノイズを低減します。


       • ただし、高域のステレオセパレーションが悪化します。 通常は OFF で使います。


     • [REC LEVEL] スイッチは 50% 変調同等の 400Hz のテスト信号をオーディオ出力します。


       • これを使って、録音機のレベル合わせができます。


     • FM アンテナ入力は F 端子なので、雑音電波が混入しないです。


     • リアパネル上の RCA 端子は全て金メッキされています。 錆びる心配がないです。


4. さすが！ 名機 model 10B の流れを汲んだ高性能マシン


   • FM の感度は良く、Marantz 伝統のダイナミックな音質です。


     • 音を塊でゴツンゴツン出す感じで、モニタ的な細かい音を出す KENWOOD L-02T とは傾向が違います。


     • セパレーションが良く解像度が高いです。


     • クォーツロックの動作が非常に速く、一旦ロックすると超安定です。 気持ちが良いです。


   • FM を聴き込んでいますが、やはりすごく音が良いです。


     • 高音だけでなく低音にも艶があるというか、名機というか、本物というか。


   • AM の感度は良く、(AM にしては) 音が良いです。 3連バリコンなので感度と選択度も良いです。


   • オシロスコープは眺めていて楽しいです。 音の広がりが耳だけでなく目で見えます。 高級で神秘的な雰囲気を感じます。


   • 良好デザインと高性能が相まって満足度の高いチューナです。



---

仕様ほか

1. ドキュメント


   • [ST-8 取扱説明書] は電網にありませんでしたが [ST-8 mkⅡ 取扱説明書] はありました。


     • お互いに何が違うのかわからない全く同じ外観です。 たぶん、これが使えると思います。


     • スペック上の違いは [ST-8] の AM 受信範囲が 535～1605kHz に対し、[ST-8 mkⅡ] は 531～1602kHz です。 これ以外は同じです。


     • このような超高級チューナで AM を聴く人はほぼいないと思われ、実質同じと思います。


     • Marantz ST-8 mkⅡ 取扱説明書


     • Marantz ST-8 調整手順書


       • model 2130 の英文を筆者が翻訳したものですが、このまま ST-8 に使えます。


       • 翻訳間違いあると思うので信じないでください。 あくまで参考です。


       • あと、オシロスコープの調整手順は元々間違っていると思います。 輝線振幅を 8cm にしろと書いてありますが、オシロ管面は 5cm しかないので、この通りにできません。 また、調整ボリュームの部品番号が間違っています。 原文のまま訳しています。


     • Marantz ST-8 (ESOTEC) - Details (海外版)


   • [ST-8 サービスマニュアル] は電網にありませんでしたが [ST-8 / PM-8 サービスデータ] はありました。


     • プリメインアンプ Marantz PM-8 のデータもブッキングされたドキュメントです。 パーツリストや回路図などが掲載されています。


     • Marantz ST-8 / PM-8 サービスデータ


   • [model 2130] は日本未発売ですが [ST-8] と同じと思われます。

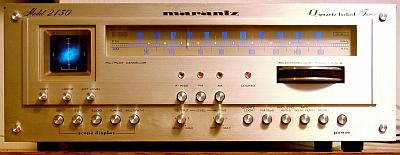

     • 右の写真は [model 2130] ですが [ST-8] とほぼ同じ作りです。 写真をクリックすると大きな写真を表示できます。


     • [model 2130] 回路図と [ST-8] の現物を比べると、パーツ番号などピッタリ合致します。


     • Marantz model 2130 Handbook of Instructions


     • Marantz model 2130 Service Manual


     • Marantz model 2130 Schematic


2. ST-8 の兄弟


   • ST-8 には以下の兄弟がいます。



     モデル	発売	備考
     model 2130	1977年	日本未発売
     ST 7	1978年	日本未発売
     ST-8	1978年	本機
     ST-8 mkⅡ	1980年



   • 右の写真は ST 7 です。


     • ST-8 をブラックタイプにしたもので、それ以外は同じらしい。


     • TIC によると ST-7 ではなく、ST 7 が正しいとのこと。


3. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz
   実用感度	1.6uV (旧 IHF) / 9.3dBf (新 IHF)
   S/N 比 50dB 感度	mono： 2.8uV / 14.1dBf stereo： 28uV / 34.2dBf
   クワイエッティングスロープ	58dB (20dBf) 64dB (25dBf) 76dB (40dBf)
   S/N 比	mono： 84dB stereo： 80dB
   高調波歪率	mono wide： 0.04% mono narrow： 0.07% stereo wide： 0.06% stereo narrow： 0.08%
   周波数特性	30Hz～15kHz +0.2dB -1dB
   キャプチャーレシオ	wide： 0.8dB narrow： 1.2dB
   実効選択度	wide 50dB narrow 90dB
   イメージ妨害比	120dB
   IF 妨害比	120dB
   AM 抑圧比	70dB
   ステレオセパレーション	48dB (100Hz) 55dB (1kHz) 45dB (10kHz)
   アンテナインピーダンス	75Ω不平衡型 (F 端子) 300Ω平衡型
   AM 受信部
   受信周波数範囲	535～1605kHz
   感度	10uV
   S/N 比	55dB
   選択度	60dB
   イメージ妨害比	80dB
   総合
   出力レベル/インピーダンス	固定： 0.16V/1kΩ 可変： 0～0.32V/1kΩ
   電源電圧	AC100V, 50/60Hz
   定格消費電力	30W
   外形寸法	414(W)×146(H)×302(D)mm
   重量	9kg
   別売キャビネット	WC-77 8,000円 (ウォールナット仕上げ) WC-77N 12,500円 (マホガニー仕上げ)
   その他
   発売時期	1978年9月
   定価	135,000円 (当時は消費税なし)




---
