Technics ST-G900 がやってきた！

2008年6月23日、私のチューナーページのファンより、まだ実物を見たことのなかった Technics ST-G900 を研究材料として借用しました。リペア中に壊れても補償しないということで・・・

1991年頃の 受注生産モデル だったので希少品です。中古市場には滅多に出てきません。定価100,000円です。

早速、外観＆動作チェックしました。

汚れやキズが見当たらない、とても綺麗な逸品です。フロントパネルのシャンパンゴールドが眩しく、鏡面仕上げのサイドウッドも光り輝いています。従来の Technics らしくない精悍なスタイルです。
取扱説明書が添付されており、その表紙に購入日とオーナーの名前が手書きされていました。「1992年6月30日」と書かれていました。（仕様の項に添付した取扱説明書では、画像処理でこの手書メモは消去してあります。個人情報保護。）
残念ながら大きく調整ズレしているようです。
- RF WIDE / NARROW 切り替えで、NARROW が WIDE より 12dB 感度落ちします。アンテナに SSG から 83MHz 60dB の電波を注入し、ST-G900 のレベルメータを読んだ結果は以下です。 IF の調整ズレはほぼない感じですが、RF の調整ズレが大きいと思われます。実際に放送を受信してみても、かなりの感度落ちを感じます。
```
　　RF WIDE   / IF WIDE   : 52dB
　　RF WIDE   / IF NARROW : 52dB
　　RF NARROW / IF WIDE   : 40dB
　　RF NARROW / IF NARROW : 38dB
```
- 無変調の電波を注入すると、ビューンという小さい唸り音がオーディオ出力から出ます。オカシイです。しばらく電源 ON のままにしておくと、唸り音はだんだん小さくなります。おそらく、MPX の PLL 辺りが調整ズレしているのでしょう。
- 音にかなりの歪を感じます。鼻づまりしかけているような音で、落ち着かない騒がしい聴き疲れする音です。これでは音楽を楽しめません。
- ステレオ時のセパレーションと高調波歪率 (1kHz) は以下でした。やはり少し劣化しています。
```
　　LEFT  : 51dB, 0.092%
　　RIGHT : 46dB, 0.092%
```
- パイロット信号 (19kHz) キャリアリークは -68dB でしたので、これは問題ないです。

カバーを開けてみました

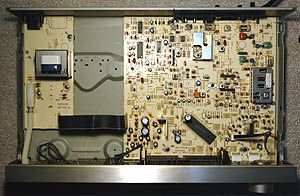

開けてビックリしました。定価 59,800円の ST-G90 とほぼ同じ基板です。もっと高級なのが実装されている期待があったので、余計にビックリしました。写真をクリックすると拡大写真を表示できます。
- メイン基板は、ほぼ ST-G90 と同じです。
  - 部品のグレードは同じです。
  - 微妙に部品配置が違います。
  - チューニングノブ回路周りの部品が増えています。
  - パイロット信号キャンセル調整用ボリューム (VR301) がなぜか？なくなっています。
- 電源トランスが載っている基板も GT-90 とほぼ同じです。
- 海外では ST-G900 のサイドウッドがなく、ブラックパネルのものが ST-G90 として製品化されています。よって、 「ST-G900」「日本版 ST-G90」「海外版 ST-G90」は同じ と言えます。性能も同じでしょう。
- 以上より、ST-G900 は車で言えば特別限定仕様車みたいなものでしょう。
  ST-G90 のフロントパネルと天板のグレードを上げ、サイドウッドを付け、端子類を金メッキにし、脚を立派なものにし、蛍光表示器を白表示基調から橙表示基調にし、チューニングノブを付けた。 ST-G90 にあった外部リモート端子を省略した。
- 推測ですが、「日本版 ST-G90」をチューニングノブ付きに変更したものが「海外版 ST-G90」で、「ST-G900」はこの「海外版 ST-G90」を日本向けに変更して限定版として売り出したのだと思います。よって、基本性能は同じ・・・
紙エポキシ基板に部品が整然と並んでおり、作りが良く、基板サイズも大きく、まさにオーディオクラスです。
ケーブルを手配線している箇所は全くなく、合理化された物づくりは、さすが松下は手馴れているようです。
FM フロントエンドの構成が凄い！
- フロントエンド部の回路図はこちらです。
- シールドケース入りミツミ製の汎用4連バリキャップフロントエンド（これは ST-G560 や ST-G60 と同じです。）に、更に3連バリキャップの RF 回路が追加されており、全部で7連バリキャップとして動作するように組まれています。
- 4連バリキャップとしての動作が RF WIDE で、7連バリキャップ時が RF NARROW です。追加の3連バリキャップ RF 部を ON/OFF する回路にリレーを2個使っています。
- 7連バリキャップ時は、 デュアル同調→Dual gate FET→シングル同調→シングル同調→Dual gate FET→シングル同調→Dual gate FET ミクサ←FET 発振 のオール FET 構成で豪華です。追加された RF NARROW 部はトラッキング調整できますが、WIDE のフロントエンド部はトラッキング調整できません。
- 7連バリキャップという凄まじいフロントエンドですが、疑問もあります・・・ なぜ？汎用フロントエンドに別回路の RF 段を継ぎ足したの？
  - 10万円もする高級機なのだから、本来は Technics ST-S8 のように独自回路の本格的なフロントエンドにすべきです。
  - [汎用品] + [継ぎ足し回路] ということで、コイル等の高周波部品の特性（温度ドリフトとか）が揃うはずがないです。
  - 汎用フロントエンドはトラッキング調整ができず、追加されたの RF 段はトラッキング調整ができると、設計思想統一されていません。
  - なんだか「付け刃」の感じ がしてしまいます。松下は、やはり優良家電メーカーであって、高級オーディオメーカーではないのでしょう・・・
IF 部はユニフェーズ CF×5個も使っています。 IF アンプには AN278×3個や差動アンプ構成トランジスタなど、これも豪華です。ただし、IF 歪補正回路などは組み込まれていません。
FM 検波部は PLL 検波です。 PLL 発振部は金属シールドされています。位相検出＆検波はバランスド検波です。 PLL 帰還回路には FET による歪補正回路が入っています。
MPX 部は IC302 + NEC uPC1223C となっており、L/R 別々にセパレーション調整できます。
19kHz パイロット信号フィルタが見当たりません。おそらく、IC302 で PLL 同期してパイロット信号キャンセリングしているのだろうと思います。
AM は2連バリキャップ構成です。 AM 用 RF 部や IF の IC が見当たりません。おそらく基板裏に面付けされている IC103 でしょう。この IC は FM 同調点の検出にも使われているようです。
IC を使用して合理化が図られています。主な IC は以下です。この他に基板の裏面に面付けされた IC103 と IC302 が使用されていますが、基板を外してひっくり返さないと見られないので未確認です。 ST-G90 にチューニングノブを追加したので、MCU のプログラムが変更され、ST-G90 のものと型番が変更されています。
- Mitsubishi M50941P-421SP ・・・ Single-chip 8-bit CMOS Microcomputer
- Mitsubishi M5219 ・・・ Dual Low-noise Operational Amplifiers
- Sanyo LM7001 ・・・ Direct PLL Frequency Synthesizers for Electronic Tuning
- Matsushita AN278 ・・・ FM IF Amplifier
- Matsushita AN6554F ・・・ Quadruple Operational Amplifiers
- Matsushita AN6552 ・・・ Dual Operational Amplifiers
- Matsushita MN4066B ・・・ CMOS Quad Analog Switch
- NEC uPC1223C ・・・ FM PLL MPX
使用 IC のロット番号より、この ST-G900 は1992年製と判明しました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

FM 同調点の調整

手順	SSG周波数	SSG出力	ST-G900 の設定	調整箇所	TP 及び調整値	備考
1	-	-	BAND : FM REC LEVEL : OFF RF BAND : NARROW IF BAND : NARROW	-	-
2	83MHz	変調 : OFF 出力 : 90dB	83MHz 受信	T101	TP101～TP102 間電圧 = 0V	±20mV 以内

FM フロントエンドの調整

手順	SSG周波数	SSG出力	ST-G900 の設定	調整箇所	TP 及び調整値	備考
1	-	-	BAND : FM REC LEVEL : OFF IF BAND : NARROW	-	-
2	89.9MHz	-	RF BAND : WIDE 89.9MHz 受信	フロントエンド内 OSC コイル	R2 のリア側電圧 = 11.0V	VT high
3	76.1MHz	-	RF BAND : WIDE 76.1MHz 受信	-	R2 のリア側電圧 = 2.5V	VT low 確認のみ
4	83MHz	変調 : OFF 出力 : 30dB	RF BAND : WIDE 83MHz 受信	フロントエンド内 RF コイル×3	VR103 電圧 = 最大	RF WIDE 調整
5	76.1MHz	変調 : OFF 出力 : 30dB	RF BAND : NARROW 76.1MHz 受信	L1, L2, L4	VR103 電圧 = 最大
6	89.9MHz	変調 : OFF 出力 : 30dB	RF BAND : NARROW 89.9MHz 受信	CT1, CT2, CT3	VR103 電圧 = 最大
7	-	-	-	-	手順5～6を数回繰り返す	RF NARROW トラッキング調整
8	83MHz	変調 : OFF 出力 : 30dB	RF BAND : NARROW 83MHz 受信	フロントエンド内 IFT	VR103 電圧 = 最大	IF 調整

FM IF 部の調整

手順	SSG周波数	SSG出力	ST-G900 の設定	調整箇所	TP 及び調整値	備考
1	-	-	BAND : FM REC LEVEL : OFF RF BAND : WIDE IF BAND : NARROW	-	-
2	83MHz	変調 : OFF 出力 : 30dB	83MHz 受信	T104	VR103 電圧 = 最大	IF NARROW 調整
3	83MHz	変調 : OFF 出力 : 40dB	IF BAND : WIDE/NARROW 83MHz 受信	VR105	レベル表示 = WIDE/NARROW で同一	IF NARROW ゲイン調整

FM PLL 検波部の調整

手順	SSG周波数	SSG出力	ST-G900 の設定	調整箇所	TP 及び調整値	備考
1	-	-	BAND : FM REC LEVEL : OFF RF BAND : WIDE IF BAND : WIDE	-	-
2	83MHz	変調 : OFF 出力 : 90dB	83MHz 受信	T102	R146 の T102 側波形 = 最大	シンクロスコープで観測
3	83MHz	変調 : OFF 出力 : 90dB	83MHz 受信	T103	TP105～TP106 間電圧 = 0V	±10mV 以内
4	83MHz	変調 : 1kHz 100% 出力 : 90dB	83MHz 受信	VR101	オーディオ出力 = 高調波歪最小	モノラル高調波歪調整

MPX 部の調整

手順	SSG周波数	SSG出力	ST-G900 の設定	調整箇所	TP 及び調整値	備考
1	-	-	BAND : FM REC LEVEL : OFF RF BAND : WIDE	-	-
2	83MHz	Pilot 信号 : OFF 変調 : OFF 出力 : 90dB	IF BAND : WIDE 83MHz 受信	VR302	TP301 周波数 = 19kHz±50Hz	VCO フリーラン周波数
3	83MHz	Pilot 信号 : ON 変調 : L-R, 1kHz 100% 出力 : 90dB	IF BAND : WIDE 83MHz 受信	フロントエンド内 IFT	オーディオ出力 = 高調波歪最小	IF WIDE ステレオ高調波歪調整
4	83MHz	Pilot 信号 : ON 変調 : L-R, 1kHz 100% 出力 : 90dB	IF BAND : NARROW 83MHz 受信	T104	オーディオ出力 = 高調波歪最小	IF NARROW ステレオ高調波歪調整
5	83MHz	Pilot 信号 : ON 変調 : R only, 1kHz 100% 出力 : 90dB	IF BAND : WIDE 83MHz 受信	VR303	L ch. オーディオ出力電圧 = 最小	セパレーション調整
6	83MHz	Pilot 信号 : ON 変調 : L only, 1kHz 100% 出力 : 90dB	IF BAND : WIDE 83MHz 受信	VR304	R ch. オーディオ出力電圧 = 最小	セパレーション調整
7	-	-	-	-	手順5～6を数回繰り返す

シグナルレベル表示の調整

手順	SSG周波数	SSG出力	ST-G900 の設定	調整箇所	TP 及び調整値	備考
1	-	-	BAND : FM REC LEVEL : OFF RF BAND : WIDE IF BAND : WIDE	-	-
2	83MHz	変調 : OFF 出力 : 30dB	83MHz 受信	VR103	シグナル表示 = 30dB
3	83MHz	変調 : OFF 出力 : 60dB	83MHz 受信	VR102	シグナル表示 = 60dB
4	83MHz	変調 : OFF 出力 : 90dB	83MHz 受信	VR101	シグナル表示 = 90dB
5	-	-	-	-	手順2～4を数回繰り返す

AM 受信部の調整

手順	SSG周波数	SSG出力	ST-G900 の設定	調整箇所	TP 及び調整値	備考
1	-	-	BAND : AM	-	-	AM ループアンテナを接続する。 SSG 出力は10kΩ抵抗を介して EXT から注入する。
2	1629kHz	-	1629kHz 受信	L204	R2 のリア側電圧 = 8.3V	VT high
3	522kHz	-	522kHz 受信	-	R2 のリア側電圧 = 1.8V	VT low 確認のみ
4	603kHz	変調 : OFF 出力 : 60dB	603kHz 受信	L203	R203 の IC103 側波形 = 最大	シンクロスコープで観測
5	1395kHz	変調 : OFF 出力 : 60dB	1395kHz 受信	CT201	R203 の IC103 側波形 = 最大	シンクロスコープで観測
6	-	-	-	-	手順4～5を数回繰り返す	RF トラッキング調整
7	603kHz	変調 : OFF 出力 : 60dB	603kHz 受信	T201	R203 の IC103 側波形 = 最大	IF 調整シンクロスコープで観測

再調整結果
1. FM フロントエンドが少しズレていました。調整で 4dB 感度が上がりました。「RF WIDE/NARROW で NARROW 側で感度落ちする」現象は -12dB から -6dB にまで改善しました。調べてみましたが、NARROW RF に切り換えるリレーの接触不良なし、RF 段を結合するコンデンサの容量抜けなし、Dual Gate FET の 3SK74 はちゃんと増幅している・・・でしたので、この程度の感度落ちはスペック内かもしれないです。もし、調整するとしたら 3SK74 を複数交換してみて、選別するしかなさそうです。
2. FM IF 部で NARROW ゲインがズレていました。 WIDE ゲインと一致するよう調整しました。
3. FM 同調点が限界ギリギリまでズレていました。調整値で 272mV → 5mV になりました。
4. FM PLL 検波部の検波部に注入する側の 10.7MHz IFT が大きくズレていました。この調整で最初に感じた「鼻づまりの音」の不具合は完全に解消し、とても良い音になりました。
5. FM PLL 検波部の NULL 電圧が若干ズレていました。調整値で 26mV → 2mV になりました。
6. FM MPX 部の VCO が大きくズレていました。この調整で最初にあった「無変調の電波を注入すると、ビューンという小さい唸り音がオーディオ出力から出る」の不具合は完全に解消し、とても良い音になりました。
7. FM MPX 部の再調整で、パイロット信号キャリアリークは -60dB, 左セパレーション 61dB, 右セパレーション 59dB に改善しました。いずれもスペックよりは低いですが、この個体の限界です。たぶん、カタログスペック値はチャンピオンデータなのでしょう。
8. 特に項4～7 の再調整が音質改善になりました。調整後はとても良い音なので、楽しんで音楽を聴けるようになりました。 再調整は成功です！

使ってみました

デザインはとても良いです。持つ喜びがあります。フロントパネルはシャンパンゴールドのアルミヘヤライン、スイッチ類もほぼ全部アルミ材使用、端子類は金メッキと高級感あります。脚も高級そうな素材＋防振ゴムとなかなか良いです。
優れたデザインも、10万円という値段相応のレベルには至ってないです。
- 5万円クラスの SONY ST-S333ESA や A&D DA-F9000 のデザイン・質感・剛性に負けます。 ST-G900 ではケースの鉄板がそれほど剛性があるように思えません。
- 同じ10万円クラスの YAMAHA TX-2000 にはデザインも質感も完全に負けます。
- 底板部分に点検用蓋板がなく、メンテナンス性が悪いです。これも高級クラスとしては大きなマイナス点です。
プリセットメモリは FM 10局、AM 10局で、これだけあれば特に問題ないです。
シグナルレベルは dB 表示できます。 2dB の分解能ですが 測定器並みの表示精度 があります。
[sacan level] ボタンでオートスキャンのストップレベルを 30/40/50dB に設定できます。
[memory] ボタンを長押しすると自動的に放送局をサーチしてプリセットしてくれます。
[RF band] ボタンで RF 帯域を WIDE / NARROW に切換できます。電波の入力部ですから結構効果あります。
[IF band] ボタンで IF 帯域を WIDE / NARROW に切換できます。選局操作すると、付近の周波数を観察して IF band を自動的に設定してくれます。この自動設定動作は止める方法がないようです。ですから、プリセットボタンを押しても2秒くらいは音が出ませんが、周波数観察している動作が面白いので、待てる時間です。
IF NARROW では Hi-Blend される設計のようです。これは変更できません。
rec level は FM 100% 変調時の -6dB が出力される設計のようです。 rec level の調整はできないのですが、実測は 334Hz -5.4dB 方形波でした。
FM アンテナ入力は75Ω専用なのですが、残念ながら同軸ケーブルを剥いたものを直接接続するタイプです。高級機だから F 端子にしてほしかったです。
AM アンテナ入力はループアンテナを 2P ミニチュアコネクタで接続するタイプです。純正以外の AM ループアンテナを接続できないので不便です。
AC 端子はメガネコネクタとなっています。設置変更する際に AC ケーブルが邪魔にならないのでイイです。
FM の受信性能と音質は合格で、スッキリとした解像度のある音です。ただし、10万円のレベルには達していないです。ただし、7連バリキャップという凄まじいフロントエンドなので、受信環境の悪い所では威力を発揮するでしょう。
AM の感度はかなり良いです。音質は普通です。
良いチューナーですが、10万円という高級機クラスの値段から考えると割高と思います。

仕様＆その他

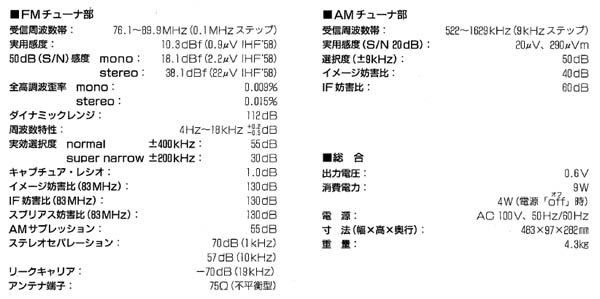

取扱説明書から仕様部分を抜粋しました。
7連バリキャップなので、 妨害波排除能力は全て 130dB と、ものすごい数値 です

その他 　

発売時期 1991年（受注生産）

定価 100,000円

その他
発売時期	1991年（受注生産）
定価	100,000円
