Technics ST-S4T

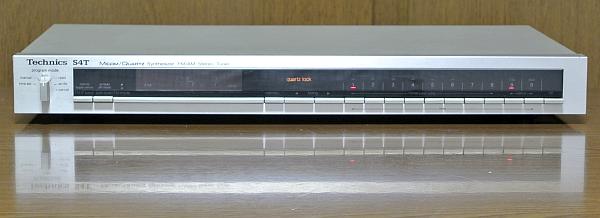

Technics ST-S4T をゲット！

2015年8月4日、愛知県豊橋市の K さんより Technics ST-S4T を研究用に寄贈していただきました。

長い間放置状態でしたが、2025年4月23日にメンテナンスを完了しました。

残念ながら FL 表示器が劣化して輝度が非常に低いので、近付いてみないと周波数が把握できません。 交換用 FL 表示器が入手できないので、ここは修理できませんでした。

---

程度＆動作チェック

1. 外観


   • 製造シリアル番号は [AC3825B163] で、電源コードの製造マーキングより [1983年製造品] とわかりました。


   • 取扱説明書が付属していました。 AM はリアパネルにあるバーアンテナなのでアンテナ面の欠品もありません。


   • 全体的には外観状態はかなり綺麗です。


   • フロントパネルは綺麗ですが、透明アクリル板に目立たないスレがあります。


   • ボタントップに僅かにサビがありますが除去できる程度です。


   • リアパネルは綺麗ですが、端子類に使用には問題ないサビが少しあります。


   • 天板はかなり綺麗で、キズなどは見当たりません。 天板をサイドから留めるネジ×4本に少しサビがあります。


2. 電源 ON してチェック


   • 電源は問題なく入りましたが、周波数表示の FL 表示器の輝度が非常に低いです。


     • 近付いて見れば何とか周波数が把握できるという状態です。


   • 各ボタンやノブは正常に反応します。 [quartz lock] ランプが切れています。


   • FM 受信


     • -0.1MHz の周波数ズレ (80MHz の放送が 79.9MHz で受信) があります。


     • このズレた周波数で放送が受信でき、[STEREO] ランプも点灯します。


   • AM 受信


     • 普通に受信できました。 特に問題なさそうです。


3. カバーを開けてチェック


   • [quartz lock] フィラメントランプを交換した修理跡がありました。 過去に一度は修理されたようです。


   • 以上の他に目視では劣化とわかる部品は見当たりません。 シャーシ内と基板は綺麗です。



---

カバーを開けてみました

1. 作りは良いです 写真をクリックすると拡大写真を表示できます


   • 基板の作りは良いです 電源トランスは小さいです。


   • 以下の IC を使用して合理化が図られています



     メーカ	IC	機能
     MITSUBISHI	M74LS42P	4-Line BCD to 10-Line Decimal Decoders
     OKI	MSL915RS	8-Bit Parallel-In Parallel-Out
     NEC	uPB553AC	150MHz Low Power Prescalers
     	uPC1018C	AM Tuner, AM/FM IF Amplifier
     	uPC1161C3	FM ステレオ復調
     	uPC1167C2	FM IF System
     	uPD1704C-011	PLL Frequency Synthesizer and Controller



2. FM フロントエンド


   • 以下の4連バリキャップ式のマトモな構成です。

     (ANT)→[同調]→[FET]→[同調]→[同調]→①→[ミキサ (TR)]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF 部と検波部


   • FM IF band = normal / super narrow に切り換えできます。 検波方式は [uPC1167C2] を使ったクォードラチュア検波です。


   • normal 時

     (FE)→[CF]→[TR]→[uPC1018C]→[CF]→[uPC1167C2]→(MPX)


   • super narrow 時 ・・・ 赤文字部分が挿入されます

     (FE)→[CF]→[TR]→ [TR]→[CF]→[CF] →[uPC1018C]→[CF]→[uPC1167C2]→(MPX)


4. MPX 部


   • [uPC1161C3] を使った PLL MPX です。


   • [VCO 調整] [セパレーション調整] ボリュームがあります。 キャリアリークフィルタがありません。


5. AM 受信部


   • [uPC1018C] で全てを構成します。


6. プリセットメモリおよび時計情報のバックアップ


   • 単3乾電池×3本でバックアップします。 バックアップ期間は電源コードを抜いた状態で2ヶ月です。


     • アルカリ電池だともう少し長く持つと思います。


   • 電源コードをコンセントに差し込んだ状態では・・・


     • 本体の ON/OFF に関わらずプリセットメモリおよび時計に常時電源供給されるので情報が消えません。


     • この状態では乾電池を消耗することはありません。



---

リペア (その1)：FM 受信で -0.1MHz の周波数ズレがある

1. 原因


   • 経年変化でクォードラチュア検波の同調点がズレたためです。


2. 修理


   • クォードラチュア検波回路の再調整で直りました。 FM 同調点は [T101] で調整します。


3. 修理後の動作確認


   • オートチューニングで放送局の正しい周波数で停止して受信できることを確認しました。



---

リペア (その2)：[quartz lock] ランプが点灯しない

1. 原因


   • [quartz lock] ランプにはフィラメントランプが使われており寿命があります。 単純にランプ切れが原因です。


2. 修理


   • 適合するランプは 6.3V/40mA ですが、これに近い手持ちの 6.3V/30mA 中古ランプと交換しました。


3. 修理後の動作確認


   • FM/AM とも放送局の周波数に同調した時に [quartz lock] ランプが点灯することを確認しました。



---

リペア (その3)：FL 表示器の輝度が非常に薄い

1. 原因


   • FL 表示器の劣化です。 修理は新しい FL 表示器との交換しかないです。


   • 本機は時計機能付きなので、常時 FL 表示器が ON しているので劣化しやすいのです。


2. 修理 (不可)


   • 表示内容が似ている Technics ST-S55 からの FL 表示器の移植を検討しました。


     • 寸法や信号ピン数は合うのですが、ピンの信号配列が違い過ぎます。 よって移植は無理と判断しました。


   • 以上より修理できないので、このまま再調整＆評価だけすることにしました。 外見状態が良い個体なのに残念！


   • 現状では実用的に使うのは難しいです。 部品取り用途にするしかなさそうです。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

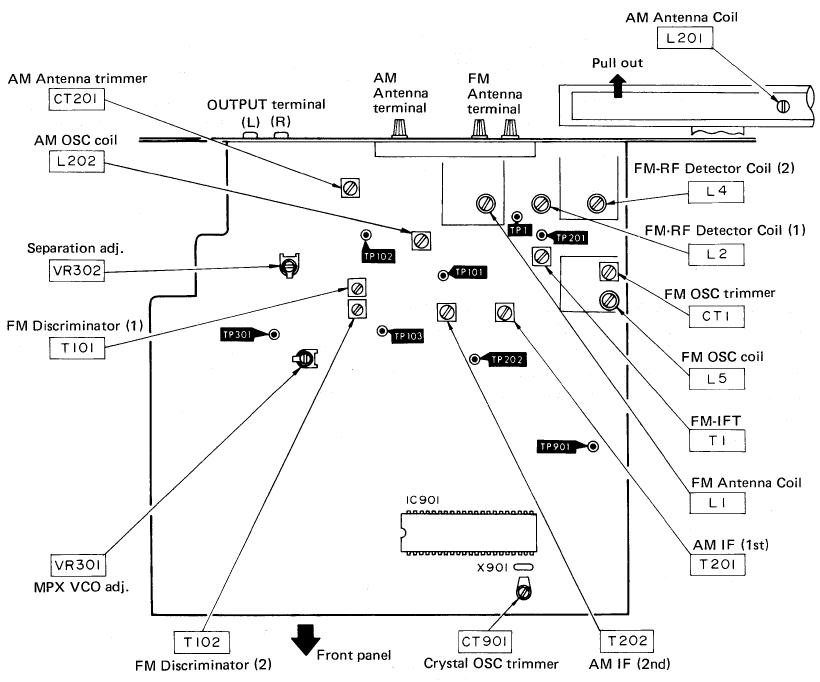

1. 調整ポイント




2. 電圧チェックポイント (VP)


   • 電圧の実測値は以下のように正常でした。



   VP	標準値	実測値	判定	備考
   Q701-E	+12.2V	+12.5V	〇	アナログ系
   Q707-E	+5.5V	+5.45V	〇	デジタル系
   D710-K	+33.5V	+34.3V	〇	VT 元電源
   D707-A	-25.3V	-28.1V	〇	FL



3. FM 受信部の調整



   手順	SSG出力	ST-S4T の設定	調整箇所	TP 及び調整値	備考
   1	CF101～104 のカラーマーキングで IF 周波数を確認し、これを FCF とする 青：10.675MHz 赤：10.700MHz 橙：10.725MHz				本機は青色で FCF=10.675MHz だった
   2	-	program mode:auto selector：FM FM IF band:normal FM mode:auto	-	-
   3	-	83MHz 受信	CT901	TP901 周波数 = 83.0002-FCF MHz 周波数カウンタで測定	時計基準クロック調整
   4	-	76.1MHz 受信	L5	TP1 電圧 = 3.0V	OSC トラッキング調整
   5		89.9MHz 受信	CT1	TP1 電圧 = 10.5V
   6	手順4～5を数回繰り返す
   7	83MHz 30dB 無変調	83MHz 受信	L1 L2 L4	R122(後) 電圧 = 最大	RF トラッキング調整 R122 は L10 の右側
   8			T1		IF 調整
   9	83MHz 90dB mono 1kHz		T102	オーディオ出力 = 歪率最小	クォードラチュア検波調整
   10			T101	TP102～TP103 間電圧 = 0±20mV
   11	手順9～10を数回繰り返す
   12	83MHz 90dB 無変調	83MHz 受信	VR301	TP301 周波数 = 19kHz±30Hz	MPX VCO 調整
   13	83MHz 90dB stereo 1kHz L		T1	オーディオ出力 (L) = 高調波歪最小	stereo IF 歪補正 ±90度の範囲で調整
   14	83MHz 90dB stereo 1kHz R/L		VR302	オーディオ出力 (L/R) = 高調波歪最小	セパレーション調整



4. AM 受信部の調整



   手順	SSG出力	ST-S4T の設定	調整箇所	TP 及び調整値	備考
   1	-	selector：AM	-	-
   2	-	522kHz 受信	L202	TP201 電圧 = 1.0V±50mV	OSC トラッキング調整
   3	594kHz 40dB 無変調	594kHz 受信	L201	TP202 電圧 = 最大	RF トラッキング調整
   4	1404kHz 40dB 無変調	1404kHz 受信	CT201
   5	手順3～4を数回繰り返す
   6	999kHz 40dB 無変調	999kHz 受信	T201 T202	TP202 電圧 = 最大	IF 調整



5. 調整結果


   • FM 受信


     • フロントエンドで RF トッラキング調整ズレがあり、再調整で感度が大きく上がりました。


     • クォードラチュア検波で大きなズレがあり、再調整で高調波歪率が劇的に下がり聴き違えるほど良音になりました。


     • ステレオセパレーションと高調波歪率はかなり良いです。


       • super narrow では、これらは大きく悪化するので、できるだけ normal で使ったほうが良さそうです。


     • キャリアリークフィルタが無いのでキャリアリークは多いです。



       項目	FM IF band	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	normal	stereo	51	51	dB
       	super narrow		25	26	dB
       高調波歪率 (1kHz)	normal	mono	0.080		%
       		stereo	0.082		%
       	super narrow	mono	0.43		%
       		stereo	0.43		%
       パイロット信号キャリアリーク	normal	stereo	-31	-30	dB
       オーディオ出力レベル偏差 (1kHz)	normal	mono	0	+0.11	dB



   • AM 受信


     • 元々問題はなかったのですが、再調整で少し感度アップしました。


     • AM 放送は2028年に消滅 するので、もうすぐ使えなくなります。



---

使ってみました

1. 修理＆再調整が終わって


   • 本機は外観が良好で受信性能も音質も良かったです。 普通に高性能です。


   • FL 表示器を交換できなくて実用にならないのが 非常に残念！！！


   • 乾電池で時計＆プリセット情報をバックアップしているのが不細工です。


     • これは時計を MCU で構成しているためで、このため MCU を動き放しにする必要があって消費電力が増えます。


     • 消費電力が増えると通常の電気二重層コンデンサではバックアップ時間が持たないのです。


     • でも考えてください。 バックアップ時間は電源コードが抜けている時の時間です。


     • 電源コードが抜けている時は本機のタイマー機能はそもそも使えないです。


     • 論理的に考えると、使えない機能はバックアップする必要はなく、プリセットメモリのバックアップだけでよいのでは。


     • プリセットメモリのバックアップだけなら MCU をスリープモードにできるので消費電力が激減します。


     • このように悔い改めると、乾電池ボックスなしでスマートになったはず！


2. デザイン


   • 標準コンポサイズですが、高さが 53mm と低く薄型です。


   • フロントパネルはヘアラインのシルバーアルミ材です。


   • ノブはタイマ関係で、その他はボタン操作です。 S メータ表示はないです。


   • FM に8局、AM に8局の周波数がプリセットできます。


   • アンテナ端子はネジターミナル型です。


     • FM は 75Ω に対応しています。


     • AM はリアパネルにあるバーアンテナで受信します。

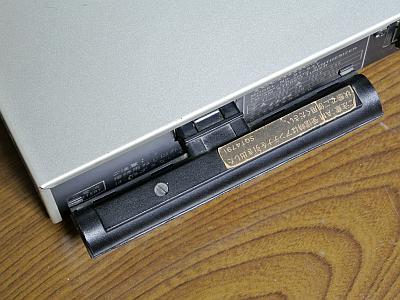

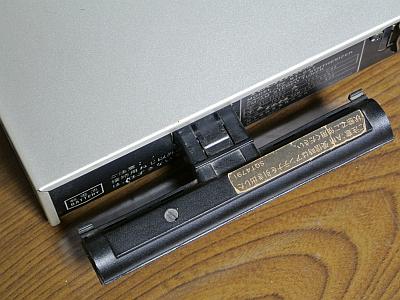

     • AM バーアンテナは下の写真のように 2cm ほど引き出して使います。 面白い構造です。


     　


3. 同調方式は [マニュアル] [オートスキャン] [プリセット]


   • [auto scan] = off では、[tuning] ボタンを押すとステップごとに周波数が増減します。


   • [auto scan] = on では、オートスキャンして放送局を探し、見つかればスキャンを停止して受信します。


   • [preset] ボタンを押すと、プリセットコールして受信します。


4. 感度や音質


   • FM 受信


     • 4連バリキャップフロントエンド採用で十分な感度と受信性能があります。


     • 音質はクォードラチュア検波特有の柔らかい音です。


   • AM 受信


     • 十分な感度があり、AM としては音が良いです。



---

仕様など

1. ドキュメント


   • ST-S4T 取扱説明書


   • ST-S4T Service Manual


2. 仕様



   FM 受信部
   受信周波数範囲	76.1～89.9MHz
   実用感度 (75Ω)	12.8dBf 1.2uV (IHF'58)
   S/N 50dB 感度 (75Ω)	mono : 18.1dBf 2.2uV (IHF'58) stereo : 38.1dBf 22uV (IHF'58)
   全高調波歪率	mono ： 0.06% (normal) stereo ： 0.08% (normal)
   S/N 比	mono : 80dB
   周波数特性	20Hz～15kHz +0.5dB -1.5dB
   実効選択度	normal : 60dB (400kHz) super narrow : 20dB (200kHz)
   キャプチュアレシオ	1.0dB
   イメージ妨害比 (83MHz)	75dB
   IF 妨害比 (83MHz)	95dB
   スプリアス妨害比 (83MHz)	95dB
   AM サプレッション	55dB
   ステレオセパレーション	55dB (1kHz)、40dB (10kHz)
   リークキャリア (19kHz)	-35dB
   アンテナ端子	75Ω (不平衡型)
   AM 受信部
   受信周波数範囲	522～1611kHz
   実用感度 (S/N=20dB)	250uV/m、30uV
   選択度	55dB
   イメージ妨害比	45dB
   IF 妨害比	40dB
   アンテナ	バーアンテナ (内蔵)
   タイマ部
   クロック機能	クォーツロック式、24時間表示
   時間精度 (平均室温25℃)	月差±10秒以内
   タイマ機能	24時間のタイムプログラミング everyday 動作 : 2回 once 動作 : 1回
   プログラム内容	FM/AM の受信局と電源 on/off 時刻の設定
   タイマセット時間間隔	0時00分～23時59分 (1分間間隔)
   優先動作	[once] [everyday 2] [everyday 1] の順で優先動作
   停電補償	約2ヵ月
   総合
   出力電圧	0.6V
   消費電力	7W
   電源	AC100V 50/60Hz
   乾電池	SUM-3 (1.5V)×3 メモリバックアップ用単3乾電池
   寸法 (幅×高さ×奥行)	430×53×300mm
   重量	3.3kg
   その他
   発売時期	1981年頃
   定価	52,800円




---
