YAMAHA T-70

YAMAHA T-70 をゲット！

2008年10月16日、私のチューナーページのファンから YAMAHA T-70 の寄贈を受けました。

この T-70 は C-70, B-70 とのペアを組めるようデザインして発売されました。

---

程度＆動作チェック

1. 外観のチェック


   • 電源ケーブルの製造マーキングより [1981年製造品] とわかりました。


   • 全体にかなり綺麗で、キズはほとんどなく良い状態です。 端子類にサビは出ていません。


   • 表示器の輝度は全く問題なく良好です。


2. 電源 ON してチェック


   • ディスプレイは正常に表示でき、ボタン操作も正常です。 ステレオ受信できません。


   • 電源 ON 直後は歪っぽいです。 特に DX モードで歪が大きいです。 しばらくして温まってくるとマシになります。


   • FM アンテナ入力なしで電源 ON 直後にチリチリという雑音が出ます。



---

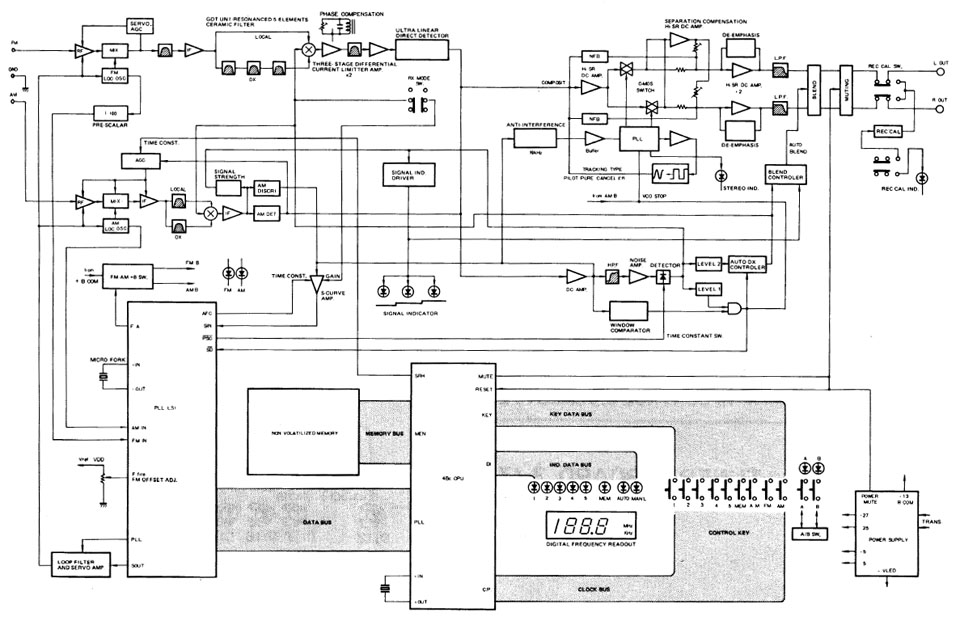

ブロック図

• フラグシップ機 T-2x の輸出機の型番は T-80 です。 この前身モデルがこの T-70 です。 ですから、それなりにシッカリ作られています。





---

カバーを開けてみました

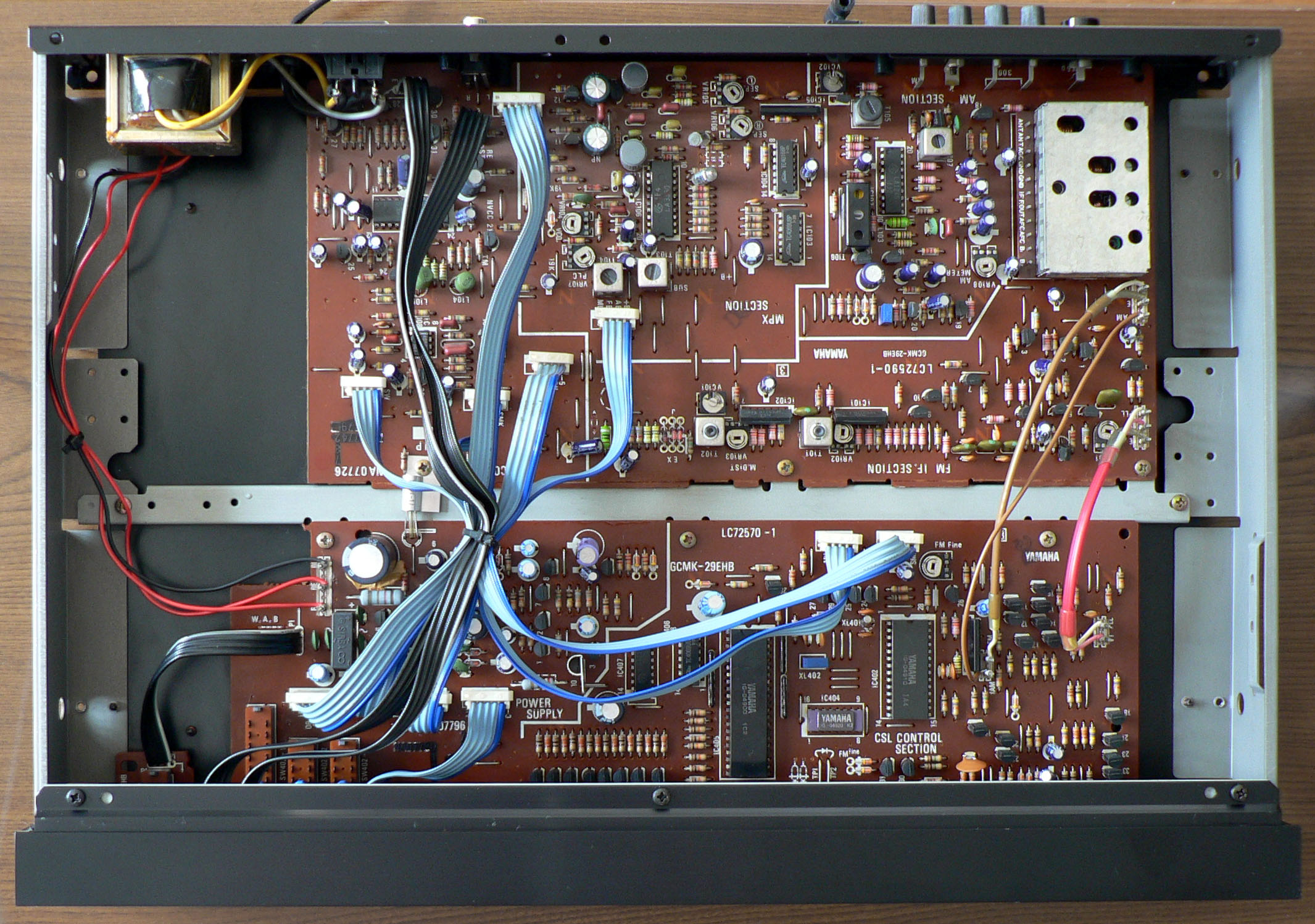

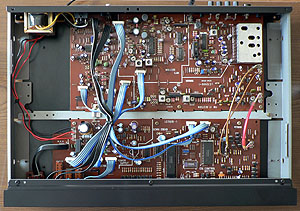

1. フラットケーブルが盛りそば状態ですが、シッカリ作られています。 写真をクリックすると拡大写真を表示できます。


   • 大きくは [チューナ基板] [コントロール＆電源基板] で構成します。


   • 写真の手前は [コントロール＆電源基板]、奥は [チューナ基板] です。


   • 底板を外すと基板の裏側にアクセスできるので、メンテナンス性は良いです。


   • 電源トランスは安物臭くて小さいですが、これでも十分なのかもしれません。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     NEC	uPC577H	FM IF Amplifier
     SANYO	LA1245	AM Electronic Tuner
     	LA2300	Tuner Control (IC109)
     	LA3170	汎用広帯域アンプ (IC105)
     	LA3380	PLL FM ステレオ復調
     	LB1274	6-Unit, Darlington Transister Array
     	LC7210	Tuning Circuit of PSL Electronic Tuning System
     -	LE1025	Preset Memory (IC404)
     -	LM6402A-007	MCU (IC405)



2. FM フロントエンド


   • メタルケース入りの汎用品です。 4連バリキャップ方式です。 以下の構成です。

     (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→①→[ミクサ (TR)]→[IFT]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF ＆検波部


   • LOCAL/DX に切換でき、これは通常のチューナの WIDE/NARROW に相当します。 広帯域レシオ検波です。


   • LOCAL 時

     (FE)→[CF]→ [TR] →[uPC577H]→[IFT]→[CF]→[uPC577H]→[レシオ検波 IFT]→(MPX)


   • DX 時

     (FE)→[CF]→ [TR×2]→[CF]→[CF]→[CF]→[TR] →[uPC577H]→[T101]→[CF]→[uPC577H]→[レシオ検波 IFT]→(MPX)


4. FM MPX 部


   • MPX IC の [LA3380] で MPX スイッチング信号を抽出しています。


   • ステレオ分離回路はディスクリート構成です。 パイロットキャンセラー回路を実装しています。


5. AM 受信部


   • 2連バリキャップのフロントエンド構成でごく普通です。 [LA1245] で全てを構成します。



---

リペア

1. 「ステレオ受信ができない」 「電源 ON 直後は歪っぽい」 「電源 ON 直後にチリチリという雑音」 の現象は全て調整で直りました。


2. 全体に OA クリーナで清掃しました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)



   基板	VP	標準値	実測値	判定	備考
   コントロール＆電源基板	TR401-E	+30.9V	(未測定)	-	VT 元電源
   	TR405-E	-5.7V	(未測定)	-	[IC404] LE1025 VDD など
   	TR407-E	-22.9V	(未測定)	-	[IC404] LE1025 VGG
   	TR409-E	+12.5V	(未測定)	-	アナログ系 (+B)
   	TR410-E	+6.8V	(未測定)	-	7SEG Display
   	IC401-OUT	+5V	(未測定)	-	[IC404] LE1025 VCC デジタル系

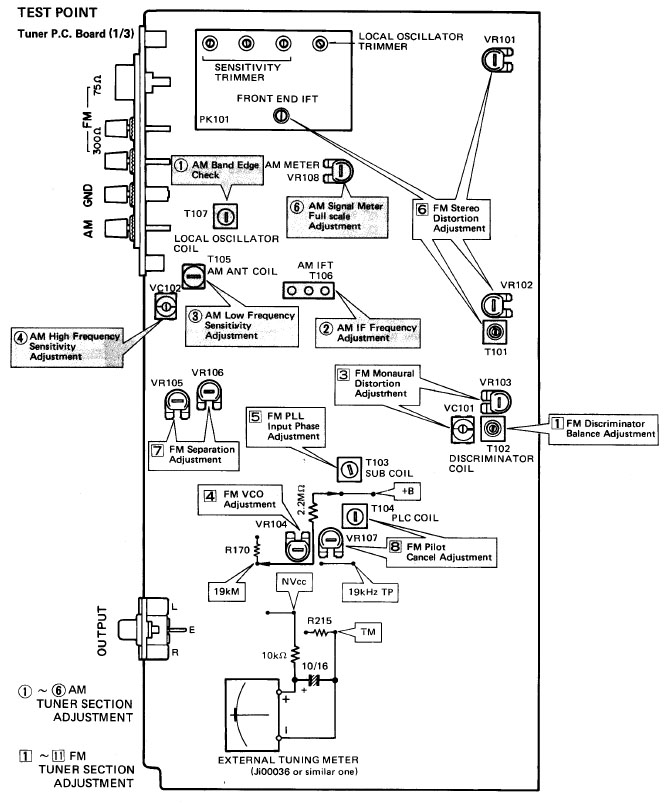

2. 調整ポイント






3. FM 受信部の調整



   手順	SSG出力	T-70 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM REC CAL : OFF RX MODE : LOCAL TUNING MODE : MANUAL	-	-
   **	83MHz 90dB 無変調	83MHz 受信	T102	TM～NVCC 間電圧 = 0V	FM 同調点(仮)調整
   2	-	76MHz 受信	[フロントエンド] OSC コイル	[フロントエンド] B2 電圧 = 3.0V	OSC トラッキング調整
   3	-	90MHz 受信	[フロントエンド] OSC トリマ	[フロントエンド] B2 電圧 = 21.0V
   4	手順2～3を数回繰り返す
   5	76MHz 30dB 無変調	76MHz 受信	[フロントエンド] RF コイル×3	IC109 15pin 電圧 = 最大	RF トラッキング調整
   6	90MHz 30dB 無変調	90MHz 受信	[フロントエンド] RF トリマ×3
   7	手順5～6を数回繰り返す
   8	83MHz 30dB 無変調	83MHz 受信	[フロントエンド] IFT	IC109 15pin 電圧 = 最大	IF 調整
   9	83MHz 90dB mono 1kHz		VR103 VC101	オーディオ出力 = 高調波歪最小	レシオ検波調整
   10			T102	TM～NVCC 間電圧 = 0V
   11	手順9～10を数回繰り返す
   12	83MHz 90dB stereo 1kHz L+R	83MHz 受信	VR104	以下の [VCO 調整手順] を参照	MPX VCO 調整
   13	83MHz 90dB stereo 1kHz L-R		T103	オーディオ出力 = 最大	SUB 調整
   14			[フロントエンド] IFT	オーディオ出力 = 高調波歪最小	LOCAL stereo IF 歪補正
   			T101 VR101 VR102
   15	83MHz 90dB stereo 1kHz L+R		T104 VR107	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   16	83MHz 90dB stereo 1kHz R		VR106	オーディオ出力 (L) = 最小	stereo セパレーション調整
   17	83MHz 90dB stereo 1kHz L		VR105	オーディオ出力 (R) = 最小
   18	TP1～TP2 にダイオード挿入 (TP1:アノード, TP2:カソード)				CSL 調整
   19	83MHz 90dB 無変調	83MHz 受信	VR401	表示の最下位が 0/1 を繰り返すよう調整
   20	手順18のダイオード除去

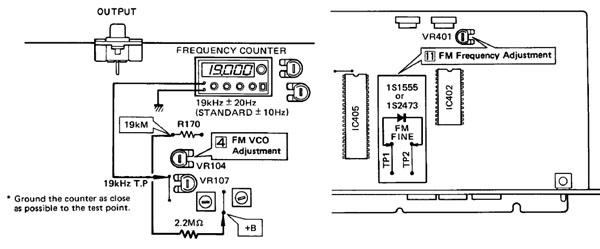

   • VCO 調整手順



     手順	備考
     1	VR104 を反時計方向に回し切る
     2	VR104 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	VR104 を時計方向に回し切る
     4	VR104 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	VR104 を [手順2] と [手順4] の中間に設定する



4. AM 受信部の調整



   手順	SSG出力	T-70 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM REC CAL : OFF RX MODE : LOCAL TUNING MODE : MANUAL	-	-
   2	-	1620kHz 受信	T107	[#6 コネクタ] VT 電圧 = 25±0.2V	OSC トラッキング調整
   3	-	513kHz 受信	-	[#6 コネクタ] VT 電圧 = 5V 以下
   4	603kHz 40dB 無変調	603kHz 受信	T105	VR108 電圧 = 最大	RF トラッキング調整
   5	1404kHz 40dB 無変調	1404kHz 受信	VC102
   6	手順4～5を数回繰り返す
   7	999kHz 40dB 無変調	999kHz 受信	T106	VR108 電圧 = 最大	IF 調整
   8	999kHz 80dB 無変調		VR108	S メータ = フル 閾	S メータ調整



5. 調整結果


   • FM 受信


     • DX モードのステレオセパレーションや高調波歪率を計測する場合は、[IC109] 12pin を一瞬 GND に接続します。


       • この後は [FM MODE] スイッチで LOCAL/DX 切換できます。


     • ステレオセパレーションなど良好な性能に調整できました。



     項目	RX MODE	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	LOCAL	stereo	59	67	dB
     	DX		19	17	dB
     パイロット信号キャリアリーク	LOCAL	stereo	-60	-63	dB
     オーディオ出力レベル偏差 (1kHz)	LOCAL	mono	0	+0.3	dB



   • AM 受信


     • [純正 AM ループアンテナ] がなかったので、IF 調整だけ実施しました。



---

使ってみました

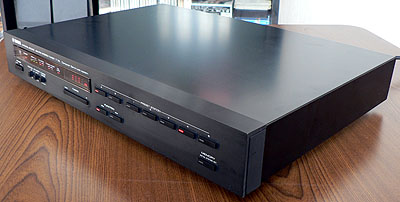

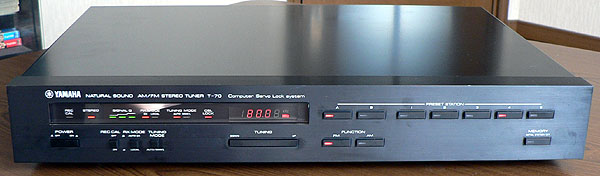

1. デザイン


   • デザインはなかなか良いです。


   • ヘアラインアルミ材のフロントパネルは厚みが 4mm もあって高級感があります。


   • 側面にネジが出ない、底からカバーを留める方式です。


   • 表示器は全て LED です。 ブラックの筐体に赤が主体の表示です。


   • ステーションメモリは FM/AM ランダムに10局分です。


     • [A] [B] 5局ずつシフトなので使い勝手が悪いです。


     • 10局分しかないので、AM 放送局まで記憶させようとするとちょっと不足します。


   • [MEMORY] ボタンはイニシャルステーションのセットボタンを兼ねます。 電源 ON 時は必ずこのイニシャルステーションを受信します。


     1. イニシャルステーションにしたい放送局を受信します。
     2. [MEMORY] ボタンを長押しするとボタンのランプがフリッカします。
     3. ここで [MEMORY] ボタンから手を離すと1の放送局がイニシャルステーションメモリにセットされています。


   • メータは一般のチューナと違って [SQ メータ] です。


     • 電波の強さを表示するのではなく、S/N 比を表示します。 S/N が高い＝電波が強い という感じの表示です。


   • FM アンテナ入力は PAL メス端子で妨害電波が混入しないです。


     • PAL コネクタは、日本では入手し辛いので、 PAL→F 端子変換コネクタ を使ったほうがよいです。


2. 受信性能と音質


   • FM の感度と妨害波排除能力は良好です。 音質はスッキリした音で、なかなか良いです。


   • AM の感度は良いです。 音は普通です。



---

仕様など

1. ドキュメント


   • T-70 Service Manual


   • T-70 Block Diagram


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz
   実用感度 (75Ω)	mono : 0.6uV / 6.8dBf
   S/N 比 50dB 感度	mono : 3uV / 14.7dBf stereo : 32uV / 35.3dBf
   イメージ妨害比	85dB
   IF 妨害比	100dB
   スプリアス妨害比	100dB
   AM 抑圧比	65dB
   実効選択度	LOCAL 25dB, DX 85dB
   キャプチャーレシオ	LOCAL 1.2dB, DX 2.5dB
   S/N 比	mono : 90dB stereo : 84dB
   全高調波歪率	[mono] 100Hz : LOCAL 0.02%m DX 0.05% 1kHz : LOCAL 0.03%m DX 0.3% 6kHz : LOCAL 0.05%m DX 0.8% [stereo] 100Hz : LOCAL 0.04%m DX 0.6% 1kHz : LOCAL 0.04%m DX 0.6% 6kHz : LOCAL 0.06%m DX 1.2%
   ステレオセパレーション	50Hz : LOCAL 60dB, DX 28dB 1kHz : LOCAL 60dB, DX 28dB 10kHz : LOCAL 50dB, DX 25dB
   周波数特性	30Hz～15kHz +0.3, -0.5dB 50Hz～10kHz ±0.3dB
   サブキャリア抑圧比	65dB
   出力レベル/インピーダンス (100% 変調, 1kHz)	500mV/2.2kΩ
   AM 受信部
   受信周波数範囲	518～1615kHz
   実用感度	10uV/m
   選択度	LOCAL : 17dB DX : 30dB
   S/N 比	50dB
   イメージ妨害比	45dB
   スプリアス妨害比	50dB
   全高調波歪率	0.3%
   出力レベル/インピーダンス (30% 変調, 400Hz)	150mV/2.2kΩ
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力	12W
   外形寸法	435(W)×72(H)×320(D)mm
   重量	4.0kg
   その他
   発売時期	1981年
   定価	62,000円




---
