Pioneer TX-7800Ⅱ

Pioneer TX-7800Ⅱ が到着

2025年3月15日、奈良県生駒郡の S さんより Pioneer TX-7800Ⅱ が到着しました。 研究用としての寄贈品です。

エントリクラスの FM/AM チューナです。

---

程度＆動作チェック

1. 寄贈者のコメント


   • 最近まで聴いていた愛着のある機種ですがあまり出番がなくなりましたので寄贈します。


   • 40年以上メンテナンスなしで安定に働き続けてくれました。


   • センターメーターの針が若干左側で同調する様ですが問題なく使用できる状態です。


   • 信号発信のレバーは音の出る位置で止まるようにビニールテープで爪楊枝をかませてあります。


   • 天板に細かい錆びが発生しております。


2. 外観


   • 製造シリアル番号は [YL1050971] で、電源コードの製造マーキングより [1978年製造品] とわかりました。


   • フロントパネルに汚れはありますが、キズ・スレはほぼありません。 良い状態です。


   • 周波数ダイヤルの内側にゴミとカビが見えます。 同調ノブとスイッチトップは綺麗です。


   • リアパネル (黒プラスチック製) は綺麗で RCA 端子に輝きが残っています。


   • 天板には少しサビが出ていますが、悲惨な状態ではなく使える状態です。


3. 電源 ON してチェック


   • 電源 ON でき、照明ランプ切れはないです。 操作スイッチはそれなりに反応します。


   • [REC LEVEL CHECK] スイッチの ON 位置ではテスト音が出ず、ON/OFF 中間位置でテスト音が出ます。


   • FM 受信


     • 感度が少し落ちており [S メータ] の振れが 85% くらいです。 受信できますがもう少し改善したいです。


     • [T メータ] の指針をセンタより少し左側にすると [STEREO] ランプが点灯しましたが、ステレオ感が乏しいです。


   • AM 受信


     • [S メータ] は大きく振れ良好に受信できます。


4. カバーを開けてチェック


   • 内部はかなり綺麗で、目視で劣化とわかる部品はありません。



---

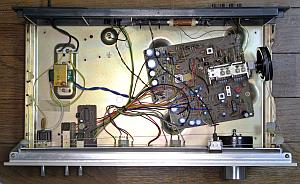

カバーを開けてみました

1. 作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 基板も電源トランスも小さいです。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     FUJITSU	MB84011	Quad 2-Input NAND Gate
     HITACHI	HA1197	AM Tuner
     Pioneer	PA1001A	FM Pilot Canceller MPX Decoder (東光 KB4437 と同じ)
     	PA3001A	FM IF System (HITACHI HA11225 と同じ)



2. FM フロントエンド


   • 3連バリコン式で、以下のオーソドックスな構成です。

     (ANT)→[同調]→[FET]→[同調]→①→[TR]→[IFT]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF 部


   • 以下のシンプルな構成です。 [PA3001A] で [S メータ] [T メータ] を抽出します。

     (FE)→[CF]→[TR]→[CF]→[PA3001A]→(MPX)


4. FM 検波部


   • [PA3001A] によるクォードラチュア検波です。


5. FM MPX 部


   • [PA1001A] を使った PLL MPX です。 セパレーション調整ボリュームはありません。


6. AM 受信部


   • フロントエンドは2連バリコンです。 バーアンテナを内蔵しています。 [HA1197] で全てを構成します。



---

リペア (その1)：[REC LEVEL CHECK] スイッチの ON 位置ではテスト音が出ない

1. 原因


   • 単純に [REC LEVEL CHECK] スイッチの接点接触不良です。


2. 修理


   • 該当スイッチは半世紀前の代物で、現在では入手不可能です。 このスイッチを修理するしかないです。


   • スイッチの隙間から接点に エレクトロニッククリーナ を噴射して ON/OFF 操作を繰り返して接点洗浄しました。


     • この時点で接触不良は直りました。


   • 次にスイッチの隙間から接点に 接点復活スプレー を噴射して ON/OFF 操作を繰り返して接点復活・防錆処置をしました。


     • これで完全に直りました。


3. 修理後の動作チェック


   • [REC LEVEL CHECK] スイッチを ON で正常なテスト音が出ます。 OFF にすると放送が聴こえます。 直りました！



---

リペア (その2)：FM の感度が少し落ちている

1. 調査


   • 現象からは [FM フロントエンド] [IF 増幅トランジスタ] [PA3001A (IC)] のいずれかが劣化しています。


   • SSG を使って切り分けしたところ、[FM フロントエンド] は正常とわかりました。


   • よって [IF 増幅トランジスタ] [PA3001A] のいずれかに絞り込めました。


2. 修理


   • TX-7800Ⅱ の場合、基板の部品交換には多くの配線を外す必要があって、かなりの労力が必要です。


     • このため、[IF 増幅トランジスタ] [PA3001A] の両方とも交換することにします。


     • 具体的には [IF 増幅トランジスタ] は無条件で交換、[PA3001A] は IC ソケット化して交換可能にします。


   • 結果、劣化していたのは [IF 増幅トランジスタ] で、[PA3001A] は正常でした。 下は交換リストです。



     機能	交換前	交換後	備考
     IF 増幅トランジスタ	2SC461	2SC1923-Y	これが劣化していた
     FM IF System IC	PA3001A	(IC ソケット化)	正常だった



   • 左の写真は、基板に実装されていた劣化した [2SC461] です。 取り外し作業の都合で足は短くカットしています。


     • 足が黒ずんでいますが、これはマイグレーションです。 マイグレーションは足間をレアショートし故障させます。

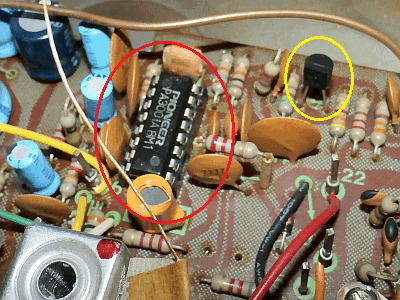

   • 右の写真で黄〇で囲んだのが交換後の [2SC1923-Y] で、赤〇で囲んだのが IC ソケット化した [PA3001A] です。


     • [PA3001A] の足にもマイグレーションが発生して真っ黒になっていましたが、まだ故障には至っていませんでした。


     • そこで、[PA3001A] の足を真鍮ブラシで磨いてマイグレーションを除去してから IC ソケットに戻しました。


     　


3. 修理後の動作確認


   • 筆者の環境で [S メータ] が元気良く 95% 以上の振れになって直りました！



---

リペア (その3)：各部清掃

1. 概要


   • 周波数ダイヤルの内側にゴミとカビが見えます。 天板には少しサビが出ています。


2. 清掃作業


   • フロントパネルを外して周波数ダイヤルの内側を無水アルコールで洗浄して綺麗になりました。


   • 天板のサビは我慢できる程度なので、これ以上サビが広がらないよう ジャパンワックス 掛けして防錆処置しました。


   • その他の気が付いた汚れも同時に清掃しました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント


   • 基板に部品名のシルク印刷がないので、適当に名称を振りました。


   • [VR2] はこの写真には写っていませんが、[REC LEVEL CHECK] スイッチがハンダ付けされている基板上にあります。




2. 電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



     VP	標準電圧	実測電圧	判定
     VP1	+13V	+13.2V	〇



3. FM 受信部の調整


   • [T2] には [上側コア] と [下側コア] があってどちらも調整が必要です。


     • ところが [下側コア] にアクセスする穴が、基板に開けられておらず普通には調整できません。 底板にも穴がない。


     • [上側コア] は検波歪補正用で、[下側コア] は同調点調整用です。 [下側コア] のほうがより重要！


   • 仕方ないので [T2] の調整には ウラ技 を使います。


     • [上側コア] を外すと上側からコアドライバで [下側コア] が回せます。 このウラ技で調整します。



   手順	SSG出力	TX-7800Ⅱ の設定	調整箇所	TP 及び調整値	備考
   1	CF カラーマーキングを確認する 　　fCF ＝ IF 周波数 本機は橙色の fCF ＝ 10.73MHz だった
   2	-	FUNCTION : FM AUTO REC LEVEL CHECK : OFF		-
   3	最初の CF の出力に 100pF 程度のコンデンサを介して SSG 出力と接続する
   4	[T2] の上側コアを完全に取り外す				コアを紛失しないよう注意
   5	fCF 90dB 無変調	-	T2 下側コア	T メータ = センタ	同調点調整
   6	手順3の接続を解除し、SSG 出力を通常のアンテナ入力に接続する
   7	88MHz 90dB 無変調	ダイヤル指針を 88MHz に合わせる	TC5	T メータ = センタ	OSC トラッキング調整 ダイヤル指針とダイヤル周波数を 合わせるのが目的
   8	88MHz 40dB 無変調	88MHz 受信	TC1 TC3	S メータ = 最大	RF トラッキング調整
   9			T1		IF 調整
   10	[T2] の上側コアを挿入する
   11	83MHz 90dB mono 1kHz	83MHz 受信	T2 上側コア	オーディオ出力 = 高調波歪最小	検波歪補正
   12	83MHz 90dB stereo 1kHz L+R		VR1	VR1 を左右に回して STEREO ランプが点灯する範囲の 中間に合わせる	VCO 調整
   13			T1	オーディオ出力 = 高調波歪最小	stereo IF 歪補正 T1 は±90度以内で調整
   14	83MHz 90dB mono 400Hz	83MHz 受信	-	オーディオ出力 = 記録	REC LEVEL CHECK 調整
   15		REC LEVEL CHECK : ON		-
   16		83MHz 受信	VR2	オーディオ出力 = 手順14の -6dB



4. AM 受信部の調整



   手順	SSG出力	TX-7800Ⅱ の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNCTION : AM	-	-
   2	600kHz 40dB 無変調	ダイヤル指針を 600kHz に合わせる	T3	S メータ = 最大	OSC トラッキング調整 ダイヤル指針とダイヤル周波数を 合わせるのが目的
   3	1400kHz 40dB 無変調	ダイヤル指針を 1400kHz に合わせる	TC4
   4	手順2～3を数回繰り返す
   5	600kHz 40dB 無変調	600kHz 受信	バーアンテナ	S メータ = 最大	RF トラッキング調整
   6	1400kHz 40dB 無変調	1400kHz 受信	TC2
   7	手順5～6を数回繰り返す
   8	1000kHz 40dB 無変調	1000kHz 受信	T4	S メータ = 最大	IF 調整



5. 調整結果


   • FM 受信


     • 到着時にあった [T メータ] のズレは再調整で直りました。


     • 半世紀物ビンテージなので、あちこちズレがありました。 再調整でズレは規定内に入りました。


     • 放送局周波数と指針とのズレは±0.14MHz 以内に調整できました。


     • FM ステレオセパレーションや高調波歪率などは以下となりました。


       • エントリクラスですから、こんなものでしょう。


       • むしろ、セパレーション調整がないのにマトモそうなステレオセパレーションが出ています。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	45	44	dB
       高調波歪率 (1kHz)	mono	0.44		%
       	stereo	0.44		%
       パイロット信号キャリアリーク	stereo	-54	-55	dB
       オーディオ出力レベル偏差 (1kHz)	mono	0	-0.03	dB
       REC LEVEL CHECK	mono	328.1		Hz
       		-7.5		dB



   • AM 受信


     • 再調整で感度が少し上がりました。



---

使ってみました

1. 修理＆再調整が終わって


   • 到着時にはほぼ動作する状態だったので、再調整だけで済むかなと思っていました。


   • でも、やはり50年物ビンテージ、簡単には許してくれませんでした。 全て直ってホッとしました。


2. デザイン


   • エントリクラスのチューナですが・・・


     • デザインは上位機種と大して変わらず、満足できます。


     • ある意味、お買い得かも。 40年以上も使われたことに納得。


     • このチューナを現在製作すれば、おそらく倍くらいの値段になりそうです。


   • リアパネルがプラスチックなのは AM の電波を拾うためです。


     • バーアンテナが内蔵されているのでお手軽です。


     • しかし、 AM 放送は2028年に終了 するので使えるのもあと僅かです。


     • 上記の記事にある [ワイド FM 用周波数コンバータ] とは このようなもの です。


3. 感度と音質


   • 感度は良く電波の質が良ければ良い音で受信できます。


   • ただし、3連バリコン式なので上位機種より妨害電波に弱いです。


   • クォードラチュア検波らしいソフトな音質です。



---

仕様など

1. ドキュメント


   • 電網上を探したのですが、TX-7800Ⅱ のドキュメントは見当たりませんでした。


   • 比較的 TX-6700 の回路に近く、全く同じ回路もあります。 参考に掲載します。


   • Pioneer TX-6700 Service Manual


2. 仕様



   FM 受信部
   実用感度	mono	1.9uV/10.8dBf
   S/N 比	mono	79dB
   	stero	74dB
   実効選択度 (400kHz)	60dB
   高調波歪率 (1kHz)	mono	0.15%
   	stereo	0.25%
   キャプチャレシオ	1dB
   ステレオセパレーション (1kHz)	40dB
   AM 受信部
   感度	15uV
   S/N 比	50dB
   総合
   電源電圧	AC100V 50/60Hz
   消費電力	6W
   外形寸法	420(W)×147(H)×274(D)mm
   重量	4.1kg
   その他
   発売時期	1978年9月
   定価	27,800円




---
